Escamamento

Condição de dano

Possíveis causasContramedidas
O escamamento ocorre quando pequenos pedaços de material de rolamento são separados da superfície lisa da pista ou dos elementos rolantes devido à fadiga do rolamento, criando regiões com textura áspera e grossa.
  • Carga excessiva
  • Montagem ruim (desalinhamento)
  • Carga de momento
  • Entrada de detritos estranhos, penetração de água
  • Lubrificação deficiente, lubrificante inadequado
  • Folga inadequada do rolamento
  • Precisão inadequada para eixo ou carcaça, irregularidade na rigidez da carcaça, grande flexão do eixo
  • Progressão de ferrugem, poços de corrosão, manchas, amassados (brinelling)
  • Reconfirme a aplicação do rolamento e verifique as condições de carga
  • Melhore o método de montagem
  • Melhore o mecanismo de vedação, evite ferrugem durante o não funcionamento
  • Use um lubrificante com viscosidade adequada, melhore o método de lubrificação
  • Verifique a precisão do eixo e da carcaça
  • Verifique a folga interna do rolamento

Clique em uma foto para ampliá-la

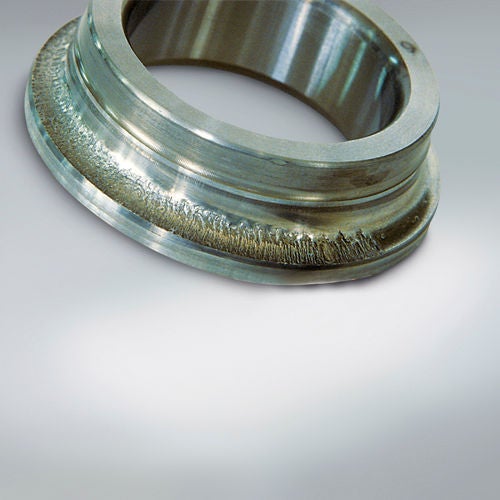

Escamamento 1

Escamamento 1

Parte: Anel interno de um rolamento de esferas de contato angular.

Sintoma: Escamamento em torno da metade da circunferência da superfície da pista.

Causa: Lubrificação deficiente devido à entrada de refrigerante de corte no rolamento.

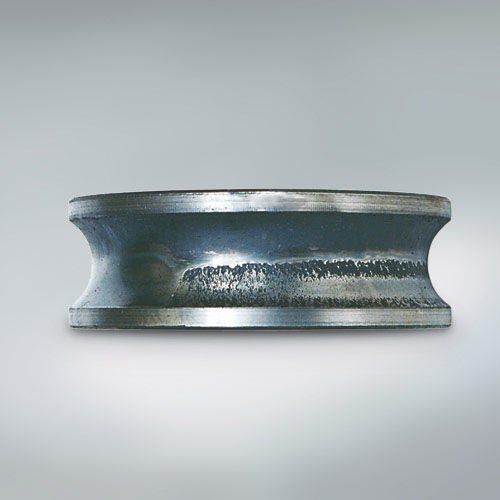

Escamamento 2

Escamamento 2

Parte: Anel interno de um rolamento de esferas de contato angular.

Sintoma: Escamamento diagonal ao longo da pista.

Causa: Mau alinhamento entre o eixo e a carcaça durante a montagem.

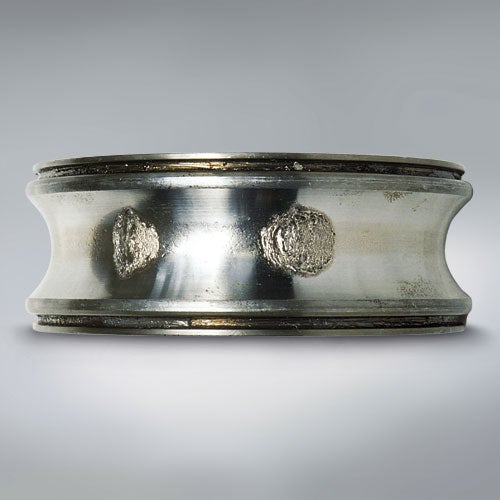

Escamamento 3

Escamamento 3

Parte: Anel interno do rolamento rígido de esferas.

Sintoma: Escamamento da pista no campo da bola.

Causa: Amassados devido à carga de choque durante a montagem.

Escamamento 4

Parte: Anel interno de um rolamento de esferas de contato angular.

Sintoma: Escamamento da pista no campo da bola.

Causa: Amassados devido à carga de choque enquanto parado.

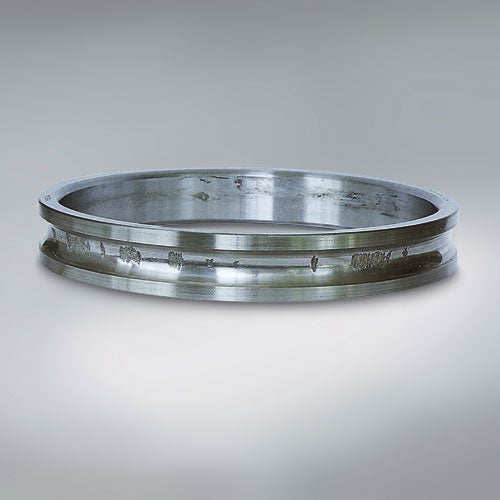

Escamamento 5

Escamamento 5

Peça: Anel externo de dano “Escamamento 4”
Sintoma: Escamamento da superfície da pista no passo da bola
Causa: Amolgadelas devido à carga de choque

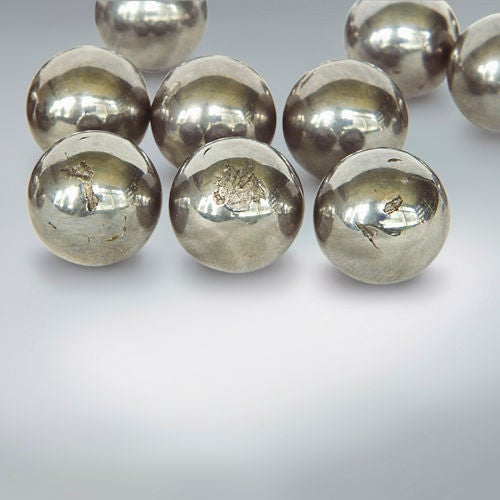

Escamamento 6

Escamamento 6

Peça: Bolas de dano “Escamamento 4”
Sintoma: Escamamento da superfície da bola
Causa: Amolgadelas devido à carga de choque

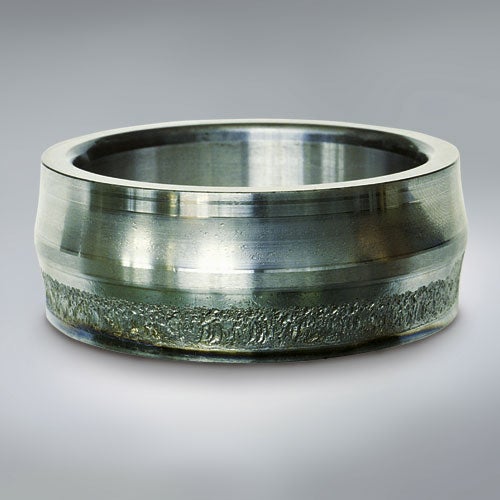

Escamamento 7

Escamamento 7

Peça: Anel interno de um rolamento de rolo esférico
Sintoma: Escamamento de apenas uma pista em toda a sua circunferência
Causa: Carga axial excessiva

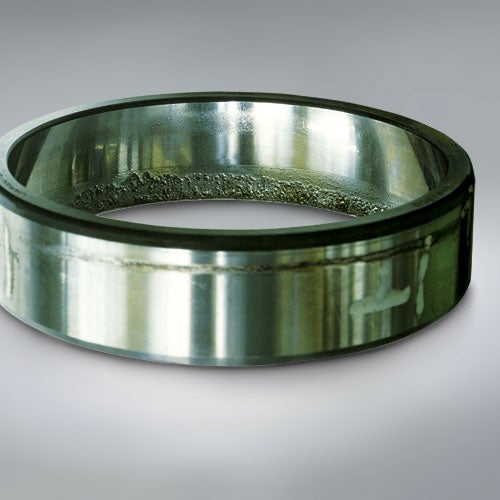

Escamamento 8

Escamamento 8

Peça: Anel externo de dano “Escamamento 7”
Sintoma: Escamamento de apenas uma pista em toda sua  circunferência
Causa: Carga axial excessiva

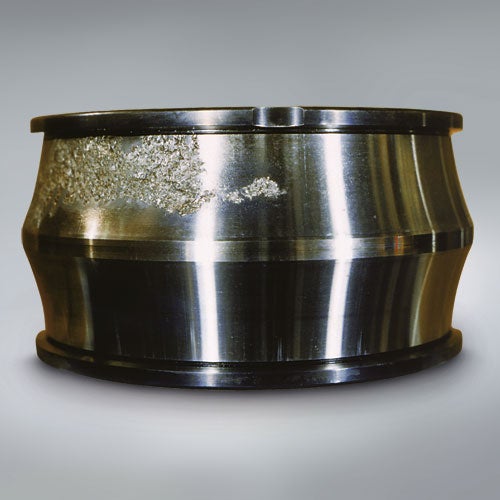

Escamamento 9

Escamamento 9

Peça: Anel interno de um rolamento de rolo esférico
Sintoma: Escamamento de apenas uma linha de pista
Causa: Má lubrificação

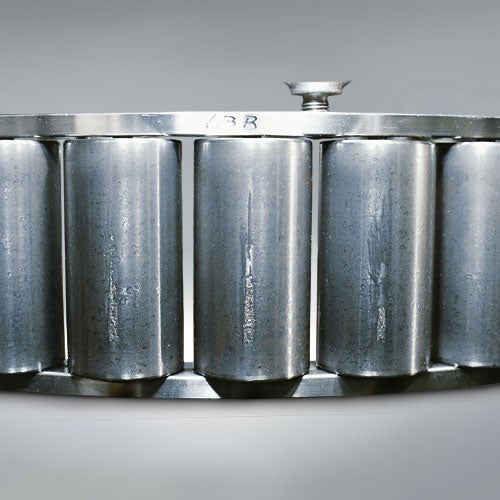

Escamamento 10

Escamamento 10

Peça: Rolos de um rolamento de rolos cilíndricos
Sintoma: Escamamento
Causa: Arranhões causados durante montagem incorreta
