Typische Laufspuren an Rollenlagern

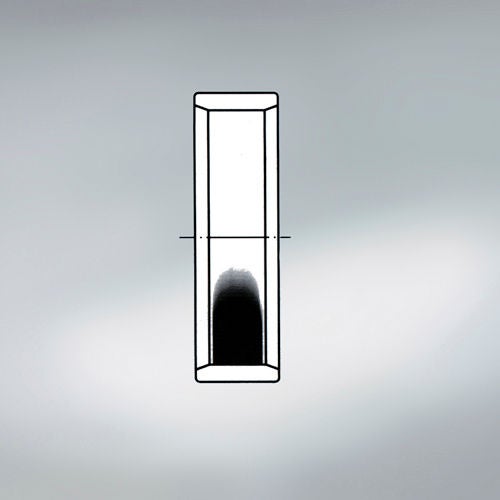

(i) zeigt die Laufspur an einem Zylinderrollenlageraußenring, die bei radialer Belastung des drehenden Innenrings entsteht.

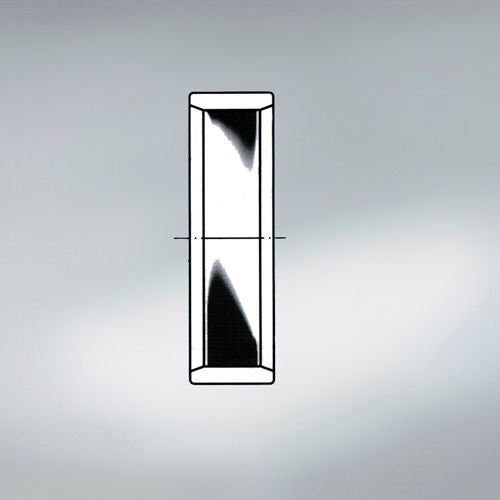

(j) zeigt eine durch Wellendurchbiegung oder Schrägstellung von Innen- und Außenring entstandene Laufspur. Dieser Fluchtungsfehler führt zu leicht schattierten, matten Streifen in Wälzkörperbreite. Am Anfang und am Ende der Lastzone verlaufen die Spuren diagonal.
Zweireihige Kegelrollenlager mit Last am drehenden Innenring:

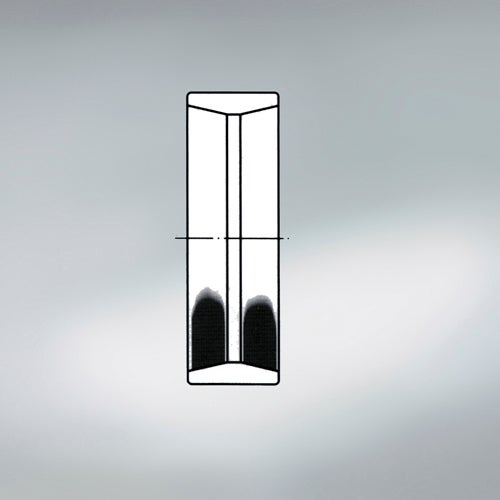

(k) zeigt die Laufspur auf dem Außenring unter radialer Belastung.

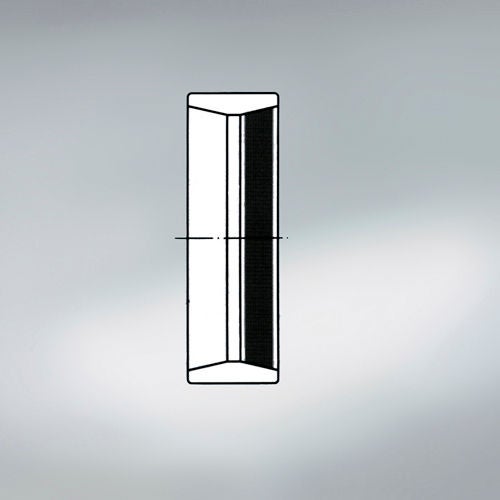

(l) zeigt die Laufspur auf dem Außenring unter axialer Belastung. (m) zeigt die Laufspuren, die bei Radialbelastung und Fluchtungsfehler zwischen Innen- und Außenring entstehen.
