Käfigschäden

Entstehung des Schadens​Mögliche UrsachenGegenmaßnahmen



Zu Käfigschäden zählen:

  • Verformung des Käfigs, Bruch und Verschleiß
  • Bruch der Käfigstege
  • Verformung der Käfigscheiben
  • Verschleiß der Käfigtaschen
  • Verschleiß der Führungsfläche



  • Fehlerhafter Einbau (Fluchtungsfehler des Lagers)
  • Unsachgemäße Handhabung
  • Große Momentenbelastung
  • Stöße und starke Schwingungen
  • Zu hohe Drehzahl, abrupte Beschleunigung/Verzögerung
  • Mangelschmierung
  • Temperaturanstieg
  • Montageprozess überprüfen
  • Temperatur, Drehzahl und Belastungsbedingungen überprüfen
  • Schwingungen reduzieren
  • Andere Käfigbauform wählen
  • Andere Schmiermethode und/oder anderes Schmiermittel wählen

Zum Vergrößern auf ein Foto klicken

Troubleshooting, DGBB, Cage damage

Käfigschaden 1

Bauteil: Stahlblechkäfig eines Rillenkugellagers
Symptom: Gebrochene Käfigtasche

Troubleshooting, Angular Contact Ball Bearing, Cage Damage

Käfigschaden 2

Bauteil: Käfig eines Schrägkugellagers
Symptom: Gebrochene Stege des Massivkäfigs aus Gusseisen
Ursache: Übermäßige Belastung des Käfigs durch einen Fluchtungsfehler zwischen Innen- und Außenring

Troubleshooting, Angular Contact Ball Bearing, Cage damage

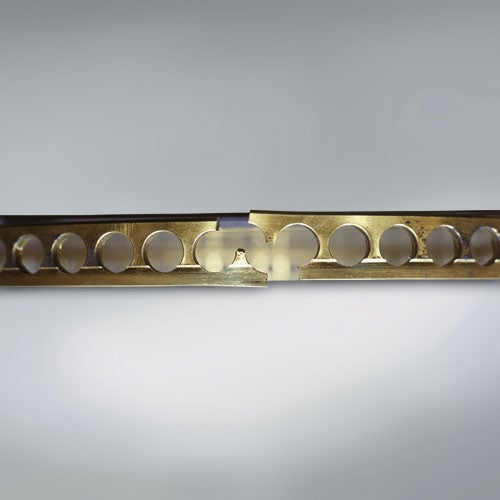

Käfigschaden 3

Bauteil: Käfig eines Schrägkugellagers
Symptom: Bruch des Messingmassivkäfigs

Troubleshooting, Tapered Roller Bearing, Cage-Damage

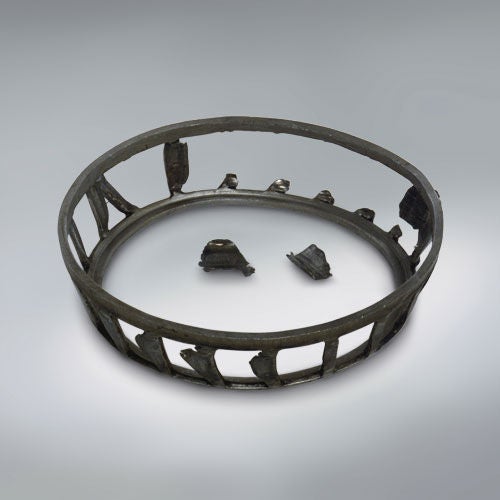

Käfigschaden 4

Bauteil: Käfig eines Kegelrollenlagers
Symptom: Stegbrüche des Stahlblechkäfigs

Troubleshooting, Angular Contact Ball Bearing, cage damage

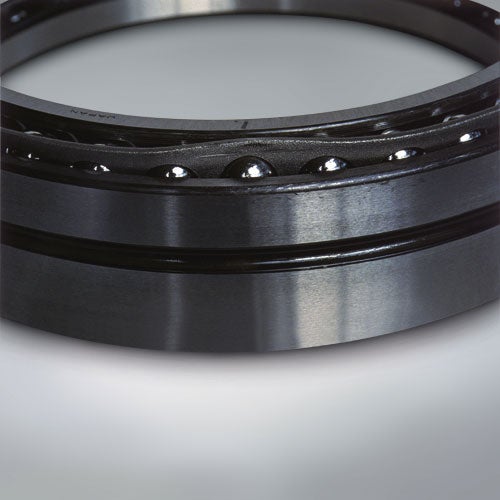

Käfigschaden 5

Bauteil: Käfig eines Schrägkugellagers
Symptom: Verformung des Stahlblechkäfigs
Ursache: Stoßbelastung aufgrund unsachgemäßer Handhabung

Troubleshooting, Cylindrical Roller Bearing, Cage-Damage

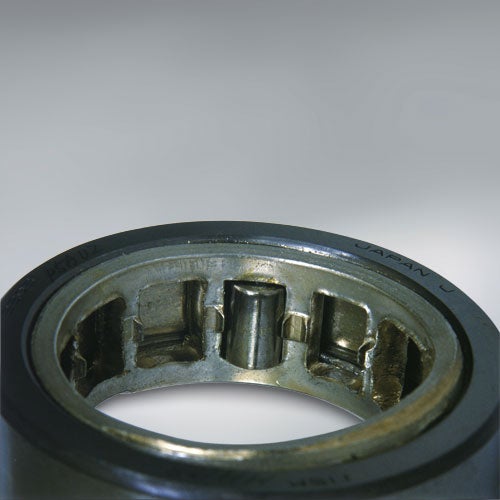

Käfigschaden 6

Bauteil: Käfig eines Zylinderrollenlagers
Symptom: Verformte Käfigscheiben eines Messingmassivkäfigs
Ursache: Starke Stoßbelastung während der Montage

Troubleshooting, Cylindrical Roller Bearing, Cage Damage

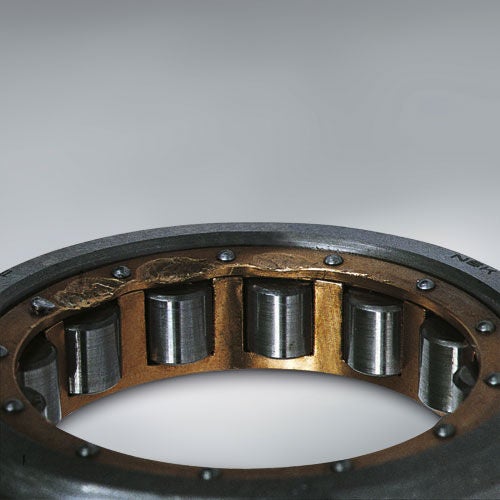

Käfigschaden 7

Bauteil: Käfig eines Zylinderrollenlagers
Symptom: Verformung und Verschleiß des Messingmassivkäfigs

ACBB

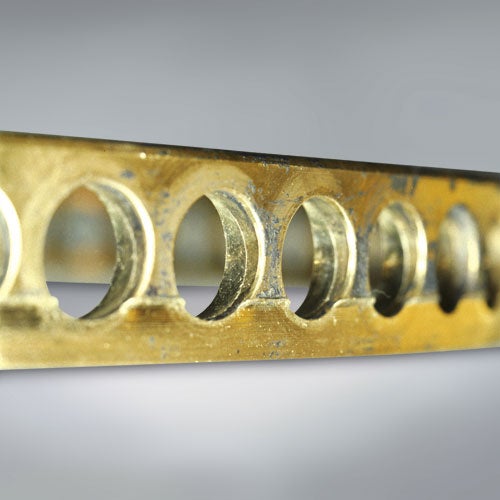

Käfigschaden 8

Bauteil: Käfig eines Schrägkugellagers
Symptom: Stufenförmige Abnutzung an der Mantelfläche und der Taschenfläche des Messingmassivkäfigs
