Cracks
| Entstehung des Schadens | Mögliche Ursachen | Gegenmaßnahmen |
| In der Oberfläche des Lagers sind feine Risse entstanden. Bei fortgesetztem Betrieb entstehen größere Risse oder Brüche |
|
|
Zum Vergrößern auf ein Foto klicken
Risse 1
Bauteil: Außenring eines zweireihigen Zylinderrollenlagers
Symptom: Brandrisse an der Stirnfläche
Ursache: Überhitzung durch Anstreifen an der Umgebungskonstruktion

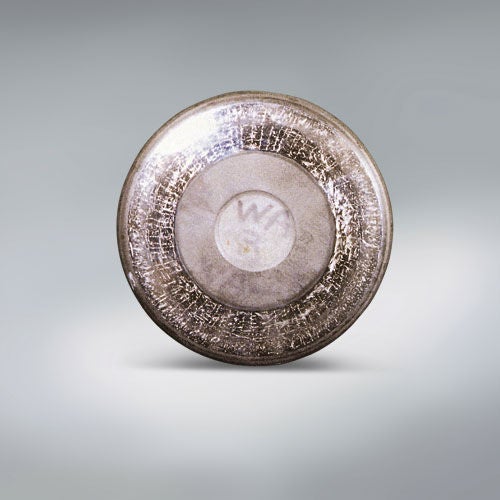

Risse 2
Bauteil: Wälzkörper eines Axial-Kegelrollenlagers
Symptom: Brandrisse an der großen Rollenstirnfläche
Ursache: Überhitzung durch Mangelschmierung im Gleitkontakt zwischen Wälzkörper und Bord
Risse 3
Bauteil: Außenring eines zweireihigen Zylinderrollenlagers
Symptom: Risse, ausgehend vom Schaden in der Laufbahn, die sich Achs- und Umfangsrichtung ausbreiten
Ursache: Abblätterung in der Laufbahn durch Stoßbelastung

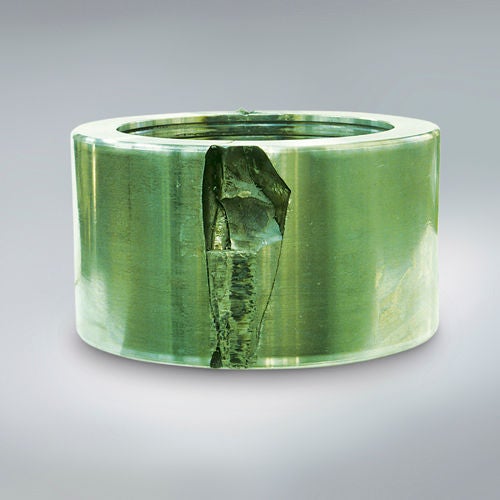

Risse 4
Bauteil: Drehender Außenring einer zweireihigen Stützrolle
Symptom: Risse in der Außenfläche
Ursache: Flächenverschleiß und Wärmeentwicklung durch blockierten Außenring

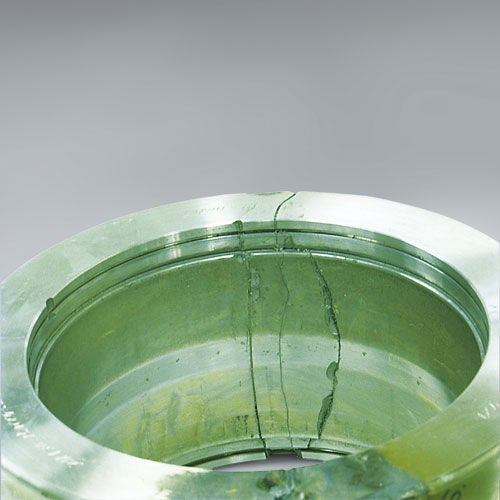

Risse 5
Bauteil: Laufbahn des Außenrings zum Schaden „Risse 4“
Symptom: Riss in der Außenfläche, der sich zur Laufbahn ausbreitet
Risse 6
Bauteil: Innenring eines Pendelrollenlagers
Symptom: Axiale Risse in der Laufbahn
Ursache: Zu starke Passung durch Temperaturunterschiede zwischen Welle und Innenring
Risse 7
Bauteil: Querschnitt des gerissenen Innenrings zum Schaden „Risse 6“
Symptom: Riss entsteht unmittelbar unterhalb der Laufbahn

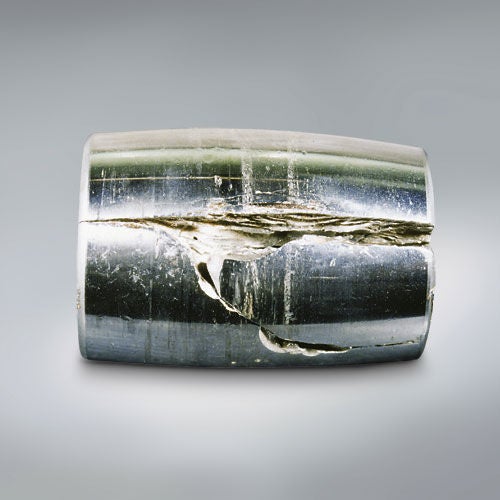

Risse 8
Bauteil: Rolle eines Pendelrollenlagers
Symptom: Axiale Risse in der Lauffläche
