Stillstandsmarkierungen

StillstandsmarkierungenMögliche Ursachen​Gegenmaßnahmen​
Das Schadensbild der Stillstandsmarkierungen, eine Art des Fressschadens, ist durch muldenartige Flecken gekennzeichnet, die Brinell-Eindrücken ähneln. Zurückzuführen auf Verschleiß durch Schwingungen im Wälzkontakt.
  • Schwingungen und Erschütterungen stehender Lager z. B. beim Transport
  • Oszillierende Bewegung mit kleiner Amplitude
  • Mangelschmierung
  • Welle und Gehäuse für den Transport sichern
  • Innen- und Außenring beim Transport einzeln verpacken
  • Schwingungen durch Vorspannung reduzieren
  • Geeignetes Schmiermittel verwenden

Zum Vergrößern auf ein Foto klicken

Stillstandsmarkierungen 1

Bauteil: Innenring eines Rillenkugellagers
Symptom: Stillstandsmarkierung an der Laufbahn
Ursache: Schwingungen von außen im Stillstand

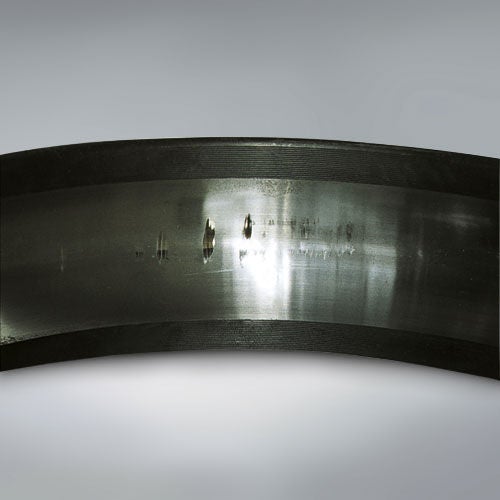

Stillstandsmarkierungen 2

Bauteil: Außenring zum Schaden „Stillstandsmarkierungen 1“
Symptom: Stillstandsmarkierung an der Laufbahn
Ursache: Schwingungen von außen im Stillstand

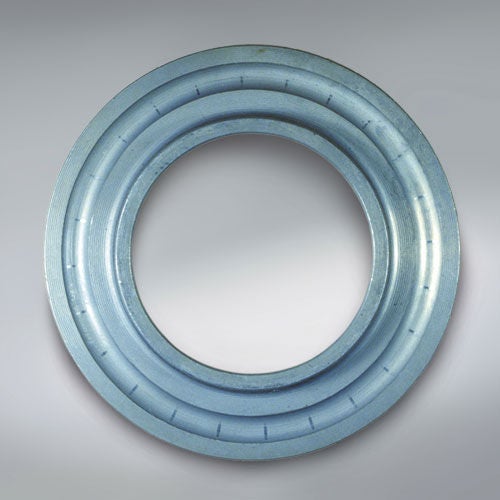

Stillstandsmarkierungen 3

Bauteil: Außenring eines Axial-Rillenkugellagers
Symptom: Stillstandsmarkierung an der Laufbahn im Wälzkörperabstand
Ursache: Kurze oszillierende, sich wiederholende Schwingungen

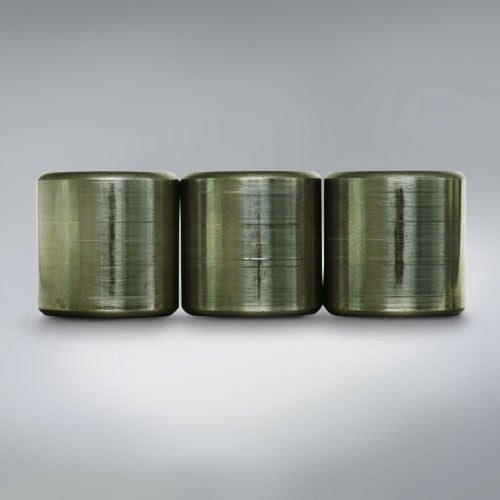

Stillstandsmarkierungen 4

Bauteil: Rollen eines Zylinderrollenlagers
Symptom: Stillstandsmarkierung an der Lauffläche
Ursache: Schwingungen von außen im Stillstand
