Riefenbildung
| Entstehung des Schadens | Mögliche Ursachen | Gegenmaßnahmen |
| Riefenbildung ist ein Oberflächenschaden, der durch zahlreiche kleine Fressspuren gekennzeichnet ist, die durch Gleitreibung aufgrund unsachgemäßer Schmierung oder durch erschwerte Betriebsbedingungen entstehen. Die umlaufenden Laufspuren erstrecken sich entlang der Laufbahn und der Mantelfläche des Wälzkörpers. Darüber hinaus treten kreisförmige Laufspuren an den Stirnflächen der Wälzkörper sowie an den Bordscheiben auf. |
|
|
Zum Vergrößern auf ein Foto klicken

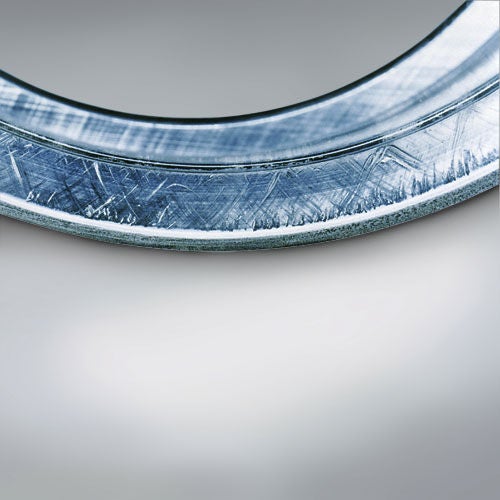

Riefenbildung 1
Bauteil: Innenring eines Pendelrollenlagers
Symptom: Riefen auf der Seite des großen Bords des Innenrings
Ursache: Rollenschlupf durch starke Beschleunigung und Verzögerung

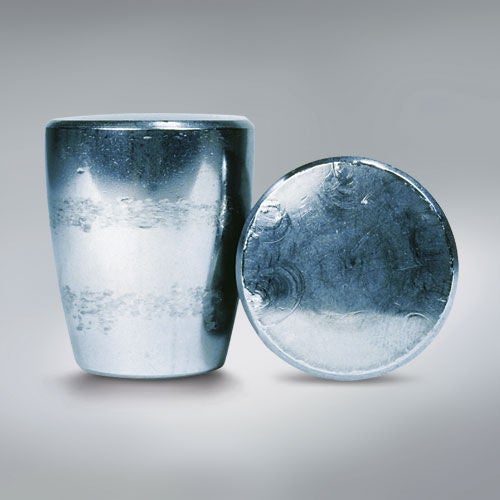

Riefenbildung 2
Bauteil: Wälzkörper zum Schaden „Riefenbildung 1“
Symptom: Riefen an der Stirnfläche der Wälzkörper
Ursache: Rollenschlupf durch starke Beschleunigung und Verzögerung

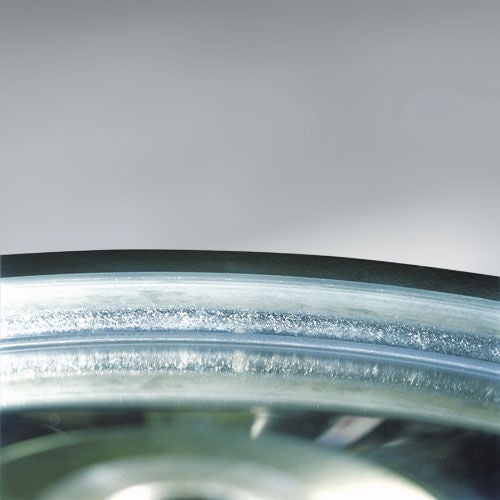

Riefenbildung 3
Bauteil: Innenring eines Axial-Kegelrollenlagers
Symptom: Riefen im Innenringbord
Ursache: Verunreinigtes Schmiermittel durch Abrieb sowie gerissener Schmierfilm aufgrund übermäßiger Belastung

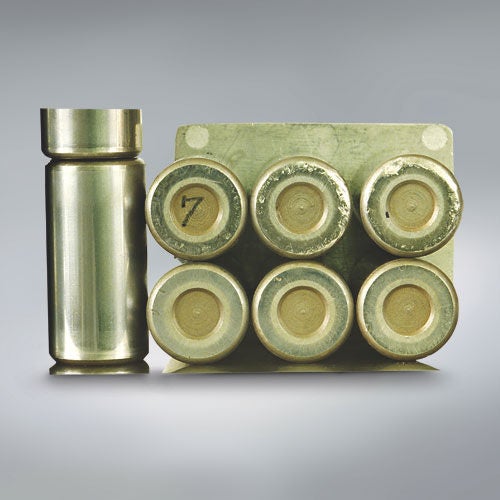

Riefenbildung 4
Bauteil: Rollen eines zweireihigen Zylinderrollenlagers
Symptom: Riefen in den Rollenstirnflächen
Ursache: Mangelschmierung und übermäßige Axialbelastung

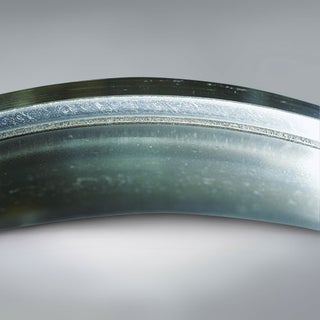

Riefenbildung 5
Bauteil: Innenring eines Axial-Pendelrollenlagers
Symptom: Riefen an der Bordseite des Innenrings
Ursache: Eindruck von Fremdkörpern in der Oberfläche und übermäßige Axialbelastung

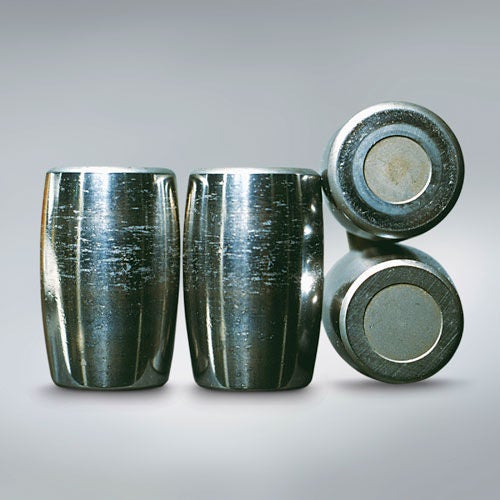

Riefenbildung 6
Bauteil: Wälzkörper zum Schaden „Riefenbildung 5“
Symptom: Riefen in den Rollenstirnflächen
Ursache: Eindruck von Fremdkörpern in der Oberfläche und übermäßige Axialbelastung

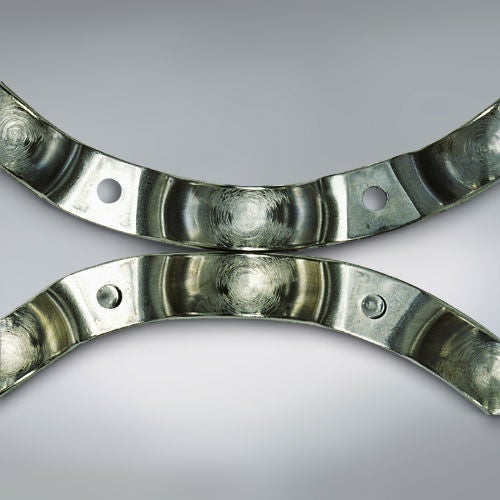

Riefenbildung 7
Bauteil: Käfig eines Rillenkugellagers
Symptom: Riefen in den Taschen des Stahlblechkäfigs
Ursache: Eindringen von Fremdkörpern
