Blockieren

Entstehung des Schadens​Mögliche Ursachen​Gegenmaßnahmen​
Durch eine plötzliche Überhitzung während des Betriebs kommt es zu Verfärbungen des Lagers. Laufbahnringe, Wälzkörper und Käfig werden weich, schmelzen und verformen sich mit zunehmender Schädigung.
  • Mangelschmierung
  • Übermäßige Belastung (zu große Vorspannung)
  • Zu hohe Drehzahl
  • Zu geringe Lagerluft
  • Eindringen von Wasser und Fremdkörpern
  • Unzureichende Maßhaltigkeit von Welle und Gehäuse
  • Übermäßige Wellendurchbiegung
  • Schmiermittel und Schmiermethode überprüfen
  • Eignung des gewählten Lagertyps erneut prüfen
  • Vorspannung, Lagerluft und Passung untersuchen
  • Dichtungssystem verbessern
  • Maßhaltigkeit von Welle und Gehäuse prüfen
  • Montageprozess verbessern

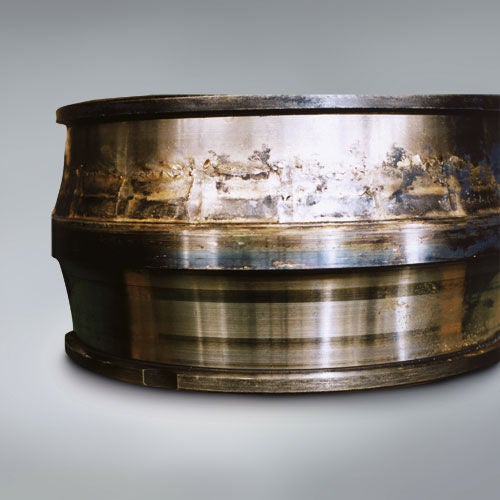

Troubleshooting, Spherical Roller Bearing, Seizure, Inner-Ring

Blockieren 1

Bauteil: Innenring eines Pendelrollenlagers
Symptom: Verfärbte oder geschmolzene Laufbahn. Vom Käfig stammende Verschleißpartikel wurden überrollt und haften an der Laufbahn
Ursache: Unzureichende Schmierung

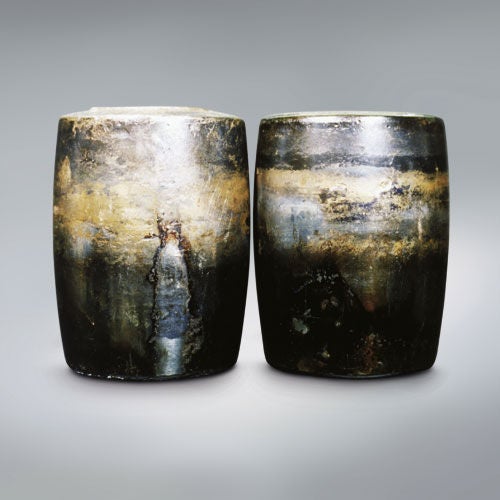

Troubleshooting, Spherical Roller Bearing, Seizure, Convex-Rollers

Blockieren 2

Bauteil: Wälzkörper zum Schaden „Blockieren 1“
Symptom: Verfärbung und Schmelzen der Mantelfläche, Adhäsion von Verschleißpartikeln des Käfigs
Ursache: Unzureichende Schmierung

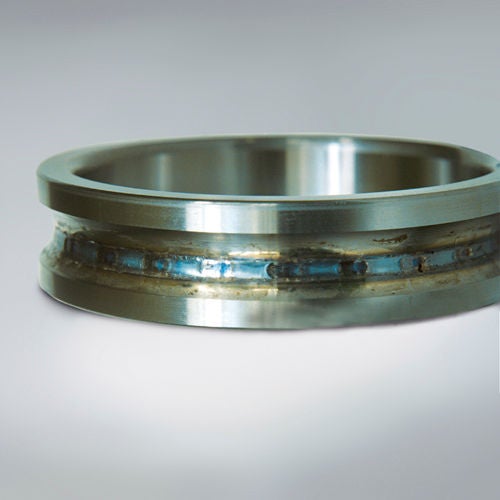

Troubleshooting, Angular Contact Ball Bearing, seizure, inner ring

Blockieren 3

Bauteil: Innenring eines Schrägkugellagers
Symptom: Verfärbung der Laufbahn, Verschmelzung im Wälzkörperabstand
Ursache: Zu große Vorspannung

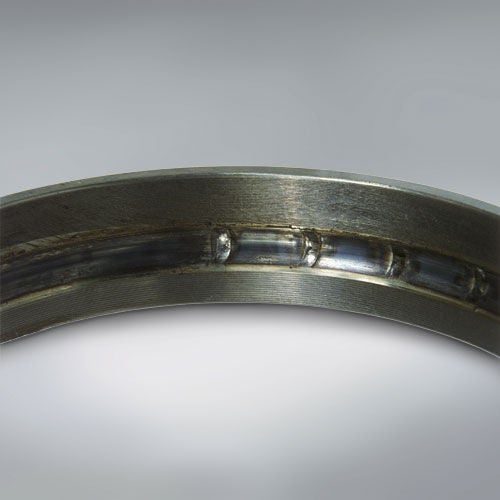

Troubleshooting, Angular Contact Ball Bearing, seizure, outer ring

Blockieren 4

Bauteil: Außenring zum Schaden „Blockieren 3“
Symptom: Verfärbung der Laufbahn, Verschmelzung im Wälzkörperabstand
Ursache: Zu große Vorspannung


ACBB

Blockieren 5

Bauteil: Kugeln und Käfig zum Schaden „Blockieren 3“
Symptom: Geschmolzener Käfig, Kugeln verfärbt und geschmolzen
Ursache: Zu große Vorspannung
