Abblätterung

Entstehung des Schadens​Mögliche UrsachenGegenmaßnahmen​
Die Kontaktfläche der Schiene, der Kugelführung und der Kugel blättert ab
  • Standardmäßige Lebensdauer der Linearführung
  • Fehlerhafte Montage (Fluchtungsfehler)
  • Unzureichende Ebenheit der Montagefläche
  • Mangelschmierung oder unsachgemäße Schmierung
  • Bildung von Eindrücken oder Korrosionsnarben an der Laufbahn
  • Eindringen von Fremdkörpern und/oder Wasser
  • Modellgröße erneut bewerten, um die Lebensdauer der Linearführung zu erhöhen
  • Montagegenauigkeit verbessern
  • Genauigkeit der Montagefläche verbessern
  • Bessere Schmiermethode  geeignetes Schmiermittel verwenden
  • Stoßbelastungen vermeiden
  • Schutzabdeckungen der Anlage überprüfen / Abdichtung der Linearführung verbessern

Abblätterung 1

Bauteil: Laufbahn einer Schiene
Symptom: Abblätterung an gegenüberliegenden Laufbahnen der Schiene
Ursache: Fehlerhafte Ausrichtung hat zu einem überhöhten Rollmoment geführt

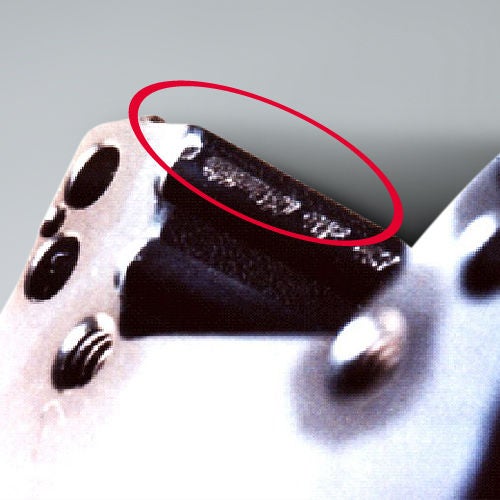

Abblätterung 2

Bauteil: Laufbahn einer Kugelführung
Symptom: Abblätterung an gegenüberliegenden Laufbahnen der Kugelführung
Ursache: Fehlerhafte Ausrichtung hat zu einem überhöhten Rollmoment geführt
