Tipologie

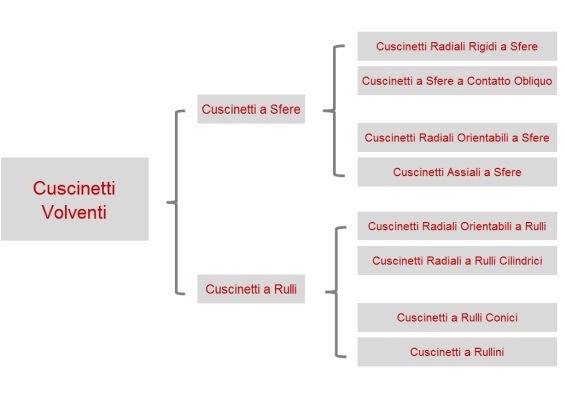

Tipologie di cuscinetti in breve
![Types of bearings](/adobe/dynamicmedia/deliver/dm-aid--2ed60440-fef4-4884-9e2c-c2557bc5c271/con-bearing-types-graph-it.jpg?preferwebp=true&quality=85)
Cuscinetti a Sfere
I cuscinetti a sfere utilizzano le sfere come elemento volvente. Sono caratterizzati da un punto di contatto tra le sfere e le piste di rotolamento. I cuscinetti a sfere possono ruotare molto rapidamente ma non possono sostenere carichi di entità elevata.
![Deep Groove Ball Bearing, UR-Material Deep Groove Ball Bearing, UR-Material](/adobe/dynamicmedia/deliver/dm-aid--079eb65d-50db-4963-8fa7-02ea7414b8ca/p-dgbb-ur-material-500x500.jpg?preferwebp=true&quality=85)
Cuscinetti Radiali Rigidi a Sfere
I cuscinetti radiali rigidi a sfere rappresentano la tipologia più comune di cuscinetto e vengono utilizzati in un'ampia gamma di applicazioni. Grazie al loro semplice design assicurano una manutenzione semplificata e non sono sensibili alle condizioni di esercizio. Oltre alle forze radiali, assorbono forze assiali in entrambe le direzioni. La bassa coppia di attrito li rende adatti per le alte velocità. >>
![ACBB, Peek Cage, 3Comp ACBB, Peek Cage, 3Comp](/adobe/dynamicmedia/deliver/dm-aid--fda11535-e223-4b0b-8e0e-de6e1f925eb2/p-acbb-peek-cage-3comp.jpg?preferwebp=true&quality=85)
Cuscinetti a Sfere a Contatto Obliquo
I cuscinetti a sfere a contatto obliquo sono caratterizzati da un angolo di contatto. Questo significa che le forze vengono trasferite da una pista di rotolamento all’altra aD un’angolazione particolare.I cuscinetti a sfere a contatto obliquo sono perciò indicati per carichi misti, dove è necessario trasferire elevate forze assiali oltre a forze radiali. >>
![Self-Aligning Ball Bearings Self-Aligning Ball Bearings](/adobe/dynamicmedia/deliver/dm-aid--5f7ec27e-bd92-4328-8cfa-4b789ba4288d/p-bb-sa-cut.jpg?preferwebp=true&quality=85)
Cuscinetti Radiali Orientabili a Sfere
I cuscinetti radiali orientabili a sfere sono formati da una doppia corona di sfere guidata da una gabbia, una pista di rotolamento a doppia corona sull’anello interno e una pista di rotolamento sferica sull’anello esterno, questo per consentire al gruppo anello interno/sfera di oscillare all’interno dell’anello esterno. Questo assicura un auto-allineamento ideale per l’applicazione.Questa tipologia di cuscinetti è consigliata quando esistono difficoltà di allineamento tra albero ed alloggiamento (disallineamento) o quando l’albero genera flessioni. I cuscinetti radiali orientabili a sfere sono principalmente indicati per l’assorbimento di forze radiali. >>
![Deep Groove Ball Bearing, Thrust, Cut Deep Groove Ball Bearing, Thrust, Cut](/adobe/dynamicmedia/deliver/dm-aid--3d38d2ff-b572-4d91-9769-091d6775f235/p-dgbb-th-cut.jpg?preferwebp=true&quality=85)
Cuscinetti Assiali a Sfere
I cuscinetti assiali a sfere sono formati da due anelli simili a ralle, sulla cui superficie è ricavata la pista di rotolamento.I cuscinetti assiali a sfere sono stati sviluppati esclusivamente per assorbire forze assiali agenti in una sola direzione. >>
Cuscinetti a Rulli
I cuscinetti a rulli utilizzano i rulli come elemento volvente, sono caratterizzati da una linea di contatto tra i rulli e le piste di rotolamento. Questo tipo di contatto permette ai cuscinetti a rulli di avere un maggiore coefficiente di carico rispetto ai cuscinetti a sfere della stessa dimensione; tuttavia la velocità è inferiore rispetto a quella dei cuscinetti a sfere per via del maggiore attrito generato dal maggior contatto.
![SRB, Press Steel Cage, 5Comp Spherical Roller Bearing](/adobe/dynamicmedia/deliver/dm-aid--0ebe6051-46c2-471b-8598-3a9d45a42ddb/p-srb-press-steel-cage-5comp-500x500.jpg?preferwebp=true&quality=85)
Cuscinetti Radiali Orientabili a Rulli
I cuscinetti radiali orientabili a rulli sono molto robusti e sfruttano lo stresso principio dei cuscinetti radiali orientabili a sfere con l'eccezione che utilizzano rulli sferici al posto di sfere permettendo di sostenere carichi più elevati. Questo può compensare i disallineamenti tra albero e alloggiamento. I cuscinetti radiali orientabili a rulli possono assorbire carichi radiali elevati e carichi assiali di entità moderata. >>
![Cylindrical Roller Bearing, EM, 2Comp, Open, Front Cylindrical Roller Bearing, EM, 2Comp, Open, Front](/adobe/dynamicmedia/deliver/dm-aid--2bf89e9e-aad0-4c1f-ae2f-cbfb1fc03ead/p-crb-em-2comp-open-front-500x500.jpg?preferwebp=true&quality=85)
Cuscinetti Radiali a Rulli Cilindrici
I cuscinetti radiali a rulli cilindrici utilizzano il contatto in linea tra gli elementi volventi e le piste di rotolamento, questo ottimizza la distribuzione delle sollecitazioni nel punto di contatto tra il rullo e la pista di rotolamento. Per questo motivo i cuscinetti radiali a rulli cilindrici hanno un coefficiente di carico radiale molto elevato.A seconda del design possono anche sostenere livelli limitati di carico assiale. >>
![](/adobe/dynamicmedia/deliver/dm-aid--d512651e-39f7-445b-81f8-ca279b55324b/p-trb-pressed-steel-cage-thin-2comp.jpg?preferwebp=true&quality=85)
Cuscinetti a Rulli Conici
I cuscinetti a rulli conici si caratterizzano per piste di rotolamento coniche negli anelli interni ed esterni e per l’integrazione di rulli conici.
Per via dell’angolo di contatto, i cuscinetti a rulli conici possono assorbire carichi radiali elevati e carichi assiali agenti in una direzione.
I cuscinetti a rulli conici sono spesso utilizzati in coppia per assorbire forze assiali in entrambe le direzioni. >>
![P_COMP_NRB_8Comp_500x500.jpg Needle Roller Bearings, Composing, Foto, 500x500, jpg](/adobe/dynamicmedia/deliver/dm-aid--02cc6661-7d78-4073-baa0-1e2fca114a38/p-comp-nrb-8comp-500x500.jpg?preferwebp=true&quality=85)
Cuscinetti a Rullini
I cuscinetti a rullini rappresentano una tipologia speciale di cuscinetti radiali a rulli cilindrici che contengono elementi volventi molto lunghi e sottili, chiamati rullini. Il rapporto tra diametro e lunghezza è tra 1:3 e 1:10.
I cuscinetti a rullini hanno un elevato coefficiente di carico e sono indicati solo per forze radiali.
Se sussistono vincoli legati allo spazio, i cuscinetti a rullini possono rappresentare una buona soluzione. >>
