3. 荷重と負荷圏

転がり軸受が荷重を受けると、軌道面の一部分、または全周でその荷重を負荷します。この負荷する範囲を負荷圏と呼びます。

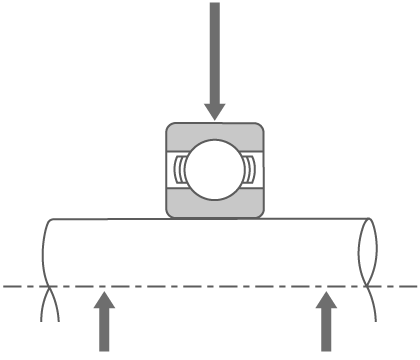

ラジアル荷重

軸に対して直交方向の荷重

ラジアル荷重

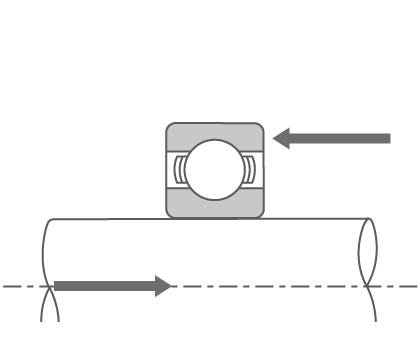

アキシアル荷重(またはスラスト荷重)

軸方向の荷重

アキシアル荷重(またはスラスト荷重)

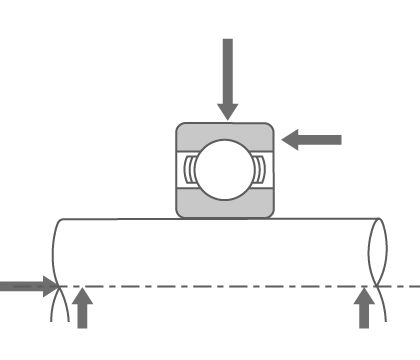

合成荷重

ラジアル+アキシアル荷重

合成荷重

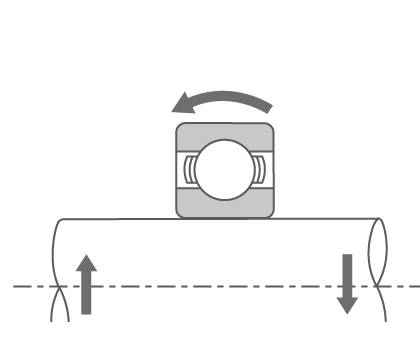

モーメント荷重



モーメント荷重

軸受内部の荷重分布

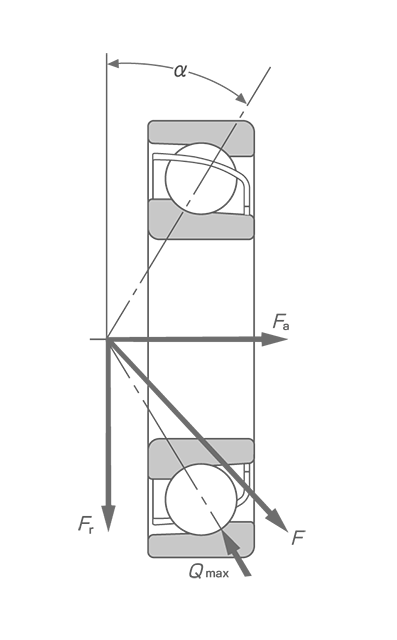

接触角αの単列軸受(アンギュラ玉軸受、円すいころ軸受など)にラジアル荷重Frとアキシアル(スラスト)荷重Faが作用する場合、軸受内部の荷重分布は下図のようになります。

α:接触角
Fr:ラジアル荷重

軸受内部の荷重分布

Qmax:最大転動体荷重
Fa:アキシアル(スラスト)荷重

軸受内部の荷重分布

F:FrとFaの合成


軸受内部の荷重分布
