特長

1. 標準在庫で短納期の互換性シリーズ
2. ボール転動溝位置の測定が容易
3. 安定した機能特性

多数の加工機や搬送機を並べたラインと呼ばれる製造設備が必要とされる産業においては、その製造設備が一部でも停止することにより、多大な損害をこうむるため、常に快適に動いていることと、万が一停止しても早い復旧ができることが要求されます。そのためメーカは多量の予備品（故障したとき取替えできるように、使用品と同仕様のもの）のストックを持たざるを得ない状況にあります。

このような要求に対して、NSKリニアガイドは、互換品（レールとベアリングのランダムマッチング可能）を準備して、短納期の納入と予備品の共通化で、予備品のストックの削減を実現しています。

1. 標準在庫で短納期の互換性シリーズ

NSKリニアガイドのNH、NS、PE、PU、LW、TSシリーズには、レールとベアリングの個別売りが可能な互換性品を用意しています。

標準在庫品ですので、短納期を実現します。

詳細はこちらへ(カタログ[PDF]ダウンロード)

上下方向高負荷容量形 NHシリーズ (3,984KB)

上下方向高負荷容量形 NSシリーズ (3,984KB)

ミニアチュア形 PEシリーズ (3,884KB)

ミニアチュア形 PUシリーズ (3,884KB)

上下方向負高荷容量形 LWシリーズ (97,421KB)

2. ボール転動溝位置の測定が容易

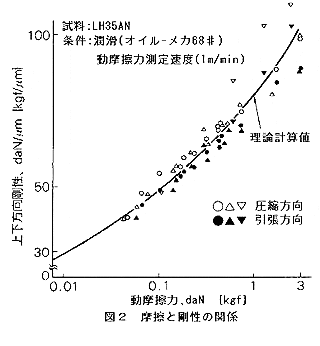

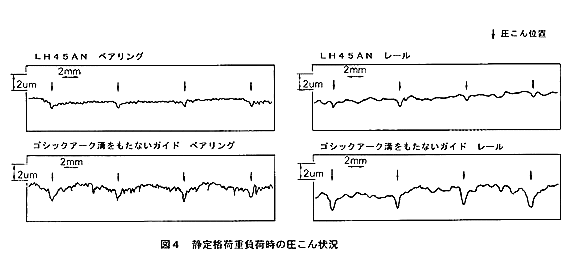

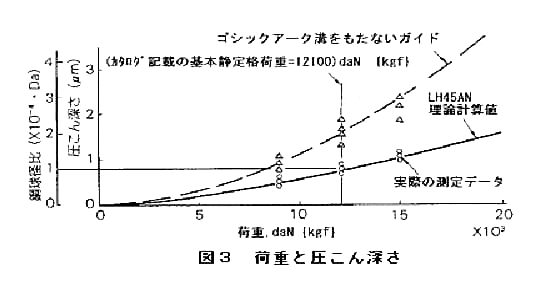

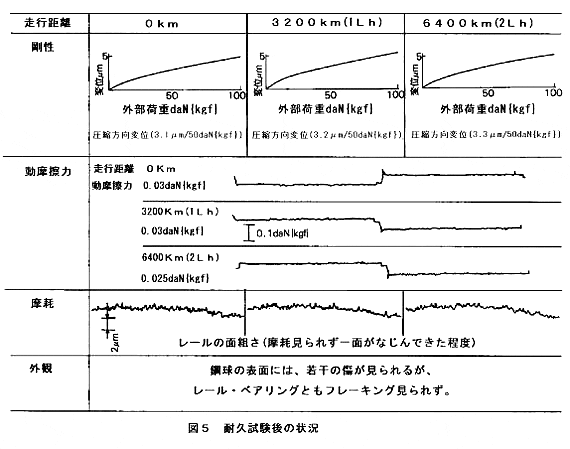

設計のねらいが製品に正しく生かされるためには、ボール転動溝精度及び溝間隔位置精度が正確に測定できる事が求められます。そのためには、ゴシックアーク溝とすることが有利な条件となります。正確に測定することによって、加工精度が保証され、優れた機能特性（運動精度、摩擦、剛性、寿命など）が発揮され同時に、互換性を実現することができます。

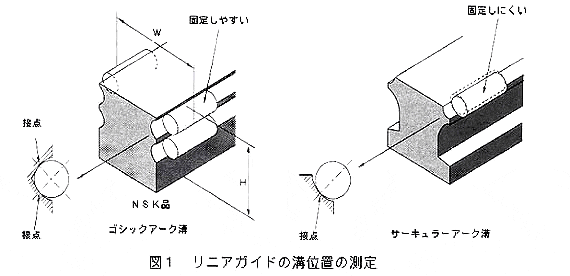

図1に溝位置測定の概念を示します。ゴシックアーク溝の簡便さ、高精度が容易に理解できます。
