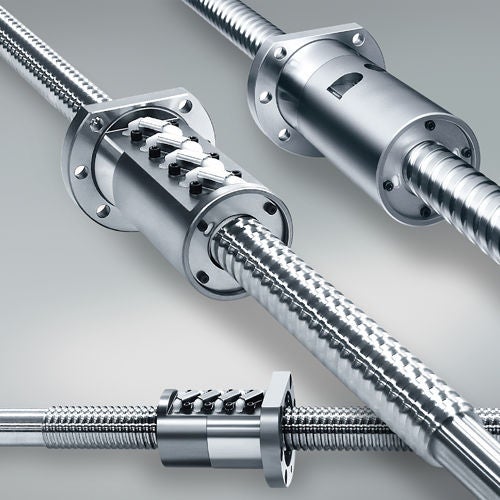

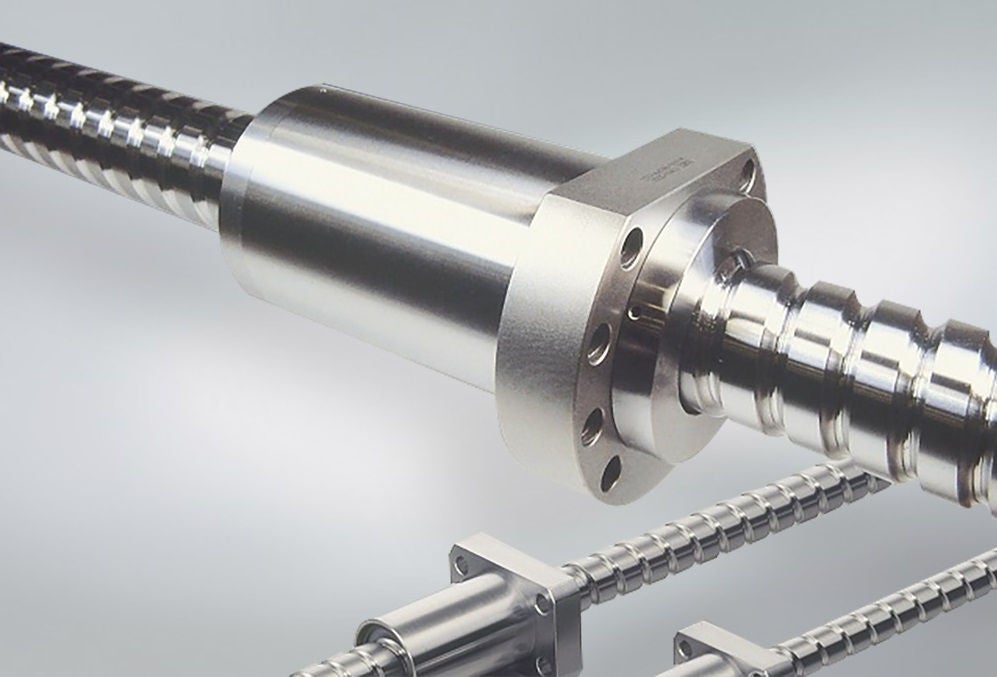

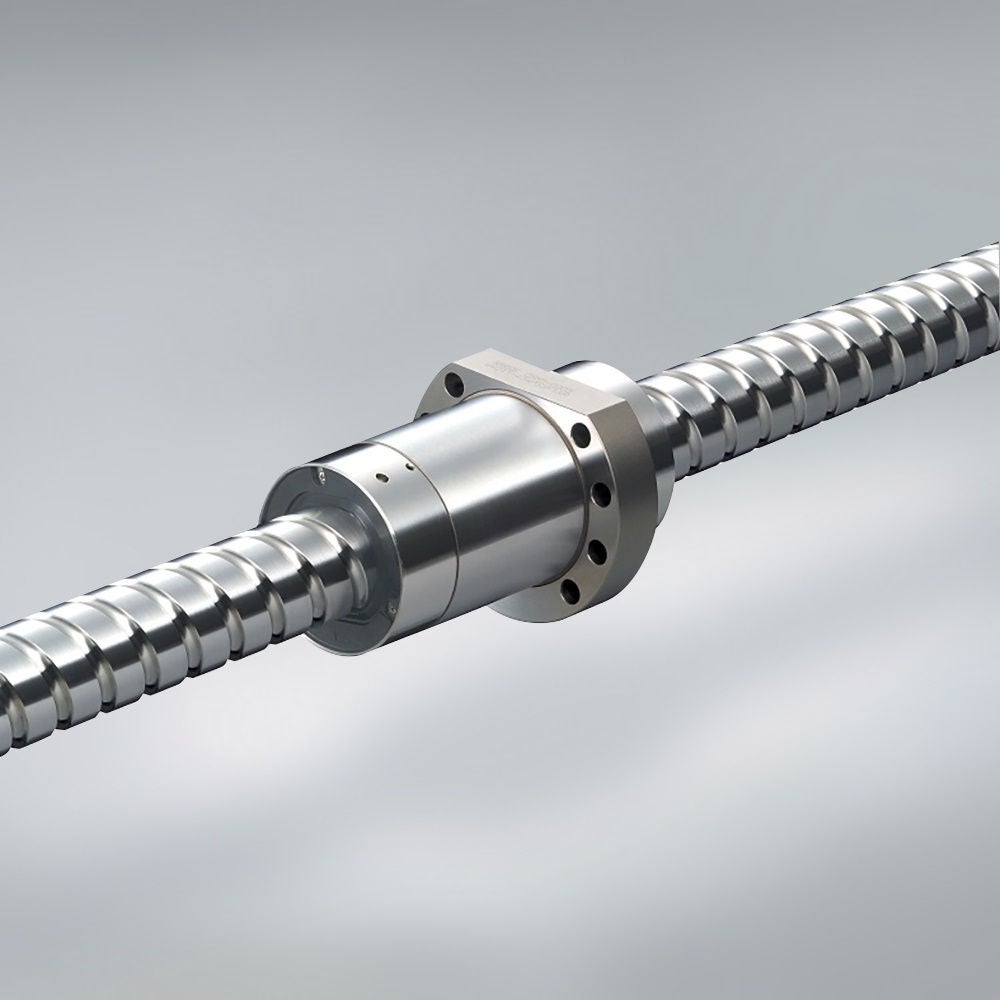

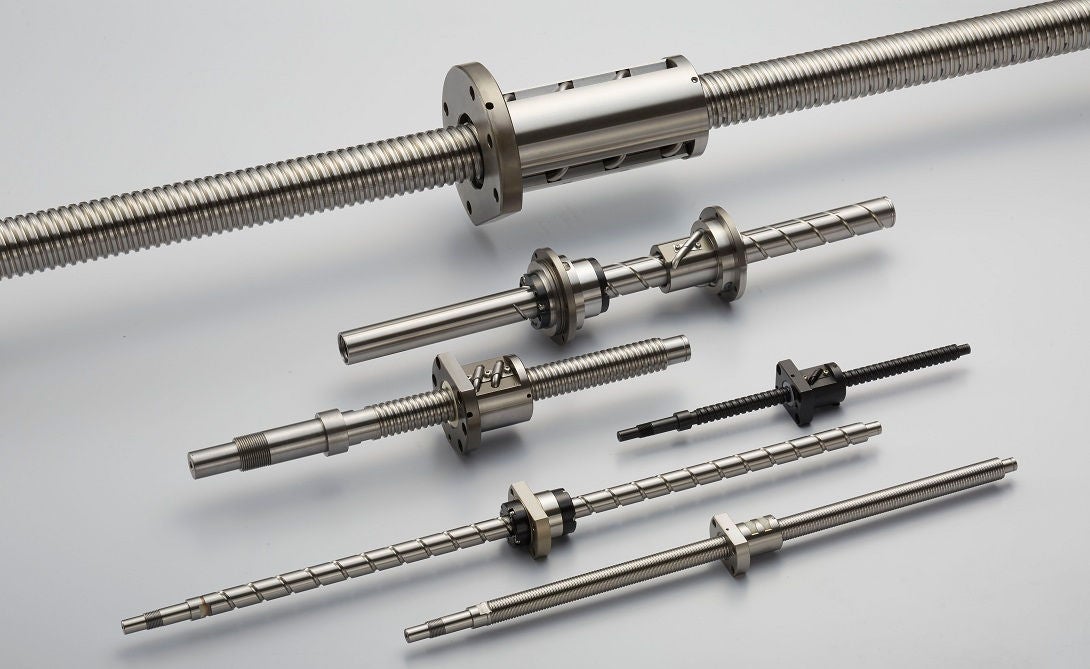

볼 스크류

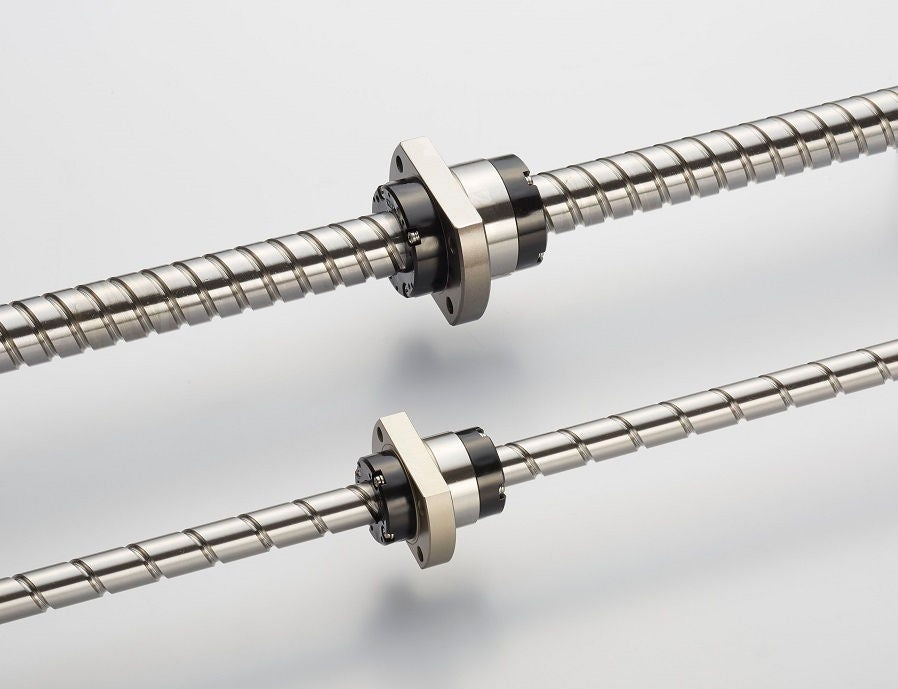

엔드 디플렉터, 중간 디플렉터 또는 SRC 너트와 함께 사용할 수 있습니다. 이 모델은 조용한 솔루션을 제공합니다
공작 기계의 고속 작업용. 샤프트 끝은 기본적으로 미완성 상태입니다.

・축경:φ32–φ50
・리드:5–20 mm
・예압:Yes (offset preload)
・정확도:C5

아니요. E3241 NSK 표준 볼 나사 고속 SS 모델

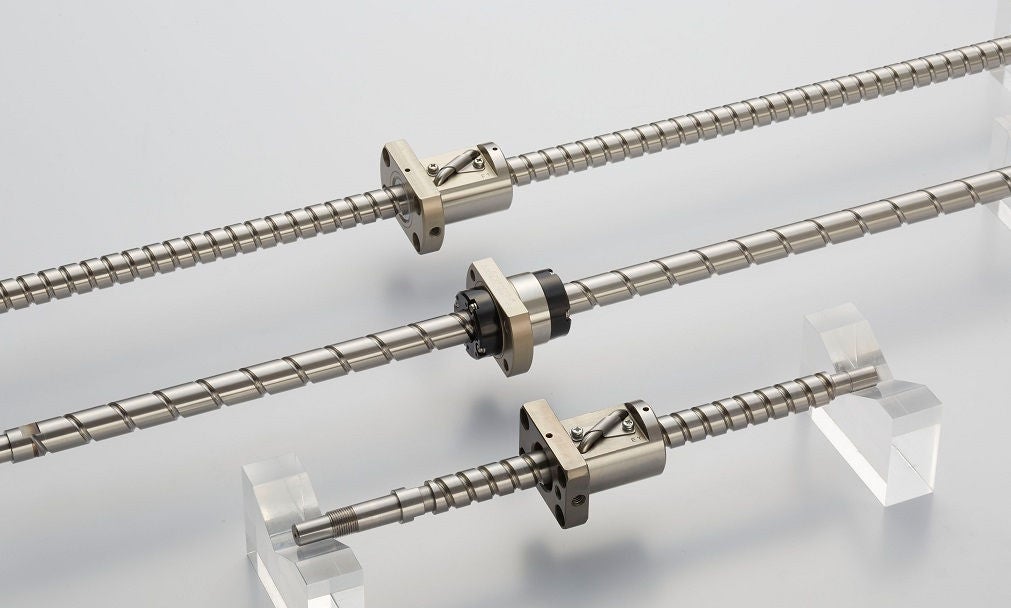

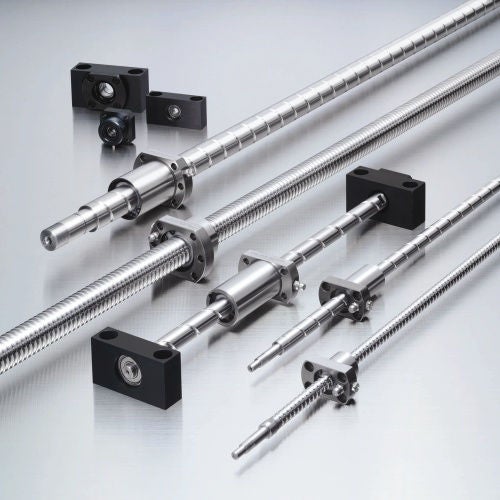

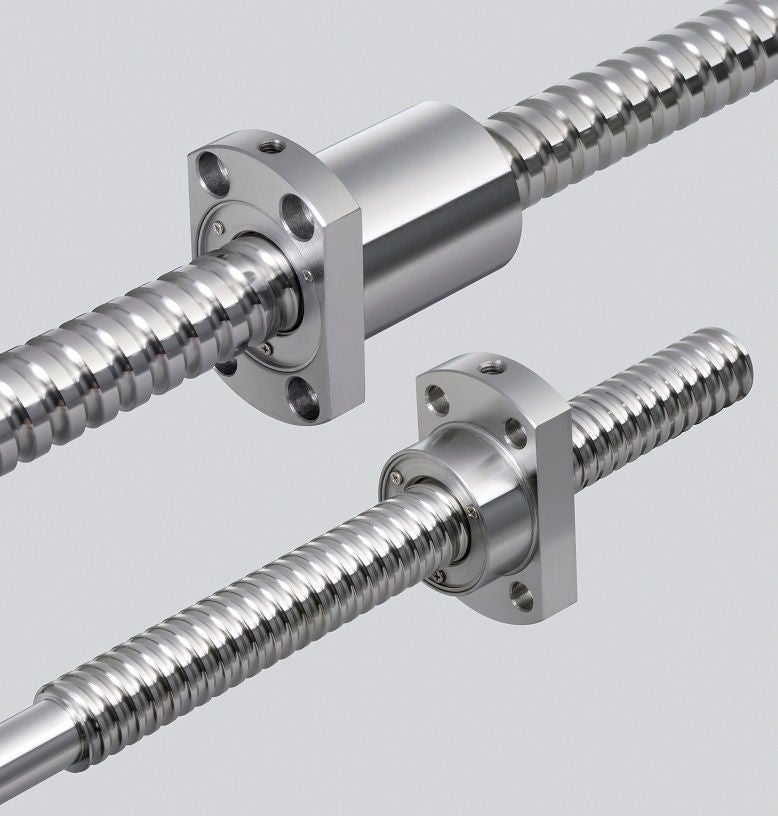

소형 장비용 소형 FA 모델은 정밀하게 마감 처리된 샤프트 끝단을 특징으로 합니다.

・축경:φ10∼φ32
・리드:4–32 mm
・예압:Yes (특대 볼 예압)
간극 (0.005 mm 이하)
・정확도 : C3, C5

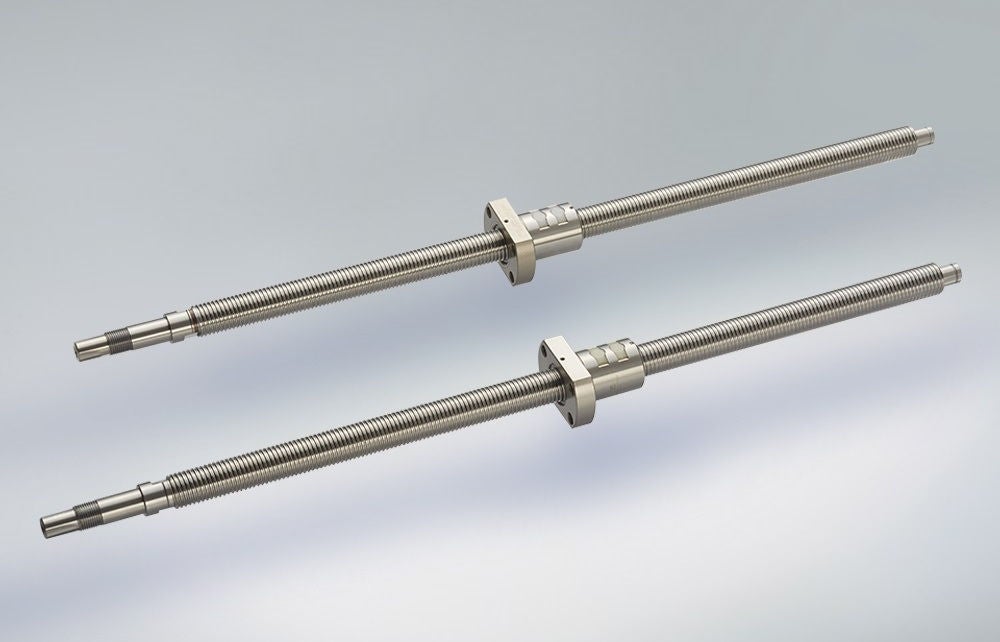

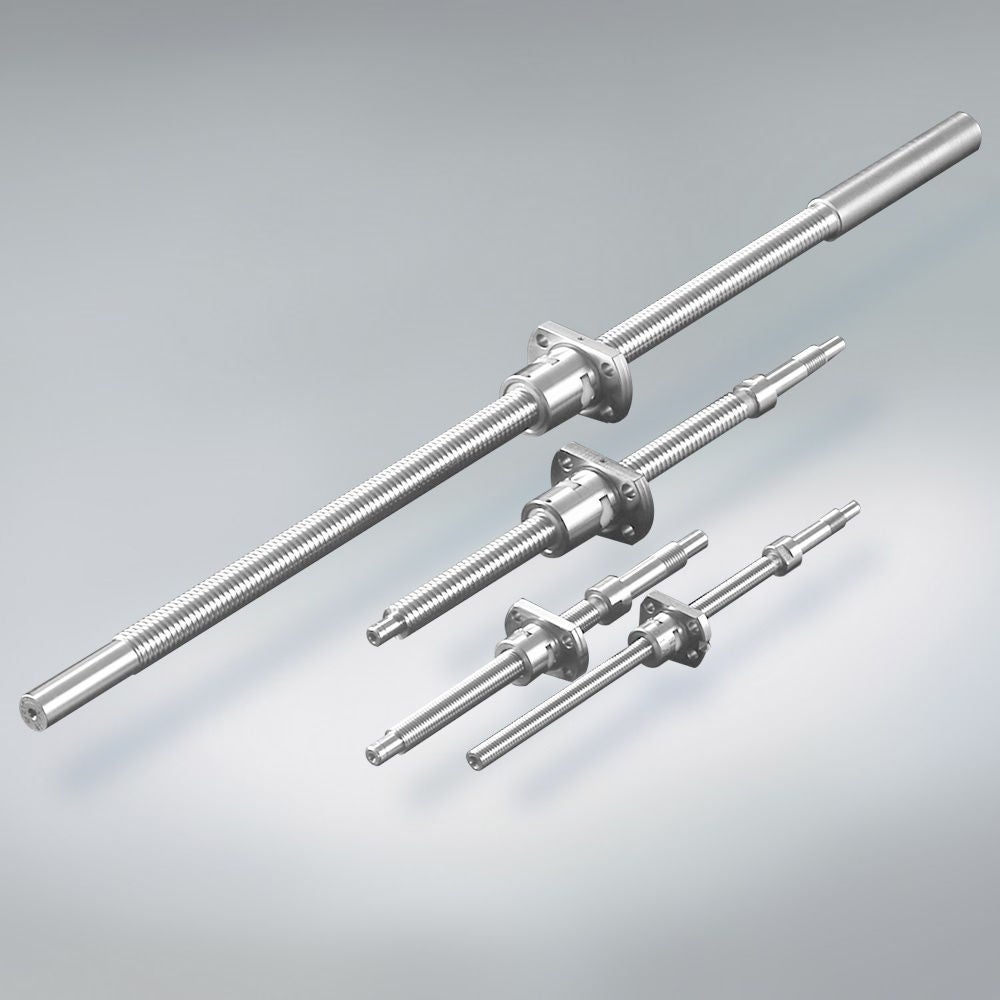

MA 모델은 정밀하게 마감 처리 된 샤프트 끝단이있는 소형 리드입니다.

・축경:φ4–φ16
・리드:1–2.5mm
・예압: 예(특대 볼 예압)
간극 (0.005 mm 이하)
・정확도 : C3

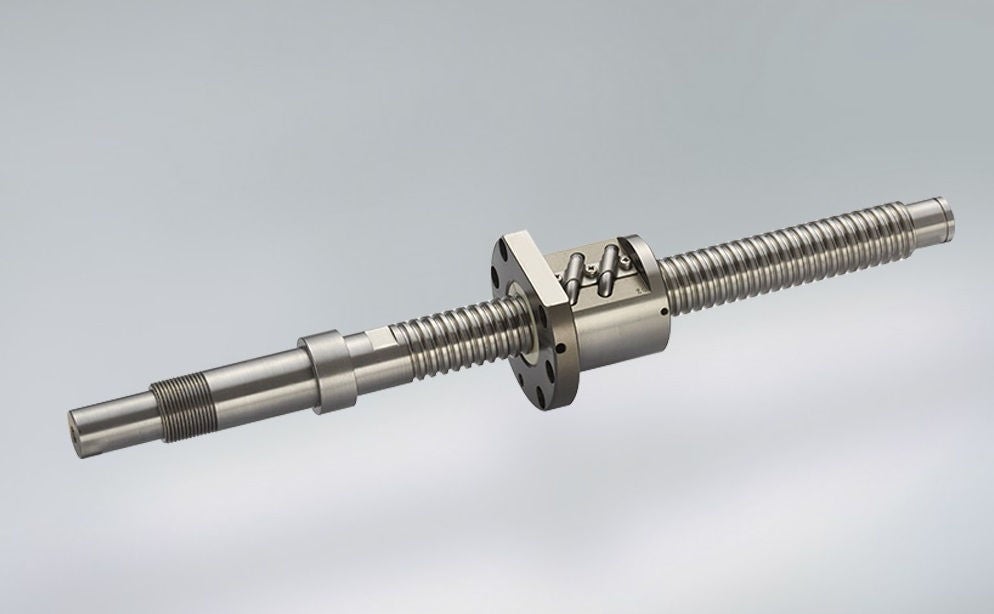

공작 기계용 SA 모델은 정밀하게 마감된 샤프트 끝단을 특징으로 합니다.

・축경:φ20–φ50
・리드:4–12mm
・예압: 예(특대 볼 예압, 오프셋 예압, 더블 너트 예압)
・정확도:C5

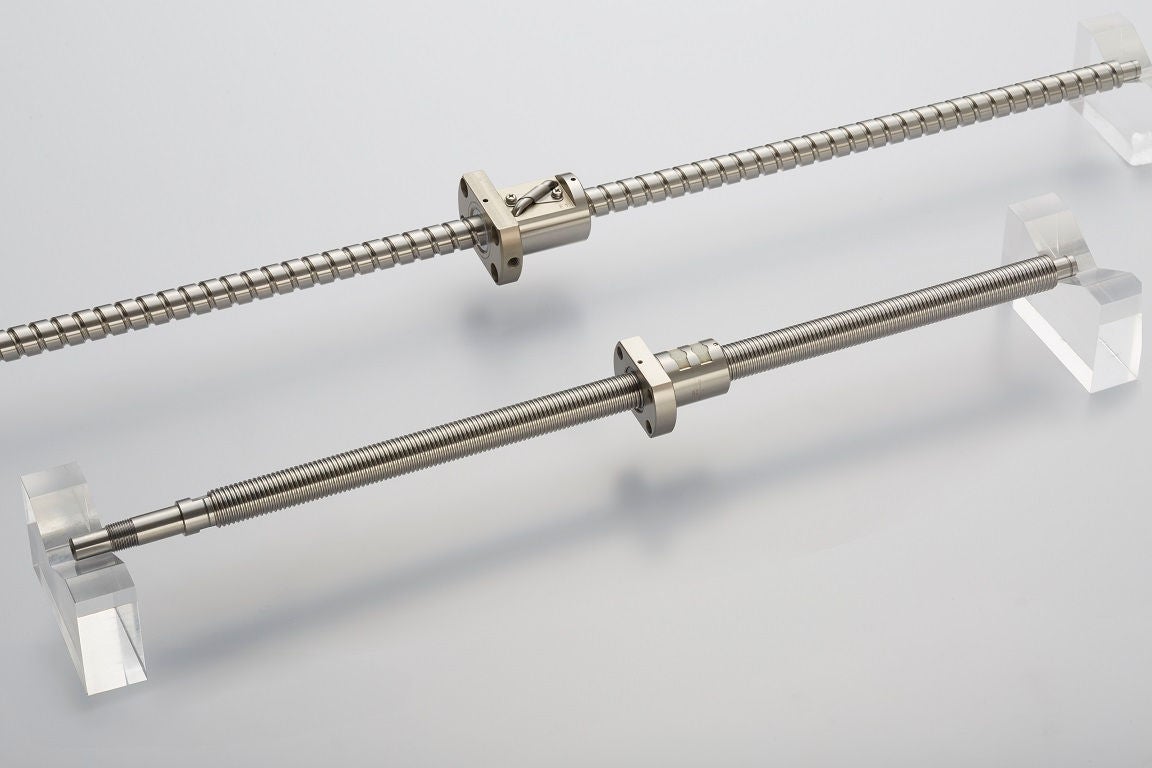

정밀도로 완성 된 샤프트 끝단. 스테인레스 스틸 KA 모델.

・축경:φ6–φ20
・리드:1–20 mm
・예압:Yes (특대 볼 예압)
・정확도 : C3, C5

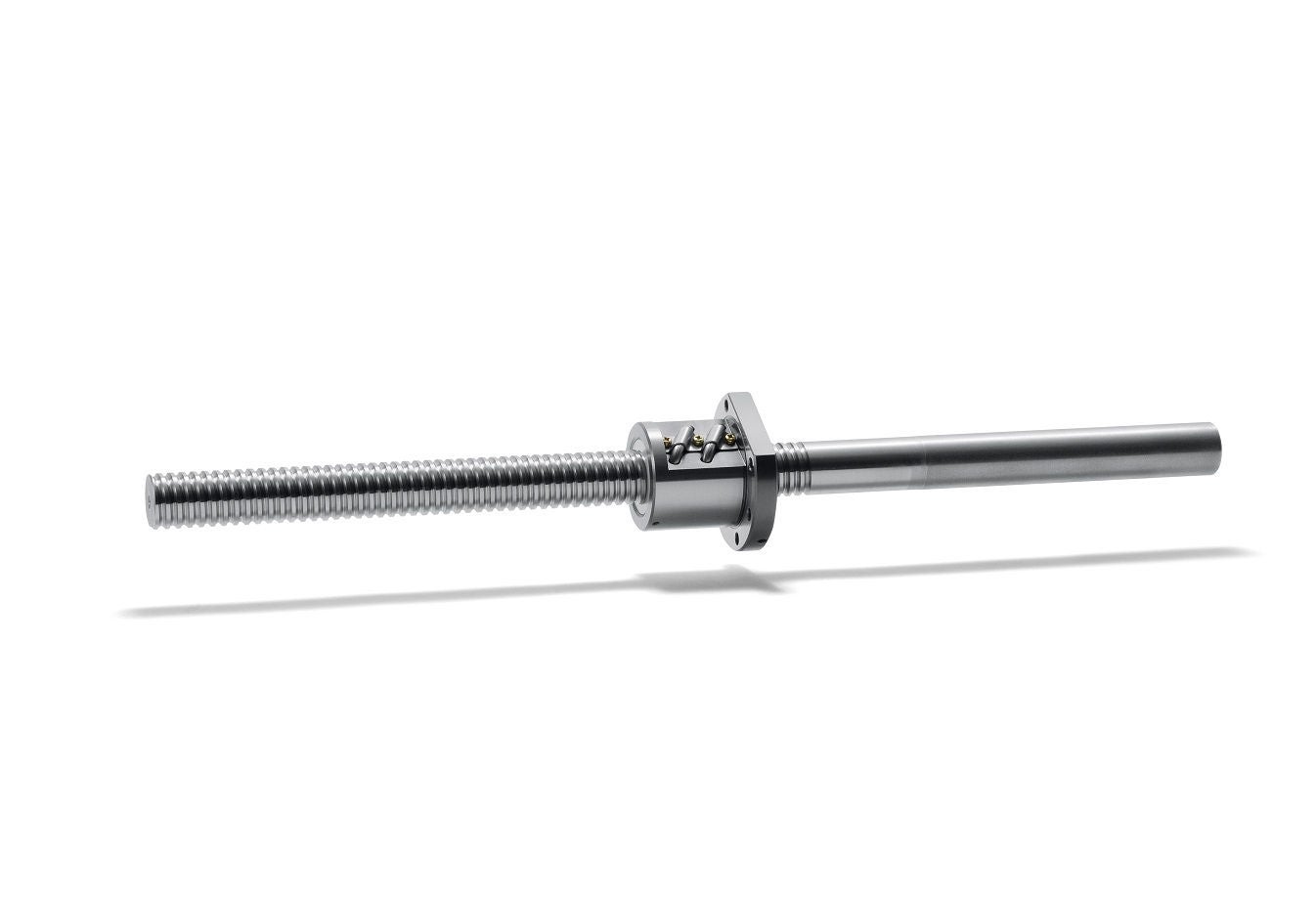

정밀 샤프트 끝단, 가공되지 않은 제품 및 소형 장치용 FS 모델.

・축경:φ10∼φ32
・리드:4–32 mm
・예압:간극(0.005mm 미만)
・정확도 : C3, C5

정밀 샤프트 끝단이 가공되지 않았습니다. 미니어처 및 소형 리드 MS 모델.

・축경:φ4–φ16
・리드:1–2.5mm
・예압 : 간극 (0.005mm 이하)
・정확도 : C3

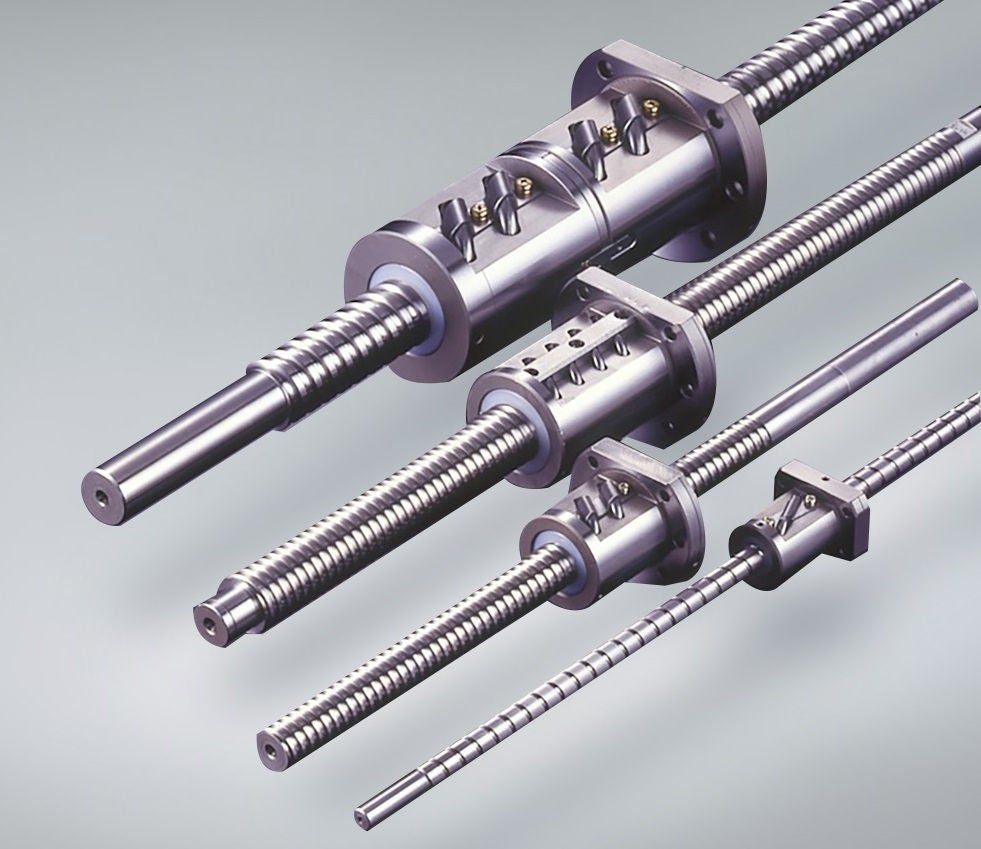

공작 기계를위한 SS 모델 . 샤프트 끝은 기본적으로 미완성 상태입니다

・축경:φ20–φ50
・리드:4–12mm
・예압: 예(특대 볼 예압, 오프셋 예압, 더블 너트 예압)
・정확도:C5

리니어 로봇, 단일 샤프트 액추에이터 및 기타 캐리어 장비에 이상적입니다.

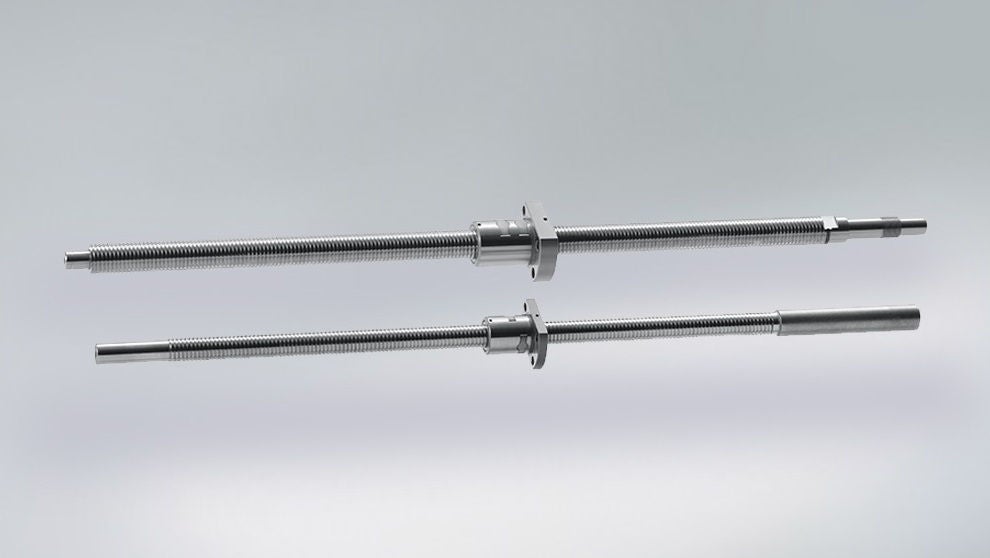

VFA 모델
・축경:φ12, φ15
・리드:10mm, 20mm
・예압:간극(0.010mm 이하)
・정확도 : Ct7

RMA 모델
・축경:φ6– φ12
・리드:1mm,1.5mm,2mm
・예압:간극(0.020mm 미만)
・정확도 : Ct7

리니어 로봇, 단일 샤프트 액추에이터 및 기타 캐리어 장비에 이상적입니다.
샤프트 끝 처리되지 않은 제품

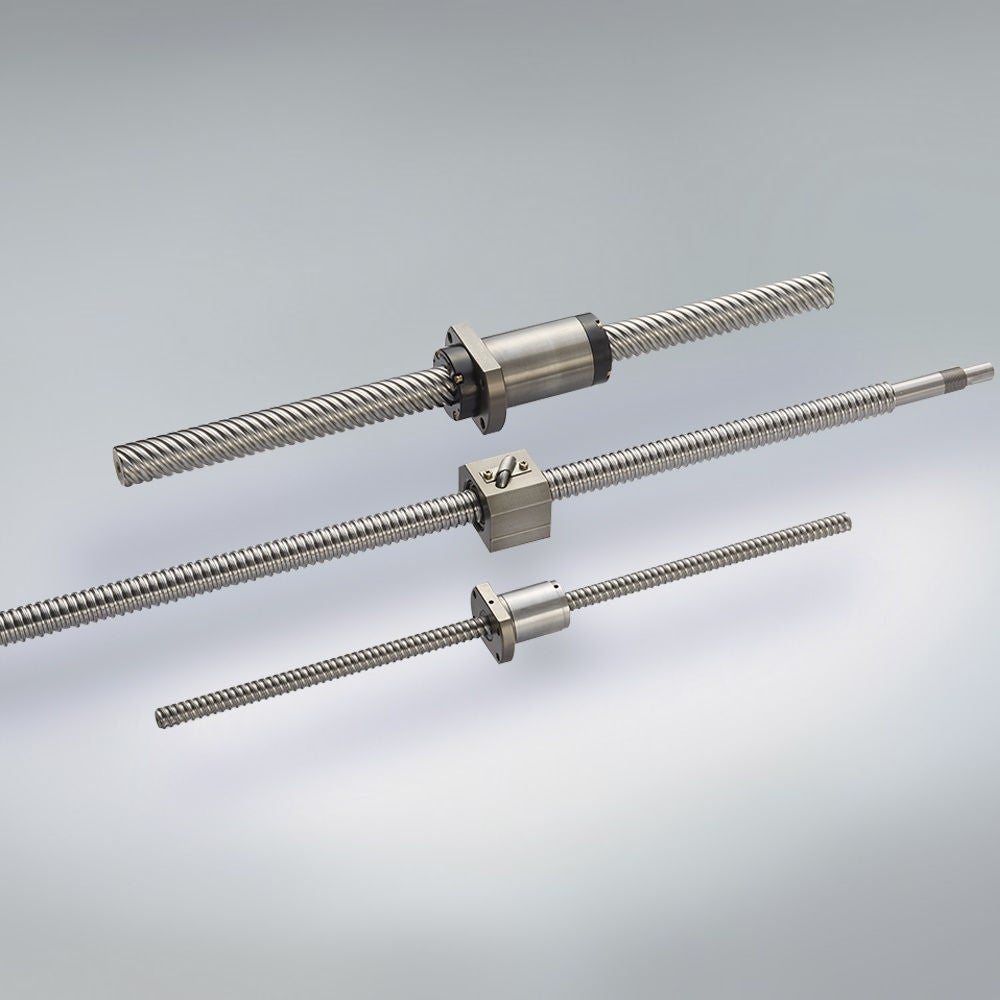

RMS 모델
・축경:φ6– φ12
・리드:1mm,1.5mm,2mm
・예압:간극(0.020mm 미만)

R 모델
・축경:φ10–φ50
・리드:3–80 mm
・예압:간극 (0.10–0.023 mm)
・정확도 : Ct10
・정확도 : Ct7
　RNFTL 모델
RNFBL 모델
RNCT 모델
RNFCL 모델들
RNSTL 모델

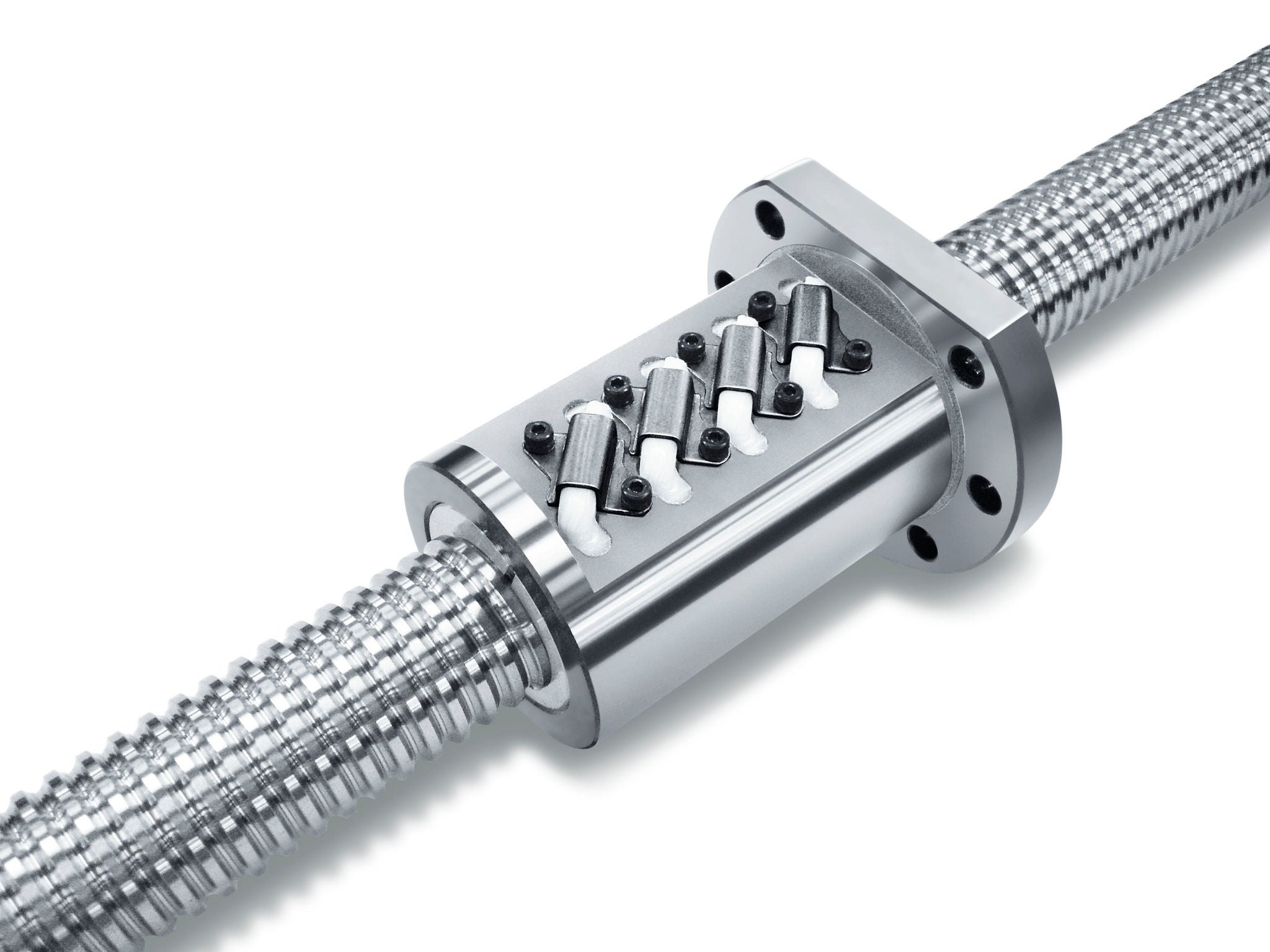

SRC 시스템을 채용하여 "고속"과 "정숙성"을 갖춘 중소 리드 시리즈.

샤프트 직경: φ28 내지 φ63
리드 5mm, 8mm, 10mm, 12mm, 16mm
예압 사용 가능(특대형 볼 예압, 오프셋 예압)
간극 (0.005mm 이하, 0.020mm 이하)
정확도 등급 : C0, C1, C2, C3, C5, Ct7
또한 이물질 및 그리스에 대한 밀봉을 위해 "X1 씰"과 함께 사용할 수 있습니다.

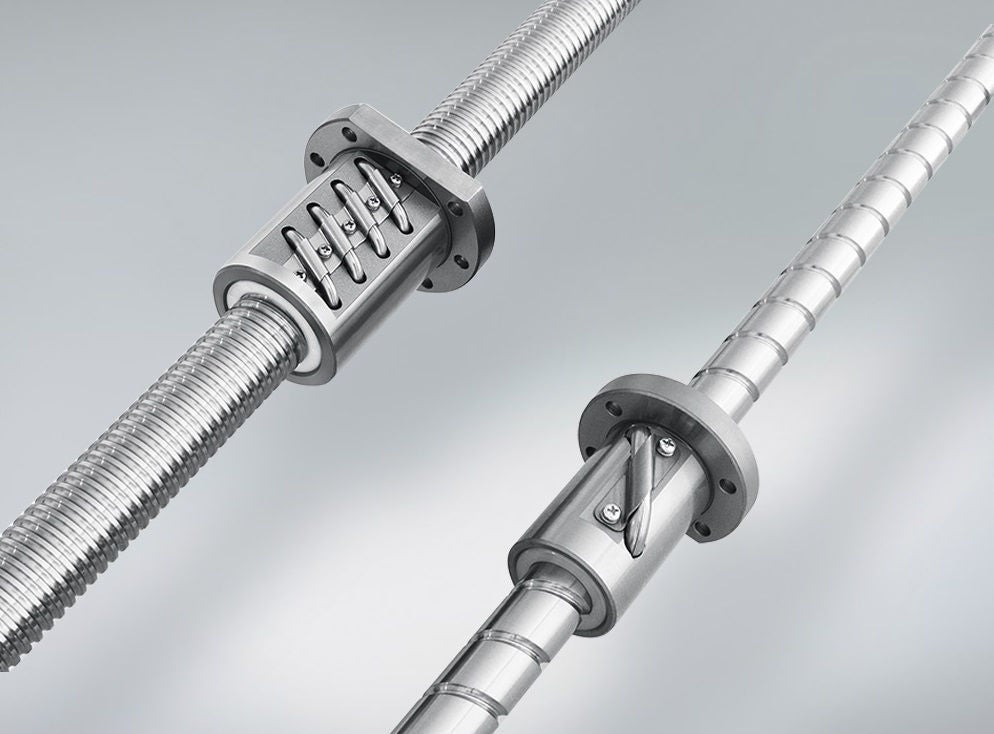

다양한 샤프트 직경과 리드 조합으로 표준 볼 순환을 활용하는 볼 리턴 튜부 모델입니다.

・축경:φ10–φ200
・리드:10–50 mm
・예압: 예(특대 볼 예압, 오프셋 예압, 더블 너트 예압)
간극(0.005, 0.020 또는 0.050mm 미만)
・정확도:C0, C1, C2, C3, C5, Ct7

짧은 리드 구성을 위한 Ldeal, 이 볼 순환 시스템은 볼 스크류를 허용합니다.
외경이 가장 작은 너트.

・축경:φ4–φ100
・리드:0.5–20 mm
・예압: 예(특대 볼 예압, 오프셋 예압, 더블 너트 예압)
간극(0.005, 0.020 또는 0.050mm 미만)
・정확도:C0, C1, C2, C3, C5, Ct7

가장 작은 볼 스크류 너트 외경을 사용한 재순환 방법으로 작은 리드에 적합합니다.
고속, 저소음 작동은 부드러운 볼 재순환 경로와 볼 충격력을 줄이는 기술을 사용하여 달성됩니다.
너트 플랜지 모양은 유럽 DIN 표준을 준수합니다.

샤프트 직경: φ32 내지 φ63
리드 10mm, 15mm, 20mm, 30mm
예압 사용 가능(오프셋 예압)
간극 (0.005mm 이하, 0.020mm 이하, 0.050mm 이하)
정확도 등급 : C0, C1, C2, C3, C5, Ct7

대형 다중 스레드 스크류 리드를 겨냥합니다.
샤프트 외경의 1-3배 리드는 높은 이송 속도에 적합합니다.

・축경:φ12–φ50
・리드:16–80 mm
・예압:Yes (특대 볼 예압)
간격(0.005, 0.020 또는 0.050mm 이하)
・정확도:C1, C2, C3, C5, Ct7

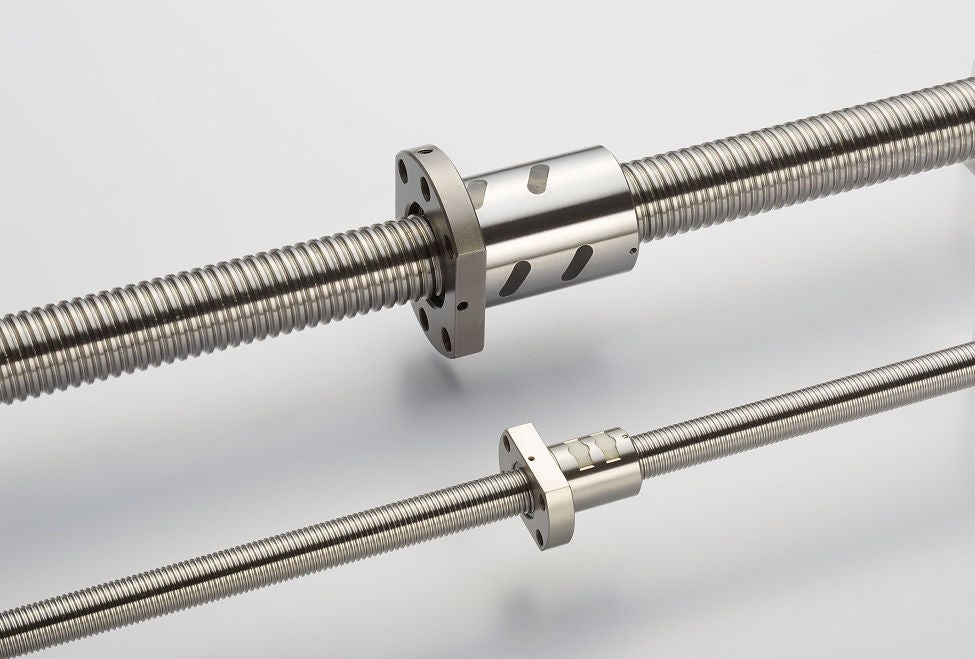

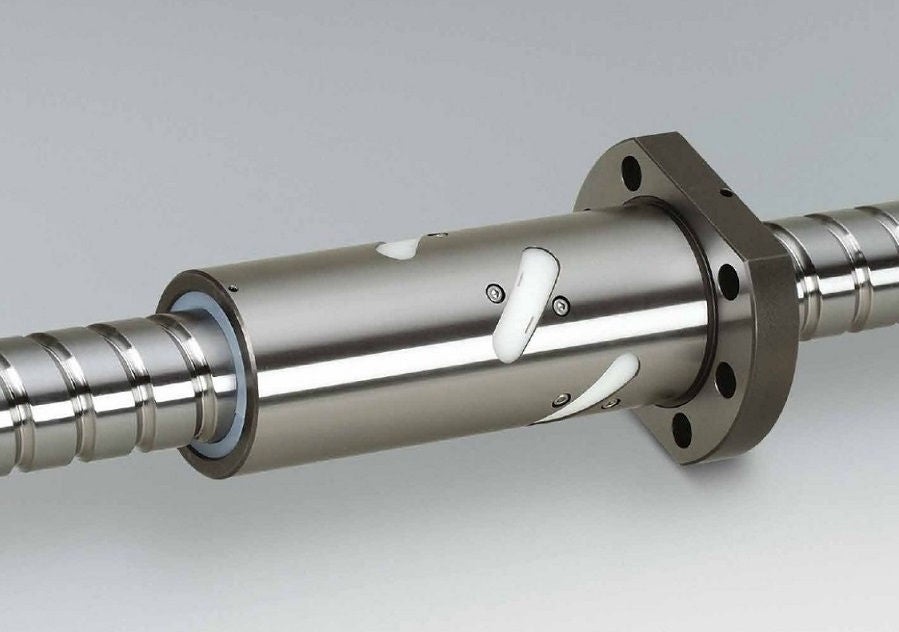

이 모델은 기계 가공의 고속 작업을 위한 컴팩트하고 조용한 솔루션을 제공합니다
끝 중간 디플렉터를 채택하여 장비.

・축경:φ40–φ63
・리드:16mm, 20mm, 25mm, 30mm
・예압:Yes (offset preload)
・정확도 : C3, C5
・X1 씰과 호환되어 오염된 환경에서 그리스 씰링 가능

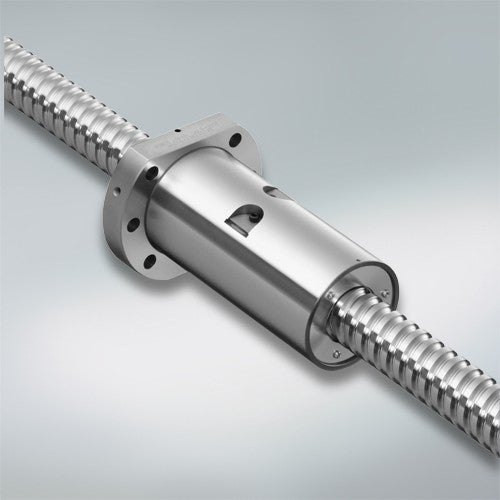

이 모델은 고속 작동을 위한 컴팩트하고 조용한 솔루션을 제공합니다
SRC 순환 시스템을 채택하여 가공 장비.
중소 규모의 리드 구성에 이상적입니다.

・축경:φ32–φ63
・리드:5mm,10mm,12mm
・예압:Yes (offset preload)
・정확도 : C3, C5
・X1 씰과 호환되어 오염된 환경에서 그리스 씰링 가능

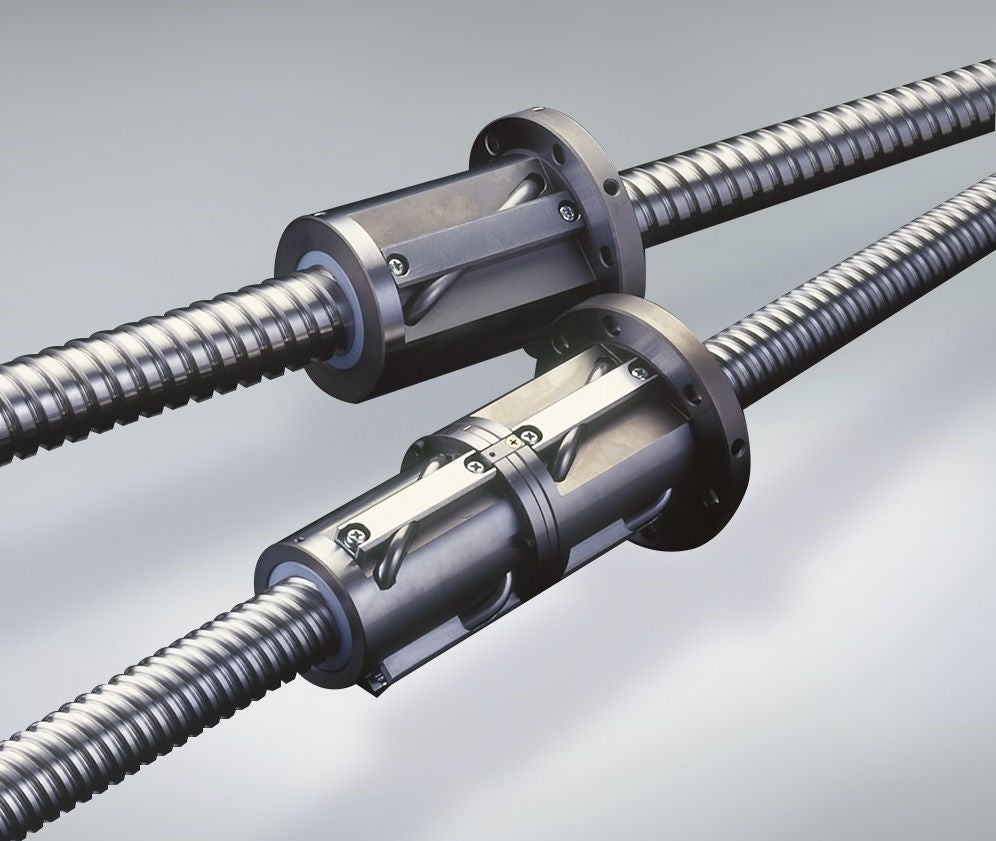

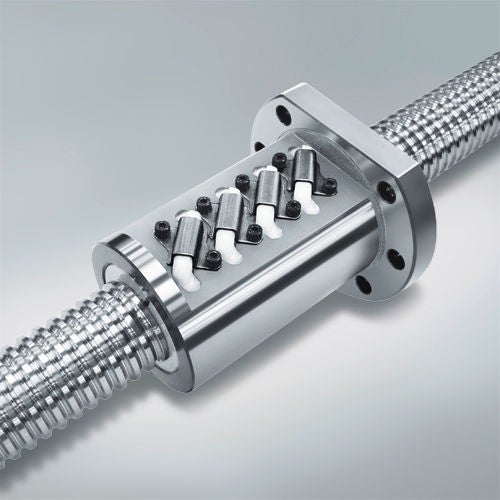

아니요. ESP-101025 고속 공작 기계 HMS 모델

튜브 볼 나사를 반환합니다. 허용 d・n 값 100,000(HZC 및 HDC 너트 모델) 또는
HZF 및 HDF 너트 모델의 경우 135,000.

・축경:φ36–φ55
・리드:16mm, 20mm, 25mm, 30mm, 32mm, 36mm
・예압:예 (오프셋 예압, 더블 너트 예압)
・정확도 : C3, C5

반도체 및 전자 응용 분야에서 탁월한 성능을 발휘합니다.
고속, 조용, 컴팩트한 설계는 요구 사항을 충족하기 위해 엔드 디플렉터를 채택합니다.
고정확도, 소형 선반 및 다중 스핀들 솔루션용.

・축경:φ20–φ32
・리드:5mm, 6mm, 8mm, 10mm, 12mm
・예압:Yes (특대 볼 예압)
・정확도:C5

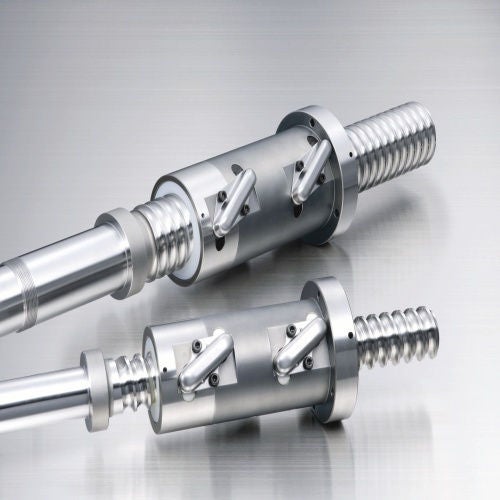

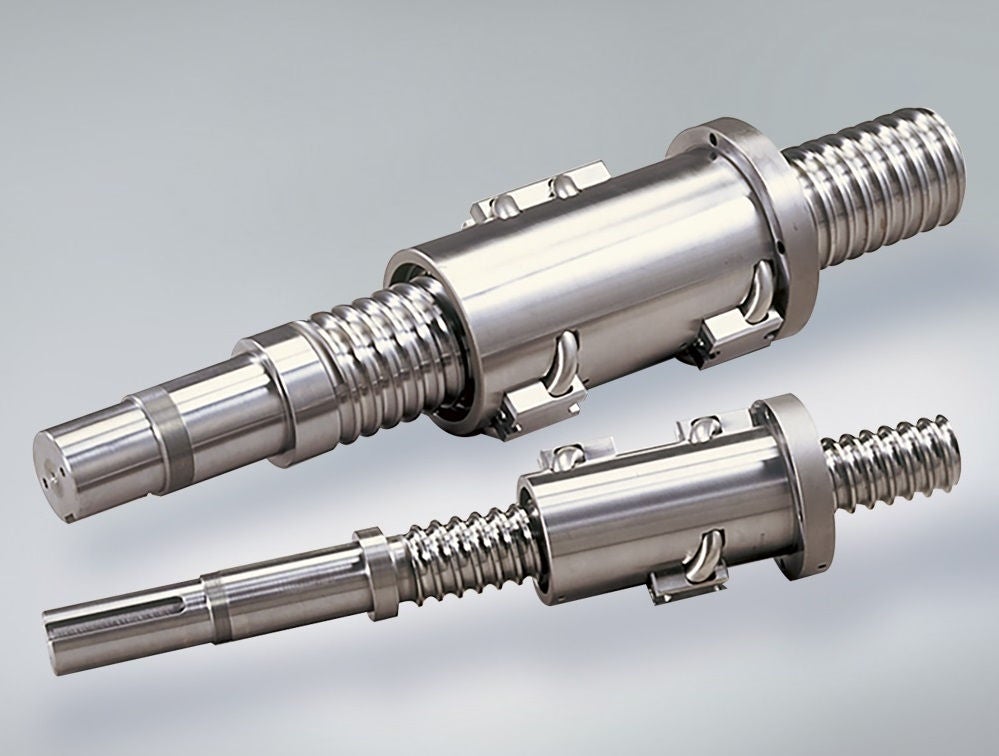

고하중 구동을 위한 Ball Screw, 순환 경로 배치의 최적화 및
볼 직경이 가능한 한 큰 고하중에 이상적
볼 홈 디자인으로 인해,
하중 지지 성능은 기존 볼 스크류에 비해 크게 향상됩니다.
SRC 순환 방식이 순환 방식으로 채택되었습니다.

순환 방식으로 SRC 방식을 채택하여 허용 d · n 값 160,000 (리드 14, 16),
허용 d/n 값 140,000(리드 20 및 25) 고속 및 정숙성을 실현하는 제품입니다.
HTF 타입에 비해 빠른 속도(2배 이상)와 정숙성(-8-10dB)을 실현합니다.
그리스 밀폐형 A1 씰 장착 모델 HTF-ASRC 모델도 사용 가능

・축경:φ50-φ120
・리드 :14 mm, 16 mm, 20 mm, 25 mm
・예압 간극 : (0.020 이하, 0.050 이하)
・정확도 : Ct7

아니요. E3238 고하중 드라이브용 NSK 볼 스크류

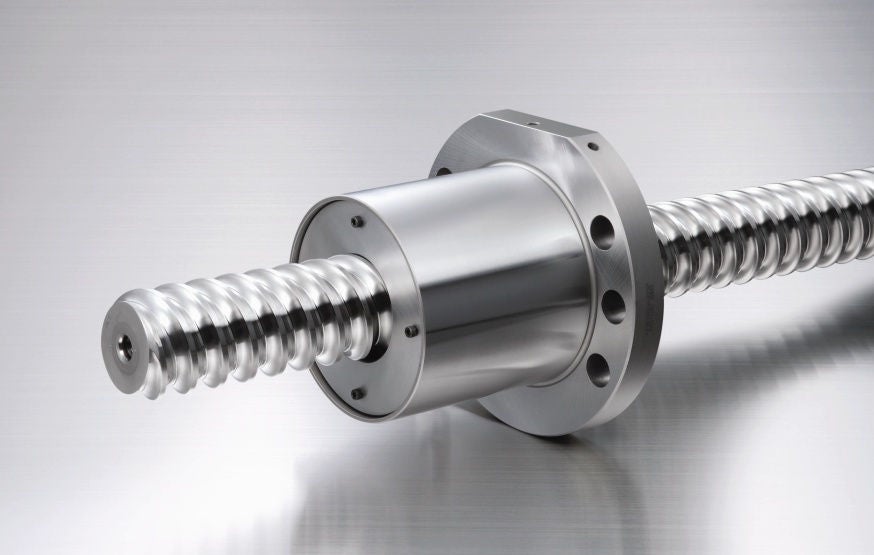

고하중 구동을 위한 Ball Screw, 순환 경로 배치의 최적화 및
볼 직경이 가능한 한 큰 고하중에 이상적
볼 홈 디자인으로 인해,
하중 지지 성능은 기존 볼 스크류에 비해 크게 향상됩니다.

순환 방식으로 엔드 디플렉터 방식을 채용해 실현한 제품입니다
허용 D/N 값 120,000 고속 및 정숙성.
그리스 밀폐형 A1 씰 장착 모델 HTF-ASRD 모델도 사용할 수 있습니다.

・축경:φ63-φ120
·리드:32-120
・예압 간극 : (0.020 이하, 0.050 이하)
・정확도 : Ct7

아니요. E3238 고하중 드라이브용 NSK 볼 스크류

고하중 구동을 위한 Ball Screw, 순환 경로 배치의 최적화 및
볼 직경이 가능한 한 큰 고하중에 이상적
볼 홈 디자인으로 인해,
하중 지지 성능은 기존 볼 스크류에 비해 크게 향상됩니다.

이 제품은 순환 방식으로 디플렉터에 대해 접선 방향 스쿠핑 방법을 사용하며,
허용 d · n 값 100,000)의 고속을 달성합니다.

・축경:φ140-φ200
·리드:25-80
・예압 간극 : (0.050 이하)
・정확도 : Ct7

아니요. E3238 고하중 드라이브용 NSK 볼 스크류

고하중 구동을 위한 Ball Screw, 순환 경로 배치의 최적화 및
볼 직경이 가능한 한 큰 고하중에 이상적
볼 홈 디자인으로 인해,
하중 지지 성능은 기존 볼 스크류에 비해 크게 향상됩니다.

・축경:φ32-φ200
・리드:10-32
・예압 간극:(0.020 이하, 0.050 이하)
・정확도 : Ct7

아니요. E3238 고하중 드라이브용 NSK 볼 스크류

스크류 샤프트의 특별한 모양과 높은 방진 씰로 인해,
이물질 통과율은 기존 표준 씰에 비해 1/15로 감소합니다.
순환 방식으로 엔드 리플렉터 방식을 채택하고,
그리고 고속과 정숙성이 뛰어납니다.

・축경:φ32-φ50
・리드:10 - 50
・예압:Yes (특대 볼 예압)
간극(0.005, 0.020 또는 0.050mm 미만)
・정확도:C5

Σ 모델은 스칼라 로봇의 팁 샤프트와 같은 액추에이터에 이상적입니다.
고성능 스플라인이 있는 볼 스크류입니다.
볼 스크류 홈과 스플라인 그루브가 한 축에 제공되고 볼 스크류와 스플라인은
. 직선 운동과 회전 운동을 가능하게 하기 위해 복합됩니다.
지지 베어링 등과 통합된 유닛으로 컴팩트합니다.
또한 배선 및 배관에 사용할 수 있도록 중공 구멍을 지원합니다.

・축경:φ10-φ45 ·리드:10-50
・예압 간극:(0.005 이하, 0.020 이하)
・정확도:C3, C5, Ct7

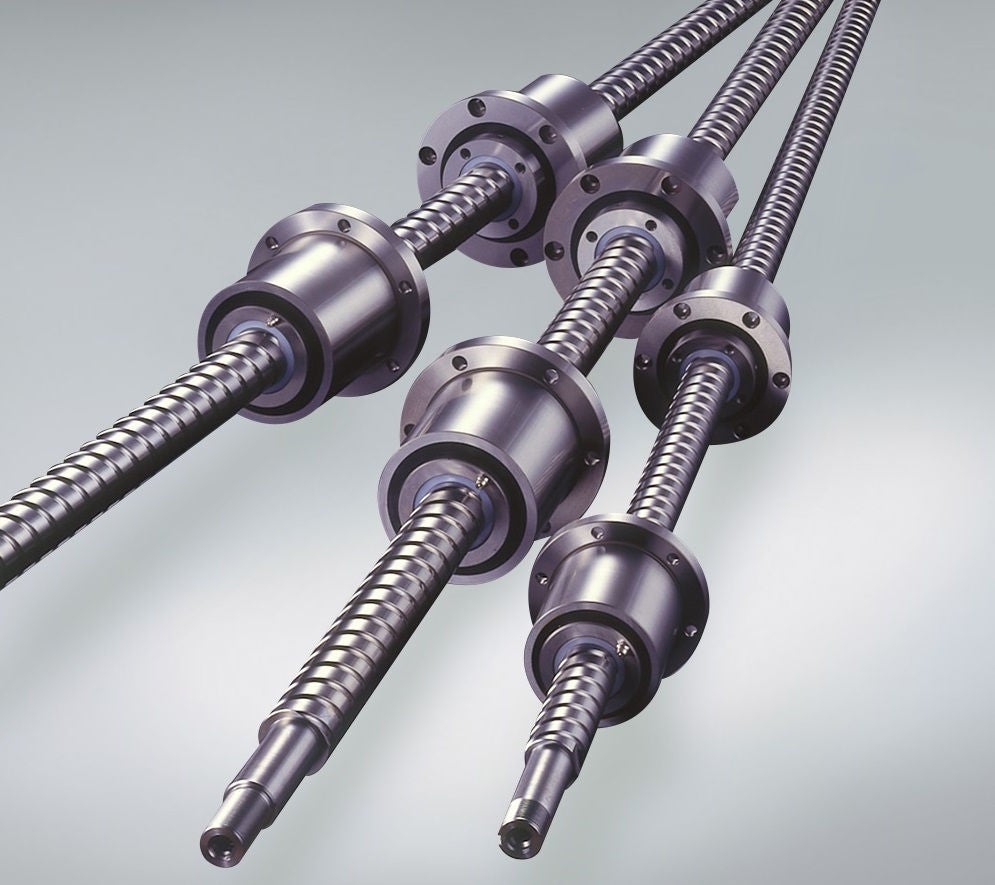

ND 모델
볼스크류 너트와 앵귤러 베어링을 일체화한 볼 너트 유닛입니다.

NDD 모델
NDD 모델 스크류 샤프트는 중공축이며 샤프트에 댐핑 댐퍼가 내장되어 있습니다.
이전에는 불가능했던 것
임계 속도를 초과하는 영역에서도 사용할 수 있습니다.

・축경:φ32-φ50
・리드:20-50
・예압:Yes (오버볼 예압)
간극 (0.005 이하, 0.020 이하)
・정확도:C3, C5, Ct7

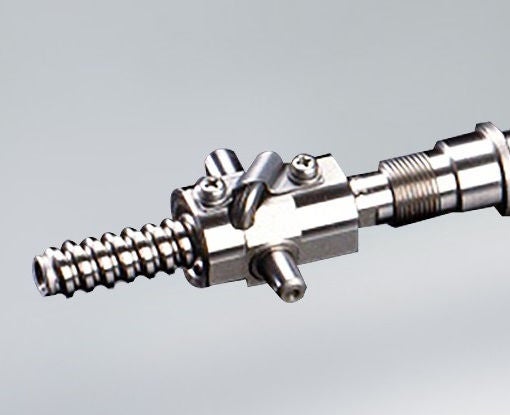

좌우 나사, 기어가 있는 너트, 트러니언이 있는 너트, 항공기용 볼 나사 등
우리는 많은 특수 모양과 특수 목적 볼 나사를 지원합니다.

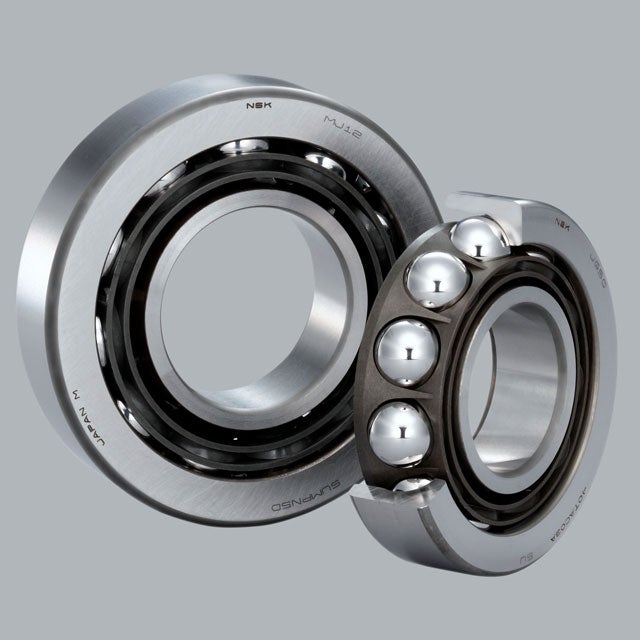

NSK TAC C 시리즈는 축 방향 강성이 높고 공작 기계 피더에 적합합니다.
그것은 스러스트 앵귤러 베어링을 통합합니다.

・대응 내경:φ17-φ40
・베어링 조합:(DF, DFD, DFF),BR>

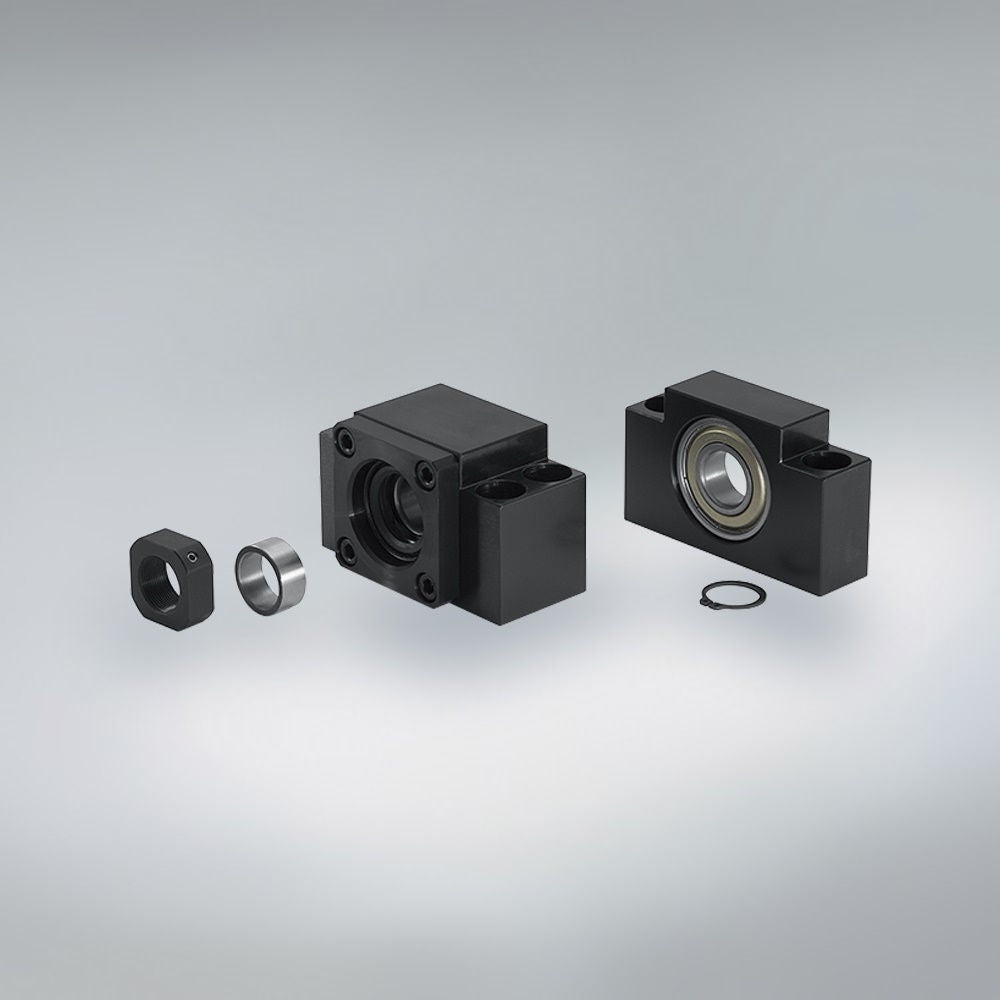

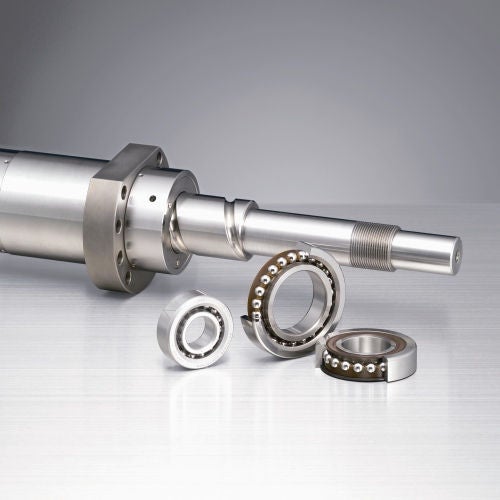

매우 견고하고 연장된 서비스 수명을 제공하여 가능해졌습니다.
볼 스크류 서포트 유닛용 베어링을 특별히 설계합니다.

기능:

매우 견고하고 기능성이 뛰어난 이 시리즈는 밀폐형 베어링을 포함한 광범위한 라인업으로 제공됩니다.
신뢰성이 높고 이물질에 강한 접점 씰과 함께 사용할 수 있습니다.
취급 편의성 향상

・대응 내경 :φ15 - φ60 (씰 사용 시 φ15 - φ55)

매우 견고하고 연장된 서비스 수명을 제공하여 가능해졌습니다.
볼 스크류 서포트 유닛용 베어링을 특별히 설계합니다.

향상된 신뢰성은 표준 앵귤러 콘택트 볼 베어링에 비해 연장된 서비스 수명을 제공합니다.
최적으로 설계된 볼 베어링은 더 낮은 회전 토크를 달성합니다.

・대응 내경:φ15 - φ180

단 하나 외부 반지를 가진 back-to-back 배열 (DB)에 있는 두 배 줄 모난 접촉 돌격 볼베어링.
이 시리즈의 베어링은 쉽게 취급할 수 있도록 접촉 밀봉 및 사전 그리스 처리되어 있습니다.

고성능 그리스가 사전 포장되어 있어 취급이 용이합니다.
BSF 유형 베어링에는 볼트 구멍과 추출 홈이 있습니다.
외부 링에 있어 하우징에 직접 쉽게 장착하고 제거할 수 있습니다.
BSBD 베어링은 응용 분야에 적합한 DT 쌍으로 제공됩니다.
외부 하중이 크거나 높은 강성과 긴 수명이 필요한 경우.

・대응 내경:φ12-φ60(조합은 φ17-φ50)

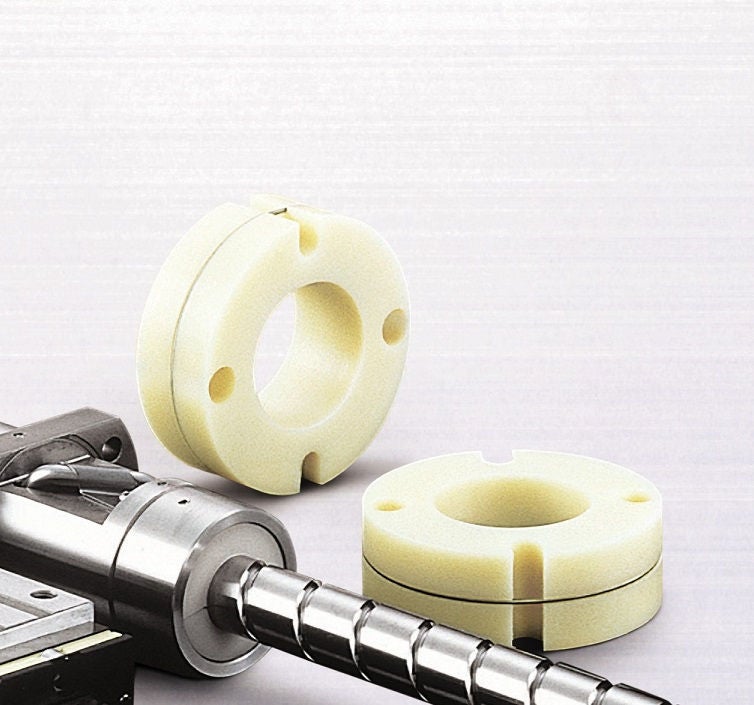

NSK K1 윤활 장치는 장기간 유지 보수가 필요 없는 작동과 긴 작동 수명을 보장합니다.
거친 윤활 환경의 밑에 성분의; 깨끗한 윤활 방법은 에 대한 영향을 덜 미칩니다.
환경.

기능
・장기간, 유지 보수가 필요 없는 작동
・긴 작동 수명
・식품 가공 또는 의료 기기용 NSK K1도 사용 가능

아니요. E3331  윤활 장치 NSK K1

새롭게 개발된 접촉식 씰은 방진 및 그리스 밀봉의 두 가지 기능을 가지고 있습니다.

・호환 너트 타입: (HMS 타입, HMD 타입, BSS 타입, 디플렉터(브리지) 타입)
・축경:φ32 - φ50
·리드:5-20
・예압: 예 (특대 볼 예압, 오프셋 예압)
・정확도 : C3, C5

아니요. 공작 기계 적용용 ESP-121020  X1 씰

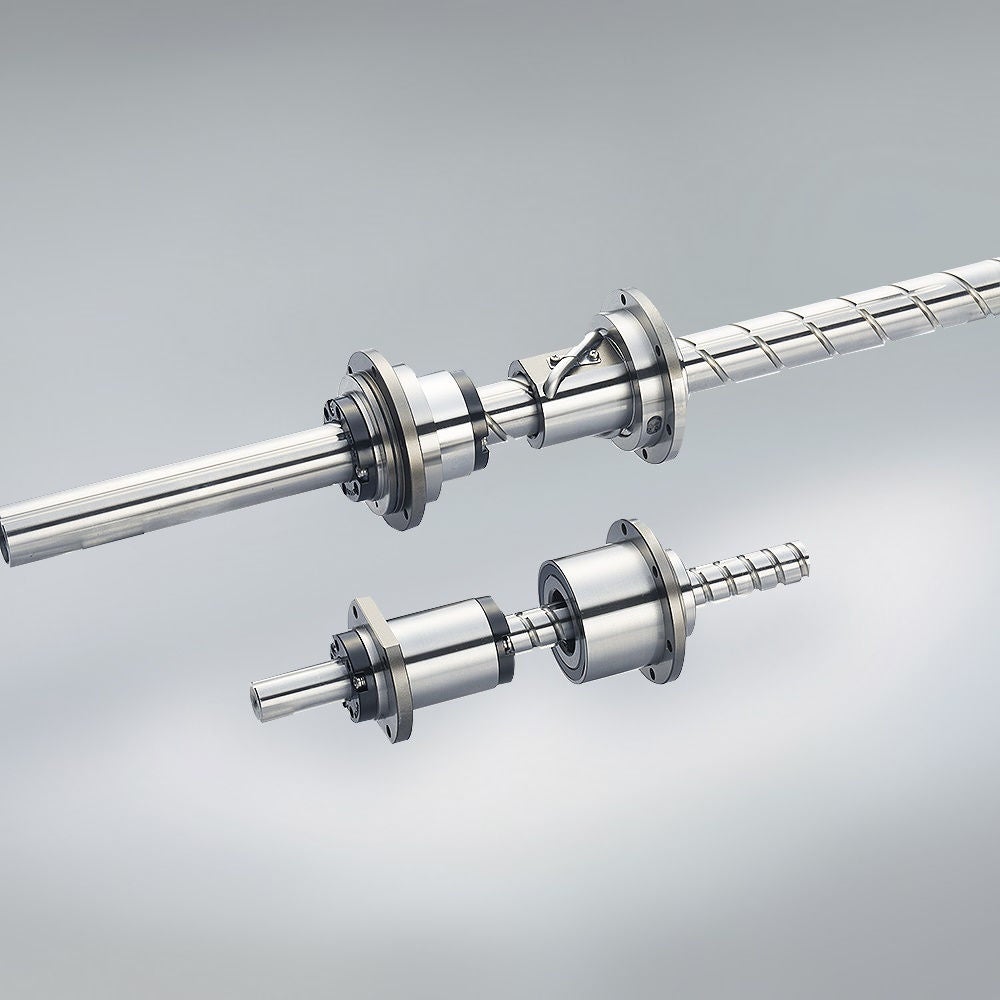

스크류 샤프트의 열팽창으로 인한 위치 결정에 미치는 영향을 억제하기 위해
공급 메커니즘이 빨라지고,
중공 구멍과 지지 베어링은 표준화되어 있으며 다음을 위한 결정 요소로 권장됩니다.
강제 냉각에 의한 열 변위에 대한 조치.

사용 가능한 크기
・축경:φ32 - φ50
·리드:5-20
・예압: 있음(특대 볼 예압, 더블 너트 예압)
・정확도 : C3, C5

중공축으로 냉각하기 어려웠던 긴 볼 스크류도 냉각할 수 있는 것 같았습니다.
또한 중공축 냉각과 함께 사용하면 보다 정확한 온도 제어가 가능합니다.

・호환 너트 타입:HMD 타입
・축경:φ40 - φ63
·리드:16-30
・예압:Yes (offset preload)
・정확도 : C3, C5

・호환 너트 타입: (볼 리턴 튜부 타입)
・축경:φ50 - φ100
·리드:10-20
・예압:Yes (더블 너트 예압)
・정확도 : C3, C5

리드 정확도의 상호 관리와 쌍을 이루는 볼 스크류의 예압은 테이블의 직진도를 향상시킵니다.
소형화로 빠른 속도와 높은 응답성을 실현합니다.

해당 볼 나사
(엔드 디플렉터 타입, 볼 리턴 튜부 타입, 디플렉터(브리지) 타입)
・축경:φ32 - φ63
・리드:10 - 30
・예압: 예(특대 볼 예압, 오프셋 예압, 더블 너트 예압)
・간격:(0.005이하, 0.020mm)
・정확도:C5

박막 윤활 기술 DFO는 저 증기압 탄화수소 베이킹 필름을 형성하기 위해 더욱 발전했으며,
진공 환경에서 훨씬 더 긴 수명과 낮은 가스 방출을 동시에 달성합니다.

기능
・고진공 호환
・낮은 가스 분출량
・낮은 마찰력

가이드 및 공급 메커니즘의 적절한 윤활은 다음과 같은 다양한 기계의 완전한 기능에 필수적입니다.
공작 기계에서 반도체 제조 장비까지.
NSK는 고속, 고하중, 슬라이딩, 고온 및 세척과 같은 다양한 응용 분야에 맞는 다양한 그리스를 제공합니다.
다양한 기구의 가이드와 이송 기구를 원활하게 보충하기 위해, 컴팩트한
핸드 그리스 펌프 다양한 팁 노즐도 사용할 수 있습니다.

아니요. E3317a NSK 그리스 유닛

볼 스크류의 이동 방향이 반전될 때의 마찰 안정화
사분면 투영의 높이를 줄입니다.

지원되는 너트 유형(HMS 모델, HMD 모델, HMC 모델, BSS 모델,
볼 리턴 튜부 재순환, 디플렉터(브리지) 재순환)
샤프트 직경 φ25~φ62
리드(Lead) 리드/샤프트 직경 ≤ 1/2
볼 직경 3.175 (1/8) - 7.9375 (5/16)
예압 Offset 예압, 이중 너트 예압, 스프링 타입 이중 너트 예압

esp-220704.pdf

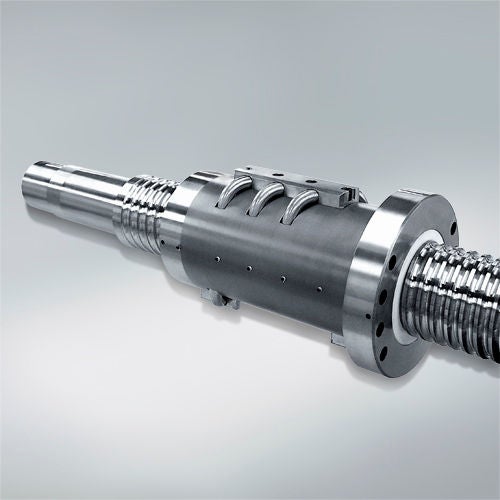

고정밀 가공 기술, 분석 기술 및 정밀 측정 기술을 결합하여
최적화된 부하 분산으로 더 긴 수명 달성

호환 너트 타입 HTF-SRC 타입
샤프트 직경 φ100~φ200

esp-220408.pdf
