5. 베어링 호칭 번호의 구성

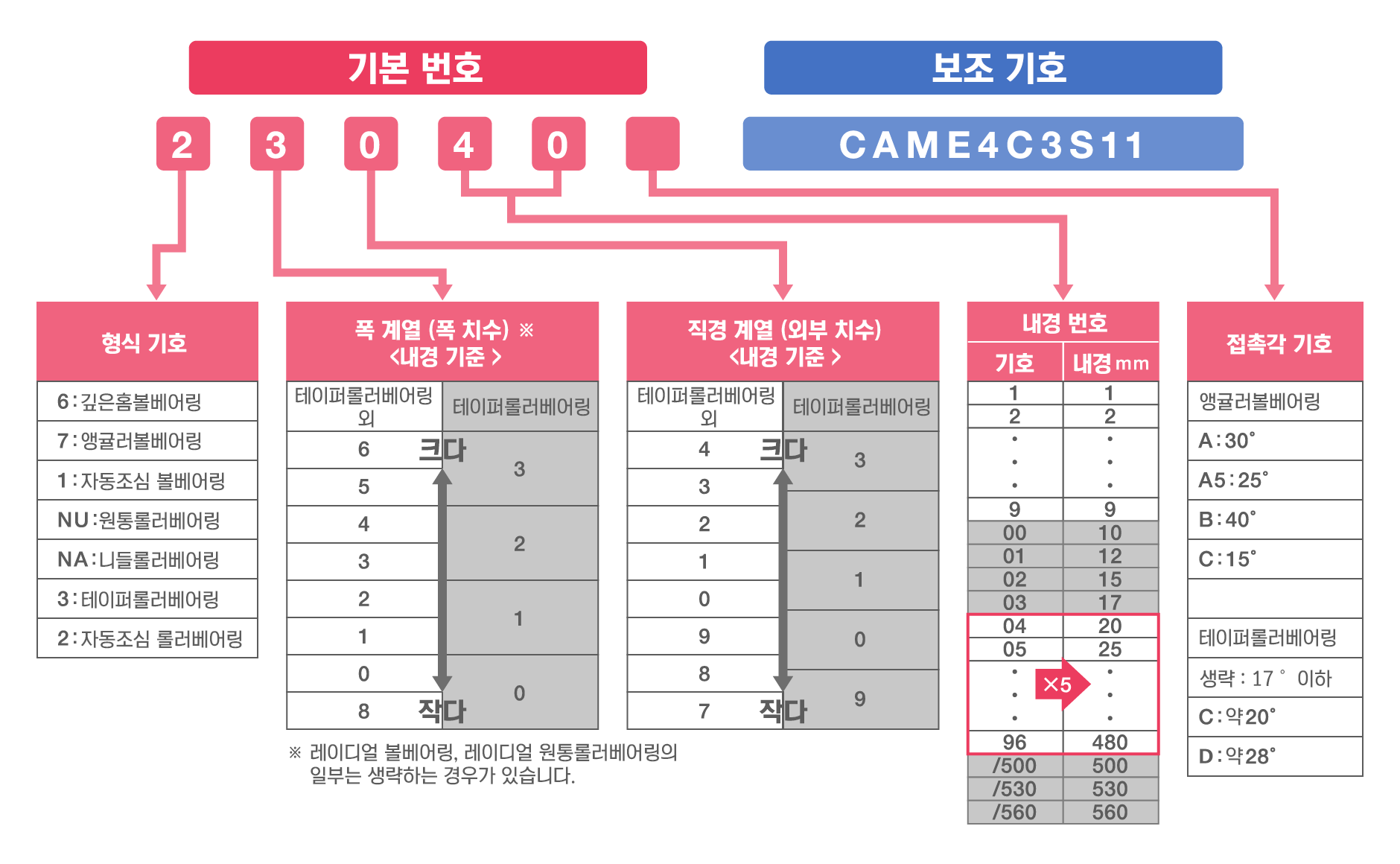

구름베어링의 호칭 번호는, 크게 기본 번호(ISO / JIS에 규정)와 보조 기호(각 베어링 제조사가 독자적으로 설정한 기호가 혼재)로 구성됩니다.

베어링의 호칭 번호의 내용과 배열

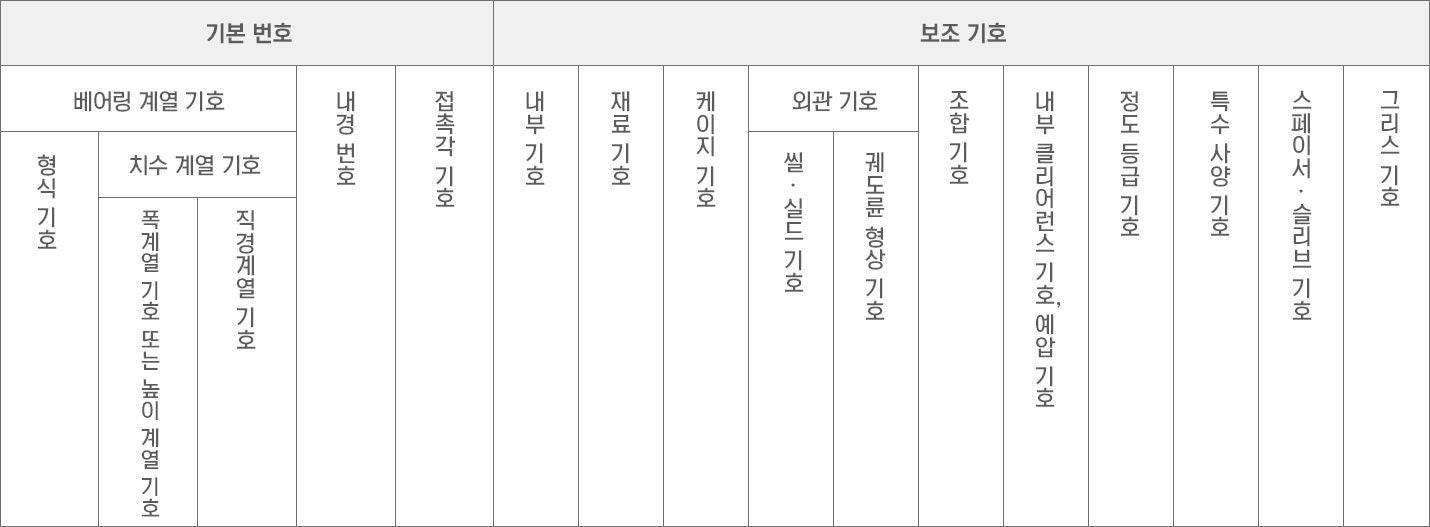

구름베어링의 호칭 번호는 베어링의 형식, 주요 치수, 치수 · 회전 정도, 내부 클리어런스, 기타 사양을 표시하는 이름이며, 기본 번호와 보조 기호로 구성됩니다.

기본 번호:

베어링 계열 기호는 베어링의 형식과 치수 계열로 구성됩니다.

베어링 계열 기호의 최초의 숫자 또는 기호는 베어링의 형식을 나타냅니다.

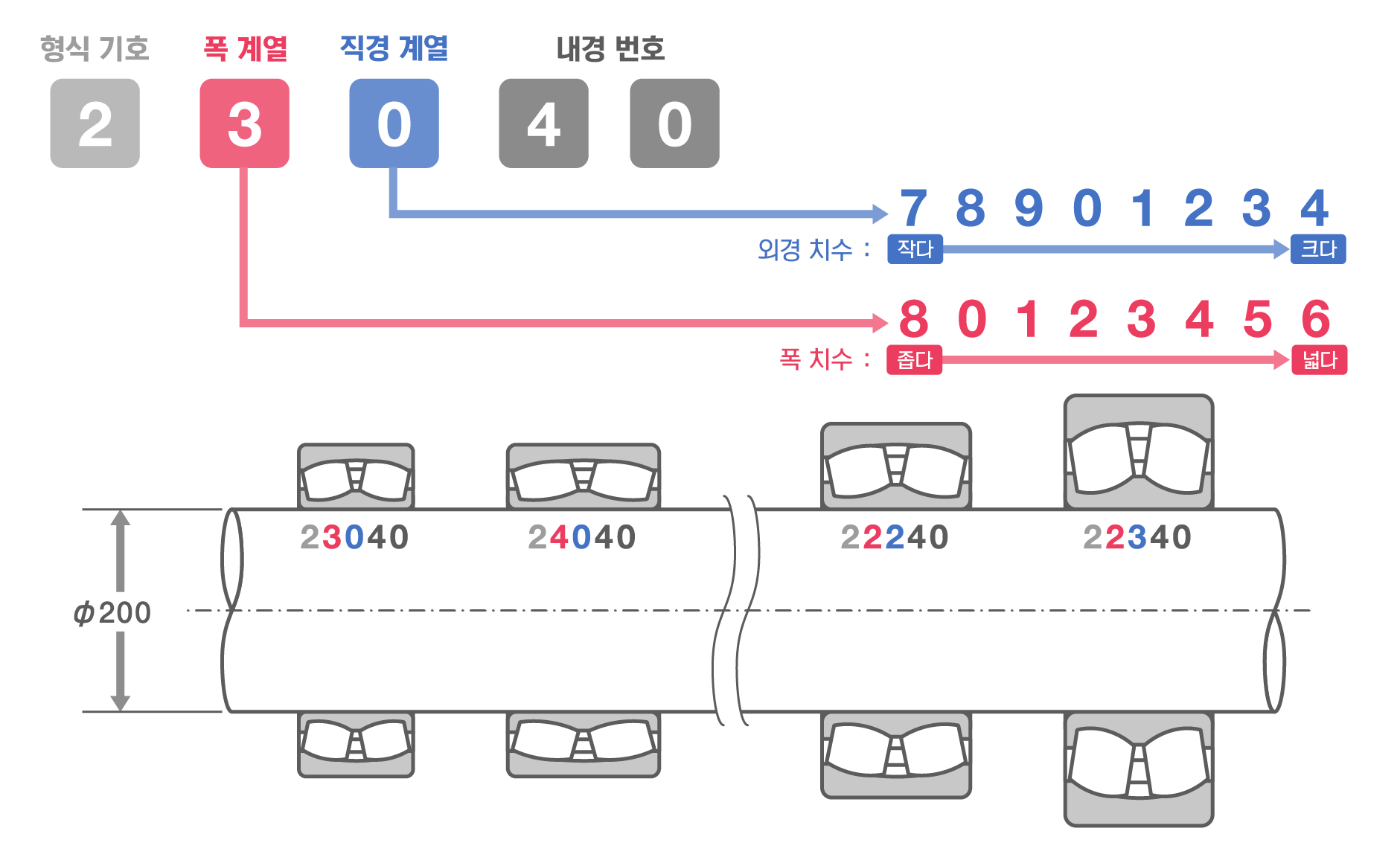

치수 계열 기호는 폭 계열 기호와 직경 계열 기호를 나타내는 2항의 숫자로 구성되나, 폭계열을 나타나는 수는 생략되는 경우가 있습니다.

베어링 공칭 번호의 내용과 배열

레이디얼 베어링 호칭 번호의 구성 : 기본 번호

광선 방위 명목상 수 윤곽: 기본적인 수

레이디얼 베어링의 폭 계열과 직경 계열

방사형 베어링 폭 및 직경 시리즈

베어링 호칭 번호의 구성 : 베어링 계열 기호

베어링 형식베어링 계열 기호형식기호보조기호
폭 계열 기호직경 계열기호
단열 깊은홈볼베어링68
69
60
62
63		6
6
6
6
6		（1）
（1）
（1）
（0）
（0）		8
9
0
2
3
단열 앵귤러볼베어링79
70
72
73		7
7
7
7		（1）
（1）
（0）
（0）		9
0
2
3
자동조심 볼베어링12
13
22
23		1
1
（1）
（1）		（0）
（0）
2
2		（0）
（0）
2
2
단열 원통롤러베어링NU10
NU2
NU22
NU3
NU23
NU4		NU
NU
NU
NU
NU
NU		1
（0）
2
（0）
2
（0）		0
2
2
3
3
4
NJ2
NJ22
NJ3
NJ23
NJ4		NJ
NJ
NJ
NJ
NJ		（0）
2
（0）
2
（0）		2
2
3
3
4
NUP2
NUP22
NUP3
NUP23
NUP4		NUP
NUP
NUP
NUP
（0）
2
（0）
2
（0）		2
2
3
3
4
N10
N2
N3
N4		N
N
N
N		1
（0）
（0）
（0）		0
2
3
4
NF2
NF3
NF4		NF
NF
NF		（0）
（0）
（0）		2
3
4
베어링 형식
베어링 계열 기호형식기호보조기호
폭 계열 기호직경 계열기호
복열 원통롤러베어링NNU49
NN30		NNU 4
3		9
0
니들롤러베어링NA48
NA49
NA59
NA69		NA
NA
NA
NA		4
4
5
6		8
9
9
9
테이퍼롤러베어링329
320
330
331
302
322
332
303
323		3
3
3
3
3
3
3
3
3		2
2
3
3
0
2
3
0
2		9
0
0
1
2
2
2
3
3
자동조심 롤러베어링230
231
222
232
213(1)
223		2
2
2
2
2
2		3
3
2
3
0
2		0
1
2
2
3
3
평면좌형 스러스트 볼베어링511
512
513
514
522
523
524		5
5
5
5
5
5
5		1
1
1
1
2
2
2		1
2
3
4
2
3
4
스러스트 자동조심 롤러베어링292
293
294		2
2
2		9
9
9		2
3
4

주(1) 베어링 시리즈 기호(213)는 203이지만, 관용적으로는 213이다.
비고 폭 계열 기호 중, ( )로 표시된 폭 계열 기호는 생략됩니다.

베어링의 호칭 번호에 대해 - 볼베어링 -

호칭 번호
구름베어링의 호칭 번호는 베어링의 형식, 주요 치수, 치수 · 회전 정도, 내부 클리어런스, 기타 사양을 표시하는 이름으로 기본 번호와 보조 기호로 구성됩니다.

베어링의 공칭 수에 대해 - 볼 베어링 -

베어링의 호칭 번호에 대해 - 롤러베어링 -

베어링의 공칭 수에 대해 - 롤러 베어링 -

레이디얼 구름베어링의 주요 치수

레이디얼 볼베어링
레이디얼 롤러베어링

방사형 롤링 베어링의 주요 치수 방사형 볼 베어링 방사형 롤러 베어링

테이퍼롤러베어링

Radial Rolling Bearings의 주요 치수: 테이퍼 롤러 베어링
구름베어링의 주요치수란

베어링 내경 d
베어링 외경 D
베어링 폭 (또는 내륜 폭) B

외륜 폭 C
조립폭 T
주요 면취 치수 r, r1

등이 베어링의 윤곽을 나타내는 치수이며 베어링을 축 및 하우징에 설치하기 위해 중요한 치수입니다.
표준품의 주요 치수는 ISO에 의해 규정되어 있으므로 호환성이 있습니다.
