2.5 스러스트 베어링
스러스트 베어링은 액시얼 하중(회전축 방향의 하중)을 지지하는 경우에 사용합니다.
전동체 형상에 따라 스러스트 볼베어링과 스러스트 롤러베어링으로 분류됩니다.

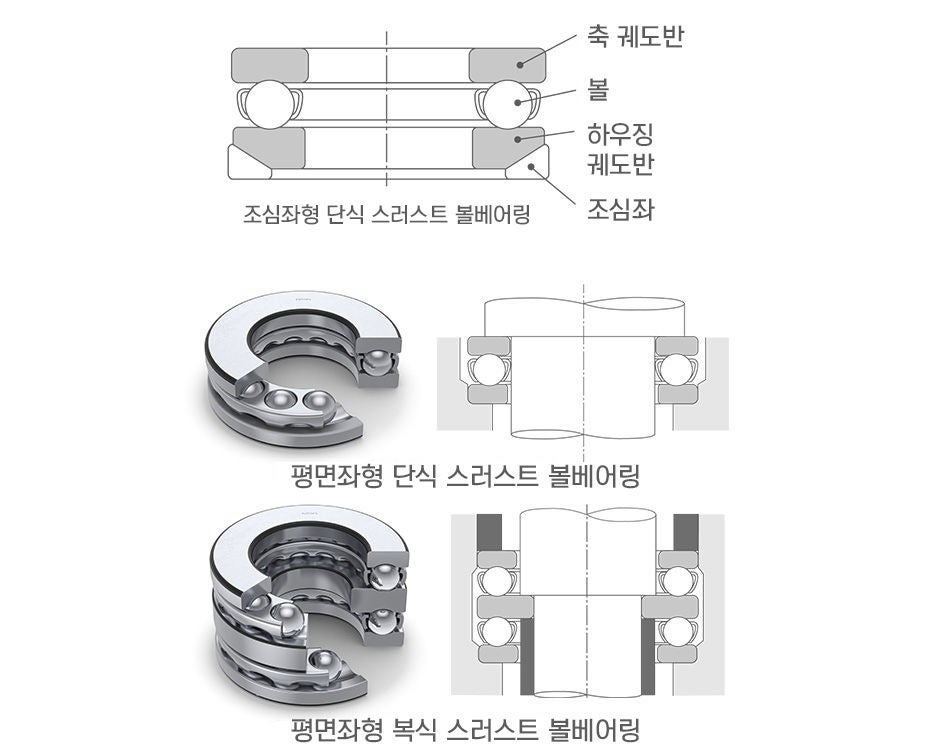

스러스트 볼베어링
- 축에 설치되는 궤도반은 축궤도반, 하우징에 설치되는 궤도반을 하우징 궤도반이라 합니다.
- 복식의 경우, 중앙의 궤도반(중앙 축궤도반)에 축을 설치하여 사용합니다.
- 단식은 한 방향의 액시얼 하중, 복식은 양 방향의 액시얼 하중을 부하할 수 있습니다..
- 설치 오차 등의 영향을 저감할 수 있도록, 하우징 궤도반을 조심좌로 지지하는 형식도 있습니다.
- 소형 베어링은 주로 강판 프레스 케이지, 대형 베어링은 주로 기계가공 케이지를 사용합니다.

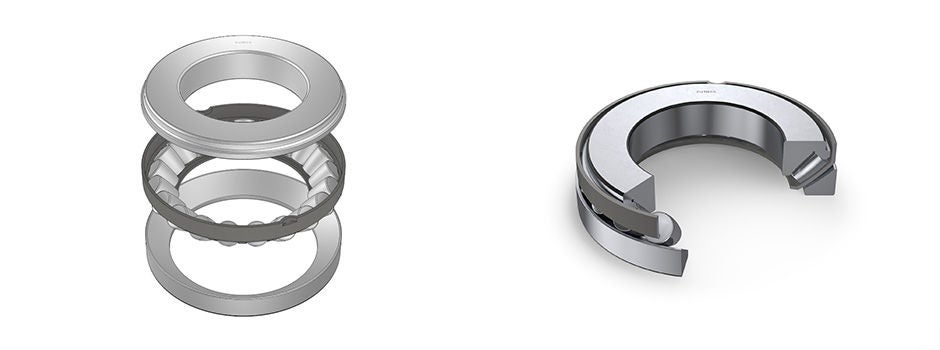

스러스트 자동조심 롤러베어링
- 전동면이 배럴형인 롤러가 경사로 배열되어 있고, 하우징 궤도반의 궤도가 구면을 이루므로, 베어링은 조심(調心) 기능을 갖습니다.
- 스러스트 부하 능력이 대단히 크고, 액시얼 하중이 부하되는 경우, 약간의 레이디얼 하중을 부하할 수 있습니다.
- 롤러와 액슬 레이스 프레임의 가장자리 사이의 슬라이딩 접촉면과 같은 윤활 성능을 보장하기 위해 저속에서도 오일 윤활이 권장됩니다.
- 축에 설치되는 궤도반은 축궤도반, 하우징에 설치되는 궤도반을 하우징 궤도반이라 합니다.
