플레이킹
| 손상상태 | 원인 | 대책 |
|---|---|---|
| 베어링이 하중을 받아 회전할 때 내륜 ·외륜의 궤도면 또는 전동체의 전동면이 구름피로에 의해 비늘모양으로 떨어지는 현상 | 과대하중 설치불량(미스얼라인먼트) 모멘트하중 이물의 침입, 물의 침입 윤활불량, 윤활제의 부적합 베어링 클리어언스의 부적정 축 · 하우징의 정도불량, 하우징의 강성불균형, 축의 변형(휨)대 녹, 부식, 스미어링, 흔(브리넬링) 으로부터 진전 |
|

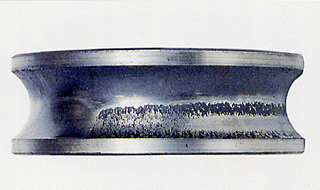

- 앵귤러 볼베어링의 내륜
- 궤도면의 반원에 걸쳐 발생한 플레이킹
- 절삭액 침입에 의한 윤활불량이 원인

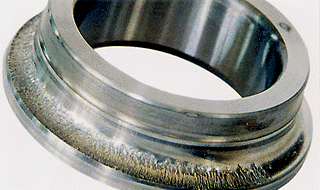

- 앵귤러 볼베어링의 내륜
- 궤도면의 반원에 걸쳐 발생한 플레이킹
- 설치시 축과 하우징의 미스얼라이먼트에 의해 발생

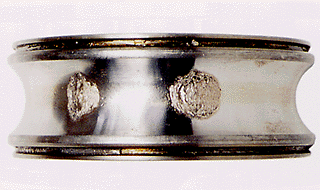

- 깊은홈 볼베어링의 내륜
- 궤도면에 발생한 볼피치의 플레이킹
- 설치시 충격하중에 의한 압흔에서 진전
- 앵귤러 볼베어링의 내륜
- 궤도면에 생긴 볼피치의 플레이킹
- 운전정지시의 충격하중에 의한 압흔으로부터 진전
- 사진 1-4의 외륜
- 궤도면에 발생한 볼피치의 플레이킹
- 운전정지시의 충격하중에 의한 압흔에서 진전

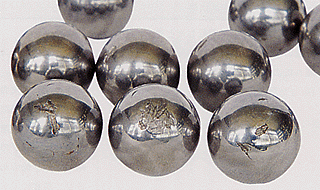

- 사진 1-4의 볼
- 볼 표면의 플레이킹
- 운전정지시의 충격하중에 의한 압흔에서 진전

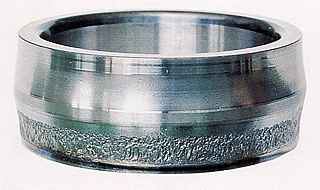

- 자동조심 로울러 베어링의 내내륜
- 궤도면의 한쪽 열에만 발생한 원주전체 플레이킹
- 과대 액셜하중에 의한 것

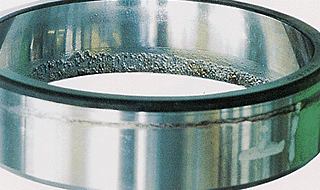

- 사진 1-7의 외륜
- 궤도면의 片側에 발생한 원주전체 플레이킹
- 과대 액셜하중에 의한 것

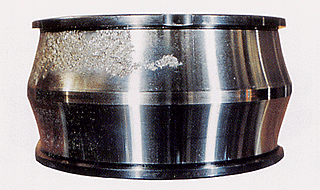

- 자동조심 로울러 베어링의 내륜
- 궤도면의 한쪽열에만 발생한 플레이킹
- 윤활불량에 의한 것

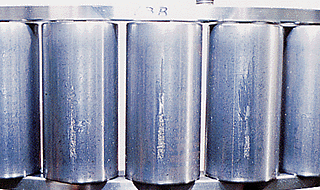

- 원통 로울러 베어링의 로울러
- 전동면의 축방향에 생긴 초기 플레이킹
- 설치불량에 의한 조립기스에서 진전
