ตลับลูกปืนเม็ดกลมสัมผัสเชิงมุม (Angular Contact Ball Bearings)
ภาพรวม
แบริ่งส์เม็ดกลมสัมผัสเชิงมุมของ เอ็น เอส เค ออกแบบเพิ่มตอบสนองความต้องการของผู้ผลิตดั้งเดิมของเครื่องจักร แบริ่งส์ชนิดนี้มีมุมสัมผัส จึงสามารถรับแรงในแนวแกนทิศทางเดียวและแรงในแนวรัศมีได้ นอกกจากนี้ แบริ่งส์มักจะใช้งานแบบประกบคู่สองตัว สามตัว สี่ตัวหรือมากกว่านั้น เมื่อรับแรงในแนวแกนขณะที่มีแรงในแนวรัศมี ดังนั้นจึงควรใช้แบริ่งส์ประกบคู่ตรงข้ามกันตั้งแต่สองตลับขึ้นไป แบริ่งส์เม็ดกลมสัมผัสเชิงมุมของ เอ็น เอส เคครอบคลุมการใช้งานที่หลากหลาย
คุณสมบัติ
- วัสดุเหล็กมีคุณภาพสูงและสะอาด ทำให้ยืดอายุการใช้งานได้ 80%
- การหล่อลื่นของ เอ็น เอส เค ใช้เทคโนโลยีที่สามารถยืดอายุและเพิ่มประสิทธิภาพของจาระบี
- ใช้เม็ดบอลเกรดสูง ทำให้เสียงเงียบและเบาในขณะที่เครื่องจักรทำงานในความเร็วรอบที่สูง
- ผิวของรางวิ่งเรียบ ลดเสียงดังและเพิ่มอายุการใช้งานของจาระบี
- มุมสัมผัส มีมุม 15, 25, 30 และ 40 องศา
- รัง มีรังพอลิเอไมด์ รังเหล็ก และรังทองเหลือง
รายการผลิตภัณฑ์
เนื่องจากแบริ่งส์ชนิดนี้มีมุมสัมผัส จึงสามารถรับแรงในแนวแกนทิศทางเดียวและแรงในแนวรัศมีได้ จากการออกแบบเมื่อมีแรงในแนวรัศมี จะเกิดแรงในแนวแกนขึ้น ดังนั้นจึงควรใช้แบริ่งส์ประกบคู่ตรงข้ามกันตั้งแต่สองตลับขึ้นไป

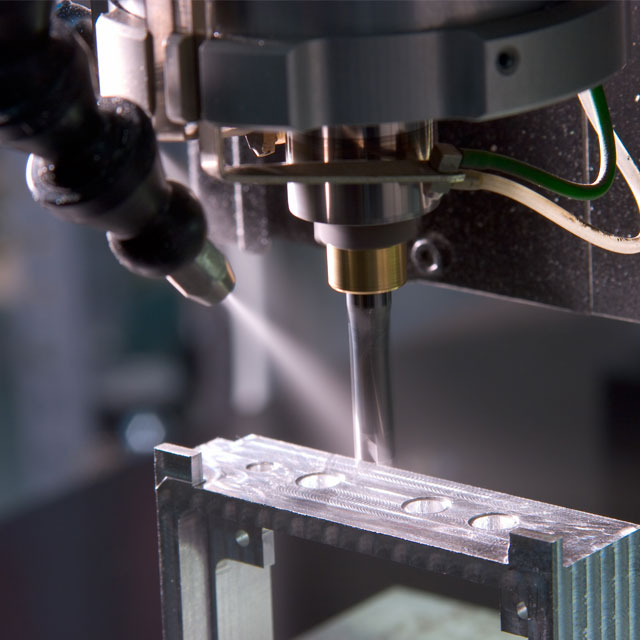

เนื่องจากความแข็งเกร็งของแบริ่งส์เม็ดกลมสัมผัสเชิงมุมแถวเดียวสามารถเพิ่มขึ้นจากการทำพรีโหลด จึงถูกใช้ในสปินเดิลตัวหลักของเครื่องมือกล ซึ่งต้องการความแม่นยำในการหมุนที่สูง
ตามปกติ รังสำหรับแบริ่งส์เม็ดกลมสัมผัสเชิงมุมที่มีมุมสัมผัส 30 องศา (สัญลักษณ์ A) หรือ 40 องศา (สัญลักษณ์ B) จะสอดคล้องกับตาราง 1 แต่ขึ้นอยู่กับการใช้งาน รังเรซินสังเคราะห์หรือรังพอลิเอไมด์เรซินถูกนำมาใช้เช่นกัน พิกัดแรงประเมินจากตารางแบริ่งส์ขึ้นอยู่กับชนิดของรังในตาราง 1
ตารางที่ 1 รังสำหรับตลับลูกปืนสัมผัสเชิงมุมตามเบอร์ลูกปืน
| เบอร์ลูกปืน | รังเหล็ก | รังทองเหลือง |
|---|---|---|
| 79A5,C | - | 7900-7940 |
| 70A | 7000-7018 | 7019-7040 |
| 70C | - | 7000-7022 |
| 72A,B | 7200-7222 | 7224-7240 |
| 72C | - | 7200-7240 |
| 73A,B | 7300-7320 | 7321-7340 |
คุณสมบัติ
- รองรับทั้งแรงในแนวรัศมีและแนวแกน
แบริ่งส์เม็ดกลมสัมผัสเชิงมุมแถวเดียว (ACBB) แถวเดียวสามารถรับแรงในแนวรัศมีและแนวแกนได้ในทิศทางเดียว โดยมีมุมสัมผัสทั่วไปที่ 30° หรือ 40° - มุมสัมผัสที่หลากหลาย
มุมสัมผัสที่มากขึ้นให้ความสามารถในการรับแรงในแนวแกนได้มากขึ้น ในขณะที่มุมสัมผัสที่น้อยลงจะดีกว่าสำหรับการหมุนด้วยความเร็วสูง - ตลับลูกปืนที่ตรงกันข้ามกันสองตัวถูกใช้เพื่อปรับระยะห่างภายใน รังเหล็กกล้าอัดเป็นวัสดุที่นิยมใช้กัน แต่รังเรซินโพลีเอไมด์มักใช้กับตลับลูกปืนที่มีความแม่นยำสูงที่มีมุมสัมผัสต่ำกว่า 30°
การใช้งาน

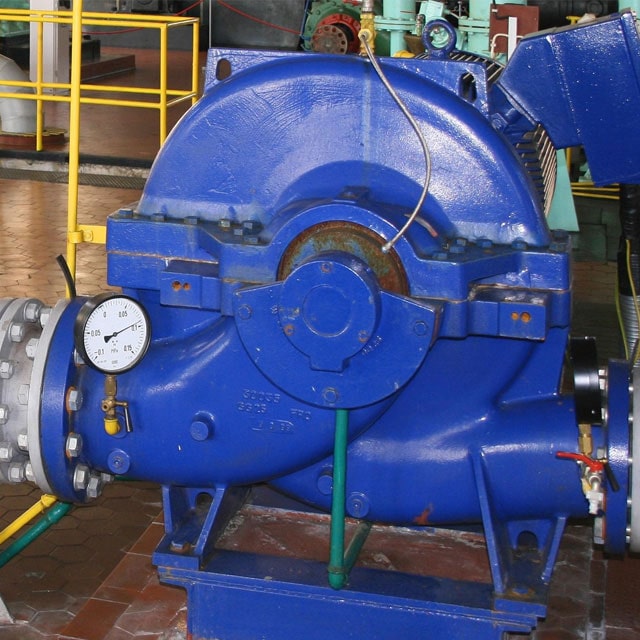

- เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความแข็งแกร่งของตลับลูกปืน เช่น ปั๊ม, คอมเพรสเซอร์, เครื่องทำความเย็นแบบสกรู, ลิฟต์
ชนิดและจุดเด่นของแบริ่งส์เม็ดกลมสัมผัสเชิงมุมประกบคู่แสดงตามรูปด้านล่าง
ประเภทและคุณสมบัติของตลับลูกปืนสัมผัสเชิงมุมที่จับคู่กัน
การจัดเรียง
ประกบแบบหลังชนหลัง (DB)
ตัวอย่างเบอร์ลูกปืน: 7208 A DB
คุณสมบัติ
รองรับโหลดแนวรัศมีและโหลดแนวแกนในทั้งสองทิศทางได้.
การประกบ
ประกบแบบหน้าชนหน้า (DF)
ตัวอย่างเบอร์ลูกปืน: 7208 B DF
คุณสมบัติ
รองรับโหลดแนวรัศมีและโหลดแนวแกนได้ทั้งสองทิศทาง เมื่อเปรียบเทียบกับประเภท DB ระยะห่างระหว่างจุดศูนย์กลางโหลดที่มีประสิทธิภาพจะน้อย ดังนั้นความสามารถในการรองรับโมเมนต์จึงด้อยกว่าประเภท DB
การประกบ
ประกบแบบหน้าไปทางเดียวกัน (DT)
ตัวอย่างเบอร์ลูกปืน: 7208 A DT
คุณสมบัติ
สามารถรับน้ำหนักแนวรัศมีและแนวแกนในทิศทางเดียวได้ เนื่องจากตลับลูกปืนสองตัวแบ่งรับน้ำหนักแนวแกนร่วมกัน จึงใช้การจัดเรียงนี้เมื่อน้ำหนักในทิศทางใดทิศทางหนึ่งหนัก
คุณสมบัติ
- การจัดเรียงที่ยืดหยุ่น
ชุดตลับลูกปืนแบบลูกปืนมุมจะกำหนดโดยการวางแนวของตลับลูกปืนเมื่อนำมารวมกัน ตลับลูกปืนสามารถจัดเรียงโดยให้ด้านหน้าของวงแหวนด้านนอกเข้าหากัน (หันหน้าเข้าหากัน/DF) โดยให้ด้านหลังเข้าหากัน (หันหลังเข้าหากัน/DB) หรือให้ด้านหน้าเรียงกันในทิศทางเดียวกัน (เรียงกัน/DT) - รองรับน้ำหนักแนวแกนและแนวรัศมี
การจัดเรียงแบบ DF และ DB สามารถรับน้ำหนักแนวรัศมีและน้ำหนักแนวแกนได้ทั้งสองทิศทาง การจัดเรียงแบบ DT ใช้สำหรับน้ำหนักแนวแกนขนาดใหญ่ในทิศทางเดียว - ความแม่นยำสูง
การจัดเรียงแบบระดับความแม่นยำ (P5 ขึ้นไป) มักใช้กับแกนหลักของเครื่องมือกล ในกรณีเหล่านี้ จะมีการใช้พรีโหลดตามสภาพการทำงานเพื่อปรับระยะห่างภายใน นอกจากนี้ยังใช้อุปกรณ์ประกอบพิเศษอีกด้วย
การใช้งาน
- ปั๊ม, คอมเพรสเซอร์, เครื่องทำความเย็นแบบสกรู, ลิฟต์
แบริ่งส์ชนิดนี้มีการประกบแบบหลังชนหลังเช่นเดียวกับแบริ่งส์เม็ดกลมสัมผัสเชิงมุม แต่แหวนในและแหวนนอกรวมกันเป็นชิ้นเดียว สามารถรับแรงในแนวแกนทั้งสองทิศทางและรับแรงโมเมนต์ได้ดี แบริ่งส์ชนิดนี้มักใช้เป็นแบริ่งส์ด้านยึด
รังที่ใช้เป็นรังเหล็กปั๊มขึ้นรูป
แหวนในแยกเป็นสองชิ้นตามแนวรัศมี แบริ่งส์นี้ออกแบบสำหรับการรรับแรงในแนวแกนทั้งสองทิศทาง มีมุมสัมผัส 35 องศา รับแรงในแนวแกนได้มาก แบริ่งส์ชนิดนี้เหมาะกับการรับแรงในแนวแกนหรือแรงผสมเมื่อแรงในแนวแกนสูง รังเป็นรังทองเหลือง
คำถามที่พบบ่อย
ความหนาของวงแหวนด้านนอกของแบริ่งส์เม็ดกลมแบบสัมผัสเชิงมุม (Angular Contact Ball Bearings - ACBBs) มีความแตกต่างกันระหว่างด้านที่มีเครื่องหมายและด้านที่ไม่มีเครื่องหมาย เนื่องจากมุมสัมผัสระหว่างวงแหวนด้านนอกและเม็ดบอล ในทางกลับกัน แบริ่งส์เม็ดกลมร่องลึก (Deep Groove Ball Bearings - DGBBs) จะมีความหนาของวงแหวนด้านนอกเท่ากันทั้งสองด้าน
นอกจากนี้
• ACBBs จะมีรหัสกำหนดเป็นซีรีส์ 7xxx
• DGBBs จะมีรหัสกำหนดเป็นซีรีส์ 6xxx
แบริ่งส์เม็ดกลมแบบสัมผัสเชิงมุมสองแถว (Double-row ACBBs) สามารถรับแรงตามแนวแกน (Axial load) ได้ทั้งสองทิศทาง แต่มีตัวเลือกของมุมสัมผัสที่จำกัด
สำหรับการจัดเรียง ACBB หรือการใช้แบริ่งส์แถวเดียวหลายตัวรวมกัน สามารถรับแรงตามแนวแกนได้เพียงทิศทางเดียว ขึ้นอยู่กับวิธีการจัดเรียง อย่างไรก็ตาม การใช้ตลับลูกปืนหลายตัวร่วมกันไม่มีข้อจำกัดในเรื่องมุมสัมผัส ทำให้สามารถเลือกมุมสัมผัสได้ตามความเหมาะสมเพื่อให้สอดคล้องกับสัดส่วนของแรงในแนวรัศมีกับแรงตามแนวแกน
นอกจากนี้ ค่าช่องว่างภายใน (Clearance) และความแม่นยำของการจัดเรียง ACBB จะถูกควบคุมในฐานะชุดเดียวกัน เพื่อให้เกิดระดับความสั่นสะเทือน/เสียง และความแม่นยำในการหมุนที่คงที่ ในทางกลับกัน การใช้แบริ่งส์แบบแถวเดียวสองตัวที่ถูกควบคุมแยกกัน อาจทำให้คุณสมบัติที่ได้เมื่อรวมกันแตกต่างกันมากขึ้น
ตามชื่อของแบริ่งส์เม็ดกลมแบบสัมผัสเชิงมุม (ACBB) เม็ดบอลและวงแหวนด้านนอกจะสัมผัสกันในแนวทแยงที่มุมสัมผัสที่กำหนดไว้ มุมสัมผัสนี้ส่งผลต่อการสัมผัสแบบเอียงระหว่างเม็ดบอลกับวงแหวนด้านนอก ซึ่งจะมีผลต่อความเร็วจำกัด (Limiting speed) และความสามารถในการรับโหลด (Load capacity)
ยิ่งมุมสัมผัสมีขนาดใหญ่ ความสามารถในการรับแรงตามแนวแกน (Axial load capacity) ของแบริ่งส์ก็จะยิ่งสูงขึ้น
