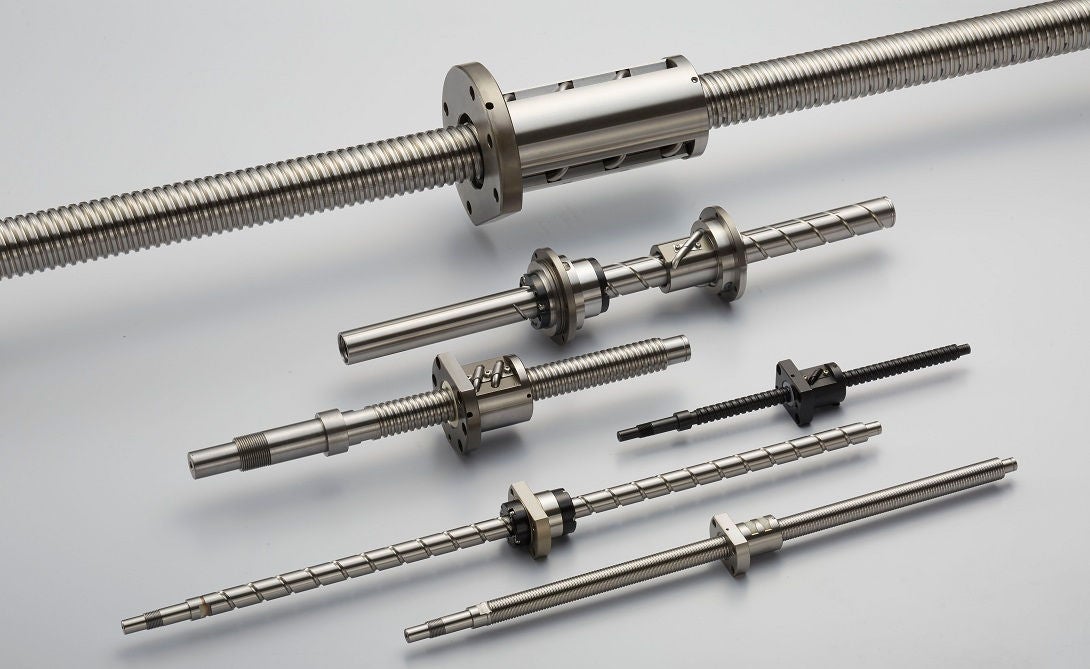

บอลสกรู (Ball Screw)

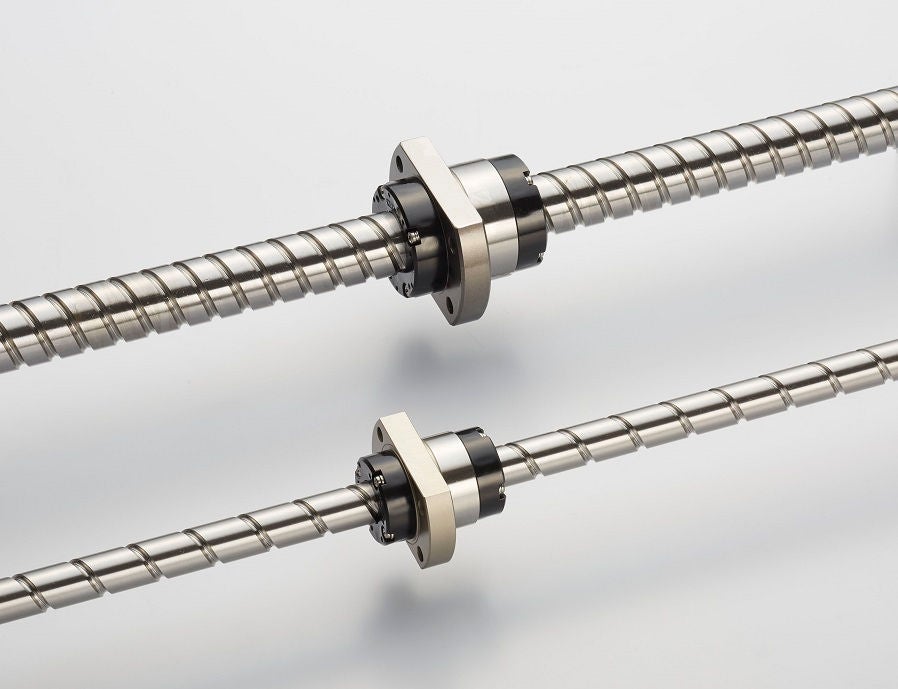

·มีให้เลือกทั้งตัวเบี่ยงปลาย ตัวเบี่ยงตรงกลาง หรือ น็อต SRC รุ่นนี้มอบโซลูชันที่เงียบ
สําหรับการทํางานความเร็วสูงในเครื่องมือกล ปลายเพลายังไม่เสร็จโดยค่าเริ่มต้น

·เส้นผ่านศูนย์กลาง เพลา: φ32–φ50
· ตะกั่ว: 5-20 มม
·พรีโหลด:ใช่ (ออฟเซ็ตพรีโหลด)
· ความแม่นยํา:C5

ไม่ใช่ E3241 NSK บอลสกรูมาตรฐาน รุ่น SS ความเร็วสูง

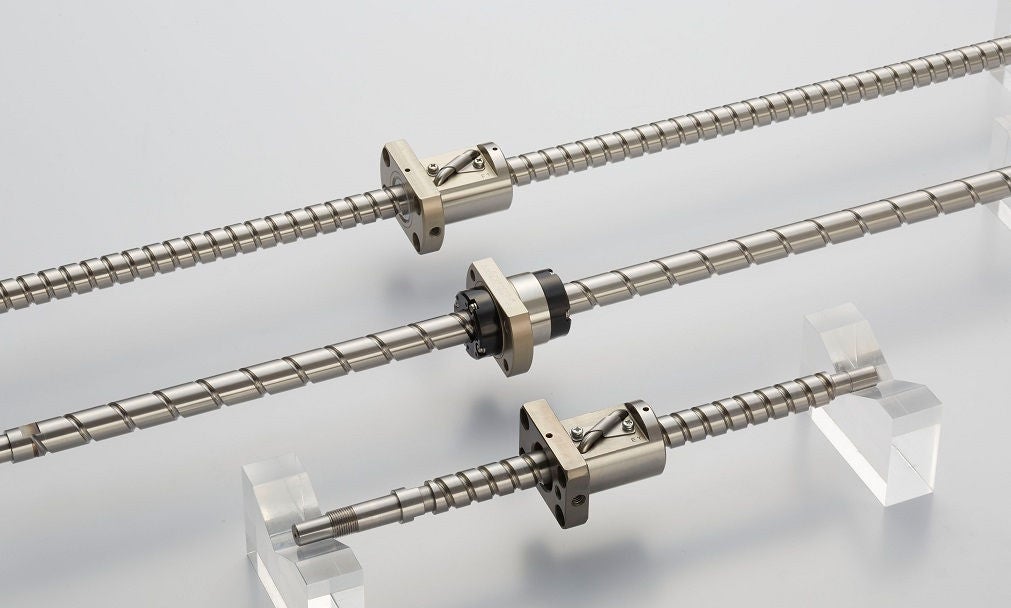

· รุ่น FA ขนาดกะทัดรัดสําหรับอุปกรณ์ขนาดเล็กมีปลายเพลาสําเร็จรูปที่มีความแม่นยํา

·เส้นผ่านศูนย์กลาง เพลา: φ10–φ32
· ตะกั่ว: 4-32 มม
·พรีโหลด:ใช่ (พรีโหลดลูกขนาดใหญ่)
ระยะห่าง (ต่ํากว่า 0.005 มม.)
· ความแม่นยํา: C3, C5

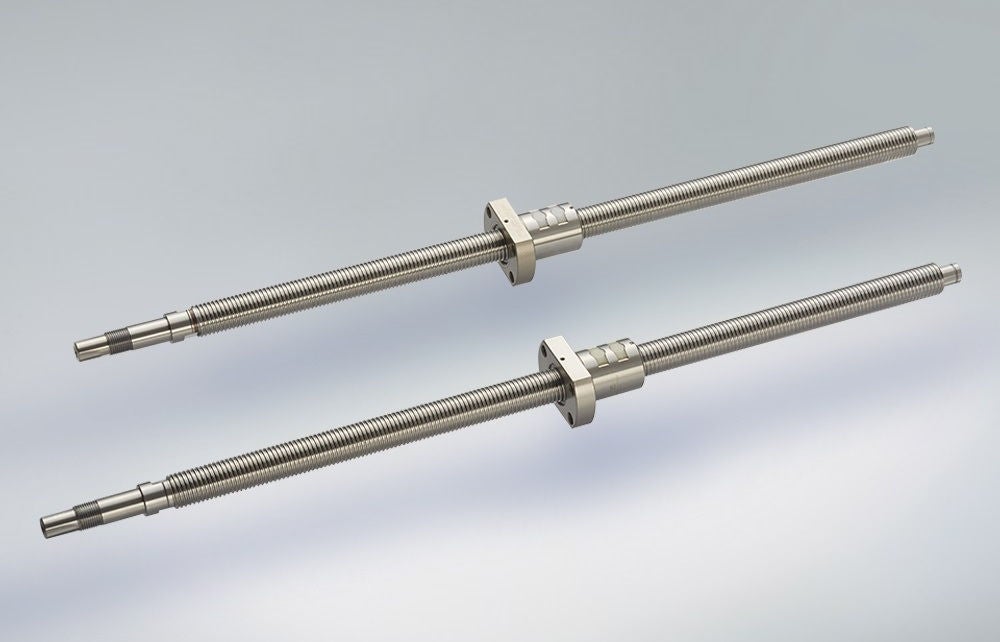

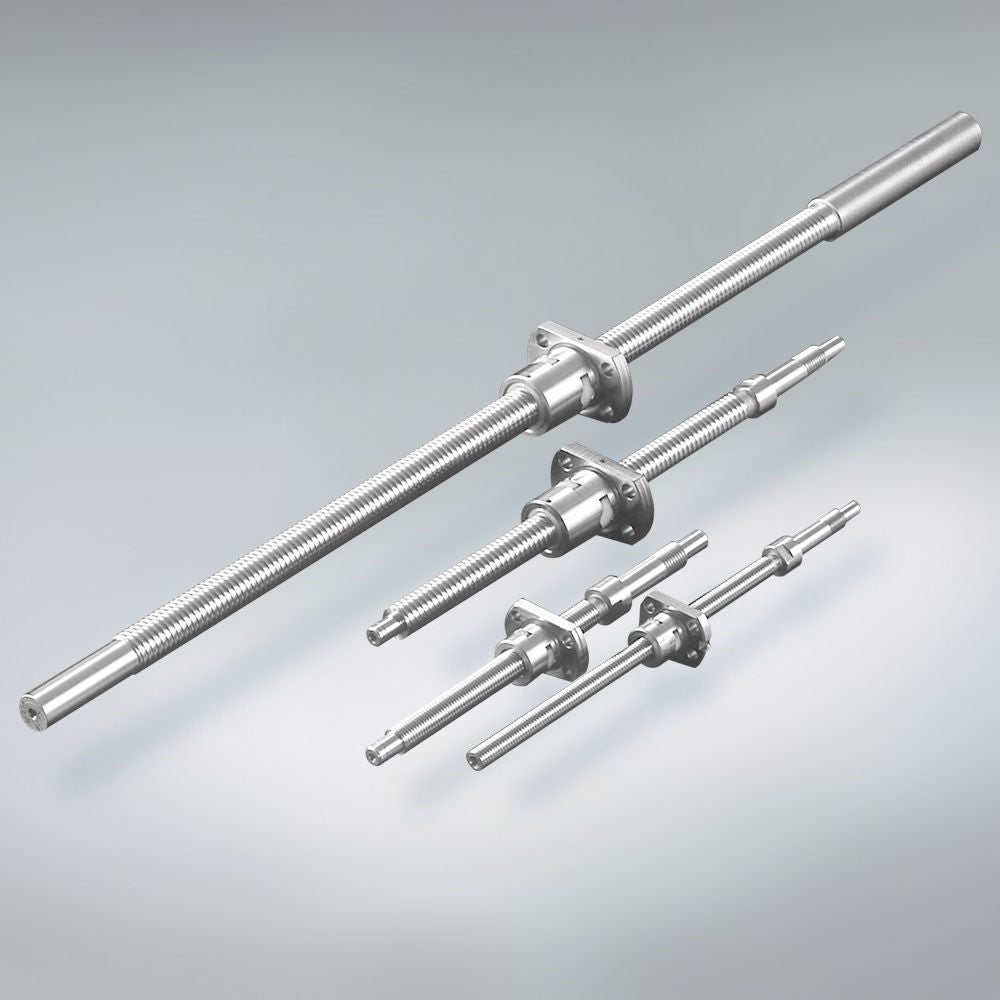

MA รุ่น ตะกั่วขนาดเล็กพร้อมปลายเพลาสําเร็จรูปที่มีความแม่นยํา

·เส้นผ่านศูนย์กลาง เพลา: φ4–φ16
· ตะกั่ว: 1-2.5 มม
·พรีโหลด: ใช่ (พรีโหลดลูกขนาดใหญ่)
ระยะห่าง (ต่ํากว่า 0.005 มม.)
· ความแม่นยํา: C3

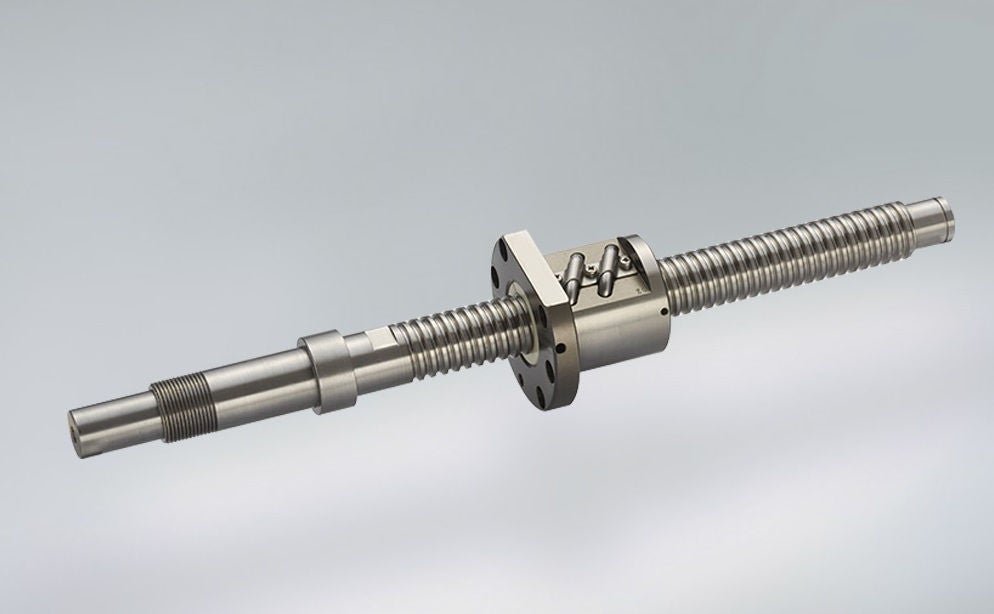

รุ่น SA สําหรับเครื่องมือกลมีปลายเพลาสําเร็จรูปที่มีความแม่นยํา

· เส้นผ่านศูนย์กลาง เพลา: φ20–φ50
· ตะกั่ว: 4-12 มม
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต, พรีโหลดน็อตคู่)
· ความแม่นยํา:C5

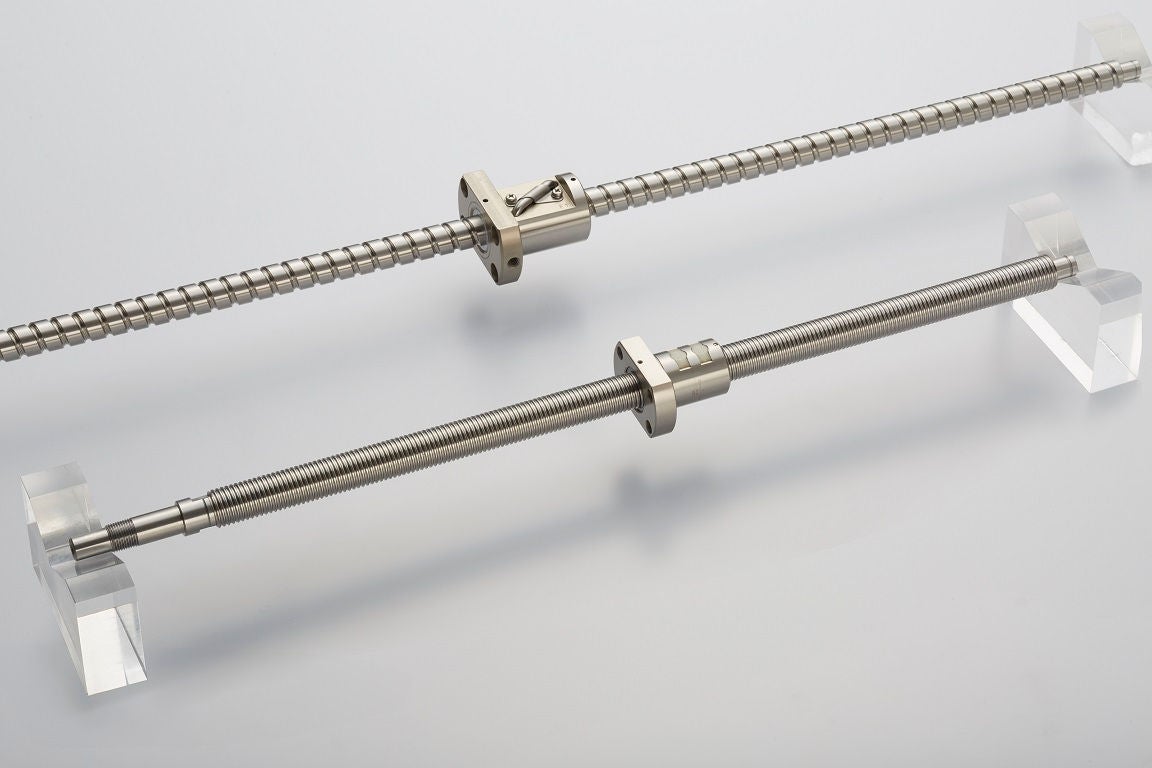

ด้วยปลายเพลาสําเร็จรูปที่มีความแม่นยํา รุ่น KA สแตนเลส

·เส้นผ่านศูนย์กลาง เพลา: φ6–φ20
· ตะกั่ว: 1-20 มม
·พรีโหลด:ใช่ (พรีโหลดลูกขนาดใหญ่)
· ความแม่นยํา: C3, C5

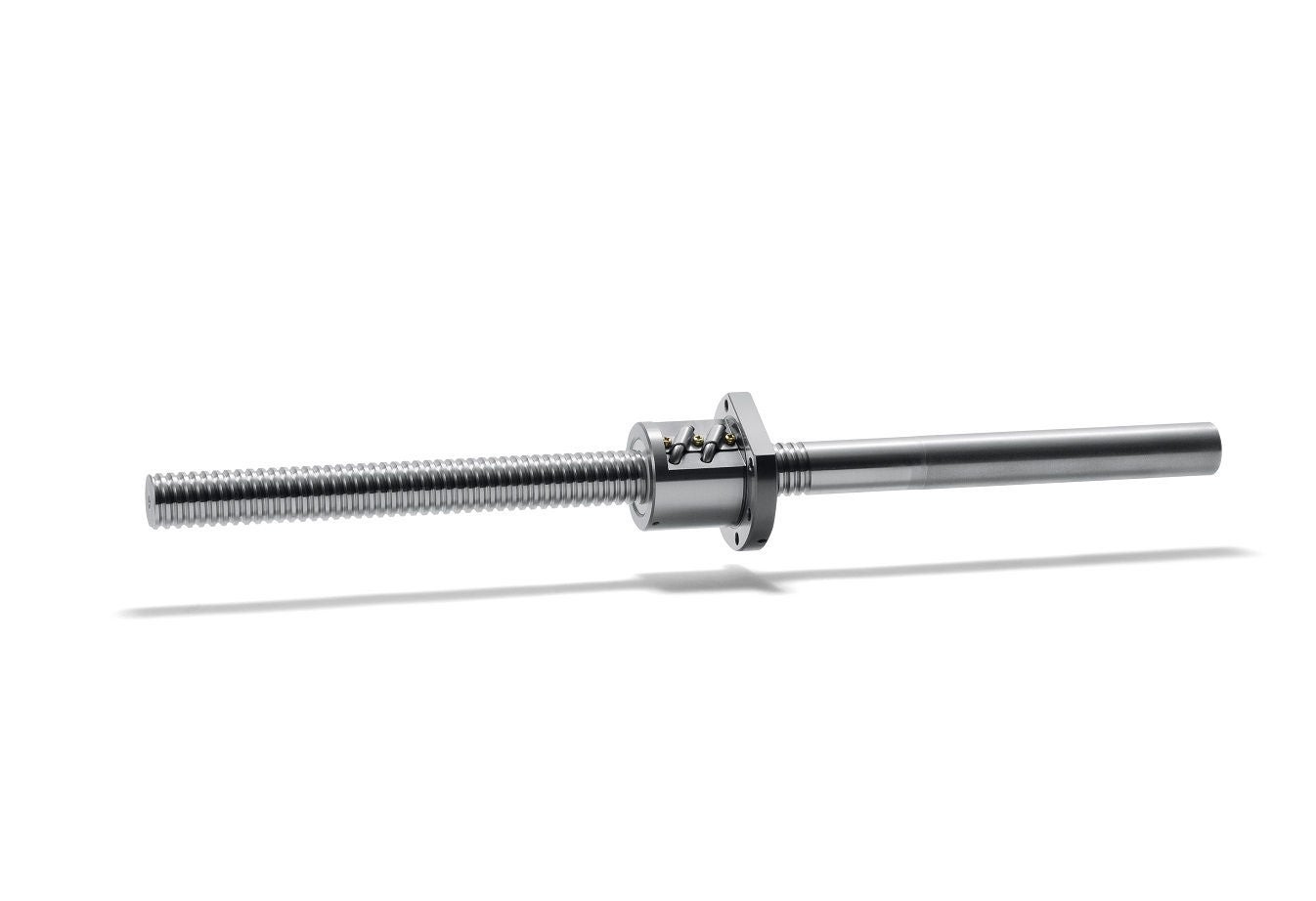

รุ่น FS สําหรับผลิตภัณฑ์ที่ไม่ได้กลึงปลายเพลาที่มีความแม่นยําและอุปกรณ์ขนาดเล็ก

·เส้นผ่านศูนย์กลาง เพลา: φ10–φ32
· ตะกั่ว: 4-32 มม
·พรีโหลด:ระยะห่าง (ต่ํากว่า 0.005 มม.)
· ความแม่นยํา: C3, C5

ปลายเพลาที่มีความแม่นยําไม่ผ่านการกลึง รุ่น MS ขนาดเล็กและขนาดเล็ก

·เส้นผ่านศูนย์กลาง เพลา: φ4–φ16
· ตะกั่ว: 1-2.5 มม
·พรีโหลด: ระยะห่าง (ต่ํากว่า 0.005 มม.)
· ความแม่นยํา: C3

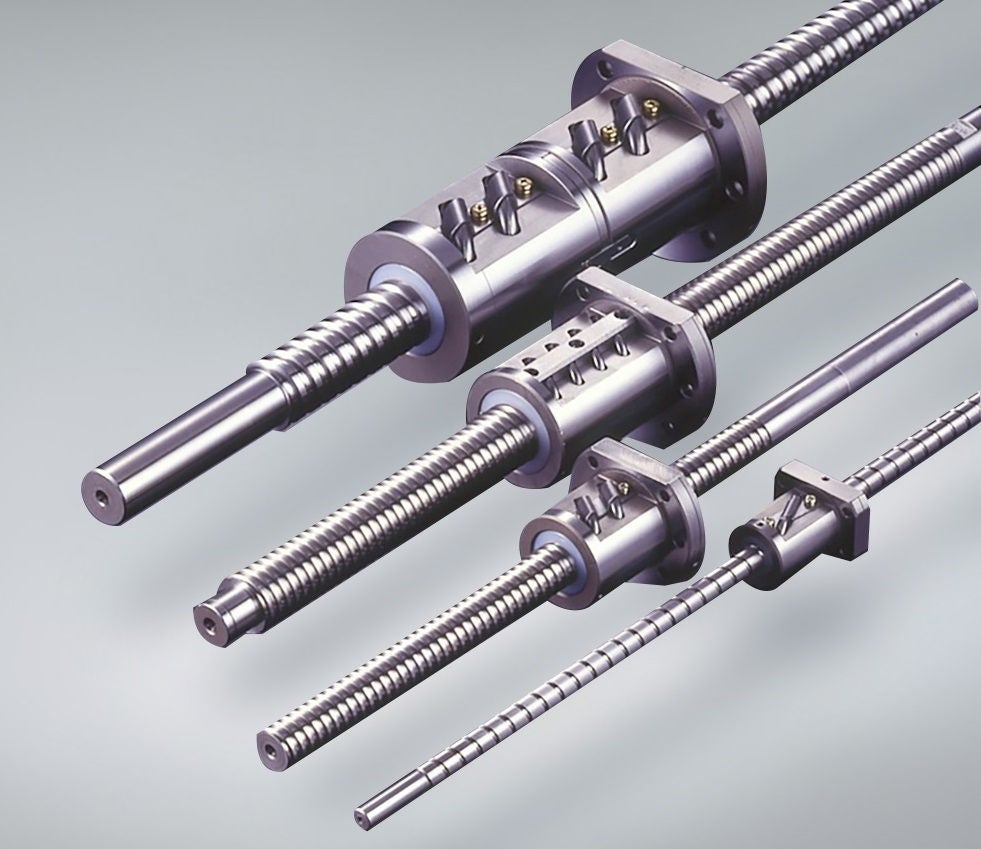

รุ่น SS สําหรับเครื่องมือกล ปลายเพลายังไม่เสร็จโดยค่าเริ่มต้น

· เส้นผ่านศูนย์กลาง เพลา: φ20–φ50
· ตะกั่ว: 4-12 มม
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต, พรีโหลดน็อตคู่)
· ความแม่นยํา:C5

·เหมาะอย่างยิ่งสําหรับหุ่นยนต์เชิงเส้นแอคชูเอเตอร์เพลาเดี่ยวและอุปกรณ์พาหะอื่น ๆ

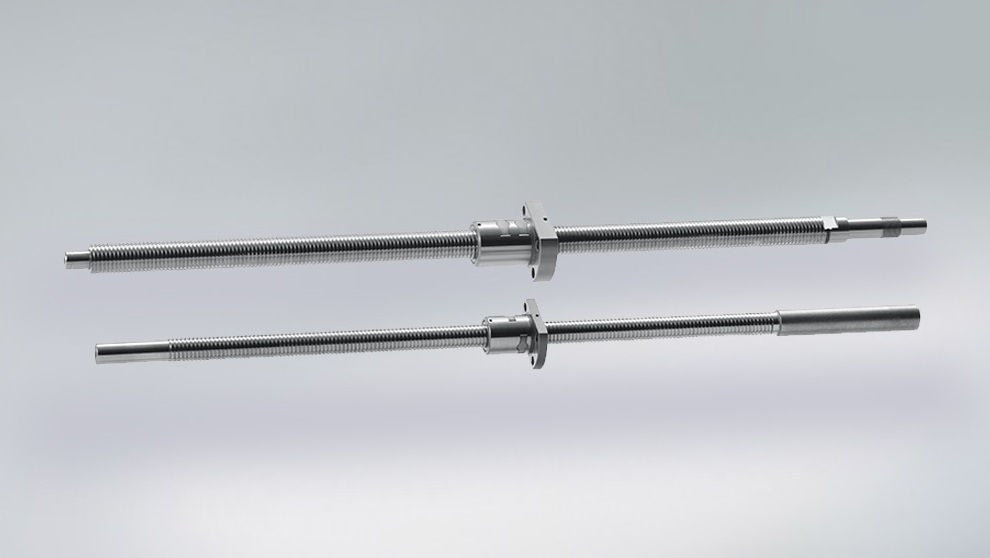

รุ่น VFA
·เส้นผ่านศูนย์กลาง เพลา: φ12, φ15
· ตะกั่ว:10 มม., 20 มม
· พรีโหลด: ระยะห่าง (ต่ํากว่า 0.010 มม.)
· ความแม่นยํา: Ct7

รุ่น RMA
·เส้นผ่านศูนย์กลาง เพลา:φ6- φ12
· ตะกั่ว:1 มม., 1.5 มม., 2 มม
· พรีโหลด: ระยะห่าง (ต่ํากว่า 0.020 มม.)
· ความแม่นยํา: Ct7

·เหมาะอย่างยิ่งสําหรับหุ่นยนต์เชิงเส้นแอคชูเอเตอร์เพลาเดี่ยวและอุปกรณ์พาหะอื่น ๆ
ผลิตภัณฑ์ที่ยังไม่ผ่านการแปรรูปปลายเพลา

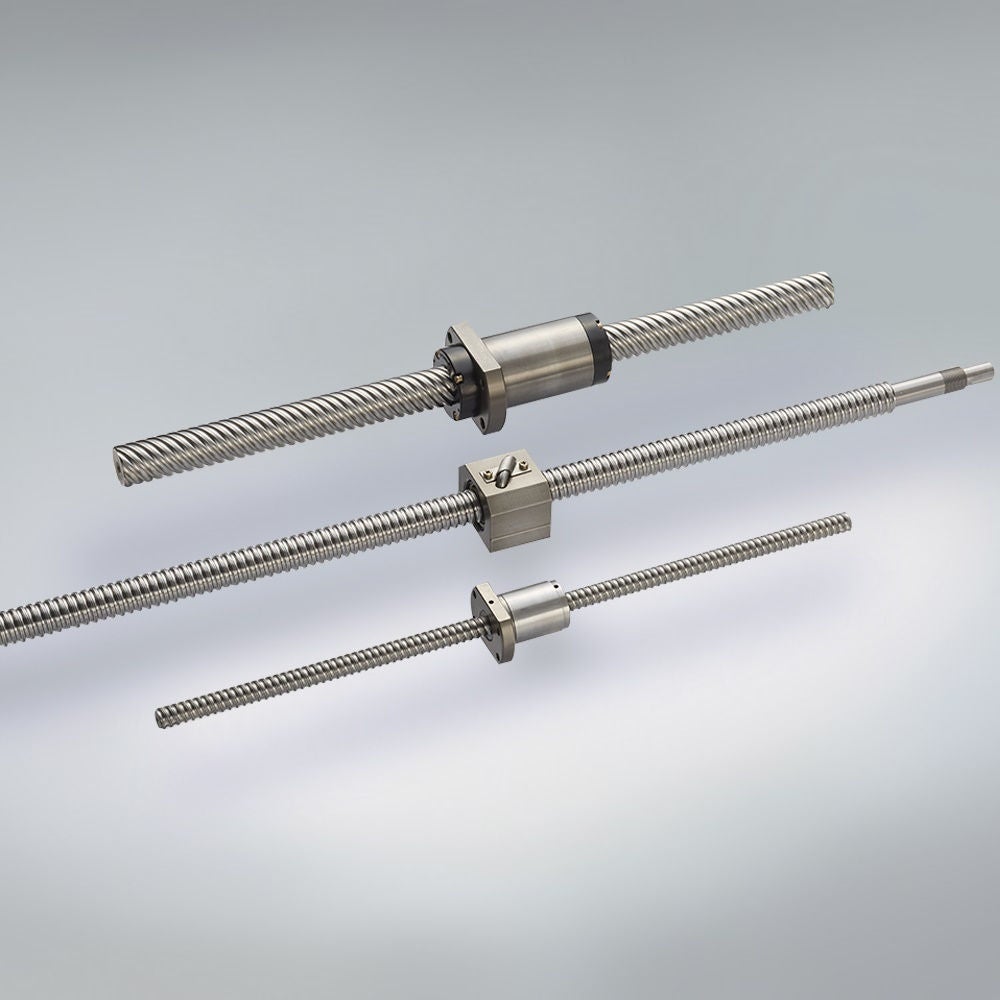

รุ่น RMS
·เส้นผ่านศูนย์กลาง เพลา:φ6- φ12
· ตะกั่ว:1 มม., 1.5 มม., 2 มม
· พรีโหลด: ระยะห่าง (ต่ํากว่า 0.020 มม.)

รุ่น R
·เส้นผ่านศูนย์กลาง เพลา: φ10–φ50
· ตะกั่ว:3–80 มม
·พรีโหลด:ระยะห่าง (0.10–0.023 มม.)
· ความแม่นยํา: Ct10
· ความแม่นยํา: Ct7
　รุ่น RNFTL
รุ่น RNFBL
รุ่น RNCT
RNFCL โมเดิล
รุ่น RNSTL

· ซีรีส์ ตะกั่วขนาดเล็กและขนาดกลางที่มี "ความเร็วสูง" และ "ความเงียบ" โดยใช้ระบบ SRC

เส้นผ่านศูนย์กลางเพลา: φ28 ถึง φ63
ตะกั่ว 5mm, 8mm, 10mm, 12mm, 16mm
มีพรีโหลด (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต)
ระยะห่าง (0.005 มม. หรือน้อยกว่า 0.020 มม. หรือน้อยกว่า)
เกรดความแม่นยํา C0, C1, C2, C3, C5, Ct7
·มี "ซีล X1" สําหรับปิดผนึก สิ่งแปลกปลอมและจาระบี

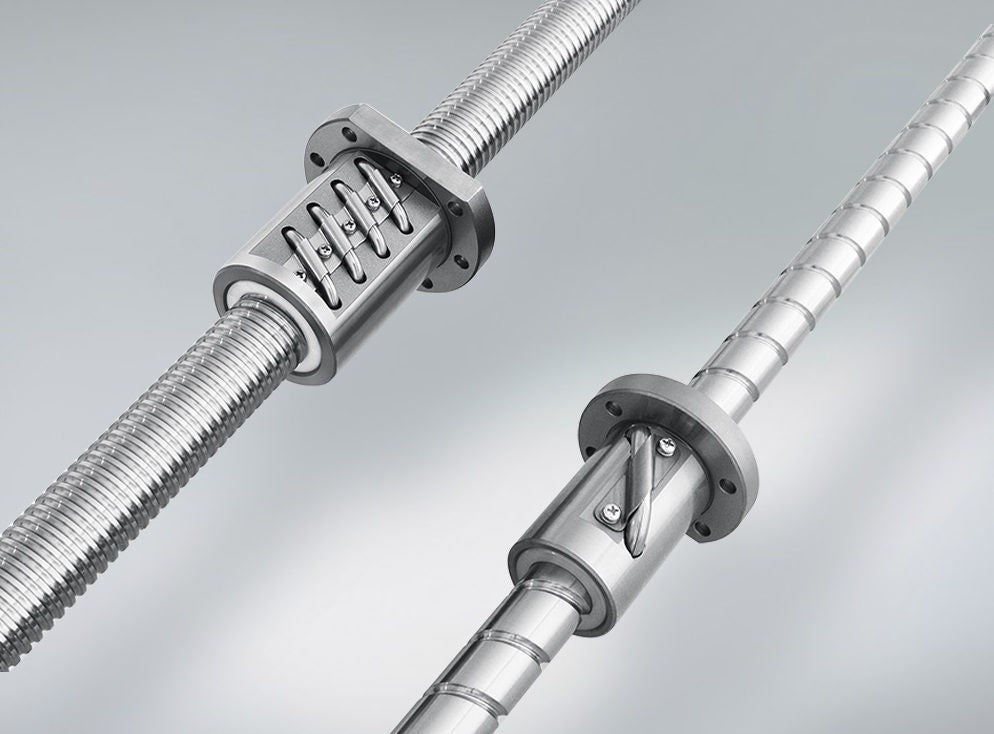

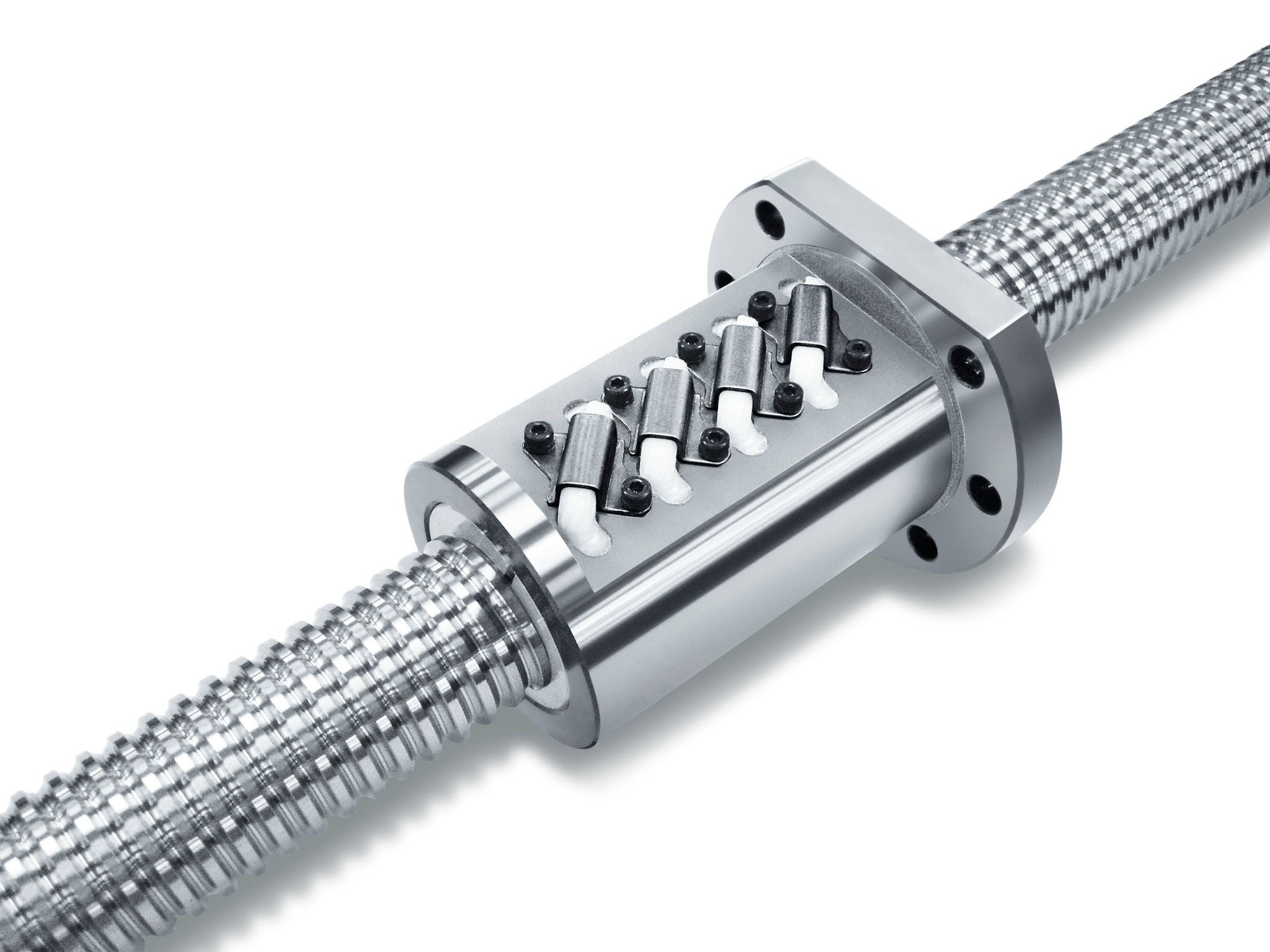

·รุ่นทูบูส่งคืนลูกบอลที่ใช้การไหลเวียนของลูกบอลมาตรฐานที่มีเส้นผ่านศูนย์กลางเพลาและการรวมกันของตะกั่วที่หลากหลาย

·เส้นผ่านศูนย์กลาง เพลา: φ10–φ200
· ตะกั่ว: 10-50 มม
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต, พรีโหลดน็อตคู่)
ระยะห่าง (ต่ํากว่า 0.005, 0.020 หรือ 0.050 มม.)
· ความแม่นยํา: C0, C1, C2, C3, C5, Ct7

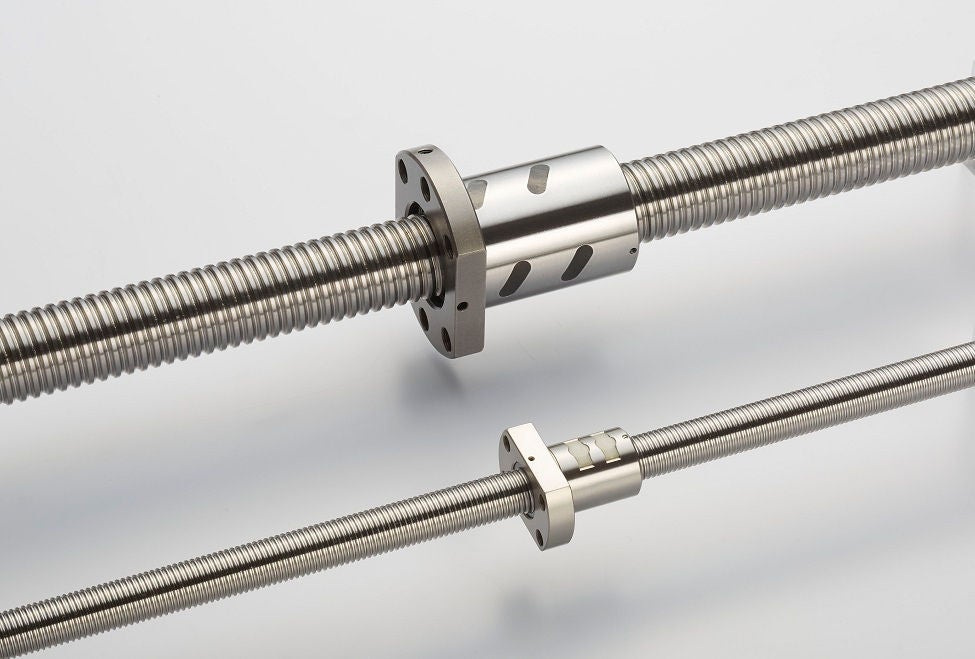

Ldeal สําหรับการกําหนดค่าตะกั่วสั้นระบบหมุนเวียนลูกบอลนี้ช่วยให้สามารถใช้บอลสกรูได้
ถั่วที่มีเส้นผ่านศูนย์กลางภายนอกน้อยที่สุด

·เส้นผ่านศูนย์กลาง เพลา: φ4–φ100
· ตะกั่ว:0.5–20 มม
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต, พรีโหลดน็อตคู่)
ระยะห่าง (ต่ํากว่า 0.005, 0.020 หรือ 0.050 มม.)
· ความแม่นยํา: C0, C1, C2, C3, C5, Ct7

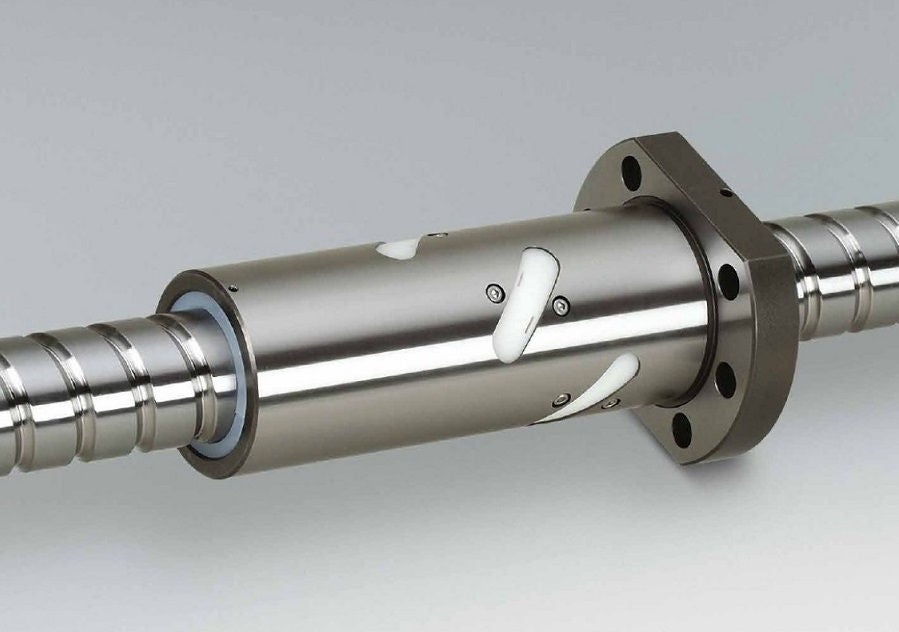

วิธีการหมุนเวียนด้วยเส้นผ่านศูนย์กลางภายนอกของน็อตบอลสกรูที่เล็กที่สุดและเหมาะสําหรับลีดขนาดเล็ก
การทํางานด้วยความเร็วสูงและมีเสียงรบกวนต่ําทําได้โดยใช้เส้นทางการหมุนเวียนลูกบอลที่ราบรื่นและเทคโนโลยีเพื่อลดแรงกระแทกของลูกบอล
· รูปทรง หน้าแปลน น็อต สอดคล้องกับมาตรฐาน DIN ของยุโรป

เส้นผ่านศูนย์กลางเพลา: φ32 ถึง φ63
ตะกั่ว 10 มม. 15 มม. 20 มม. 30 มม
มีพรีโหลด (ออฟเซ็ตพรีโหลด)
ระยะห่าง (0.005 มม. หรือน้อยกว่า 0.020 มม. หรือน้อยกว่า 0.050 มม. หรือน้อยกว่า)
เกรดความแม่นยํา C0, C1, C2, C3, C5, Ct7

มุ่งเป้าไปที่สายสกรูหลายเกลียวขนาดใหญ่
· ตะกั่ว 1-3 เท่าของเส้นผ่านศูนย์กลางภายนอกของเพลาเหมาะสําหรับอัตราการป้อนสูง

·เส้นผ่านศูนย์กลาง เพลา: φ12–φ50
· ตะกั่ว:16-80 มม
·พรีโหลด:ใช่ (พรีโหลดลูกขนาดใหญ่)
ระยะห่าง (น้อยกว่าหรือเท่ากับ 0.005, 0.020 หรือ 0.050 มม.)
· ความแม่นยํา: C1, C2, C3, C5, Ct7

รุ่นนี้มอบโซลูชันขนาดกะทัดรัดและเงียบสําหรับการทํางานความเร็วสูงในการตัดเฉือน
อุปกรณ์โดยใช้ตัวเบี่ยงปลายหรือตรงกลาง

·เส้นผ่านศูนย์กลาง เพลา: φ40–φ63
· ตะกั่ว: 16 มม. 20 มม. 25 มม. 30 มม
·พรีโหลด:ใช่ (ออฟเซ็ตพรีโหลด)
· ความแม่นยํา: C3, C5
· รองรับการใช้งาน กับ ซีล X1 สําหรับการซีล จาระบี ในสภาพแวดล้อมที่ปนเปื้อน

รุ่นนี้มอบโซลูชันที่กะทัดรัดและเงียบสําหรับการทํางานด้วยความเร็วสูง
ในอุปกรณ์เครื่องจักรกลโดยใช้ระบบหมุนเวียน SRC
·เหมาะอย่างยิ่งสําหรับการกําหนดค่าตะกั่วขนาดเล็กถึงขนาดกลาง

·เส้นผ่านศูนย์กลาง เพลา: φ32–φ63
· ตะกั่ว:5 มม., 10 มม., 12 มม.
·พรีโหลด:ใช่ (ออฟเซ็ตพรีโหลด)
· ความแม่นยํา: C3, C5
· รองรับการใช้งาน กับ ซีล X1 สําหรับการซีล จาระบี ในสภาพแวดล้อมที่ปนเปื้อน

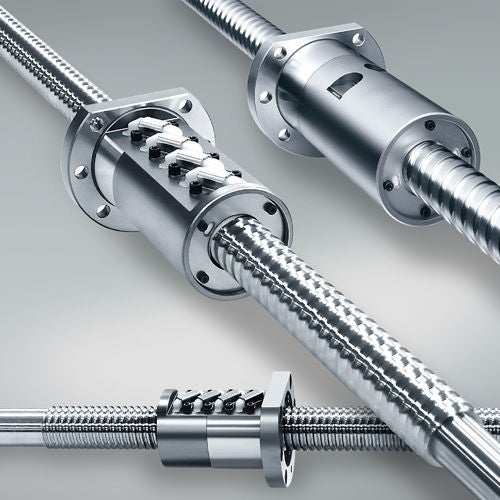

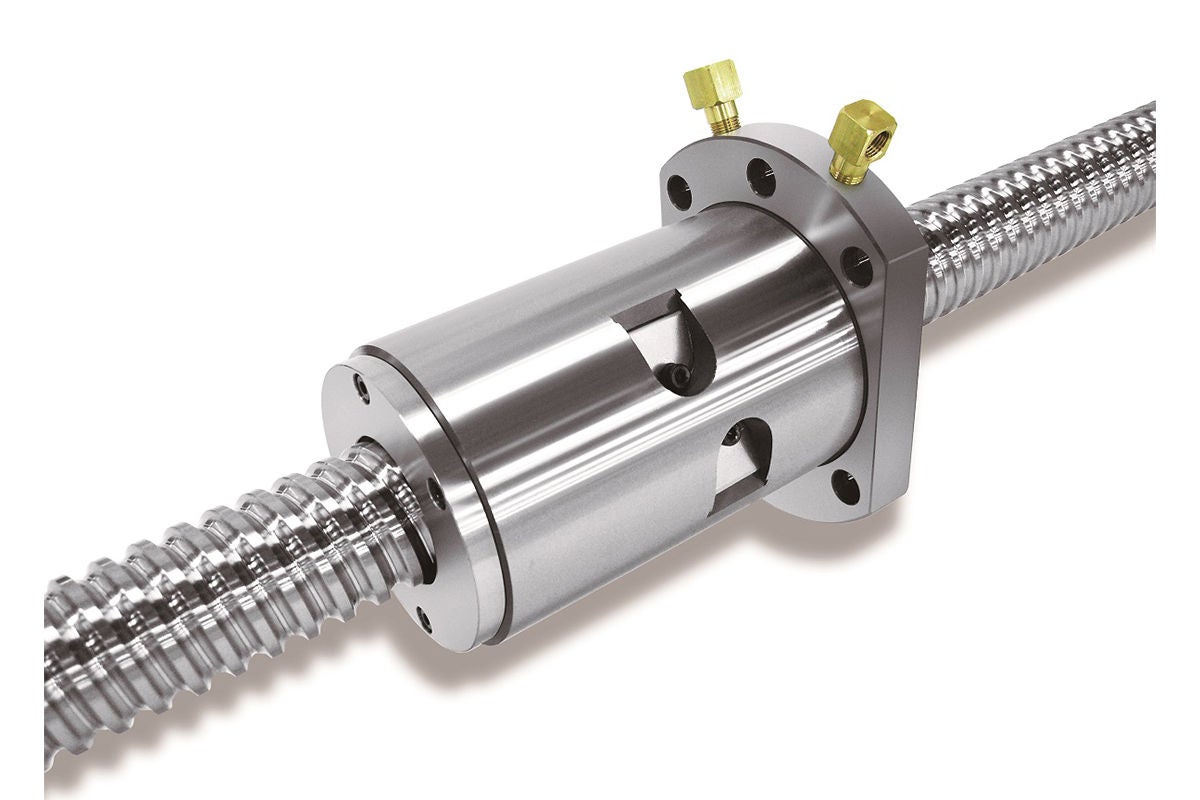

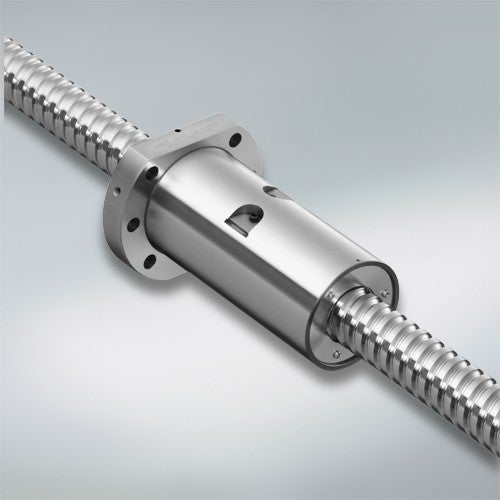

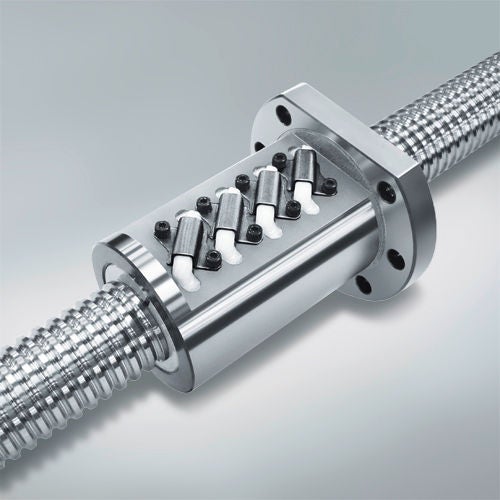

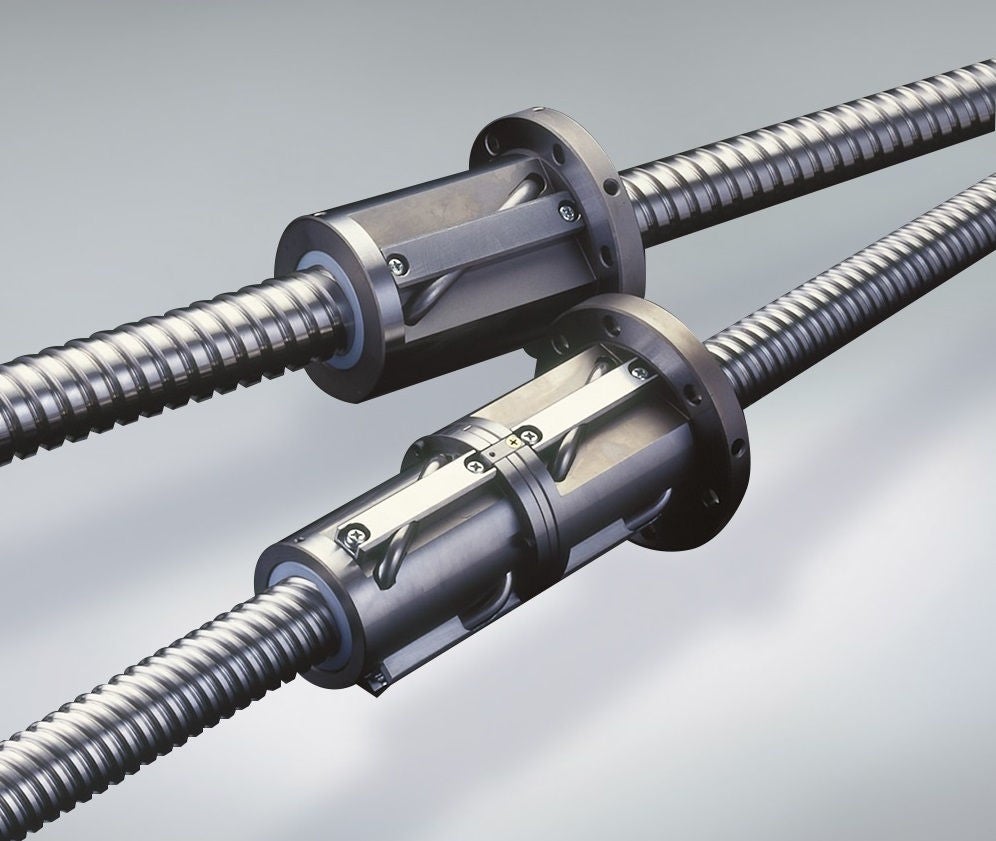

ไม่ใช่ ESP-101025 เครื่องมือกลความเร็วสูงรุ่น HMS

บอลสกรูท่อกลับ ค่า d · n ที่อนุญาต 100,000 สําหรับรุ่น น็อต HZC และ HDC หรือ
135,000 สําหรับรุ่น HZF และ HDF

· เส้นผ่านศูนย์กลาง เพลา: φ36–φ55
· สายนําไฟฟ้า : 16 มม. 20 มม. 25 มม. 30 มม. 32 มม. 36 มม
·พรีโหลด:ใช่ (พรีโหลดออฟเซ็ตพรีโหลดพรีโหลดน็อตคู่)
· ความแม่นยํา: C3, C5

ประสิทธิภาพที่ยอดเยี่ยมในการใช้งานเซมิคอนดักเตอร์และอิเล็กทรอนิกส์
การออกแบบความเร็วสูงเงียบและกะทัดรัดใช้ตัวเบี่ยงปลายเพื่อตอบสนองความต้องการ
สําหรับโซลูชั่นที่มีความแม่นยําสูง เครื่องกลึงขนาดเล็ก และหลายแกนหมุน

· เส้นผ่านศูนย์กลาง เพลา: φ20–φ32
· ตะกั่ว:5 มม., 6 มม., 8 มม., 10 มม., 12 มม.
·พรีโหลด:ใช่ (พรีโหลดลูกขนาดใหญ่)
· ความแม่นยํา:C5

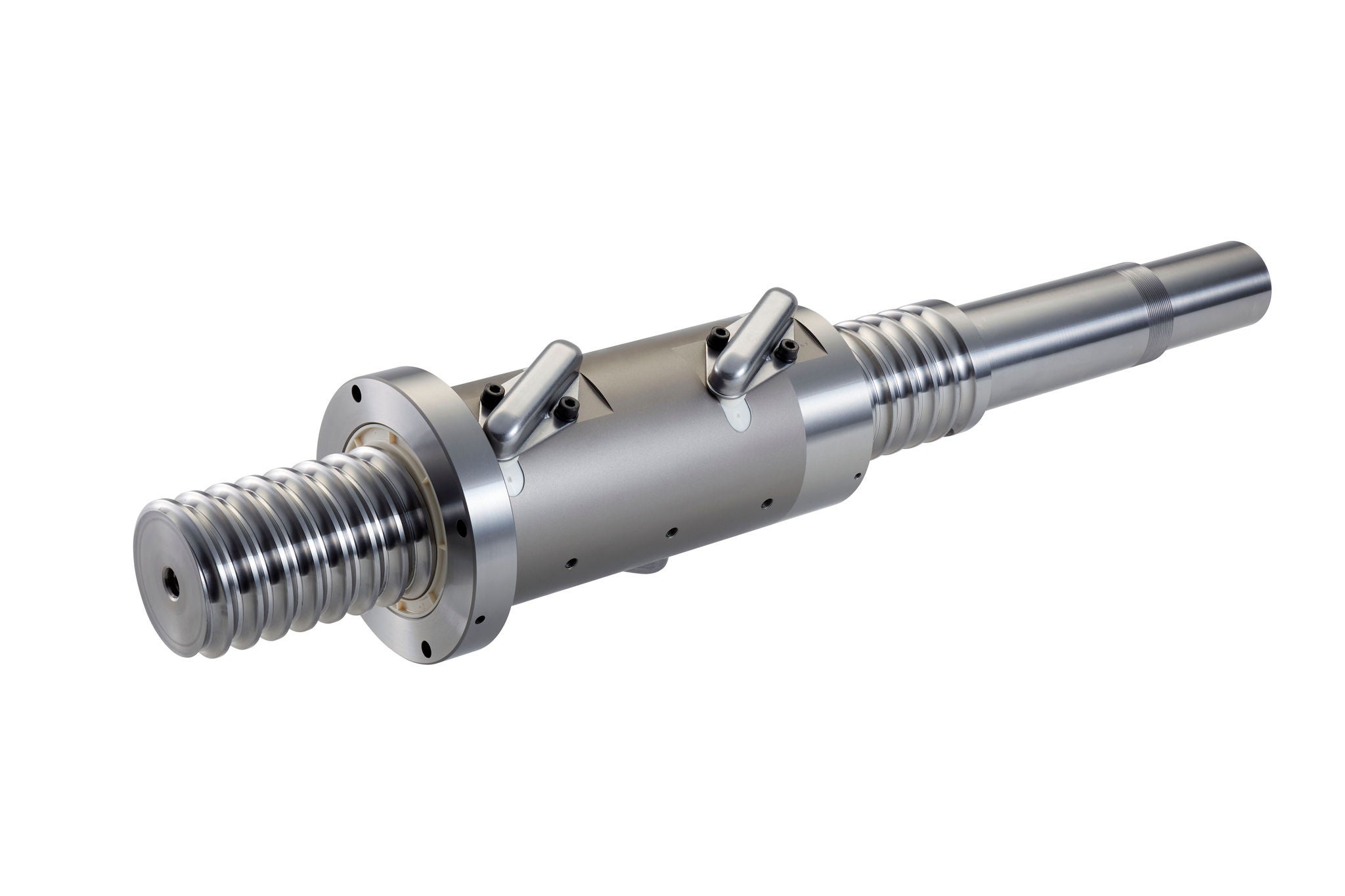

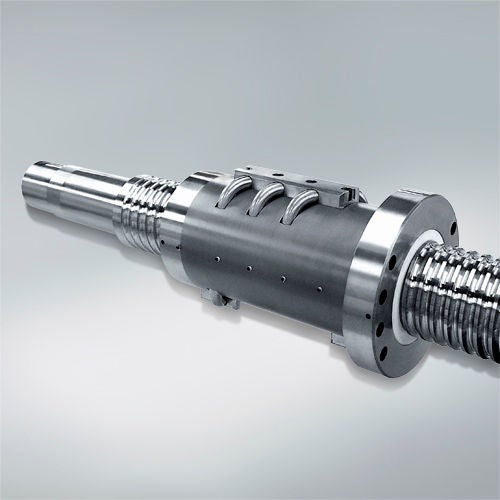

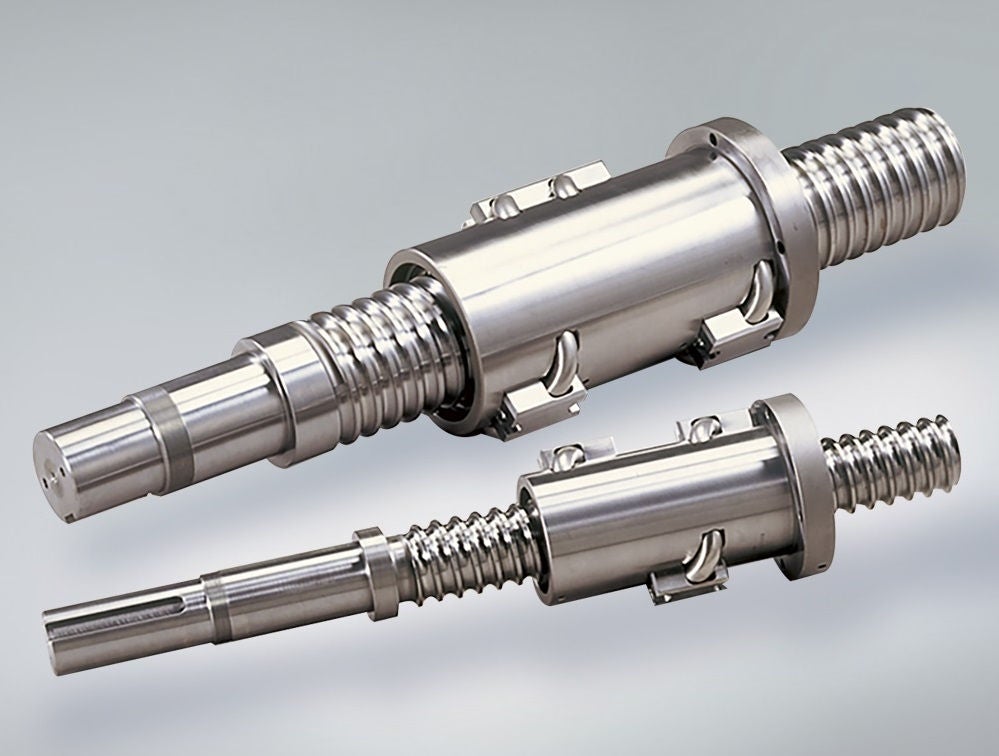

บอลสกรูสําหรับไดรฟ์โหลดสูงการเพิ่มประสิทธิภาพการจัดเรียงเส้นทางการไหลเวียนและ
เหมาะอย่างยิ่งสําหรับการรับน้ําหนักสูงโดยมีเส้นผ่านศูนย์กลางลูกกอล์ฟใหญ่ที่สุด
เนื่องจากการออกแบบร่องลูกบอล
·ประสิทธิภาพการรับน้ําหนักดีขึ้นอย่างมากเมื่อเทียบกับบอลสกรูทั่วไป
วิธีการหมุนเวียน SRC ถูกนํามาใช้เป็นวิธีการไหลเวียน

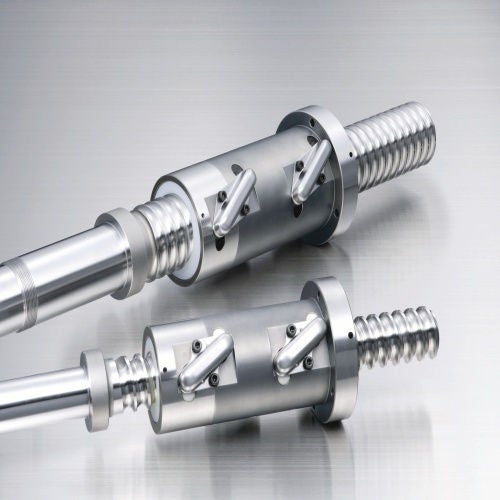

ใช้วิธี SRC เป็นวิธีการหมุนเวียน ค่า d · n ที่อนุญาต 160,000 (ลีด 14, 16)
ค่า d / n ที่อนุญาต 140,000 (ลีด 20 และ 25) ผลิตภัณฑ์ ที่ให้ความเร็วสูงและความเงียบ
·บรรลุความเร็วสูง (มากกว่าสองเท่า) และความเงียบ (-8 ถึง -10 dB) เมื่อเทียบกับประเภท HTF
· จาระบี ซีล ชนิด A1 แบบติดตั้ง รุ่น HTF-ASRC ก็มีจําหน่าย

·เส้นผ่านศูนย์กลาง เพลา: φ50-φ120
· ลีด: 14 มม. 16 มม. 20 มม. 25 มม
·ระยะห่างพรีโหลด: (0.020 หรือน้อยกว่า 0.050 หรือน้อยกว่า)
· ความแม่นยํา : Ct7

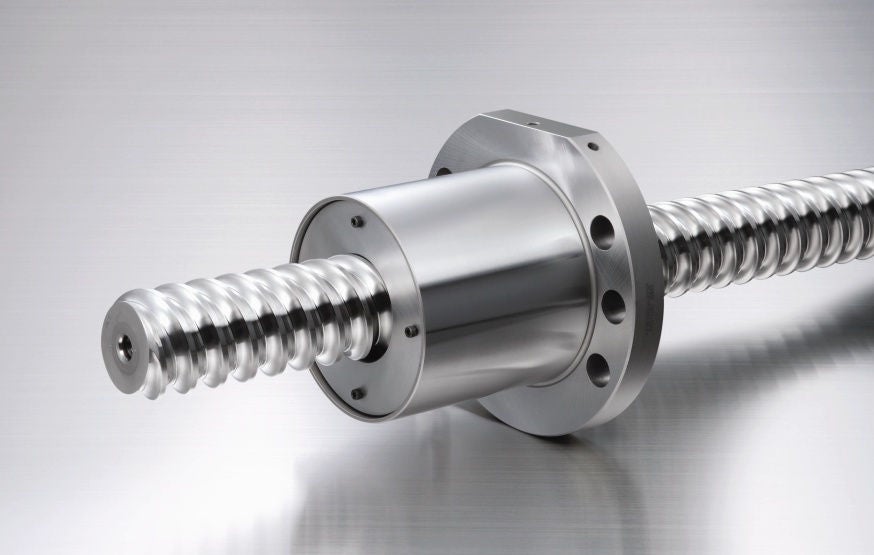

ไม่ใช่ E3238 NSK บอลสกรูสําหรับไดรฟ์โหลดสูง

บอลสกรูสําหรับไดรฟ์โหลดสูงการเพิ่มประสิทธิภาพการจัดเรียงเส้นทางการไหลเวียนและ
เหมาะอย่างยิ่งสําหรับการรับน้ําหนักสูงโดยมีเส้นผ่านศูนย์กลางลูกกอล์ฟใหญ่ที่สุด
เนื่องจากการออกแบบร่องลูกบอล
·ประสิทธิภาพการรับน้ําหนักดีขึ้นอย่างมากเมื่อเทียบกับบอลสกรูทั่วไป

เป็นผลิตภัณฑ์ที่ใช้วิธีการเบี่ยงปลายเป็นวิธีการหมุนเวียนและตระหนักถึง
ค่า D / N ที่อนุญาต 120,000 ความเร็วสูงและความเงียบ
· จาระบี ซีล ชนิด A1 ติดตั้ง รุ่น HTF-ASRD รุ่นด้วย

·เส้นผ่านศูนย์กลาง เพลา: φ63-φ120
· ตะกั่ว: 32-120
·ระยะห่างพรีโหลด: (0.020 หรือน้อยกว่า 0.050 หรือน้อยกว่า)
· ความแม่นยํา: Ct7

ไม่ใช่ E3238 NSK บอลสกรูสําหรับไดรฟ์โหลดสูง

บอลสกรูสําหรับไดรฟ์โหลดสูงการเพิ่มประสิทธิภาพการจัดเรียงเส้นทางการไหลเวียนและ
เหมาะอย่างยิ่งสําหรับการรับน้ําหนักสูงโดยมีเส้นผ่านศูนย์กลางลูกกอล์ฟใหญ่ที่สุด
เนื่องจากการออกแบบร่องลูกบอล
·ประสิทธิภาพการรับน้ําหนักดีขึ้นอย่างมากเมื่อเทียบกับบอลสกรูทั่วไป

ผลิตภัณฑ์นี้ใช้วิธีการตักทิศทางสัมผัสสําหรับตัวเบี่ยงเป็นวิธีการหมุนเวียน
· · บรรลุความเร็วสูงด้วยค่า d · n ที่อนุญาต 100,000)

·เส้นผ่านศูนย์กลาง เพลา: φ140-φ200
· ตะกั่ว: 25-80
·ระยะห่างพรีโหลด: (0.050 หรือน้อยกว่า)
· ความแม่นยํา: Ct7

ไม่ใช่ E3238 NSK บอลสกรูสําหรับไดรฟ์โหลดสูง

บอลสกรูสําหรับไดรฟ์โหลดสูงการเพิ่มประสิทธิภาพการจัดเรียงเส้นทางการไหลเวียนและ
เหมาะอย่างยิ่งสําหรับการรับน้ําหนักสูงโดยมีเส้นผ่านศูนย์กลางลูกกอล์ฟใหญ่ที่สุด
เนื่องจากการออกแบบร่องลูกบอล
·ประสิทธิภาพการรับน้ําหนักดีขึ้นอย่างมากเมื่อเทียบกับบอลสกรูทั่วไป

·เส้นผ่านศูนย์กลาง เพลา: φ32-φ200
· ลีด: 10-32
·ระยะห่างพรีโหลด: (0.020 หรือน้อยกว่า 0.050 หรือน้อยกว่า)
· ความแม่นยํา: Ct7

ไม่ใช่ E3238 NSK บอลสกรูสําหรับไดรฟ์โหลดสูง

เนื่องจากรูปร่างพิเศษของเพลาสกรูและซีลกันฝุ่นสูง
อัตราการผ่านของสิ่งแปลกปลอมลดลงเหลือ 1/15 เมื่อเทียบกับซีลมาตรฐานทั่วไป
วิธีการสะท้อนแสงปลายถูกนํามาใช้เป็นวิธีการหมุนเวียน
และมันยอดเยี่ยมในความเร็วสูงและความเงียบ

·เส้นผ่านศูนย์กลาง เพลา: φ32-φ50
· ตะกั่ว:10 - 50
·พรีโหลด:ใช่ (พรีโหลดลูกขนาดใหญ่)
ระยะห่าง (ต่ํากว่า 0.005, 0.020 หรือ 0.050 มม.)
· ความแม่นยํา:C5

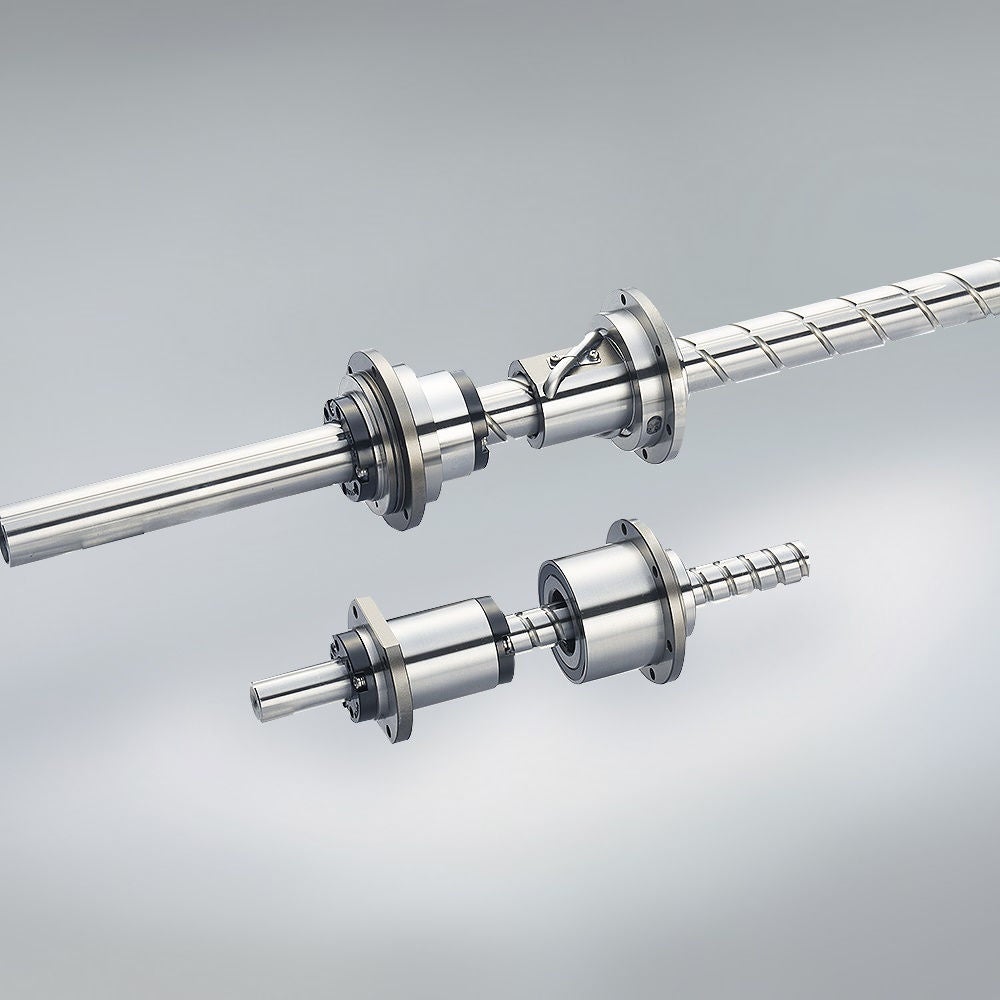

รุ่น Σ เหมาะอย่างยิ่งสําหรับแอคทูเอเตอร์ เช่น เพลาปลายของหุ่นยนต์สเกลาร์
บอลสกรูที่มีร่องฟันประสิทธิภาพสูง
มีร่องบอลสกรูและร่องร่องเส้นอยู่บนแกนเดียว และบอลสกรูและร่องฟันคือ
. มันถูกผสมเพื่อให้สามารถเคลื่อนที่เชิงเส้นและการเคลื่อนที่แบบหมุนได้
·กะทัดรัดด้วยยูนิตที่รวมเข้ากับตลับลูกปืนรองรับ ฯลฯ
·นอกจากนี้ยังรองรับรูกลวงเพื่อให้สามารถใช้สําหรับการเดินสายไฟและท่อ

·เส้นผ่านศูนย์กลาง เพลา: φ10-φ45 · ตะกั่ว: 10-50
· ระยะห่าง พรีโหลด: (0.005 หรือน้อยกว่า 0.020 หรือน้อยกว่า)
· ความแม่นยํา: C3, C5, Ct7

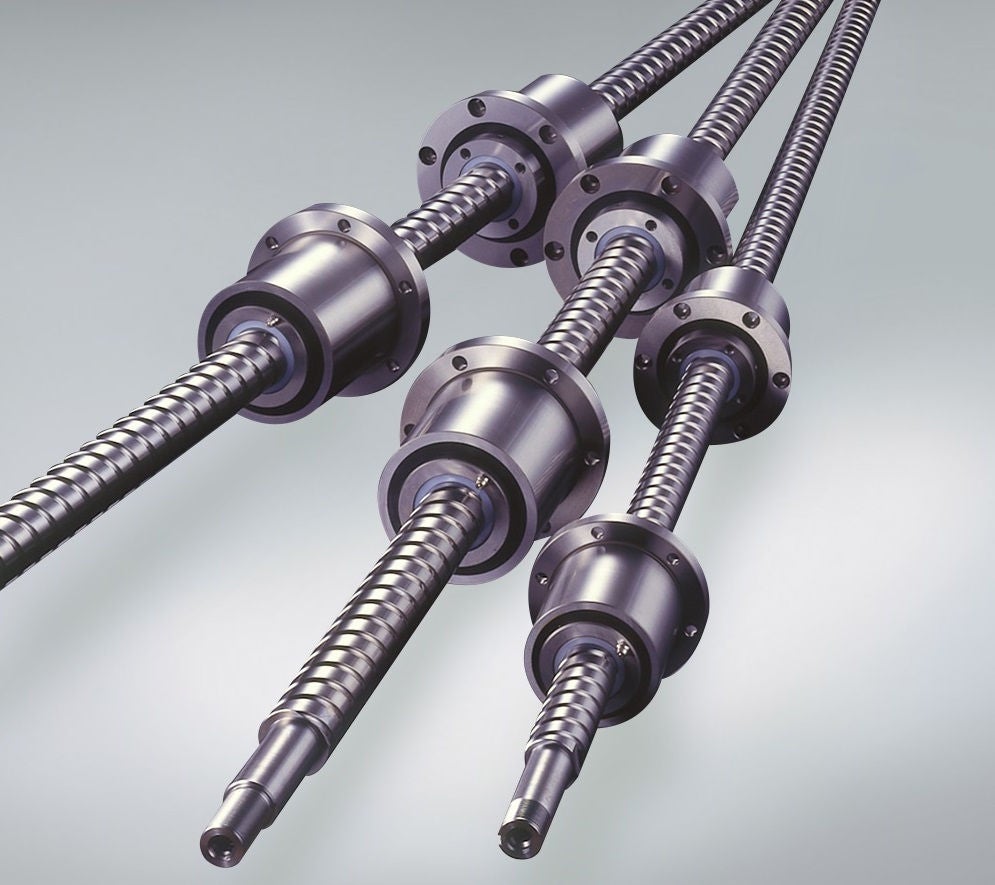

รุ่น ND
· ชุดน็อตบอลที่รวมน็อตบอลสกรูและตลับลูกปืนเชิงมุม

รุ่น NDD
เพลาสกรูรุ่น NDD เป็นเพลากลวง และลดแรงสั่นสะเทือนถูกสร้างขึ้นในเพลา
ก่อนหน้านี้เป็นไปไม่ได้
·สามารถใช้งานได้แม้ในพื้นที่ที่ความเร็ววิกฤตเกิน

·เส้นผ่านศูนย์กลาง เพลา: φ32-φ50
· ตะกั่ว: 20-50
·พรีโหลด:ใช่ (พรีโหลดโอเวอร์บอล)
ระยะห่าง (0.005 หรือน้อยกว่า 0.020 หรือน้อยกว่า)
· ความแม่นยํา: C3, C5, Ct7

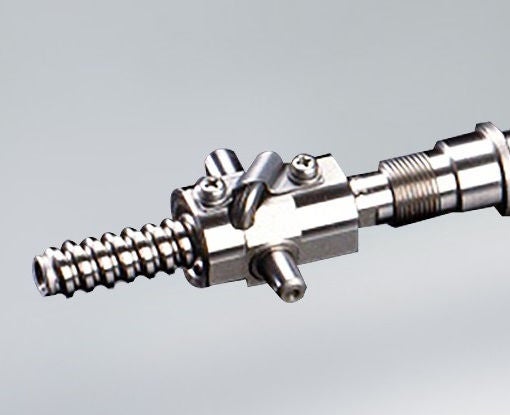

สกรูซ้ายและขวา, น็อตพร้อมเฟือง, น็อตพร้อมรองแหนบ, บอลสกรูสําหรับเครื่องบิน ฯลฯ
เรารองรับรูปทรงพิเศษและบอลสกรูวัตถุประสงค์พิเศษจํานวนมาก

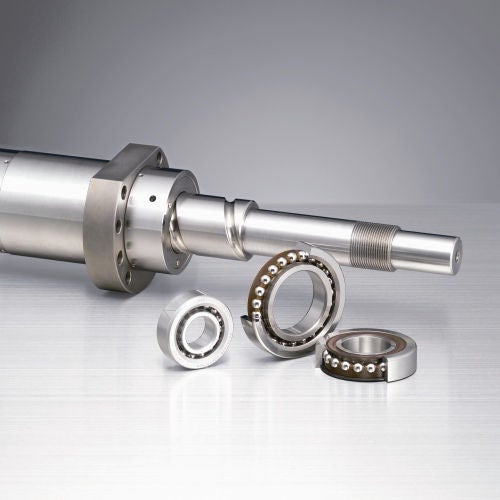

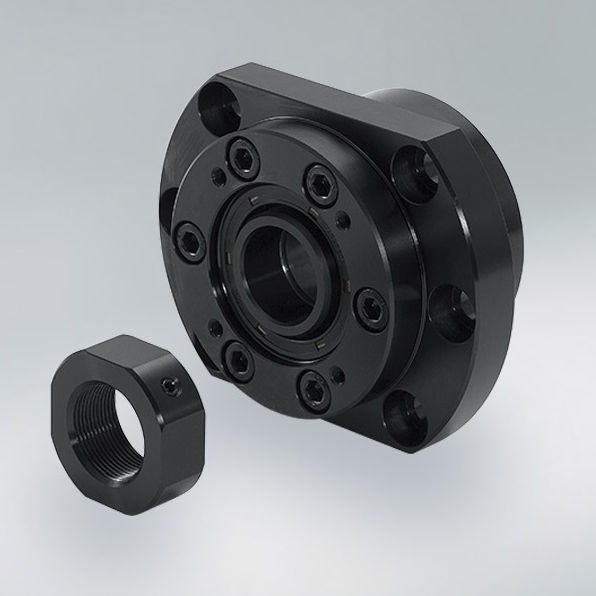

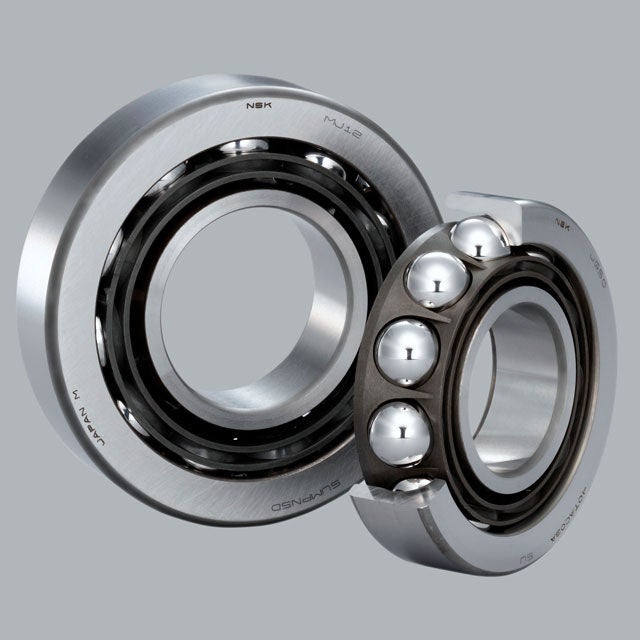

NSK TAC C ซีรี่ส์ซึ่งมีความแข็งแกร่งตามแนวแกนสูงและเหมาะสําหรับเครื่องป้อนเครื่องมือกล
มันรวมแบริ่งเชิงมุมแรงขับ

·เส้นผ่านศูนย์กลางภายในที่สอดคล้องกัน:φ17-φ40
· ชุดตลับลูกปืน: (DF, DFD, DFF), BR>

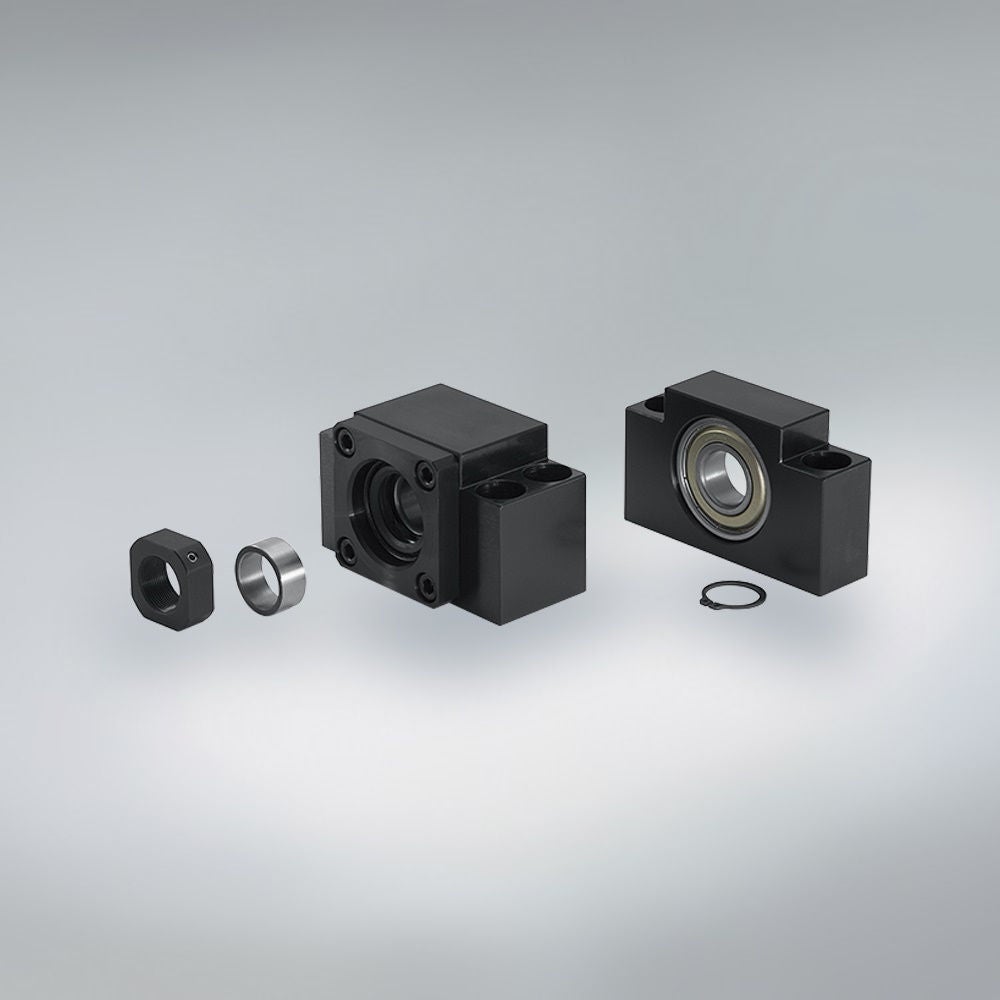

มีความแข็งแกร่งสูงและมีอายุการใช้งานที่ยาวนานขึ้นซึ่งเป็นไปได้
โดยการออกแบบตลับลูกปืนสําหรับชุดรองรับบอลสกรูโดยเฉพาะ

หน้าตา:

· ซีรีส์ ที่มีความแข็งแรงสูงและใช้งานได้ดีซึ่งมีอยู่ในกลุ่มผลิตภัณฑ์ที่หลากหลายซึ่งรวมถึงตลับลูกปืนที่ปิดสนิท
ใช้ได้กับซีลหน้าสัมผัสที่มีความน่าเชื่อถือสูงและทนต่อเศษขยะสูง
ปรับปรุงความสะดวกในการจัดการ

·เส้นผ่านศูนย์กลางภายในที่สอดคล้องกัน: φ15 - φ60 (φ15 - φ55 พร้อมซีล)

มีความแข็งแกร่งสูงและมีอายุการใช้งานที่ยาวนานขึ้นซึ่งเป็นไปได้
โดยการออกแบบตลับลูกปืนสําหรับชุดรองรับบอลสกรูโดยเฉพาะ

ความน่าเชื่อถือที่ดีขึ้นช่วยยืดอายุการใช้งานเมื่อเทียบกับตลับลูกปืนเม็ดกลมสัมผัสเชิงมุมมาตรฐาน
ตลับลูกปืนเม็ดกลมที่ออกแบบมาอย่างเหมาะสมที่สุดให้แรงบิดในการหมุนที่ต่ํากว่า

· เส้นผ่านศูนย์กลางภายใน ที่สอดคล้องกัน: φ15 - φ180

ตลับลูกปืนเม็ดกลมแรงขับสัมผัสเชิงมุมสองแถวในการจัดเรียงแบบ back-to-back (DB) พร้อมวงแหวนรอบนอกเดียว
ตลับลูกปืนจากซีรีส์นี้ได้รับการปิดผนึกแบบสัมผัสและจาระบีล่วงหน้าเพื่อการจัดการที่ง่ายดาย

อัดจาระบีประสิทธิภาพสูงและการจัดการที่ง่ายขึ้น
ตลับลูกปืนประเภท BSF มีรูสลักเกลียวและร่องสกัด
บนวงแหวนรอบนอกเพื่อให้ติดตั้งเข้ากับตัวเรือนโดยตรงและถอดออกได้ง่าย
ตลับลูกปืน BSBD มีให้เลือกทั้งคู่ DT สําหรับการใช้งาน
ด้วยโหลดภายนอกขนาดใหญ่หรือที่ต้องการความแข็งแกร่งสูงและอายุการใช้งานยาวนาน

·เส้นผ่านศูนย์กลางภายใน ที่สอดคล้องกัน:φ12-φ60 (รวมกันคือ φ17-φ50)

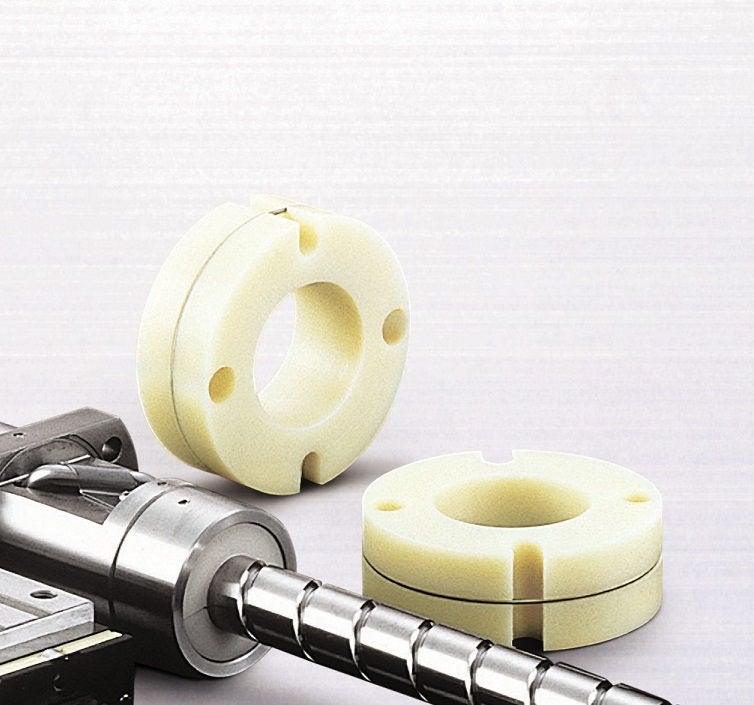

ชุดหล่อลื่น NSK K1 ช่วยให้มั่นใจได้ถึงการทํางานในระยะยาวและไม่ต้องบํารุงรักษา ตลอดจนอายุการใช้งานที่ยาวนาน
ของส่วนประกอบภายใต้สภาพแวดล้อมการหล่อลื่นที่ยากลําบาก วิธีการหล่อลื่นที่สะอาดส่งผลกระทบน้อยลงต่อ
สิ่งแวดล้อม

หน้าตา
·การทํางานในระยะยาวและไม่ต้องบํารุงรักษา
·อายุการใช้งานยาวนาน
・NSK K1 สําหรับการแปรรูปอาหารหรืออุปกรณ์ทางการแพทย์ก็มีจําหน่าย

ไม่ใช่ E3331  หน่วยหล่อลื่น NSK K1

ซีลชนิดสัมผัสที่พัฒนาขึ้นใหม่ซึ่งมีสองฟังก์ชั่น: กันฝุ่นและซีลจาระบี

·ประเภท น็อต รองรับการใช้งาน: (ประเภท HMS, ประเภท HMD, ประเภท BSS, ประเภทเบี่ยง (สะพาน))
·เส้นผ่านศูนย์กลาง เพลา: φ32 - φ50
· ตะกั่ว: 5-20
· พรีโหลด: ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต)
· ความแม่นยํา: C3, C5

ไม่ใช่ ESP-121020  X1 ซีลสําหรับการใช้งานเครื่องมือกล

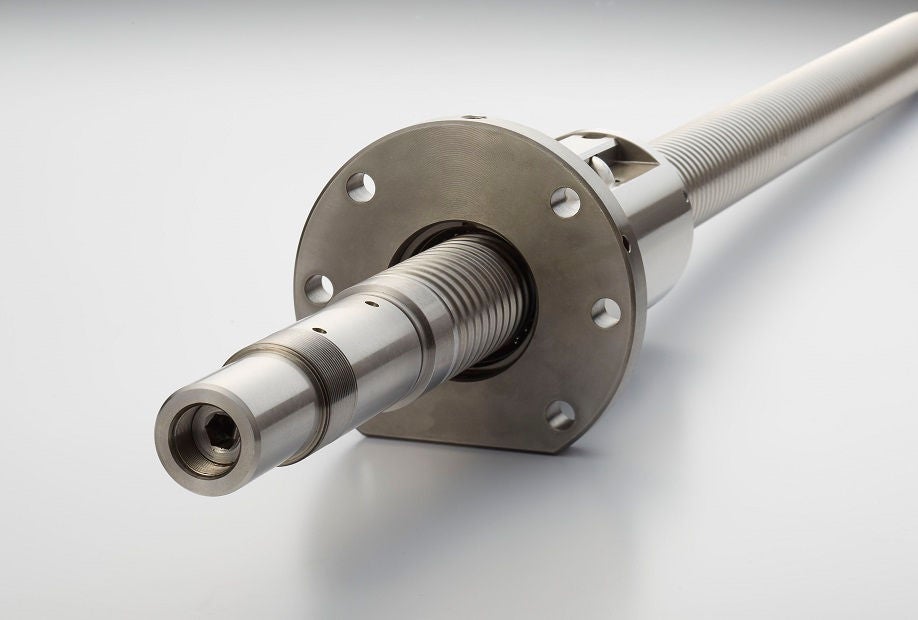

เพื่อระงับอิทธิพลต่อการวางตําแหน่งเนื่องจากการขยายตัวทางความร้อนของเพลาสกรูเป็น
กลไกการป้อนเร็วขึ้น
รูกลวงและตลับลูกปืนรองรับเป็นมาตรฐานและแนะนําให้ใช้เป็นปัจจัยชี้ขาดสําหรับ
มาตรการป้องกันการกระจัดทางความร้อนโดยการบังคับระบายความร้อน

ขนาดที่มีจําหน่าย
·เส้นผ่านศูนย์กลาง เพลา: φ32 - φ50
· ตะกั่ว: 5-20
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่พรีโหลดน็อตคู่)
· ความแม่นยํา: C3, C5

ดูเหมือนว่าแม้แต่บอลสกรูยาวซึ่งยากต่อการทําให้เย็นลงด้วยเพลากลวงก็สามารถทําให้เย็นลงได้
·

·ประเภท น็อต รองรับการใช้งาน: ประเภท HMD
· เส้นผ่านศูนย์กลาง เพลา: φ40 - φ63
· ตะกั่ว: 16-30
·พรีโหลด:ใช่ (ออฟเซ็ตพรีโหลด)
· ความแม่นยํา: C3, C5

· ประเภท น็อต รองรับการใช้งาน: (ชนิด ทูบู บอล รีเทล)
·เส้นผ่านศูนย์กลาง เพลา: φ50 - φ100
· ตะกั่ว: 10-20
·พรีโหลด:ใช่ (พรีโหลด น็อตสองตัว)
· ความแม่นยํา: C3, C5

การจัดการร่วมกันของความแม่นยําของตะกั่วและการโหลดล่วงหน้าของบอลสกรูที่จับคู่ช่วยเพิ่มความตรงของโต๊ะ
·บรรลุความเร็วสูงและการตอบสนองสูงโดยการลดขนาด

บอลสกรูที่สอดคล้องกัน
(ประเภท End-Deflector, ประเภท Ball Return tubu, ประเภท Deflector (Bridge))
·เส้นผ่านศูนย์กลาง เพลา: φ32 - φ63
· ลีด: 10 - 30
·พรีโหลด:ใช่ (พรีโหลดบอลขนาดใหญ่, พรีโหลดออฟเซ็ต, พรีโหลดน็อตคู่)
·ระยะห่าง:(ต่ํากว่า 0.005, 0.020 มม.)
· ความแม่นยํา:C5

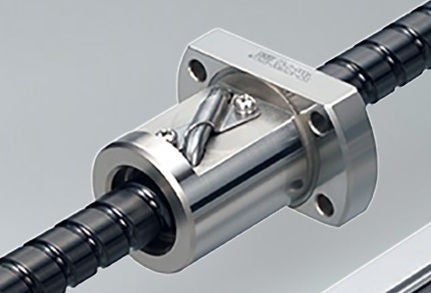

เทคโนโลยีการหล่อลื่นฟิล์มบาง DFO ได้พัฒนาต่อไปเพื่อสร้างฟิล์มอบไฮโดรคาร์บอนแรงดันไอต่ํา
·มีอายุการใช้งานที่ยาวนานขึ้นอย่างมีนัยสําคัญและก๊าซออกต่ําในสภาพแวดล้อมสุญญากาศในเวลาเดียวกัน

หน้าตา
· รองรับการใช้งาน สุญญากาศ สูง
·ก๊าซออก ต่ํา
·แรงเสียดทานต่ํา

การหล่อลื่นที่เหมาะสมของไกด์และกลไกการป้อนเป็นสิ่งสําคัญสําหรับการทํางานเต็มรูปแบบของเครื่องจักรต่างๆ ตั้งแต่
เครื่องมือกลไปจนถึงอุปกรณ์การผลิตเซมิคอนดักเตอร์

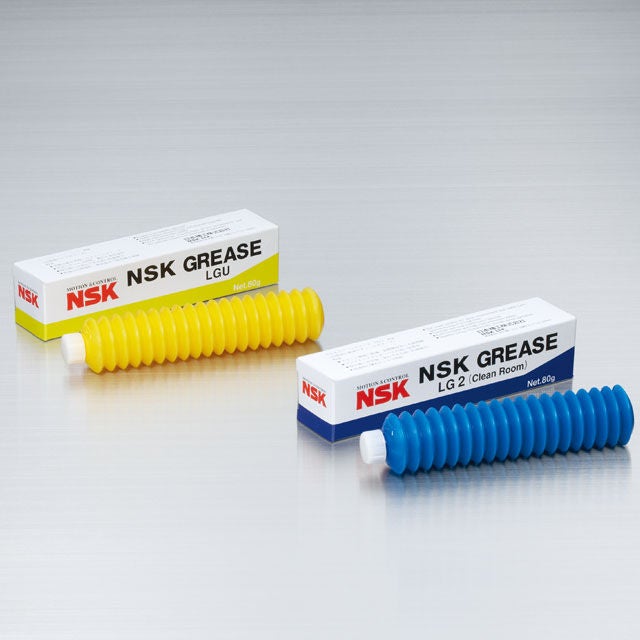

NSK นําเสนอจาระบีหลากหลายชนิดสําหรับการใช้งานที่หลากหลาย เช่น ความเร็วสูง โหลดสูง เลื่อน อุณหภูมิสูง และสะอาด
เพื่อเติมเต็มกลไกการป้อนและกลไกการป้อนของกลไกต่างๆอย่างราบรื่นด้วยขนาดกะทัดรัด

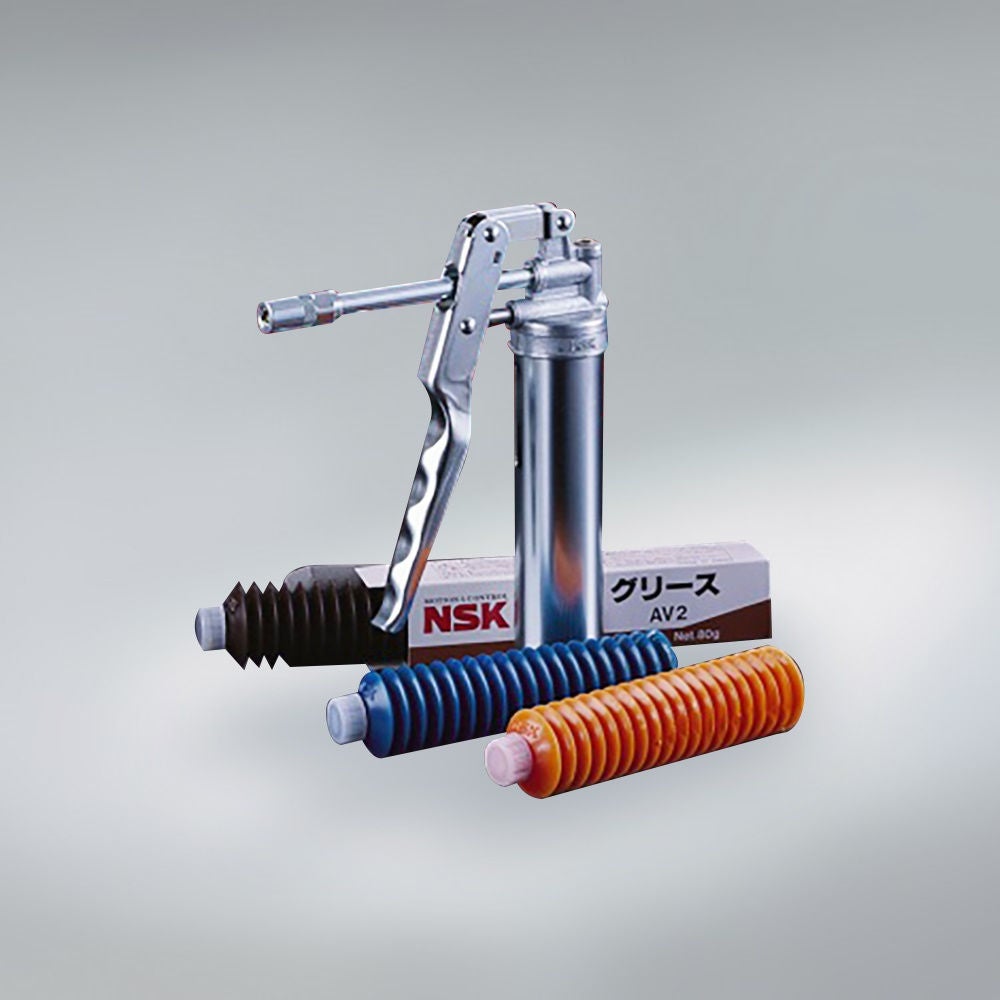

ปั๊มจาระบีมือ นอกจากนี้ยังมีหัวฉีดปลายที่หลากหลาย

ไม่ใช่ E3317a NSK หน่วยจาระบี

เสถียรภาพแรงเสียดทานเมื่อทิศทางการเคลื่อนที่ของบอลสกรูกลับด้าน
ลดความสูงของการฉายภาพควอแดรนต์

ประเภทน็อตที่รองรับ (รุ่น HMS, รุ่น HMD, รุ่น HMC, รุ่น BSS,
การหมุนเวียน tubu ส่งคืนลูกบอล, การหมุนเวียนตัวเบี่ยง (สะพาน)
เส้นผ่านศูนย์กลางเพลา: φ25~φ62
ตะกั่ว ตะกั่ว / เส้นผ่านศูนย์กลางเพลา ≤ 1/2
เส้นผ่านศูนย์กลางลูกบอล 3.175 (1/8) ถึง 7.9375 (5/16)
พรีโหลดออฟเซ็ตพรีโหลด, พรีโหลดน็อตคู่, พรีโหลดน็อตคู่แบบสปริง

esp-220704.pdf

ด้วยการผสมผสานเทคโนโลยีการประมวลผลที่มีความแม่นยําสูง เทคโนโลยีการวิเคราะห์ และเทคโนโลยีการวัดที่แม่นยํา
โหลดบาลานซ์ที่ปรับให้เหมาะสมช่วยให้อายุการใช้งานยาวนานขึ้น

ชนิด น็อต รองรับการใช้งาน ชนิด HTF-SRC
เส้นผ่านศูนย์กลางเพลา: φ100~φ200

esp-220408.pdf
