ตลับลูกปืนเตเปอร์ (Tapered Roller Bearings)
ภาพรวม
แบริ่งส์ชนิดนี้ใช้เม็ดโรลเลอร์รูปกรวยติดกับขอบด้านหลังของโคน สามารถรับแรงในแนวรัศมีได้มากและแรงในแนวแกนในทิศทางเดียว
รุ่น HR จะเพิ่มขนาดและจำนวนของเม็ดโรลเลอร์ ทำให้รับแรงได้มาก โดยทั่วไปจะประกบใช้เป็นคู่คล้ายกับแบริ่งส์เม็ดกลมสัมผัสเชิงมุมแถวเดียว ในกรณีนี้ช่องว่างภายในที่เหมาะสมสามารถปรับได้จากระยะห่างระหว่างโคนหรือคัพของแบริ่งส์ทั้งสองตัว โคนและคัพแยกออกจากกันได้ทำให้สามารภประกบได้อย่างอิสระ
แบริ่งส์เทเปอร์แบ่งได้สามประเภทคือ มุมปกติ มุมปานกลาง และมุมชัน ขึ้นอยู่กับมุมสัมผัส
มีแบริ่งส์เทเปอร์สองแถวและสี่แถว โดยทั่วไปจะใช้เป็นรังเหล็กปั๊มขึ้นรูป
รายการผลิตภัณฑ์
สำหรับตลับลูกปืนเตเปอร์ระบบเมตริกมุมปานกลางและมุมชัน ใช้สัญลักษณ์ C และ D ต่อท้ายเบอร์ของรูในตามลำดับ สำหรับตลับลูกปืนเตเปอร์มุมปกติไม่มีสัญลักษณ์ต่อท้าย โดยทั่วไปตลับลูกปืนเตเปอร์มุมปกติจะใช้ในเพลาเดือยหมูของเฟืองท้ายรถยนต์ แบริ่งส์ชนิดนี้มีประเภทรับโหลดได้มาก (รุ่น HR) แบริ่งส์ส่วนใหญ่มีสัญลักษณ์ J ต่อท้าย เพื่อให้มีรายละเอียดเป็นไปตามมาตรฐาน ISO สำหรับเส้นผ่านศูนย์กลางร่องวิ่งด้านหลังของคัพ ความหนาของคัพ และมุมสัมผัส ดังนั้นส่วนโคนและคัพของแบริ่งส์ที่มีเบอร์แบริ่งส์เหมือนกันและมีสัญลักษณ์ J ต่อท้าย สามารถสลับชิ้นส่วนระหว่างกันได้ ตลับลูกปืนเตเปอร์ระบบเมตริกถูกกำหนดโดย ISO 355 ซึ่งมีขนาดที่แตกต่างจากขนาดของรุ่น 3XX ส่วนประกอบเหล่านั้นแสดงอยู่ในตารางแบริ่งส์ แบริ่งส์เป็นไปตามมาตรฐาน ISO สำหรับเส้นผ่านศูนย์กลางปลายด้านเล็กของคัพ และมุมสัมผัส ส่วนโคนและคัพสามารถสลับชิ้นส่วนระหว่างกันได้ การกำหนดเบอร์แบริ่งส์แตกต่างจากระบบเมตริกเดิม ซึ่งเป็นไปตามนี้
นอกจากตลับลูกปืนเตเปอร์ระบบเมตริก จะมีระบบนิ้ว สำหรับส่วนโคนและคัพของระบบนิ้ว ยกเว้นตลับลูกปืนเตเปอร์สี่แถว จะถูกกำหนดด้วยเบอร์ลูกปืนดังนี้
การออกแบบและจุดเด่นของตลับลูกปืนเตเปอร์แบบประกบคู่ มีดังนี้
คุณสมบัติ
- รองรับน้ำหนักได้ทุกประเภท ตลับลูกปืนเรียวสามารถรับน้ำหนักโมเมนต์ โหลดแนวแกน และโหลดแนวรัศมีได้ทุกทิศทาง
- มีความแข็งแรงสูงพร้อมความสามารถในการรับน้ำหนักสูง ตลับลูกปืนเรียวเหมาะเป็นพิเศษสำหรับการใช้งานที่ต้องการความแข็งแรงตามโมเมนต์ การใช้พรีโหลดสามารถเพิ่มความแข็งแรงให้มากยิ่งขึ้น การใช้งาน
การใช้งาน

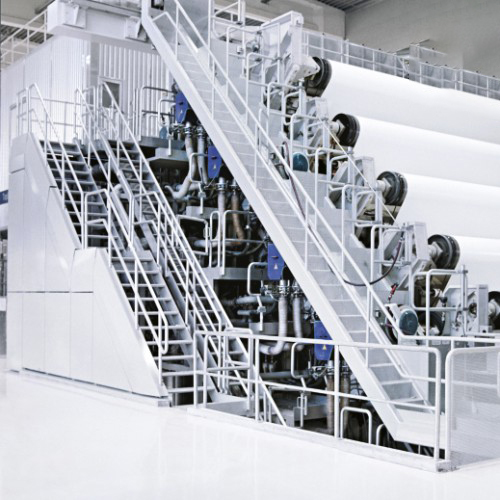

- กระปุกเกียร์สำหรับเครื่องจักรอุตสาหกรรม เพลารองรับลูกกลิ้ง (คอม้วน) เพลาล้อแบบแขนยื่น
คำถามที่พบบ่อย
TRBs มีความสามารถในการรองรับน้ำหนักสูงและมีความแข็งแกร่งมากกว่า ACBBs อย่างไรก็ตาม ACBBs สามารถหมุดด้วยความเร็วสูงกว่า TRBs
