自動調心滾珠軸承
概要
外輪的軌道面為球面，其曲率中心與軸承中心一致。
因此， 內輪、滾珠、保持器可以在軸承中心周圍自由旋轉，具有調心性。
適於軸和軸承座對中心困難、軸易出現撓曲的傳動軸等用途。
因為接觸角小 ，所以軸向負荷能力也小。一般使用沖壓保持器。
自動調心滾珠軸承的允許調心角，在普通負荷情況下，大約為0.07～0.12弧度（4-7度）。
會根據軸承周圍相關的安裝尺寸，也有達不到這種調心角度的特殊情況，請務請注意。
特徵
適用於軸與外殼難以對準的應用，例如軸容易偏斜的傳動軸。
應用實例

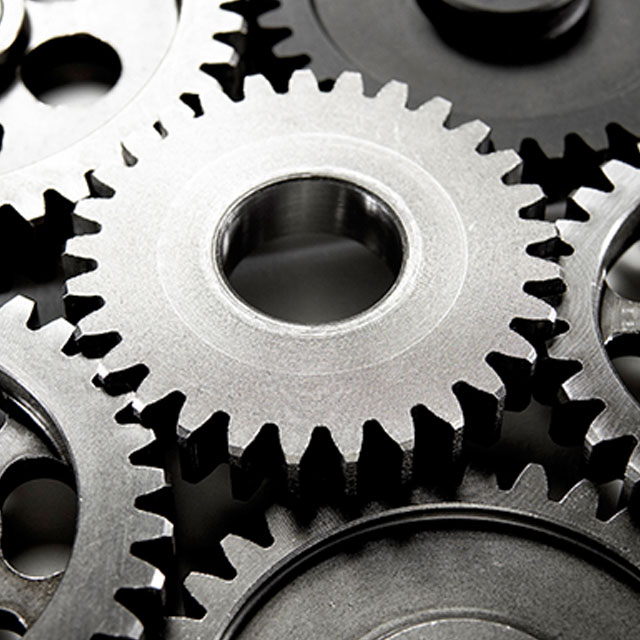

減速器
FAQs
Self-aligning ball bearings suit light loads with high-speed rotation, while spherical roller bearings suit heavy loads with low-speed rotation.
The recommended grease for self-aligning ball bearings depends on usage conditions.
Because they have small contact angles, self-aligning ball bearings have extremely limited capacity for thrust loads.產品資料
