D-VibA10 產品詳細資訊

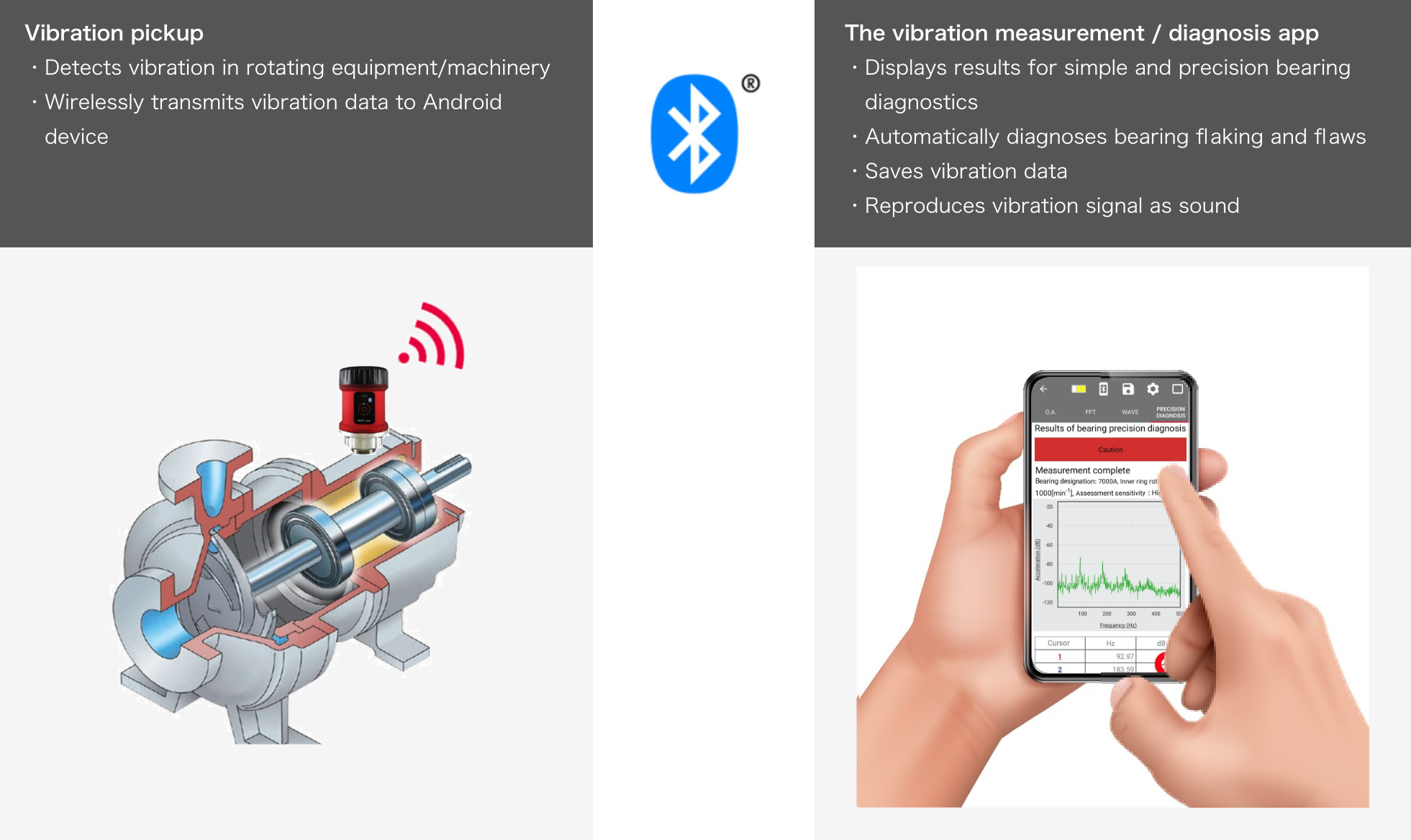

流動
- 從Google Play商店下載振動測量/診斷應用程式（用於振動診斷設備的ACOUS NAVI）到您的Android設備。
- 通過藍牙®將振動感測器與您的 Android 設備配對。
- 振動感測器安裝在目標旋轉機械上，以檢測振動並執行診斷。
- 檢測到的振動數據通過藍牙®導入到振動測量/診斷應用程式中。
- 該應用程式分析振動數據，顯示單個振動值和軸承診斷結果，並存儲數據和振動信號以供以後複製（音訊播放）。
顯示幕
該設備具有內置的簡單振動診斷功能，用於監控設備特性和一般變化，並針對軸承缺陷和剝落進行自動精確診斷。

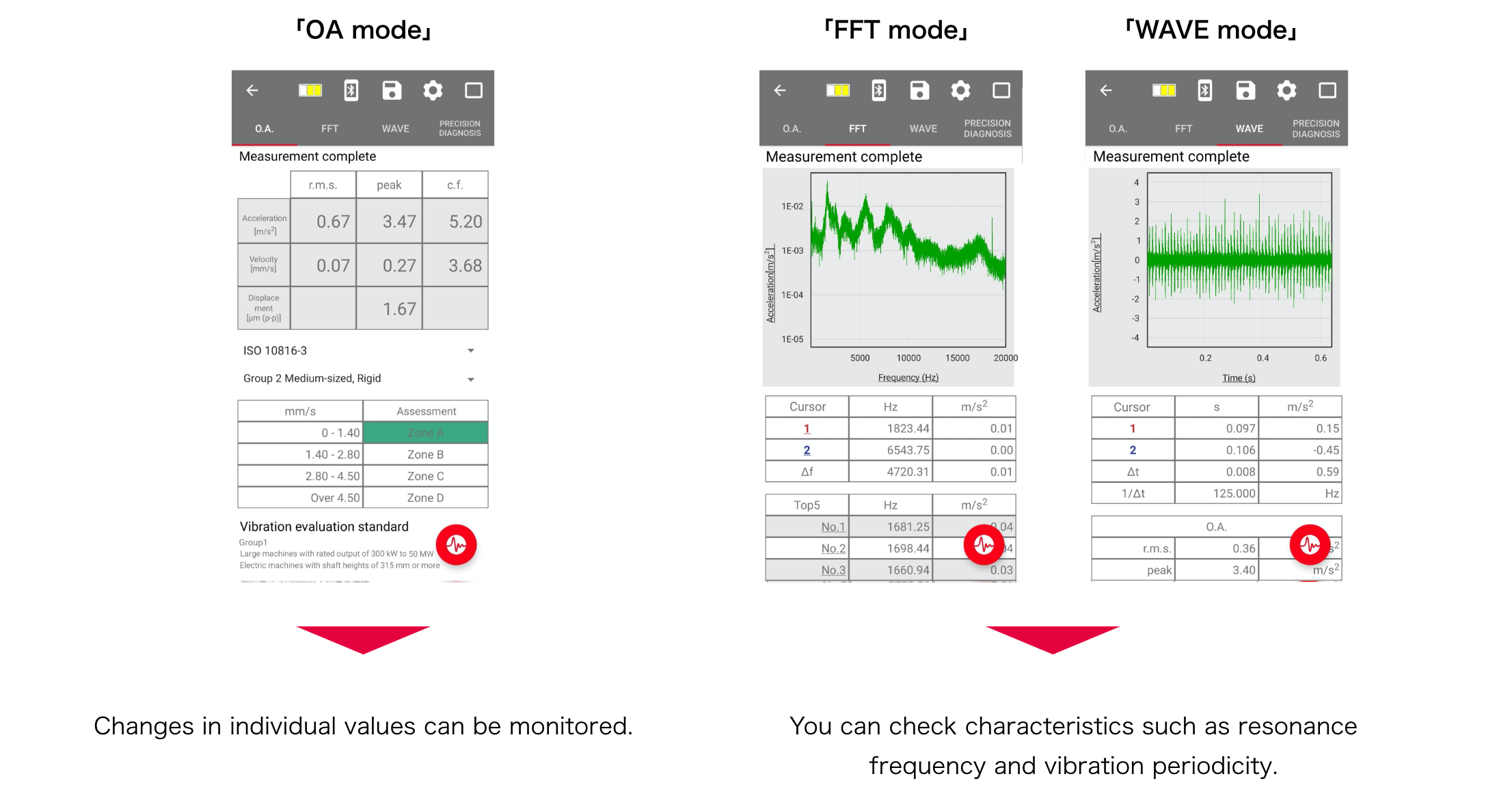

簡單的診斷
您可以檢查振動狀態並監控設備的變化。
- OA 模式顯示基本振動參數。
（根據 ISO 10816-3 評估振動嚴重性） - FFT 模式顯示振動加速度信號的頻率分析結果
- WAVE 模式將振動加速度信號顯示為時間軸波形

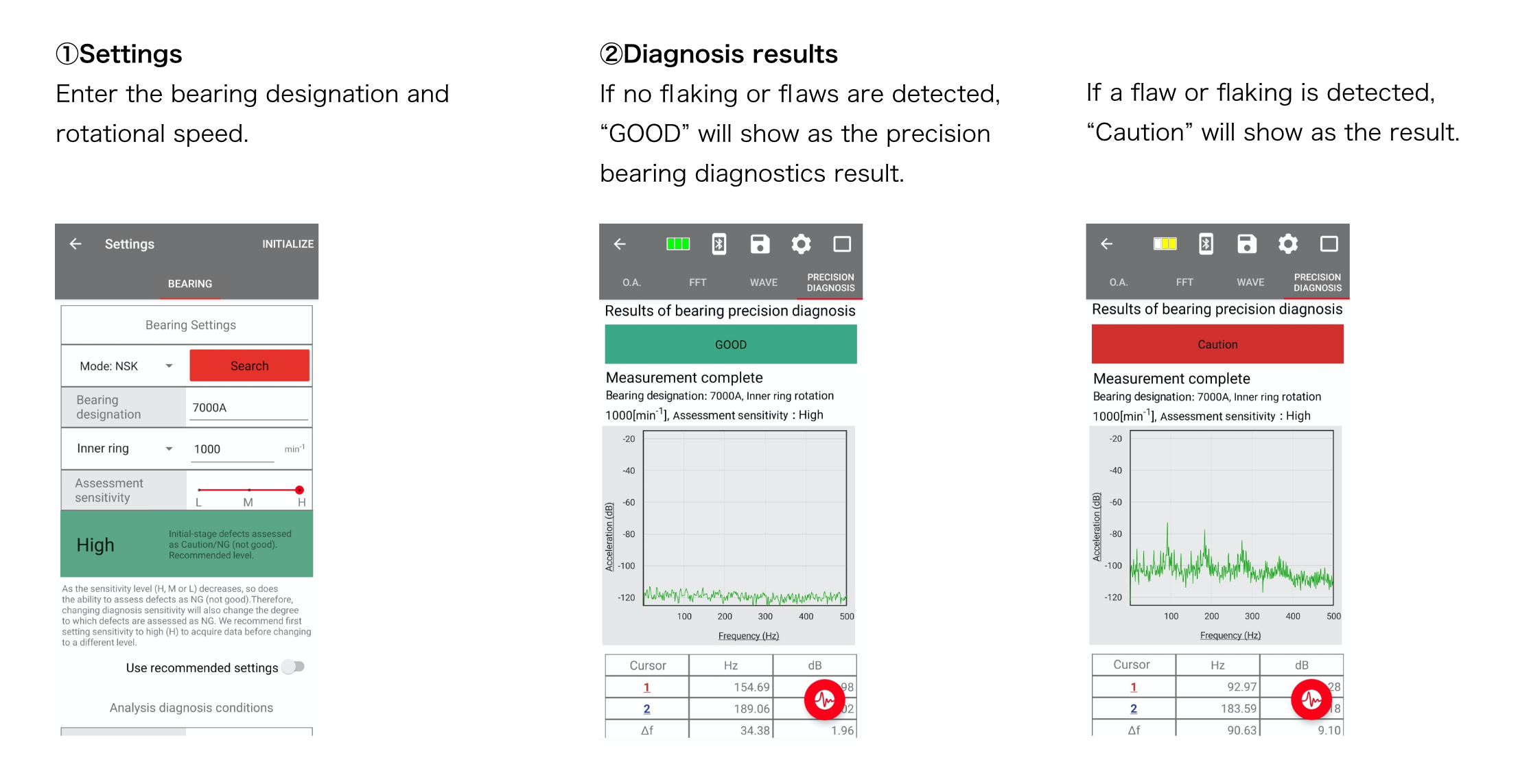

內置精密軸承診斷功能：用於軸承的 ACOUS NAVI
只需輸入目標軸承的型號和轉速，即可自動診斷軸承剝落和缺陷。
從包含 5000 多個 NSK 標準軸承的資料庫中尋找條目 — 無需複雜的計算或設置。
* 支援通過輸入製造商公佈的軸承的「脈衝發生頻率」來診斷非 NSK 軸承。
自定義三個診斷靈敏度級別，以匹配導致特定計算機出現問題的損壞程度。

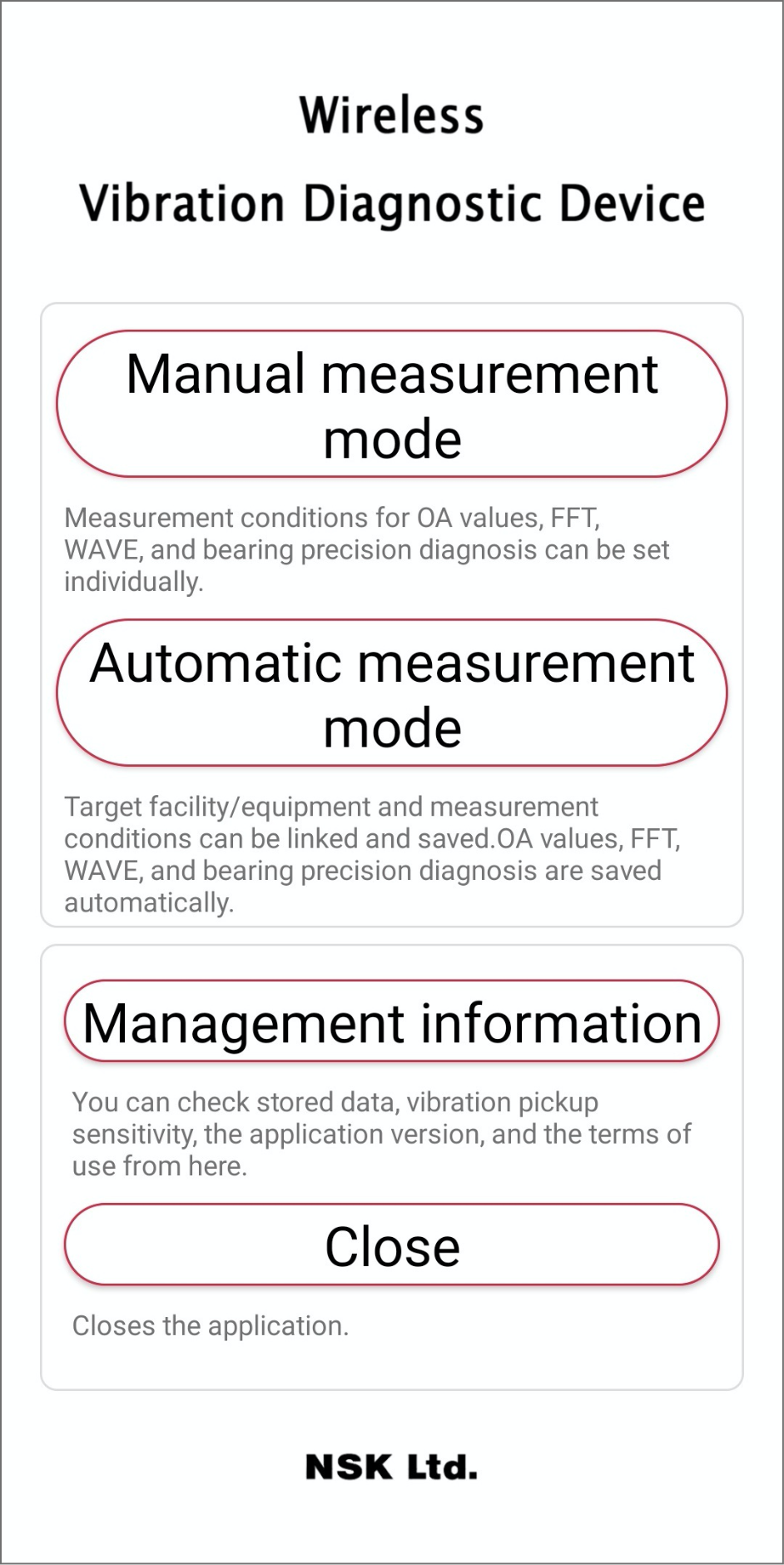

功能
手動測量模式
振動測量 （OA）、頻率分析 （FFT）、時域波形 （WAVE） 和精密軸承診斷的條件可以根據個人機器的需要進行設置。
自動測量模式
NSK 的振動診斷裝置非常適合定期巡邏檢查。在此模式下，該設備自動測量振動 （OA）、分析頻率 （FFT）、製作時域波形 （WAVE）、執行精密軸承診斷，並保存所有數據以備將來使用。在自動測量模式下，您只需在測量前設置存儲目的地和方位診斷條件。測量開始后只需大約 30 秒即可獲得振動分析和軸承診斷結果。

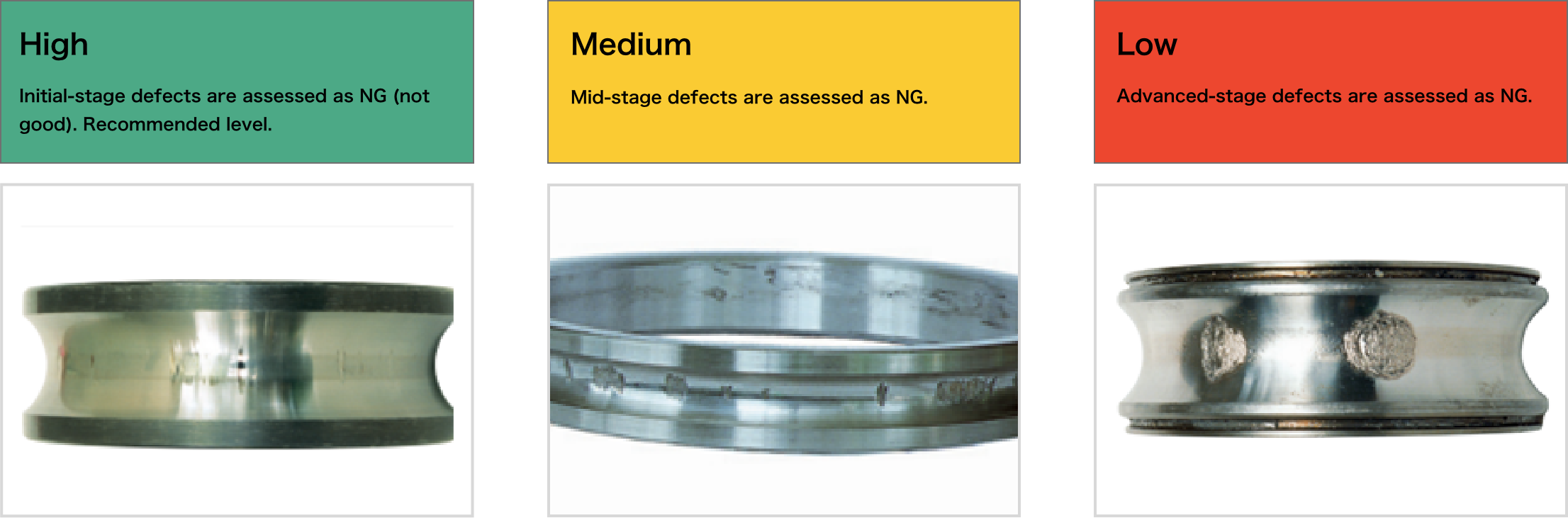

用於精密軸承診斷的靈敏度級別
可以在三個敏感度級別執行評估：高、中和低。
重新診斷功能
在更改軸承型號和轉速等條件后，輕鬆重新診斷保存的振動數據 - 無需新的測量。
例）內圈滾道表面有缺陷的軸承診斷
軸承型號：7000A、內圈轉數：1000 min-1

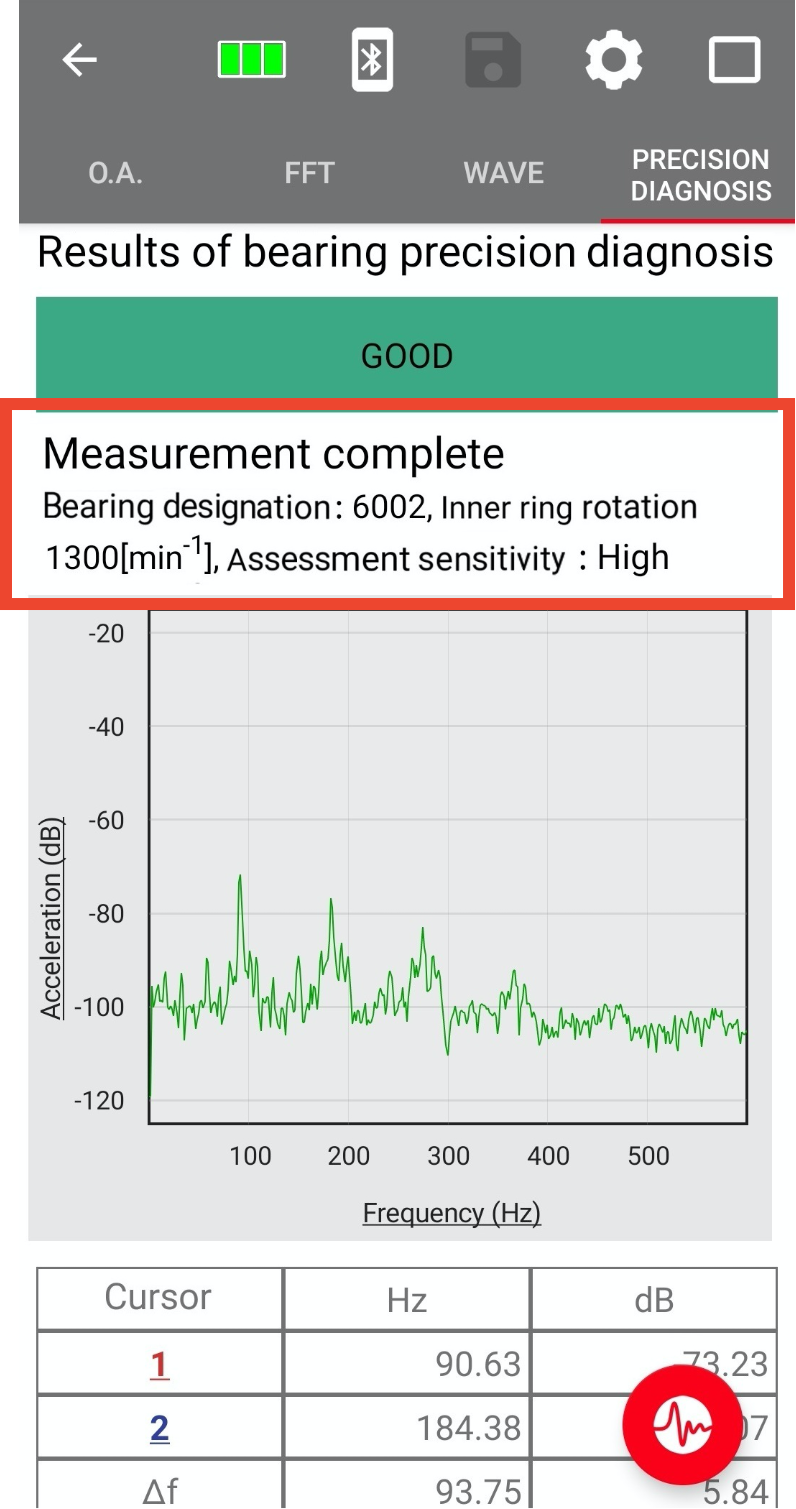

初步診斷
（軸承名稱和轉速錯誤）
- 軸承型號：6002
- 內圈迴轉：1300min-1

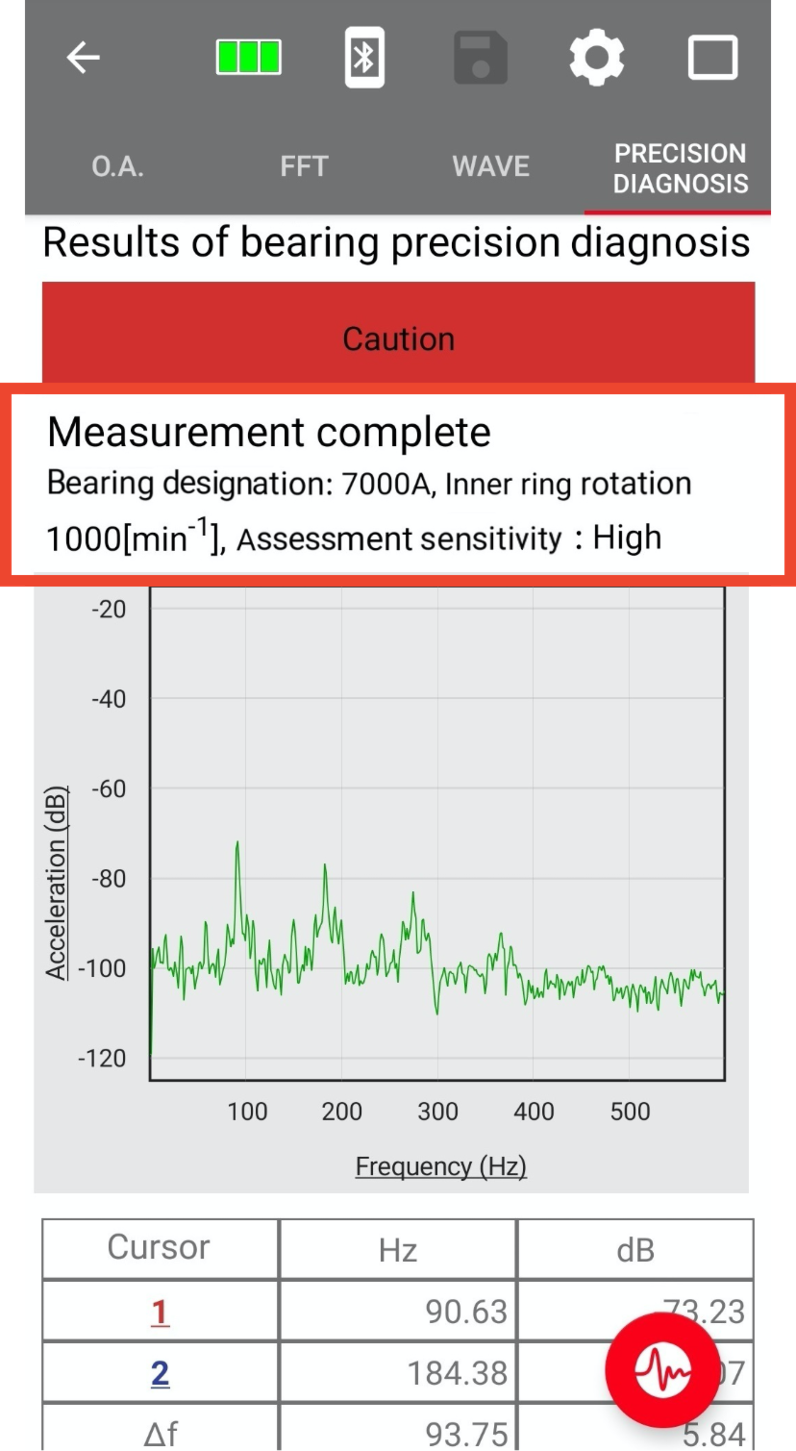

再診斷
（修正了軸承型號和轉速）
- 軸承型號：7000A
- 內圈旋轉：1000 min-1
管理軟體
該設備隨附配套的PC軟體，用於以下管理功能：
- 應用程式數據的趨勢管理
- 測量和保存數據的報告
- 巡邏路線設置
使用隨附的 USB 加密狗上的配套軟體管理 Windows PC 上的數據。

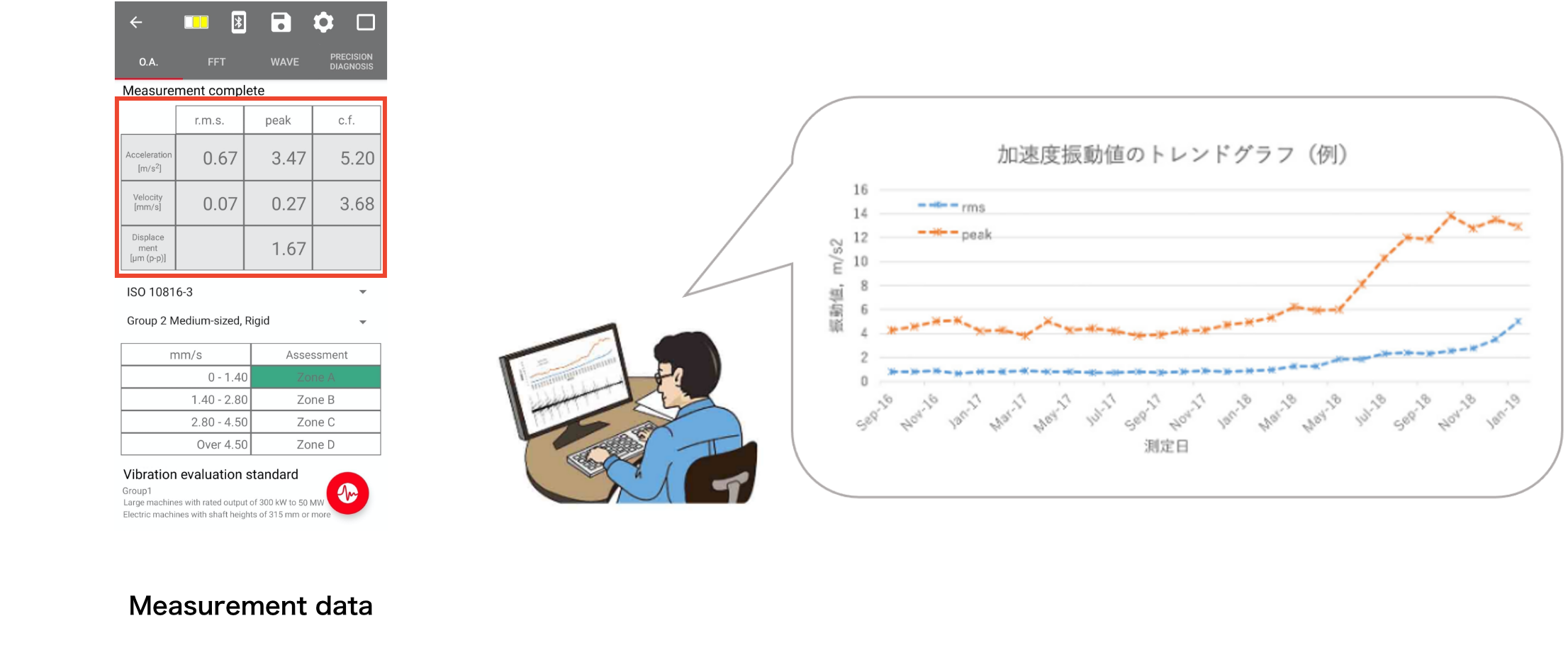

測量和保存數據的趨勢管理
保存的數據可以按設施、機器和零件進行組織，並且可以按時間順序管理振動值的趨勢。

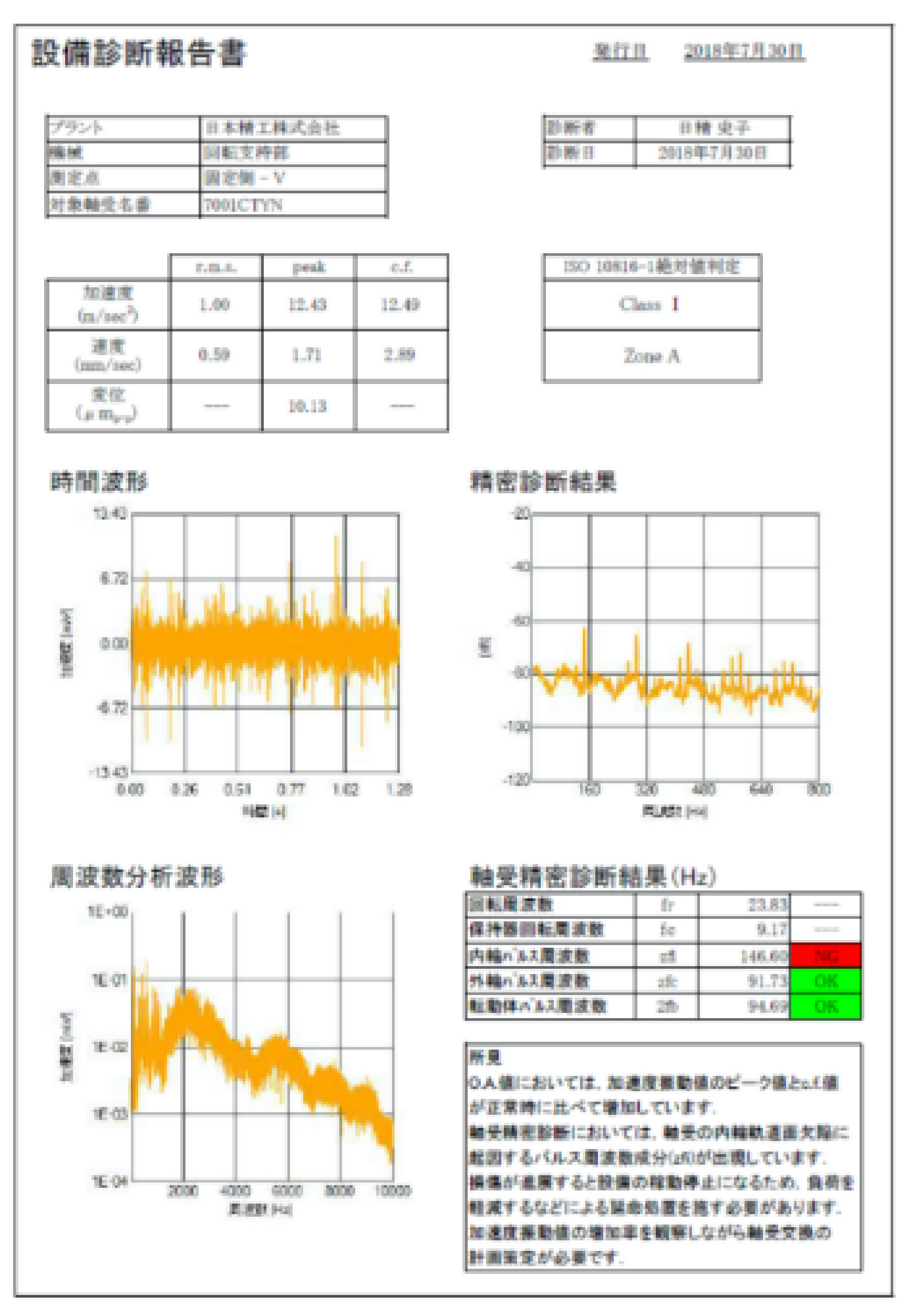

使用測量和保存的數據創建報告
檢查保存的數據，然後選擇要輸出的報表數據（Excel 格式）。

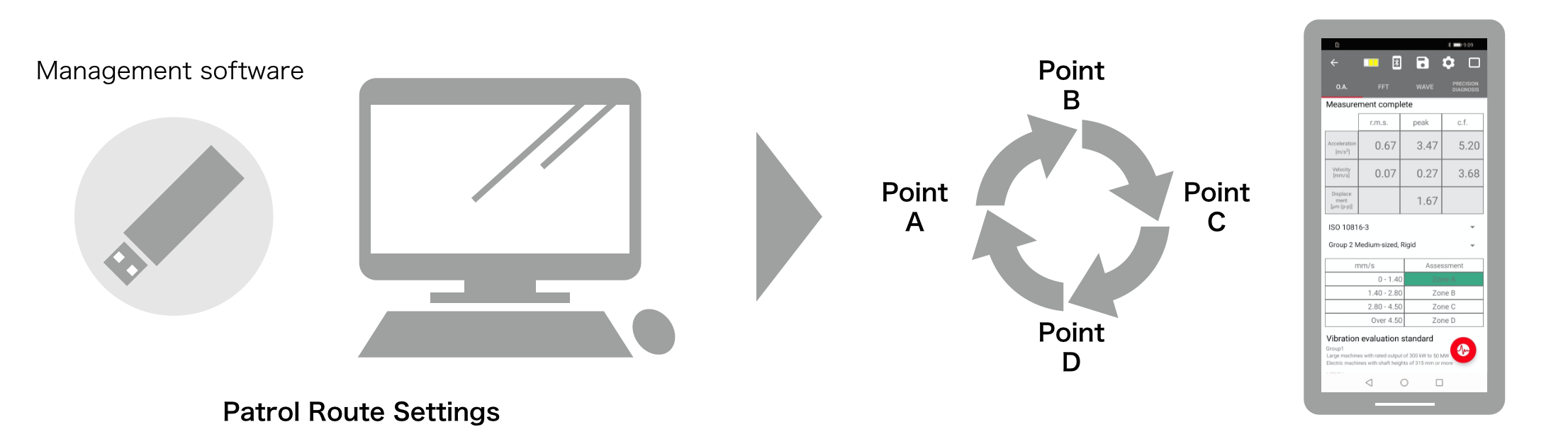

巡邏路線設置
您可以在PC上設置巡邏路線，並將資料發送到應用程式，以按指定順序顯示測量點並保存結果。
好處

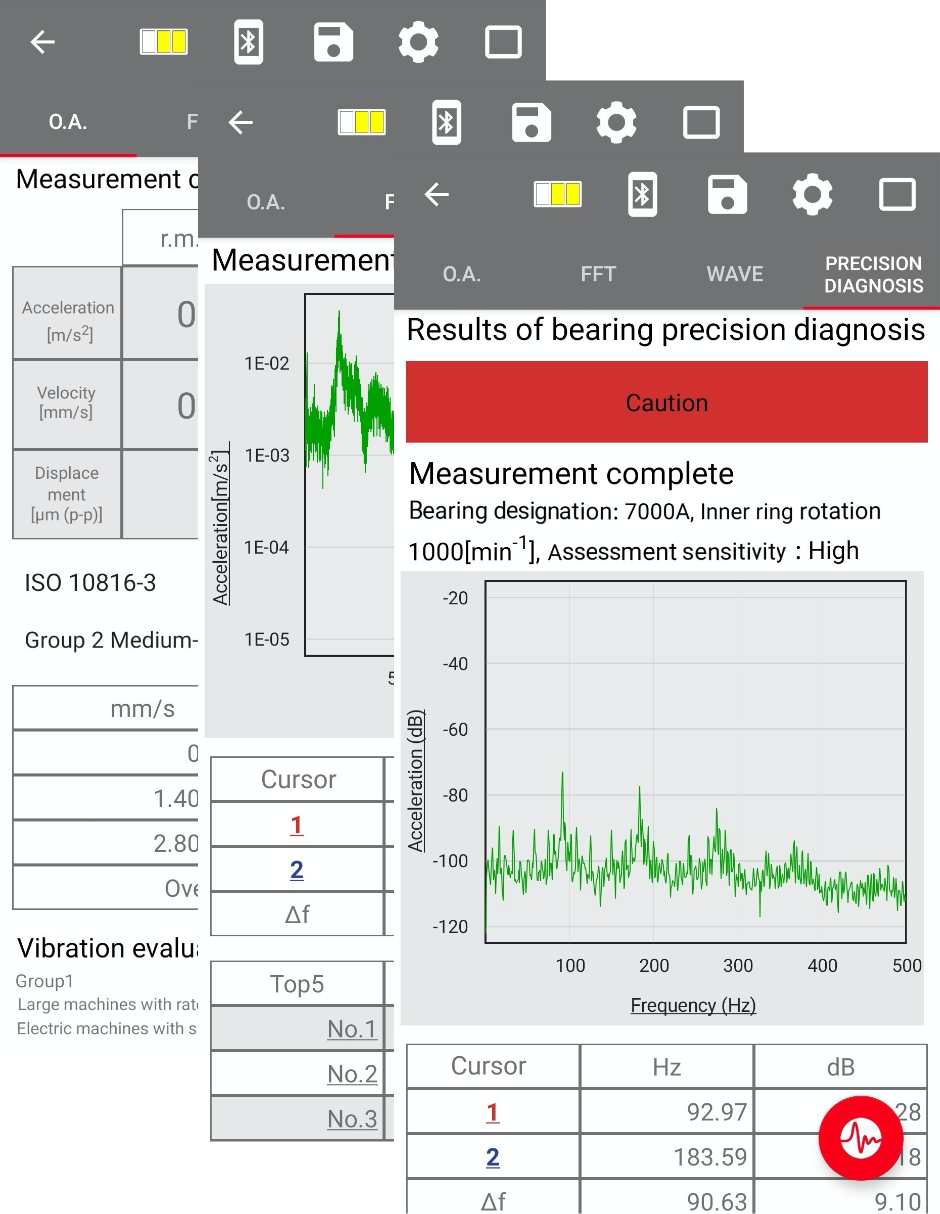

量化感官測試
客戶問題示例
- 難以根據聽覺檢查確定機器的狀態。
- 不同的操作員做出不同的決定。
好處
- 量化振動值直至最寬的可聽帶並現場檢查。
- 通過與 FFT 分析儀相同級別的頻率分析，可以檢查機器狀態的變化。
- ACOUS NAVI for Bearings 可以自動確定是否存在軸承異常。

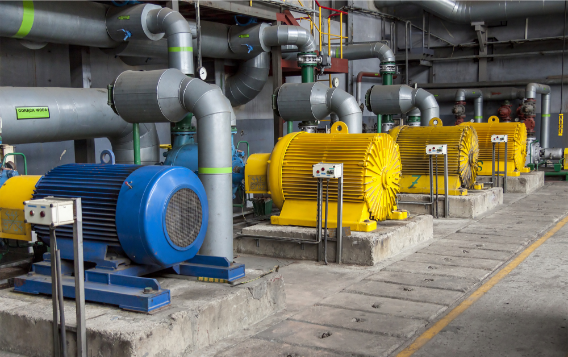

防止突然故障和停工
客戶問題示例
- 即使有狀態監測，也只能檢測到故障即將發生。
- 突然故障和故障的修復需要很長時間。
好處
- 在巡邏監測期間，無線振動診斷設備可以在早期階段檢測到軸承損壞，以便進行計劃維護。

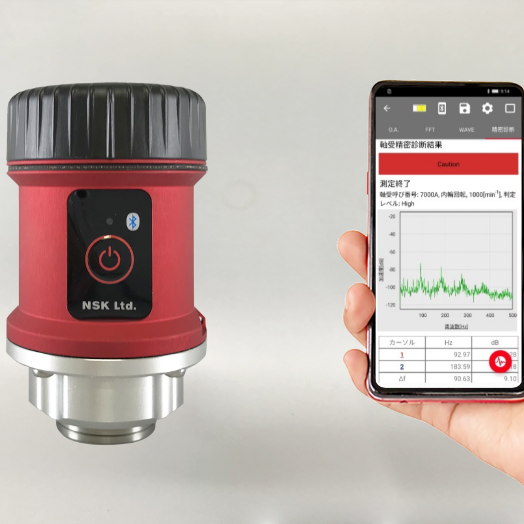

需要一體化狀態監測設備
客戶問題示例
- 不確定從哪裡開始。
- 被眾多選項壓得喘不過氣來。
好處
- 無需複雜的設備！您只需一部 Android 智慧型手機，就可以從第一天起測量機器振動和診斷軸承。
- 可以使用隨附的管理軟體在工作PC之間共享數據

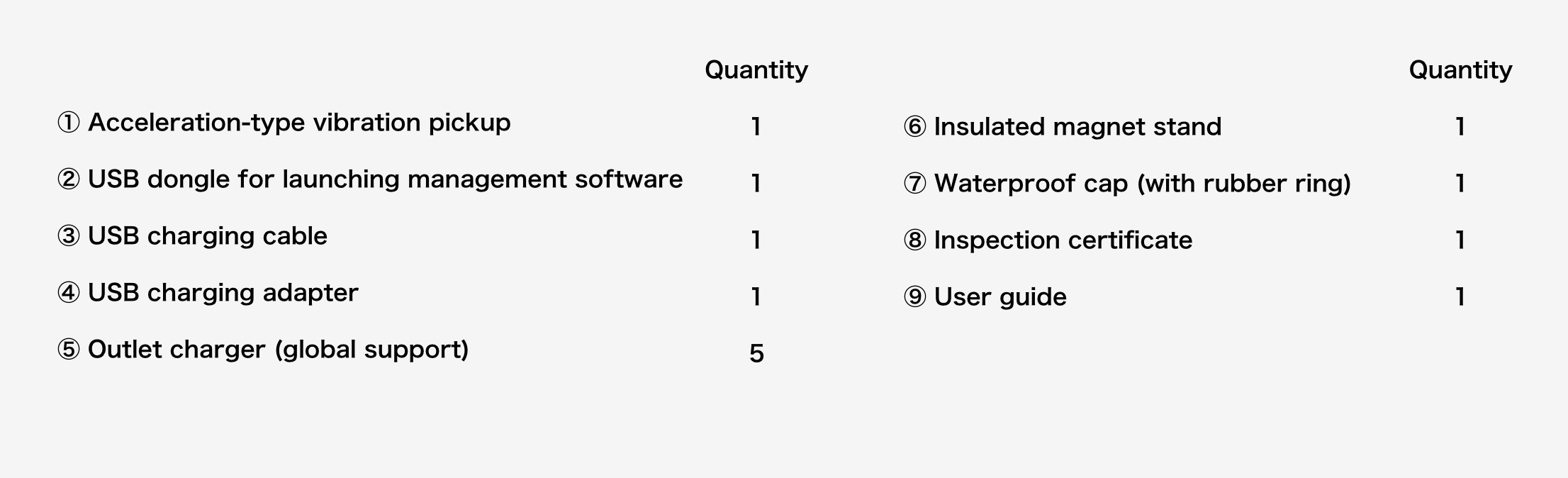

產品內容

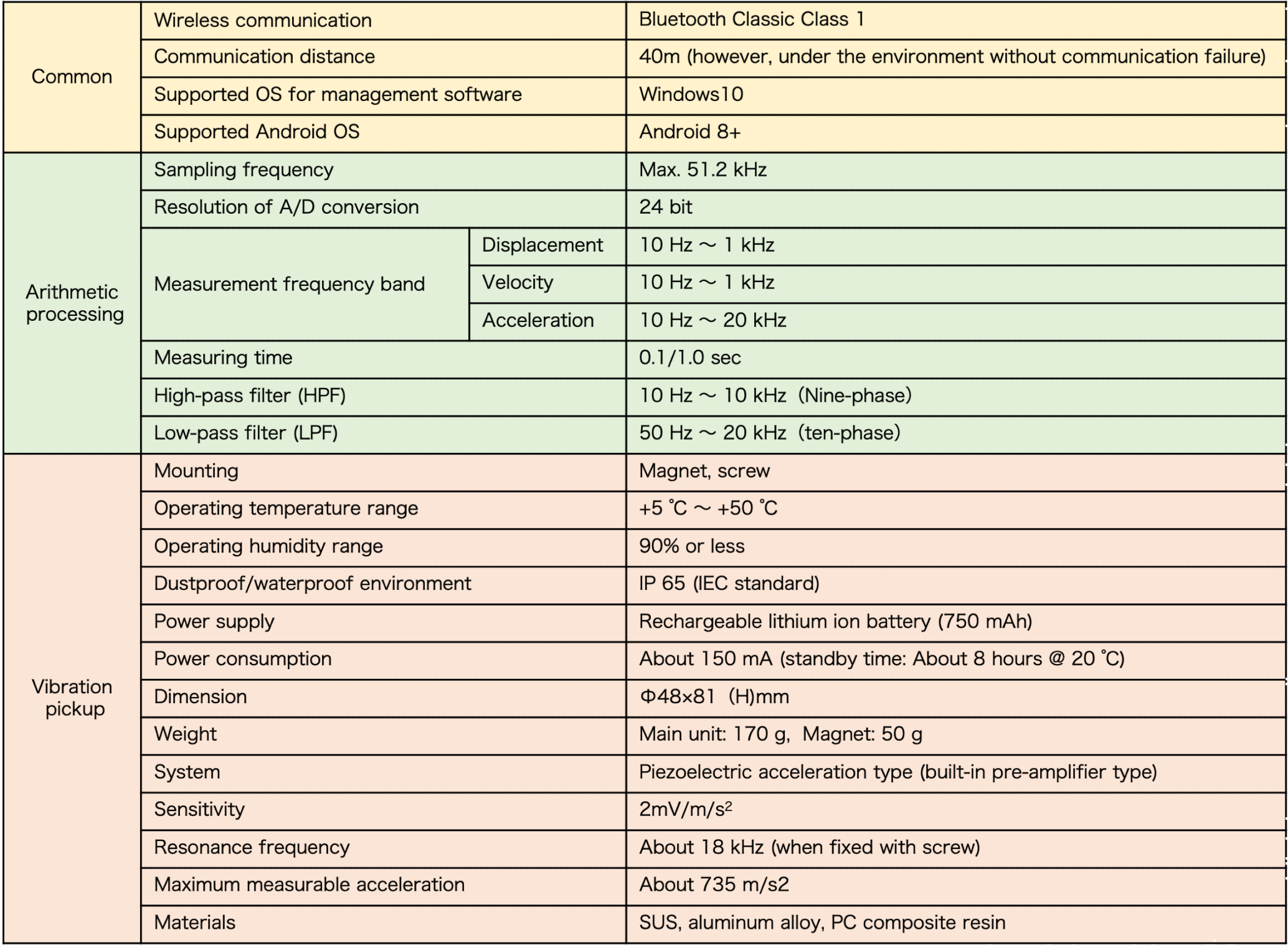

產品規格
- 請注意，上述規格可能會因產品改進而發生變化。
