概要

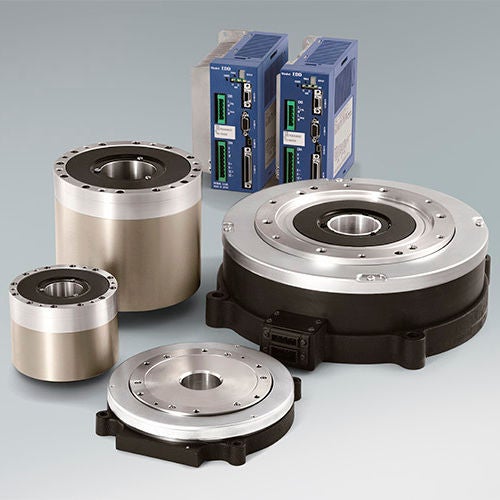

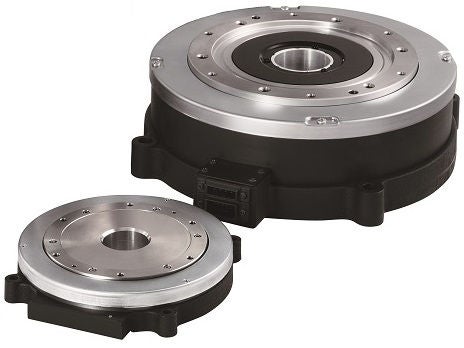

NSK 直驅電機具有高精度、高扭矩、輕量化和小型化等特點，可提高生產率，併為高速機器人手臂等各種設備的高精度、輕量化和小型化做出貢獻。

產品清單

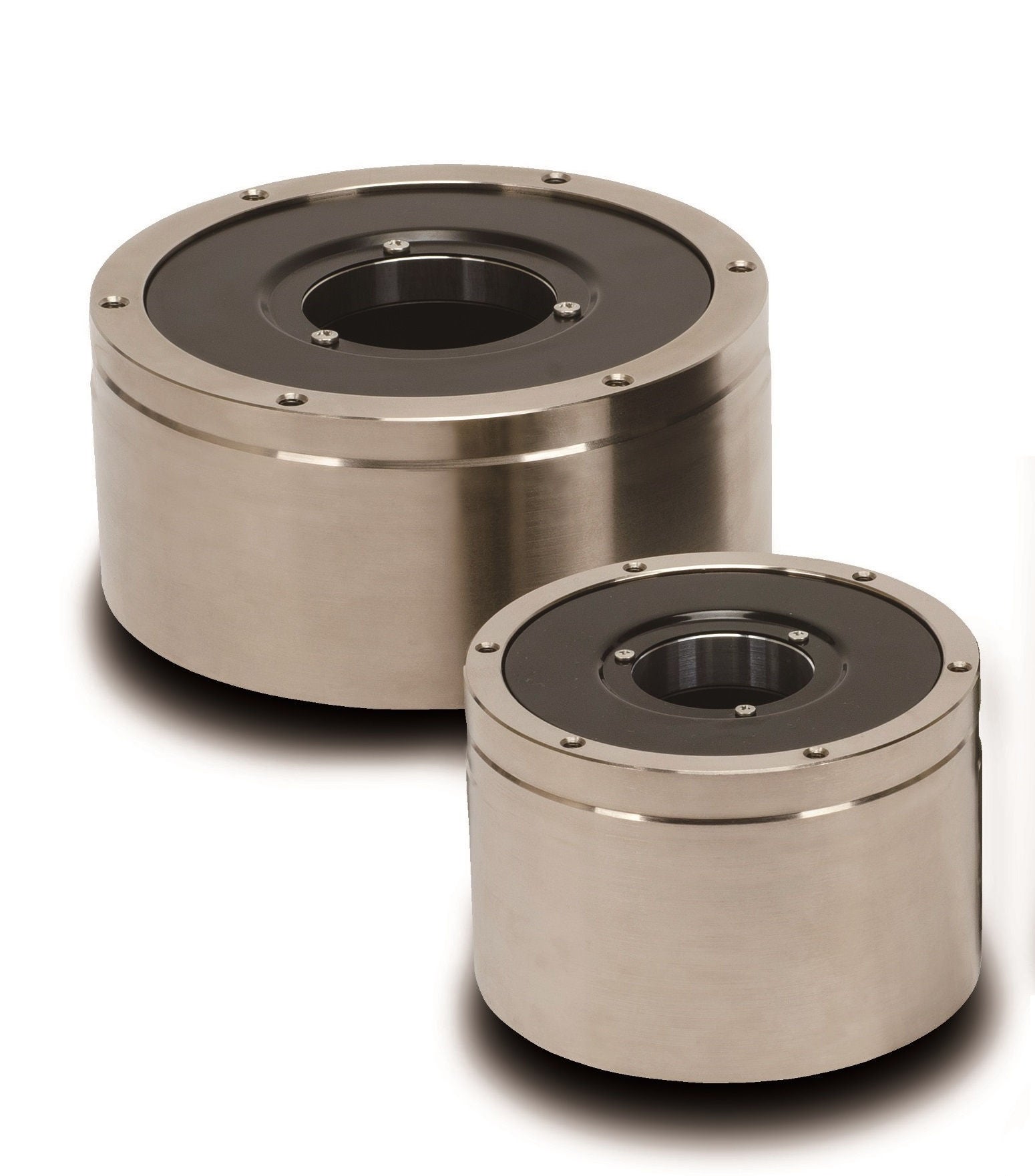

特徵：

1：高扭矩，高速旋轉
2：高解析度和精度（位置感測器解析度 262 萬次/圈）
3：體積小
4：UL 標準和CE標誌
5：外轉子

・輸出軸直徑 φ100 φ150
・外徑 φ100 φ150
・中空直徑 φ35 φ56
・額定扭矩 2~30N・m

特徵：
1：高扭矩、重負載
2：高解析度和精度（位置感測器解析度 262 萬次/圈）
3：低輪廓，高剛性
4：符合 UL 標準和 CE 標誌
5：內轉子

・輸出軸直徑 φ130 φ155 φ205
・外徑 φ170 φ210 φ280
・中空直徑 φ36 φ50 φ56
・額定扭矩 2~60N・m

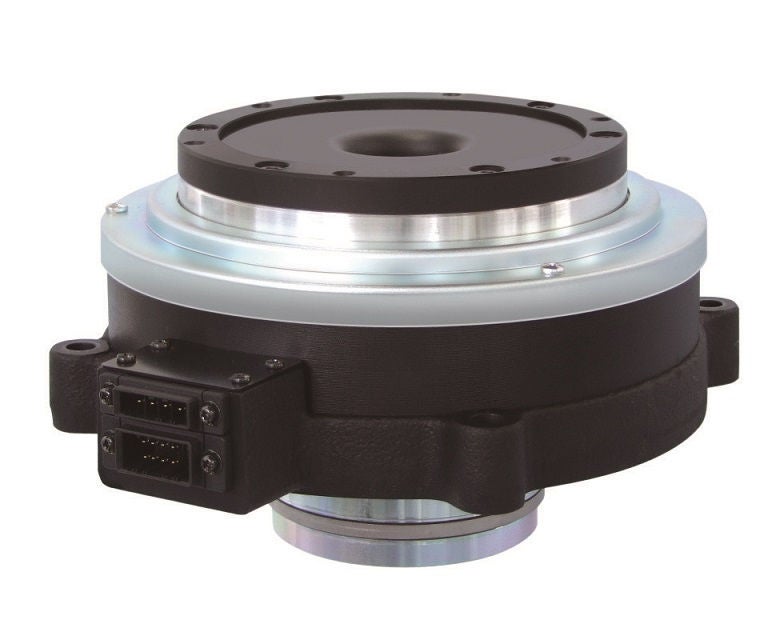

特徵：
1：高扭矩、重負載
2：高解析度和精度（位置感測器解析度 262 萬次/圈）
3：低輪廓，高剛性
4：負驅動式電磁製動器
5：內轉子

・輸出軸直徑 φ155 φ205
・外徑 φ210 φ280
・中空直徑 φ32
・額定扭矩 15 45N・m

特徵：
1：有助於降低成本和令人難以置信的可用性
2：通過更換齒輪減速機和交流伺服電機來減少零件數量
3：需要較小的安裝空間
4：外轉子

・輸出軸直徑 φ100 φ150
・外徑 φ102 φ152
・中空直徑 φ35 φ56
・額定扭矩 2~20N・m

特徵：

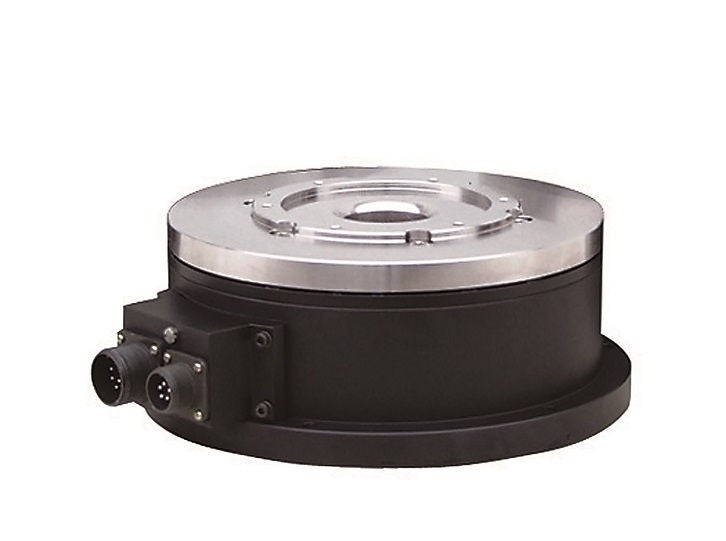

1：高扭矩、重負載
2：高解析度和精度（解析度 262 萬次/圈）
3：符合 IP66M （IEC/EN60529、IEC/EN60034-5）
4：內轉子

・輸出軸直徑 φ135 φ170
・外徑 φ220 φ286
・中空直徑 φ44 φ37
・額定扭矩 5~45N・m

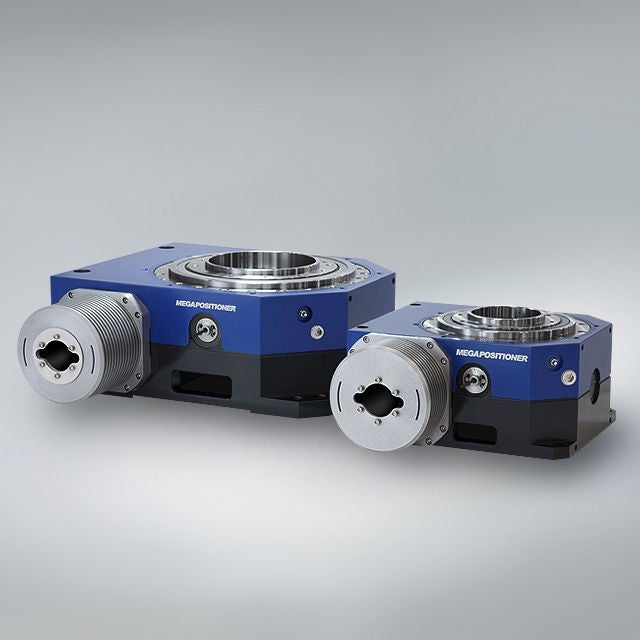

特徵：
1：通過組合減速機和大扭矩電機實現高剛性和大輸出扭矩
2：高解析度和精度（位置感測器解析度 262 萬次/圈），零反沖
3：大慣量負載的高精度定位
4：薄型 cmpact 封裝和大空心孔
5：最大 10 微米轉子跳動，高剛性

・輸出軸直徑 φ130 φ215
・外徑 310×380 450×545
・中空直徑 φ115 φ145
・額定扭矩 80N・m 520N・m
