螺母冷却滚珠丝杠

P_VE_BS_Nut Cooling Ball Screws

通过实现滚珠丝杠冷却的简易化，为从小型到大型的机床高速化、高精度化做贡献。

将对机床的高速化、高精度化有效的滚珠丝杠冷却机能设计在螺母内部，解决了以往实现长轴滚珠丝杠的冷却困难的问题。

特点

1. 除了小型化单螺母的偏移导程预紧方式外，也实现了可施加大预紧的双螺母方式的冷却。

2. 冷却液在螺母内部实现均衡循环，有效冷却滚珠丝杠。

3. 实现冷却功能的同时，有效抑制预紧力矩的增大。

构造・原理

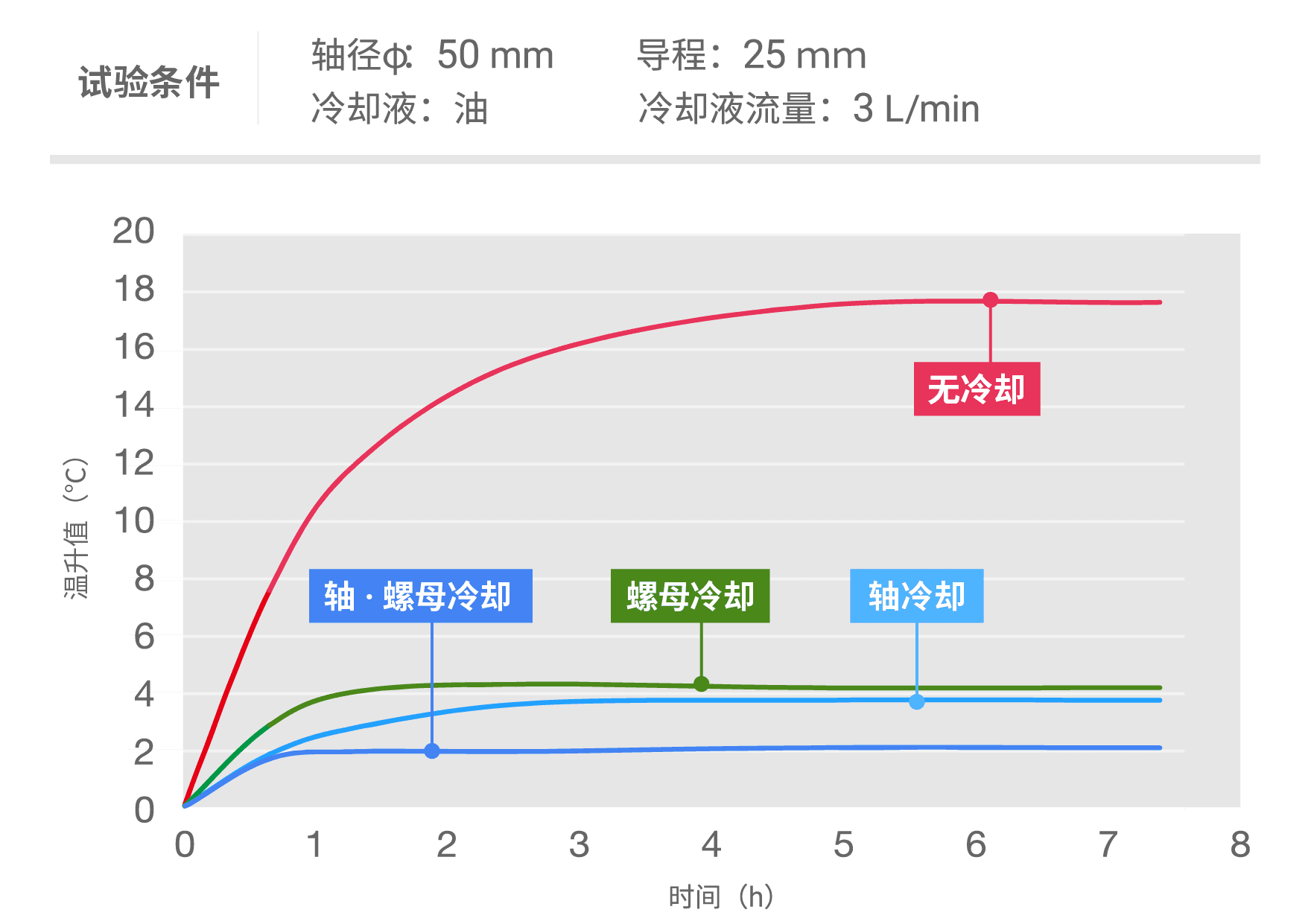

运行时丝杠轴的温度变化

运行时丝杠轴的温度变化
