Monocarrier™ 리니어 액츄에이터
개요

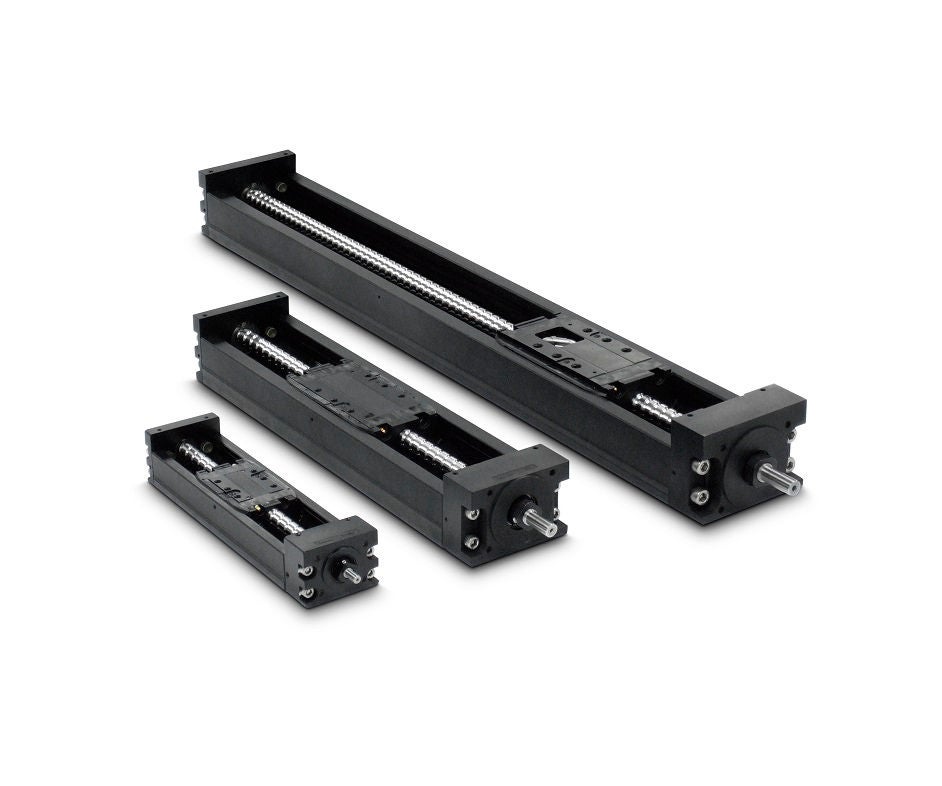

Monocarrier™ / Tough carrier™ 리니어 액츄에이터
NSK가 독자적으로 개발한 세계 최초의 올인원 직접 작용 제품.
NSK가 오랜 세월에 걸쳐 쌓아 온 기술력을 한결,
볼 스크류, 리니어 가이드, 서포트 베어링 일체형
일체형 구조의 가볍고 컴팩트한 단축 액추에이터.
장기간 유지 보수가 필요 없으며 다양한 용도로 사용할 수 있습니다.
클린 (모노 캐리어)도 준비하고 있습니다.
제품 목록

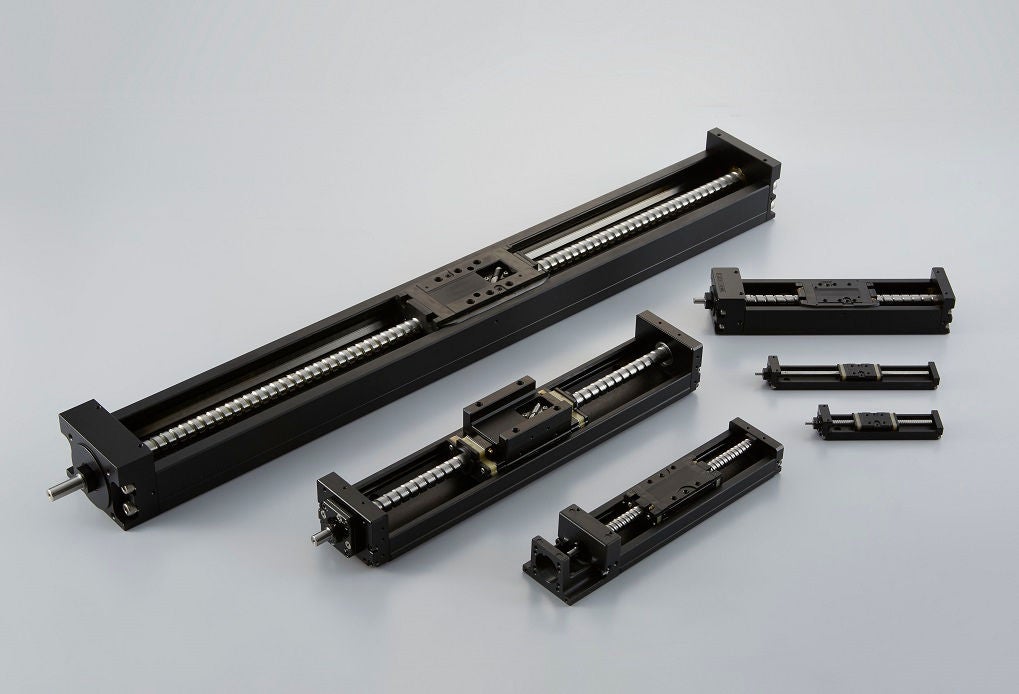

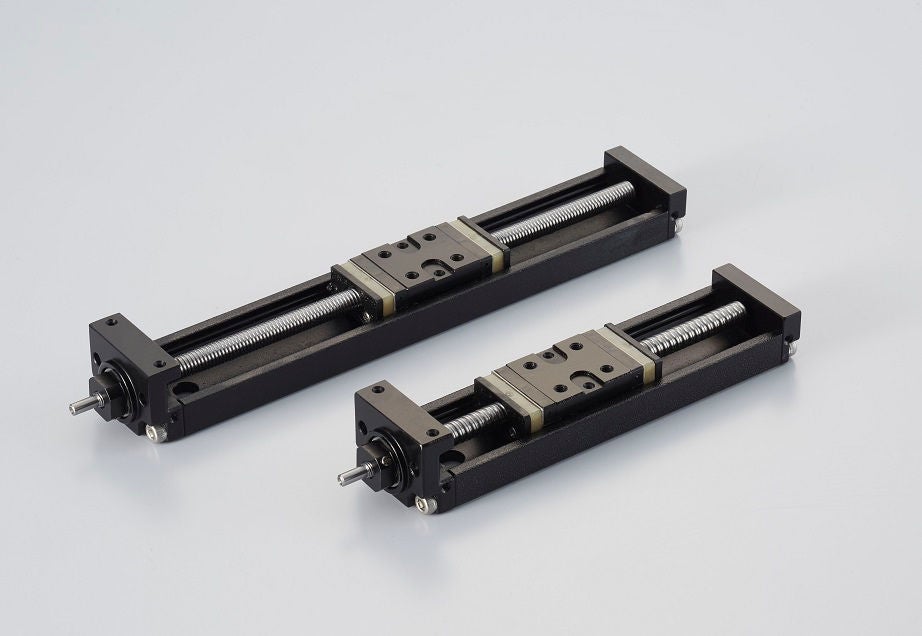

모노캐리어 MCM 시리즈 / MCH 시리즈(볼)
공 나사, 선형 가이드 및 지원 방위를 통합해서,
볼을 롤링 요소로 사용하는 단축 액추에이터입니다.
장기간 유지 보수가 필요 없는 작동을 가능하게 하는 K1을 사용하여 다양한 용도로 사용할 수 있습니다.
청소(LG2)도 지원합니다.
볼스크류, 리니어 가이드, 서포트 베어링을 통합한 가볍고 컴팩트한 단축 액추에이터입니다.
장기간 유지 보수가 필요 없으며 다양한 용도로 사용할 수 있습니다.
또한 클린(모노캐리어)도 지원합니다.
크기
・폭:20-100
・축경:φ6-φ20 ·리드:1-30
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-1000
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.
크기

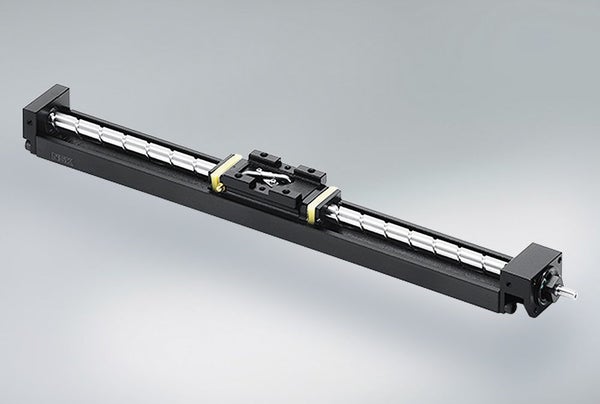

・폭:20
・축경:φ6
·리드:1-2
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-150
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.
크기
・폭:34
・축경:φ6(리드 1, 2), φ8(리드 5, 10, 12), φ10(리드 15)
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-250
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.

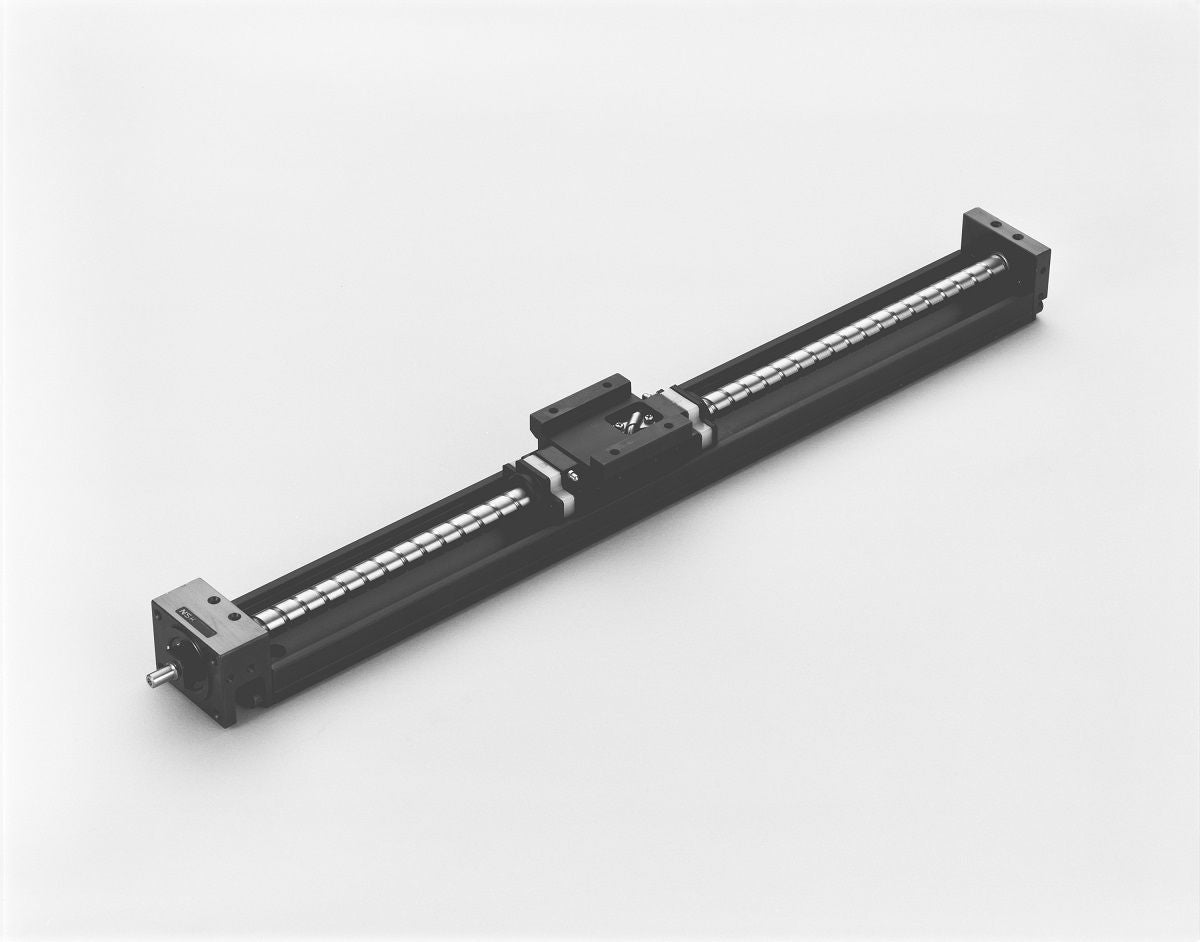

크기
・폭:49
・축경:φ12
·리드:5, 10, 20, 30
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 50-600
60-510 (더블)
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.

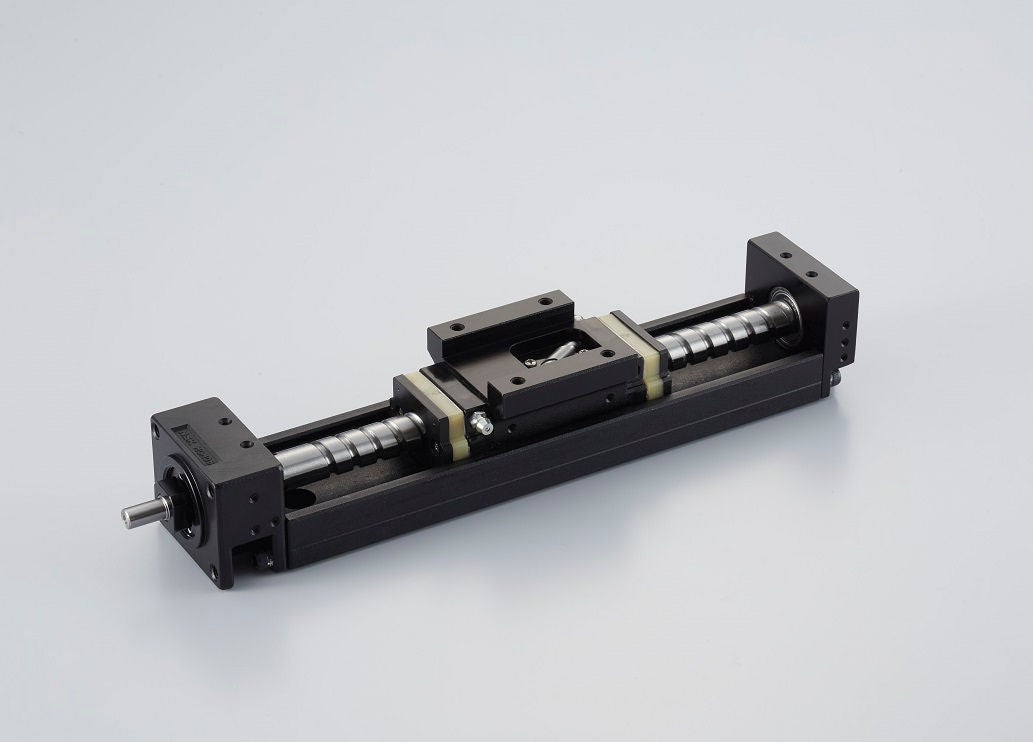

크기
・폭:58
・축경:φ15
·리드:5, 10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 50-800
110-710 (더블)
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.

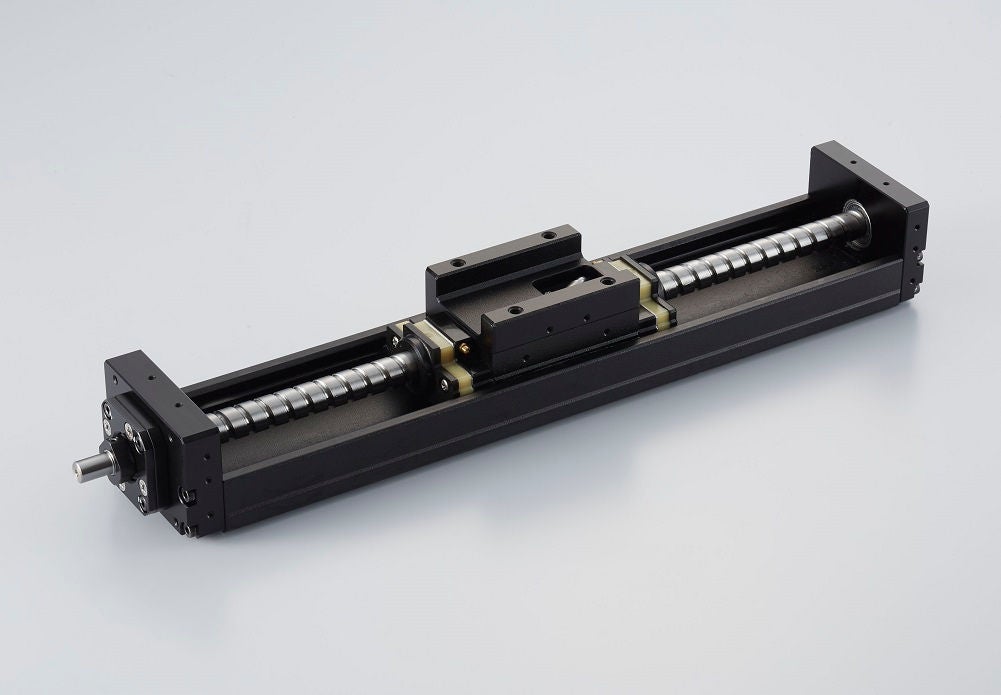

크기
・폭:80
・축경:φ15
·리드:5, 10, 20, 30
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 50-800
80-680 (더블)
볼 스크류, 리니어 가이드 및 서포트 베어링을 통합하고,
가볍고 컴팩트한 단축 액추에이터.

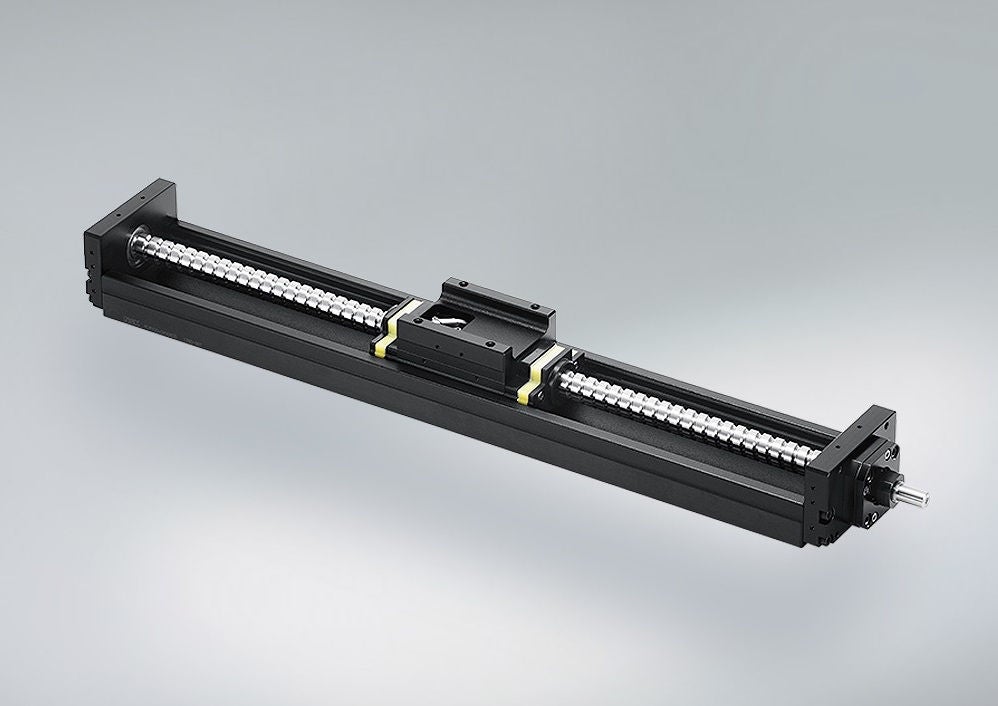

크기
・폭:100
・축경:φ20
・리드:10, 20, 30
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 100-1000
70-870(더블)
레일 부분(홈 구조)을 빔으로 사용할 수 있는 하이빔 강성 모델 단축 액추에이터입니다.
장기간 유지 보수가 필요 없으며 다양한 용도로 사용할 수 있습니다.
클린(모노캐리어)도 지원합니다.
크기
・폭:60-100
・축경:φ12 to φ20
·리드:5, 10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-1200

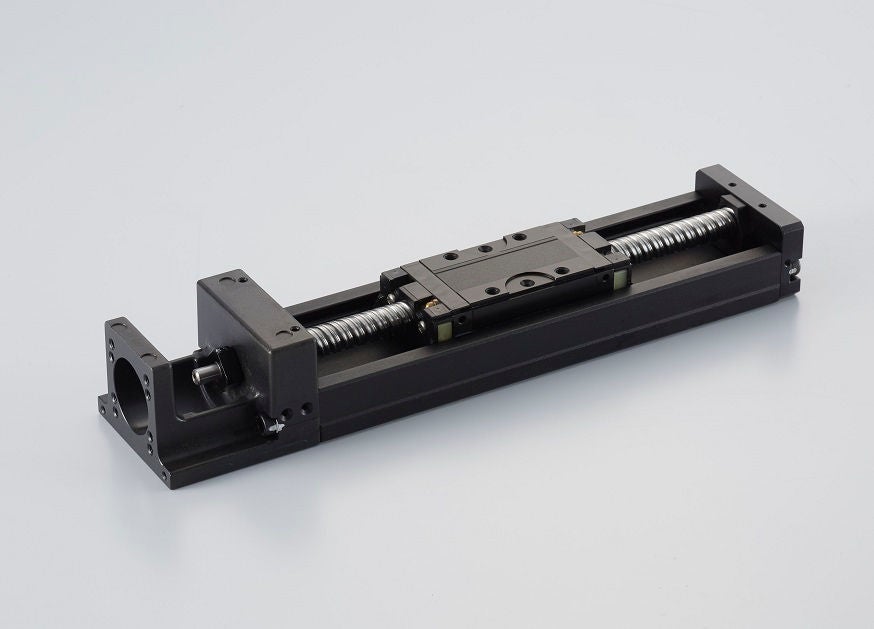

레일 부분(홈 구조)을 빔으로 사용할 수 있는 하이빔 강성 모델 단축 액추에이터입니다.
MCH06의 레일 높이를 낮춰 더 가볍게 만들었습니다.
크기
・폭:60
・축경:φ12 ・리드:5, 10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-500
레일 부분(홈 구조)을 빔으로 사용할 수 있는 하이빔 강성 모델 단축 액추에이터입니다.
크기
・폭:60
・축경:φ12
・리드:5,10,20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 50-600
100-400(더블)
레일 부분(홈 구조)을 빔으로 사용할 수 있는 하이빔 강성 모델 단축 액추에이터입니다.
크기
・폭:86
・축경:φ15
・리드:5,10,20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 100-800
150-650 (더블)
레일 부분(홈 구조)을 빔으로 사용할 수 있는 하이빔 강성 모델 단축 액추에이터입니다.
크기
・폭:100
・축경:φ20
・리드:10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 100-1200
250-1050 (더블)

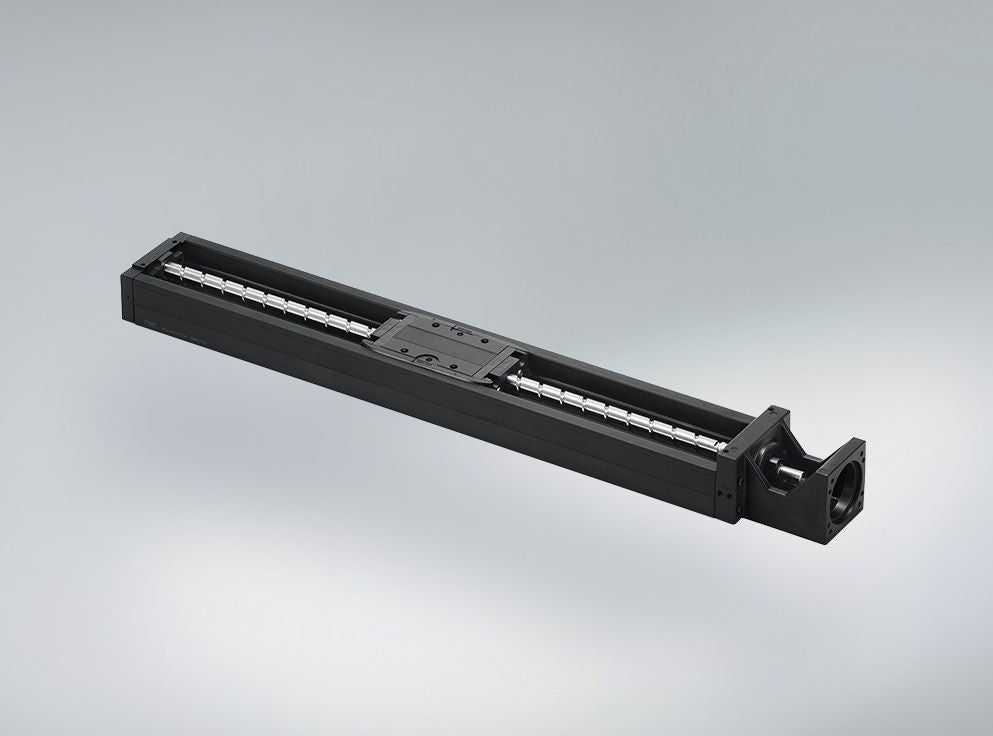

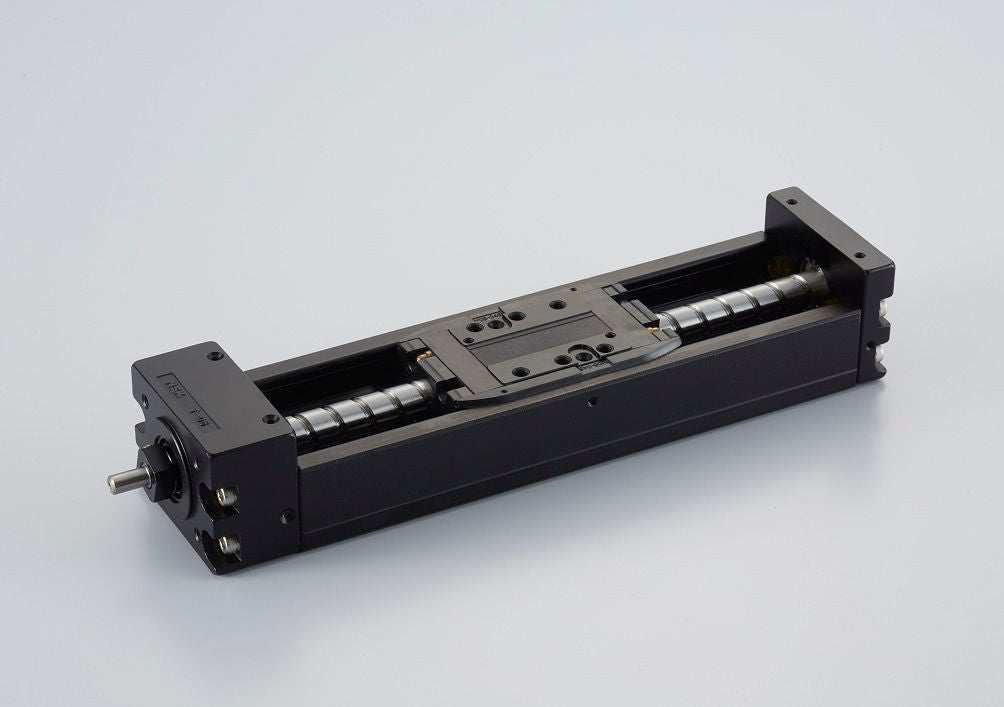

터프캐리어(롤러)
모노캐리어 MCH 모델 가이드가 볼에서 롤러로 변경되어 하중 용량이 크게 향상되었습니다.
만들어져 있는 상품입니다. 장착 치수는 호환되며 MCH 모델에서 교체할 수 있습니다.
monocarrier MCH 모델 가이드를 볼에서 롤러로 변경하여 하중 용량을 크게 개선했습니다.
장착 치수는 호환되며 교체할 수 있습니다.
크기
・폭:60-100
・축경:φ12 to φ20
・리드:5 - 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크:50-1260
이 제품에는 가이드 단면도를 변화시킴으로써 두드러지게 개량된 적재 능력이 있습니다.

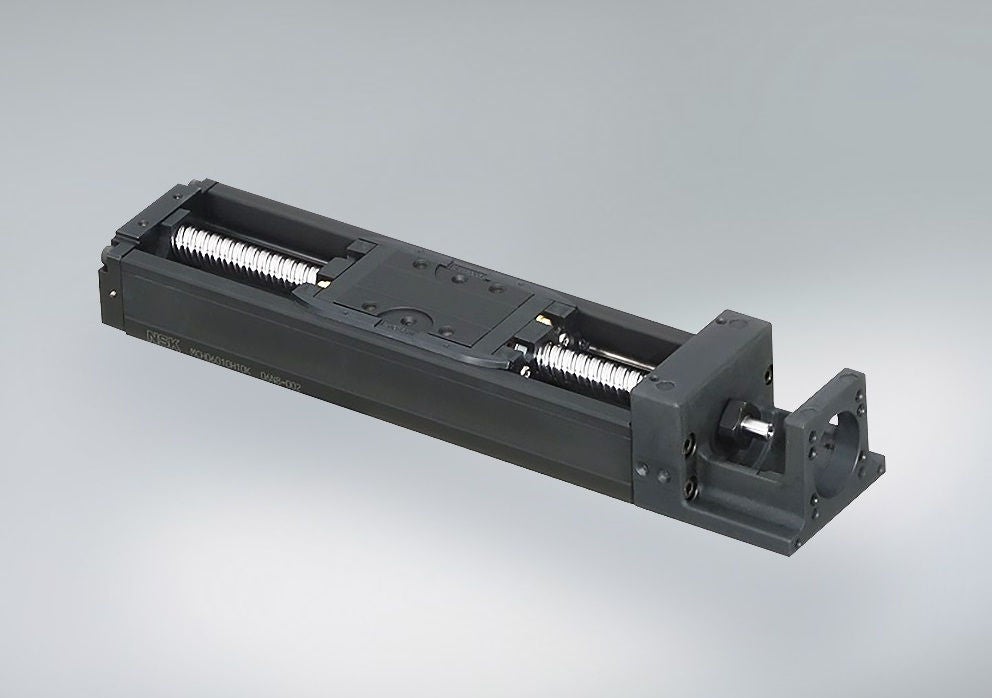

모노캐리어 MCH06 모델.
크기
・폭:60
・축경:φ12
·리드:5, 10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 50-500 (표준 슬라이더)
70-520 (짧은 슬라이더)
130-420(표준 슬라이더, 더블)
170-470 (쇼트 슬라이더, 더블)

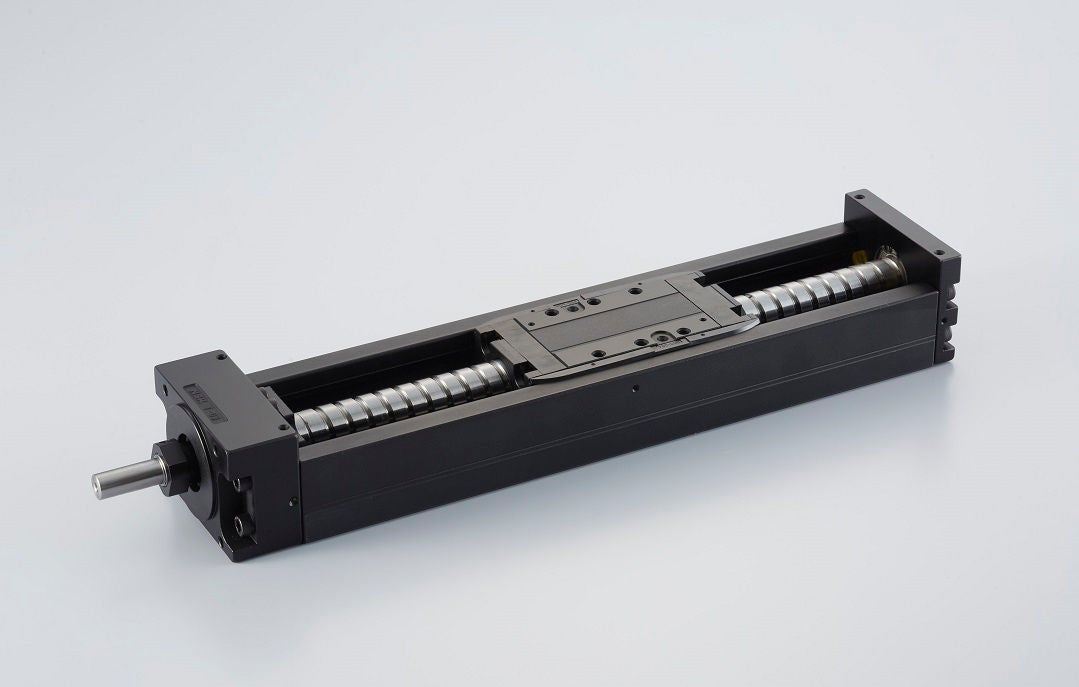

이 제품에는 가이드 단면도를 변화시킴으로써 두드러지게 개량된 적재 능력이 있습니다.
모노캐리어 MCH09 모델.
크기
・폭:90
・축경:φ15
·리드:5, 10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 100-800 (표준 슬라이더)
140-840(짧은 슬라이더)
170-670(표준 슬라이더, 더블)
250-750 (짧은 슬라이더, 더블)
이 제품에는 가이드 단면도를 변화시킴으로써 두드러지게 개량된 적재 능력이 있습니다.
모노캐리어 MCH10 모델.
크기
・폭:100
・축경:φ20
・리드:10, 20
・예압:간극 (0.020 이하), (0.003 이하)
・정밀도 : 고급(H), 정밀도(P)
・스트로크 : 100-1200 (표준 슬라이더)
160 - 1260 (짧은 슬라이더)
270 - 1070 (표준 슬라이더, 더블)
360 - 1160 (짧은 슬라이더, 더블)
선택
이 쪽의 상품은 재고가 있습니다.

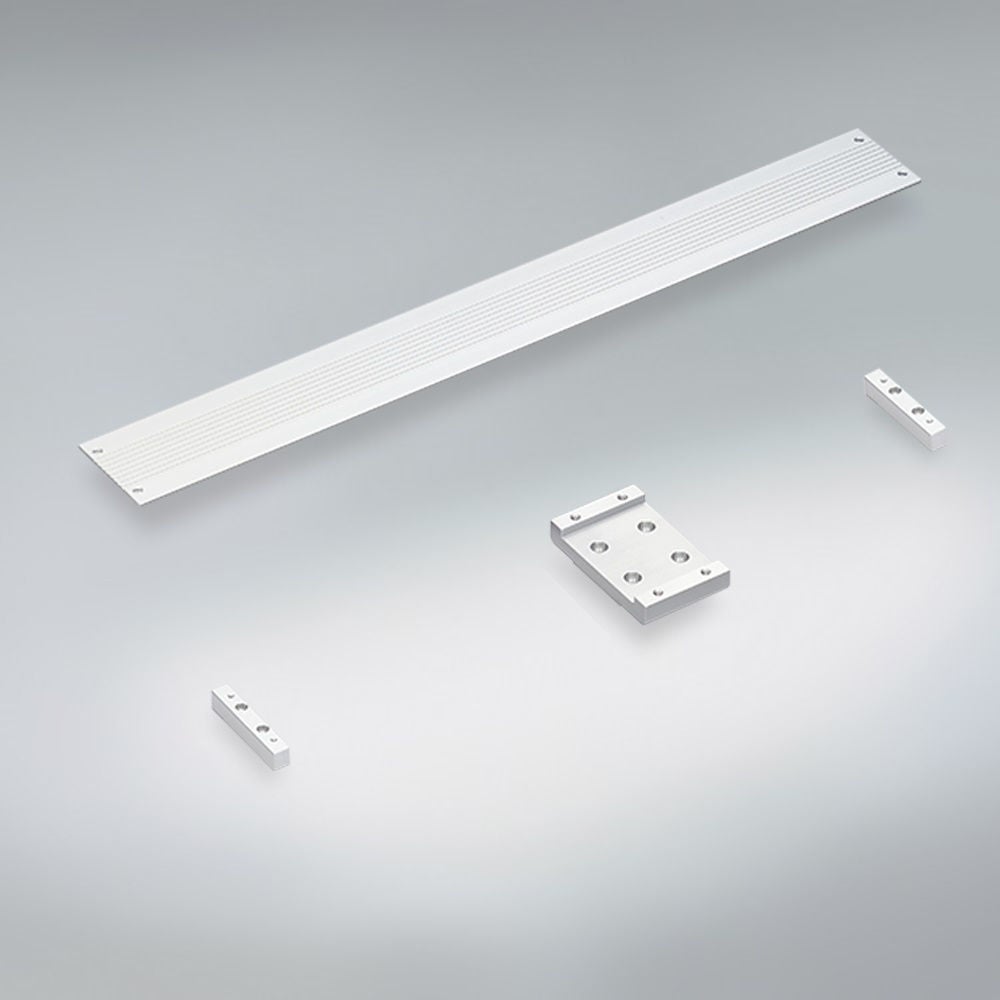

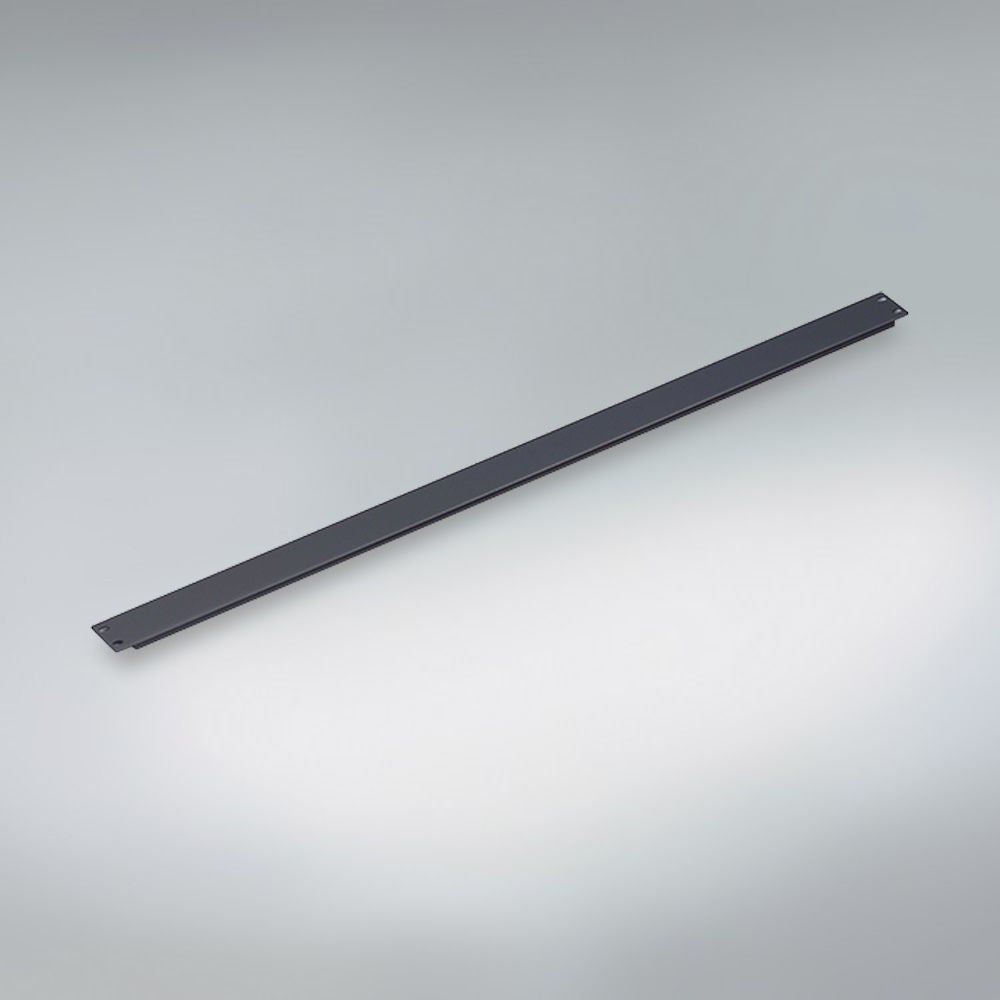

MCM03 모델에는 스페이서 플레이트(별매)가 필요합니다.
MCM 모델
이 쪽의 상품은 재고가 있습니다.
MCH 모델과 TCH 모델에는 스페이서 플레이트가 있습니다.

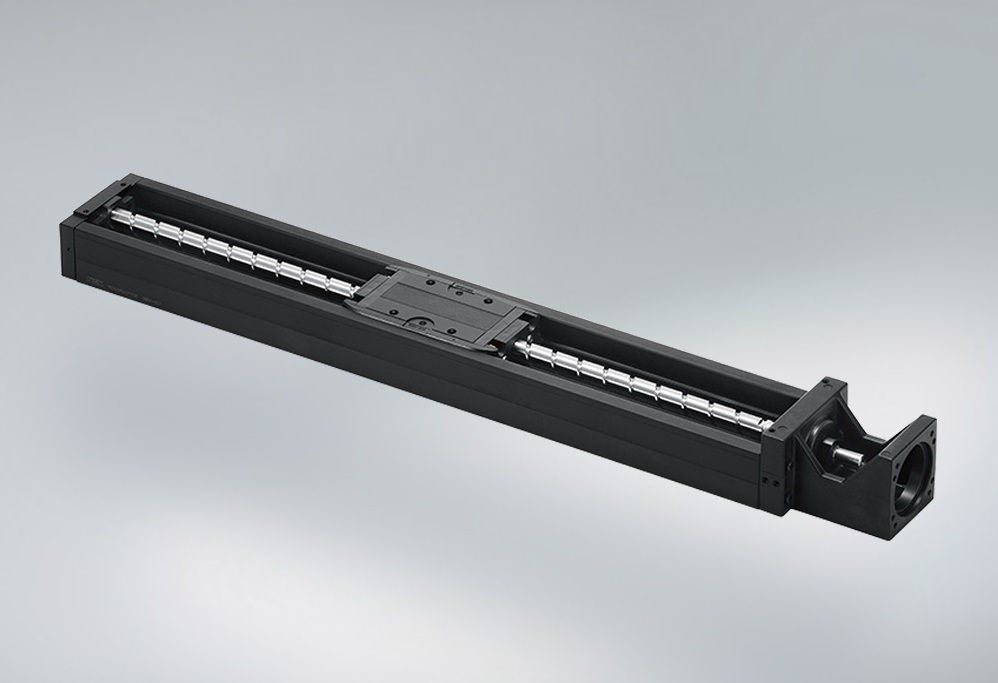

MCH 모델

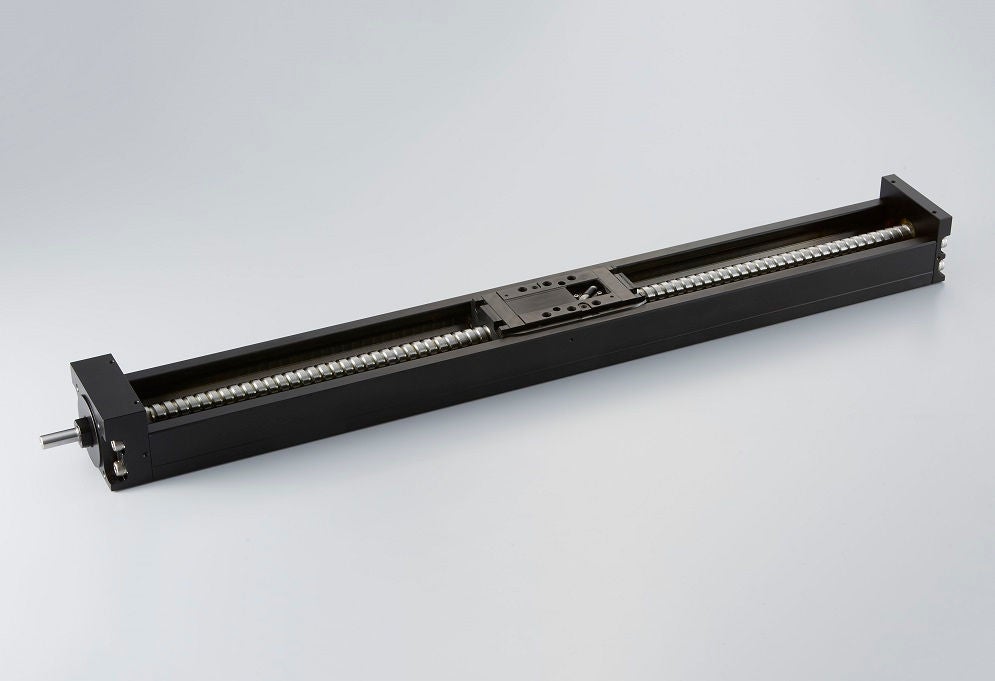

TCH 모델

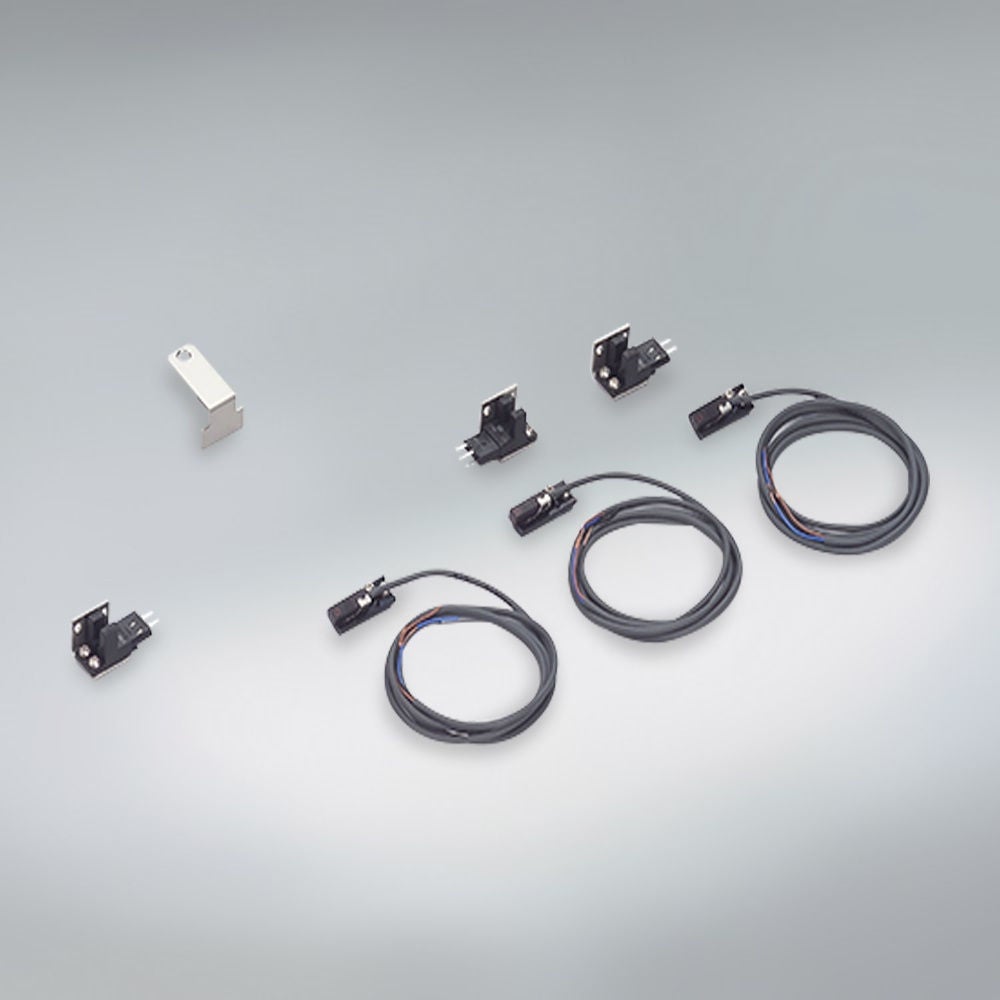

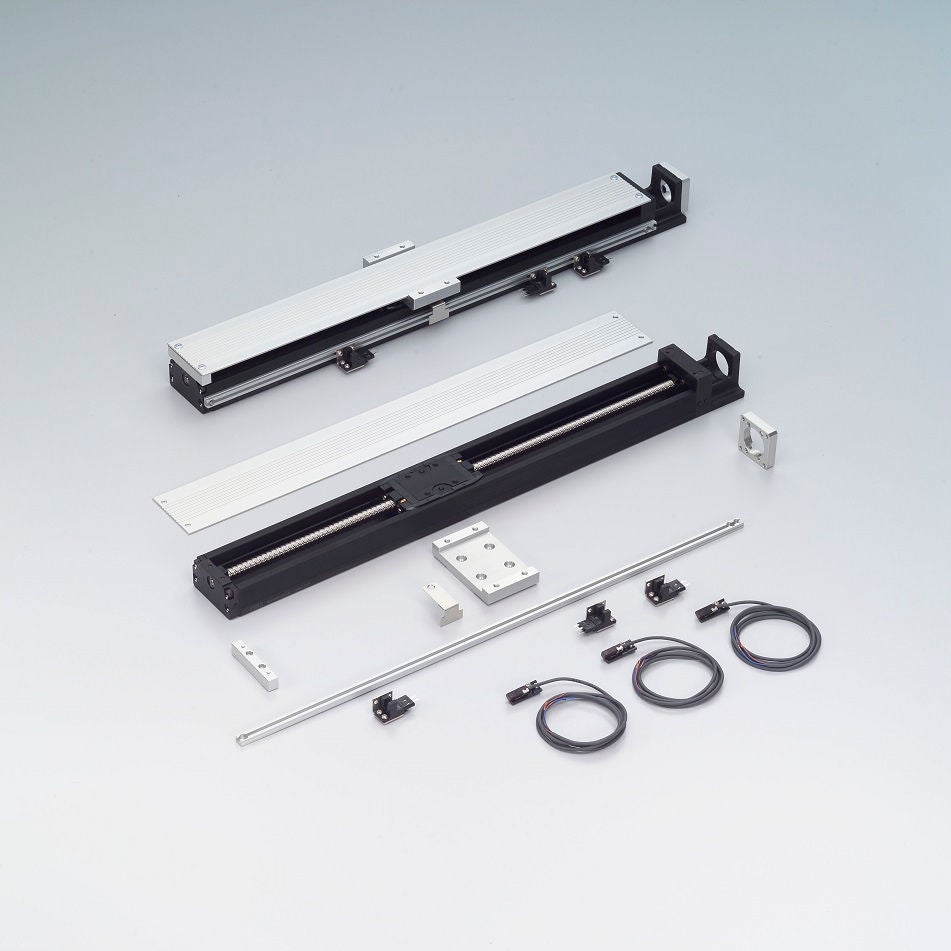

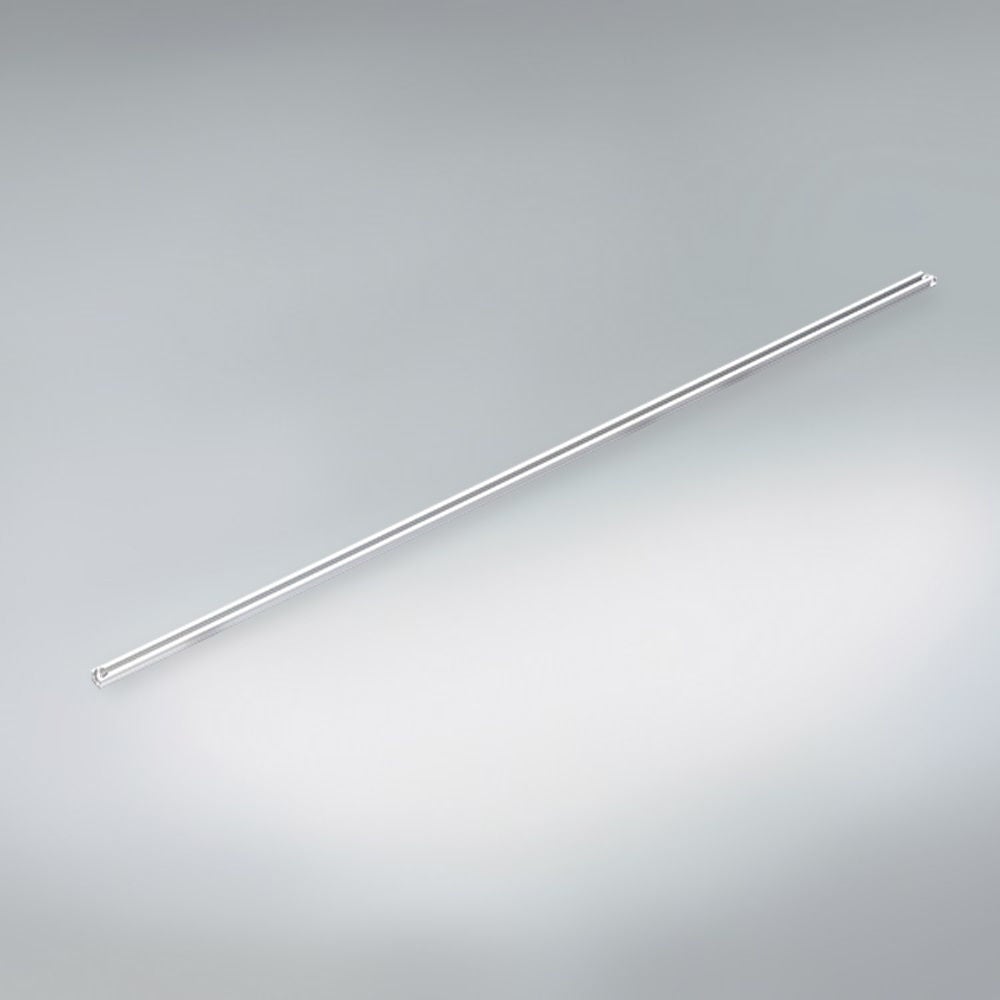

Photo Sensor Unit과 Proximity Sensor Unit의 두 가지 유형을 사용할 수 있습니다.
포토 센서 유닛: MCM 모델(MCM02 모델 제외), MCH 모델, TCH 모델
근접 센서 유닛 : MCM 모델, MCH 모델, TCH 모델
이 쪽의 상품은 재고가 있습니다. 모든 스트로크에 대비하십시오.
MCM 모델,
MCH 모델
TCH 모델

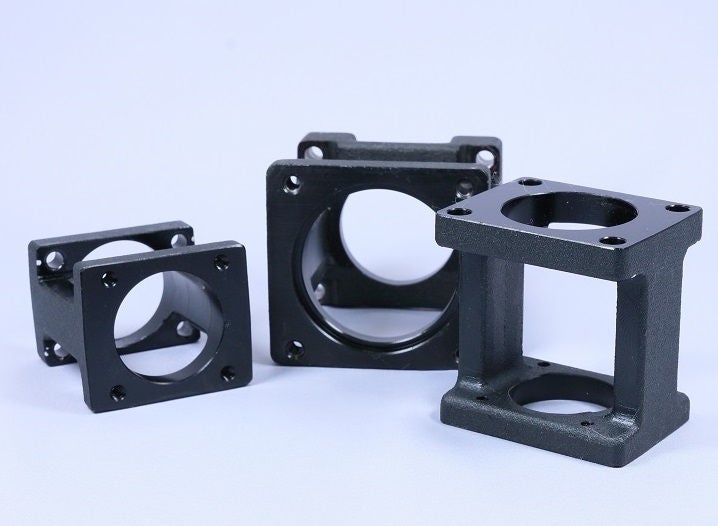

이 쪽의 상품은 재고가 있습니다. 서보 모터 및 스테핑 모터를 위해 준비되었습니다.
MCM 모델
TCH 모델
이 쪽의 상품은 재고가 있습니다. 서보 모터 및 스테핑 모터를 위해 준비되었습니다.
MCH 모델

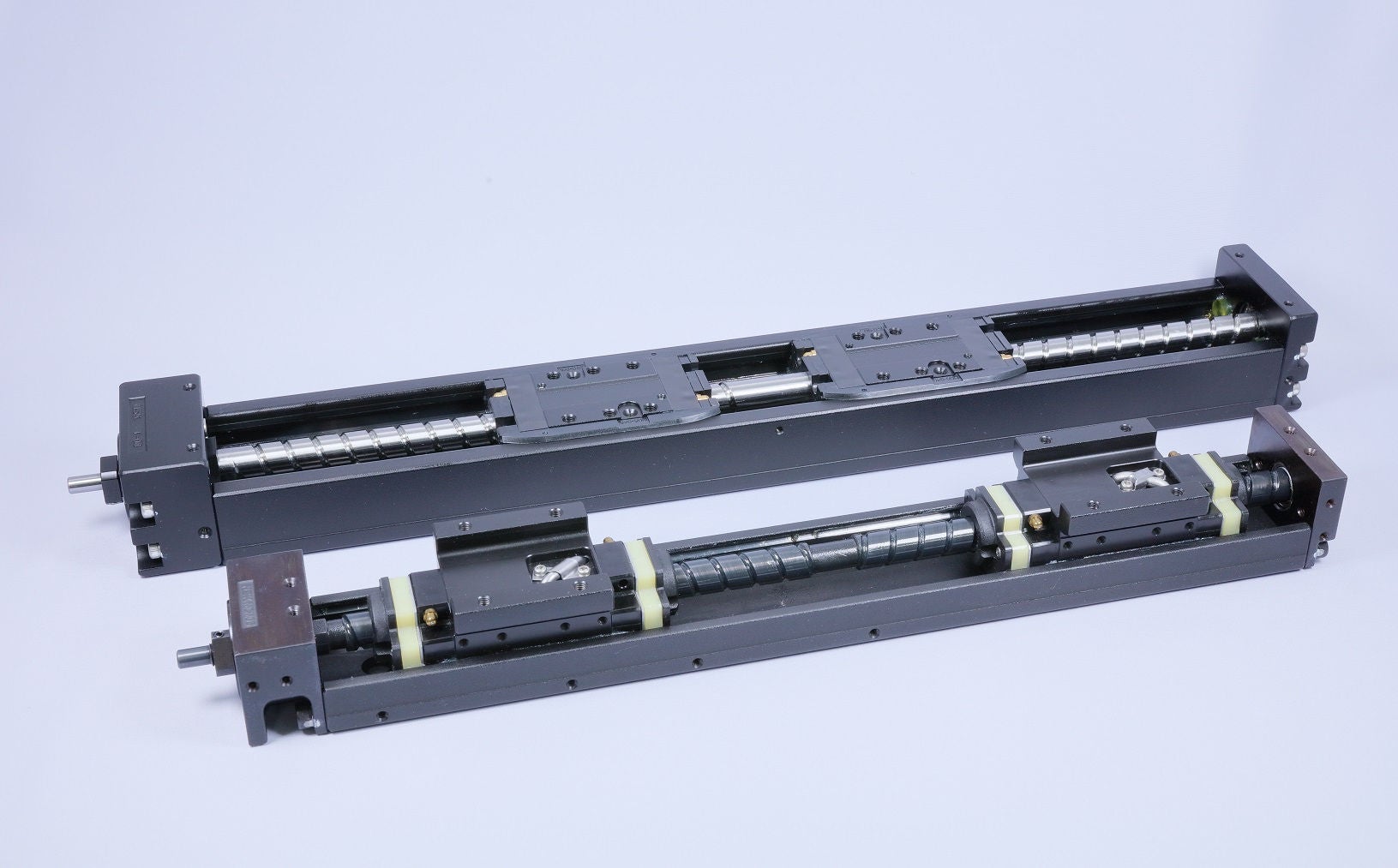

왼쪽 및 오른쪽 볼 나사 지원
MCM 모델(MCM02 모델 및 MCM03 모델 제외)
MCH 모델
TCH 모델

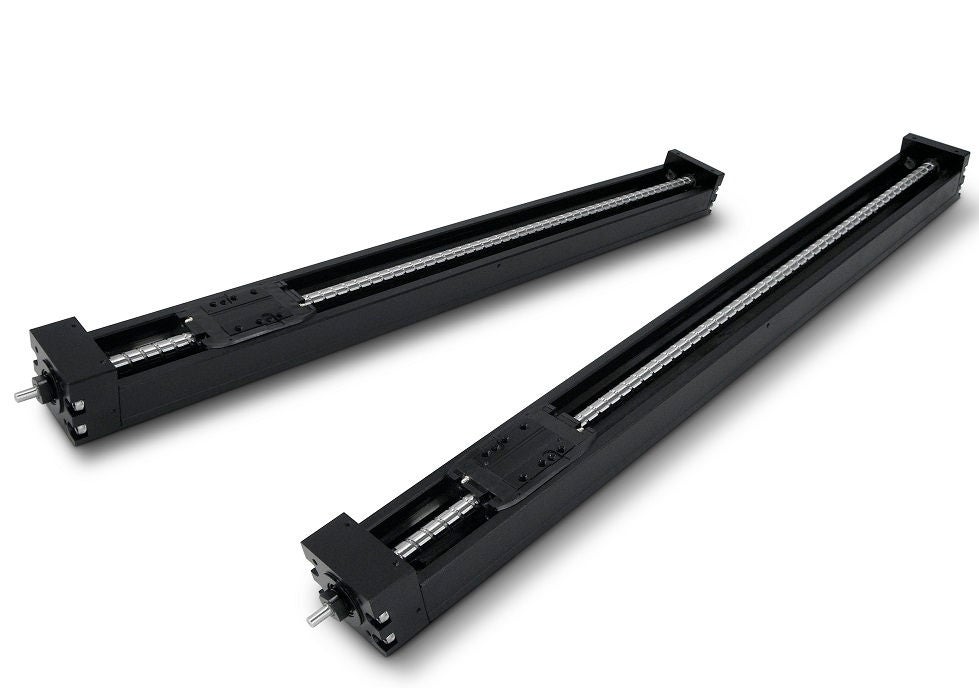

긴 스트로크를 지원합니다.
MCM02, 03 모델, 리드 1 및 2는 적용되지 않습니다.
MCL 모델 및 TCH 모델도 제외됩니다.
MCM03 모델, 최대 350
MCM05 모델, 최대 900 (더블 슬라이더는 810)
MCM06 모델, 최대 1000(이중 슬라이더는 910)
MCM08 모델, 최대 1000 (더블 슬라이더는 880)
MCM10 모델, 최대 1750(더블 슬라이더는 1600)
MCH06 모델, 최대 600 (더블 슬라이더는 500)
MCH09 모델, 최대 1000 (더블 슬라이더는 850)
MCH10 모델, 최대 1750(더블 슬라이더는 1600)
가이드 및 공급 메커니즘의 적절한 윤활은 다음과 같은 다양한 기계의 완전한 기능에 필수적입니다.
공작 기계에서 반도체 제조 장비까지.
NSK는 고속, 고하중, 슬라이딩, 고온 및 세척과 같은 다양한 응용 분야에 맞는 다양한 그리스를 제공합니다.
다양한 기구의 가이드와 이송 기구를 원활하게 보충하기 위해, 컴팩트한
핸드 그리스 펌프 다양한 팁 노즐도 사용할 수 있습니다.
