ภาพรวม

Monocarrier™ / ตัวกระตุ้นเชิงเส้น Tough carrier™

ผลิตภัณฑ์ที่ออกฤทธิ์โดยตรงแบบ all-in-one ที่พัฒนาโดย NSK ซึ่งเป็นผลิตภัณฑ์แรกของโลก
การรวบรวมความสามารถทางเทคโนโลยีที่ NSK ได้ปลูกฝังมาเป็นเวลาหลายปี
บอลสกรู ไกด์เชิงเส้น และแบริ่งรองรับในตัว
แอคชูเอเตอร์แกนเดียวน้ําหนักเบาและกะทัดรัดพร้อมโครงสร้างแบบ all-in-one
·ช่วยให้ไม่ต้องบํารุงรักษาในระยะยาวและสามารถใช้งานได้หลากหลายวัตถุประสงค์
เรากําลังเตรียมความพร้อมสําหรับการทําความสะอาด (monocarrier)

รายการสินค้า

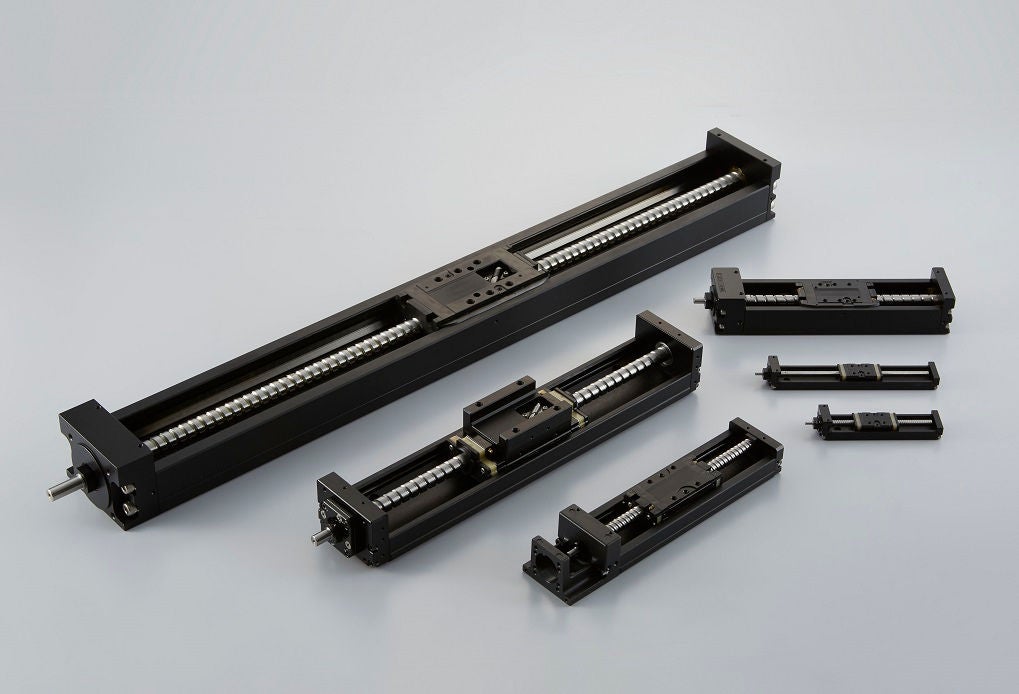

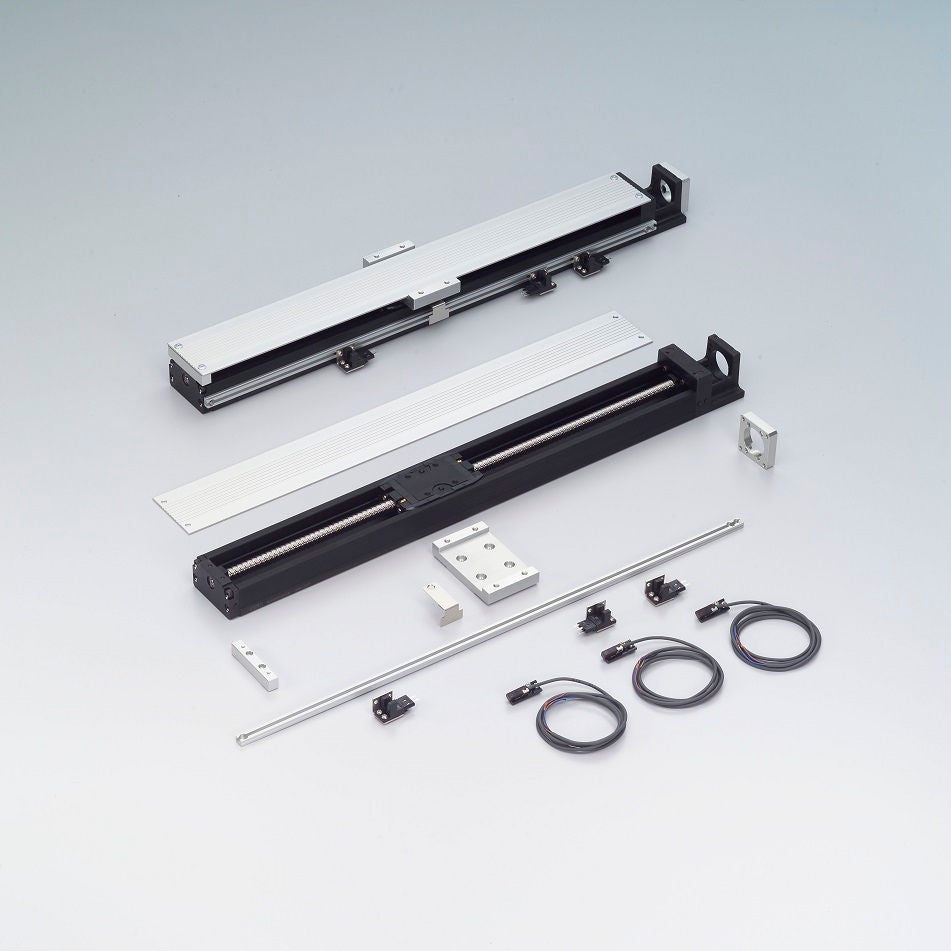

Monocarrier MCM ซีรี่ส์ / MCH ซีรี่ส์ (บอล)

การรวมบอลสกรู ลิเนียร์ไกด์ และแบริ่งรองรับ
แอคชูเอเตอร์แกนเดียวที่ใช้ลูกบอลเป็นองค์ประกอบกลิ้ง
·สามารถใช้งานได้หลากหลายโดยใช้ K1 เพื่อให้สามารถใช้งานได้โดยไม่ต้องบํารุงรักษาในระยะยาว
เรายังรองรับ clean (LG2)

แอคชูเอเตอร์แกนเดียวน้ําหนักเบาและกะทัดรัดที่รวมบอลสกรู ไกด์เชิงเส้น และตลับลูกปืนรองรับ
·ช่วยให้ไม่ต้องบํารุงรักษาในระยะยาวและสามารถใช้งานได้หลากหลายวัตถุประสงค์
เรายังรองรับการทําความสะอาด (monocarrier)

ขนาด
·ความกว้าง:20-100
·เส้นผ่านศูนย์กลาง เพลา:φ6-φ20 ·ตะกั่ว:1-30
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่:50-1000

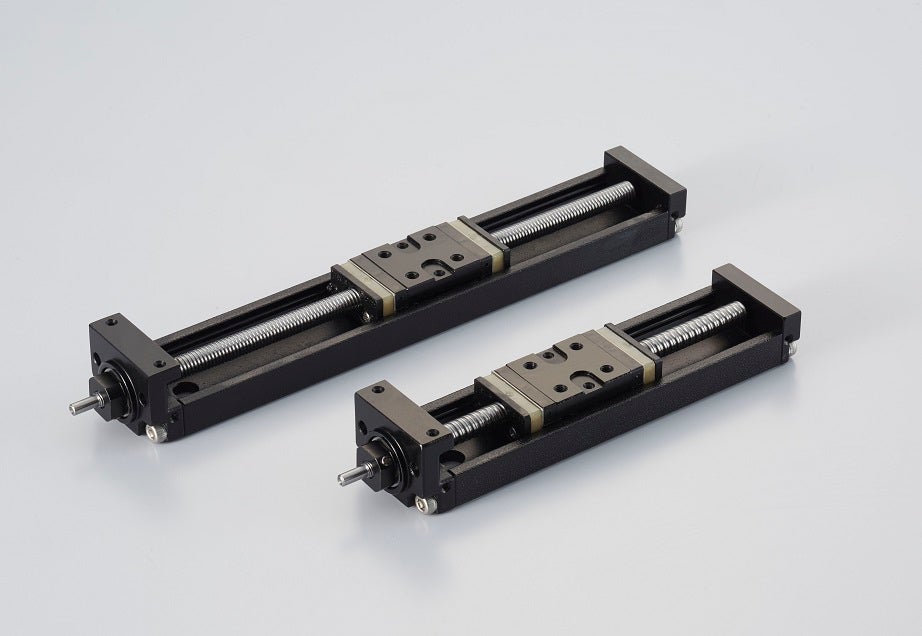

การรวมบอลสกรู ไกด์เชิงเส้น และแบริ่งรองรับ
แอคชูเอเตอร์แกนเดียวน้ําหนักเบาและกะทัดรัด

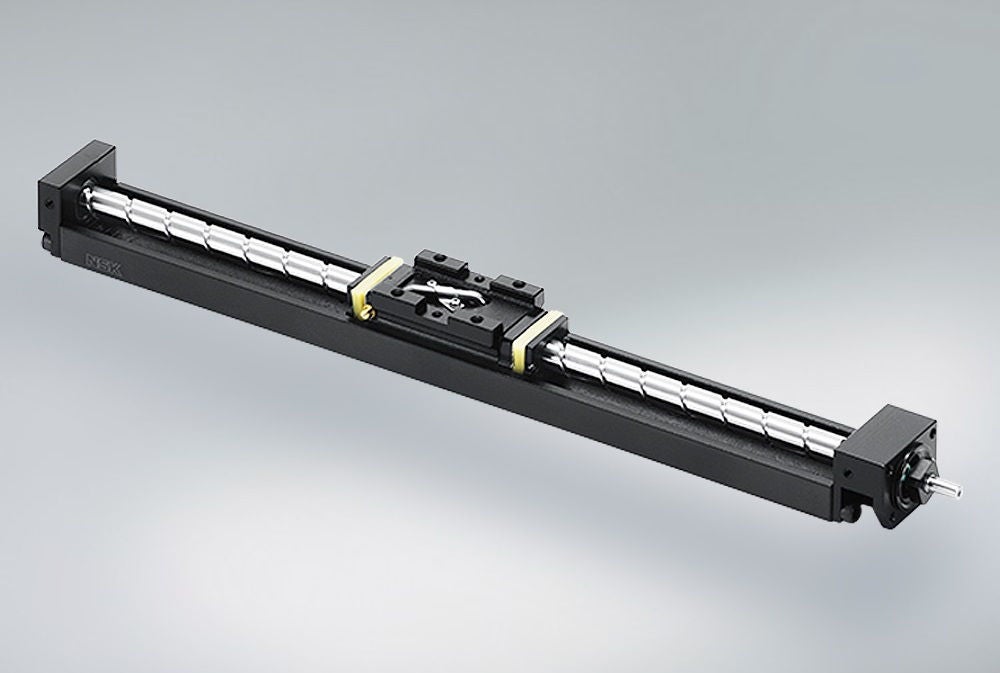

ขนาด
·ความกว้าง:20
·เส้นผ่านศูนย์กลาง เพลา: φ6
· ตะกั่ว: 1-2
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
· สโตรค/ระยะเคลื่อนที่:50-150

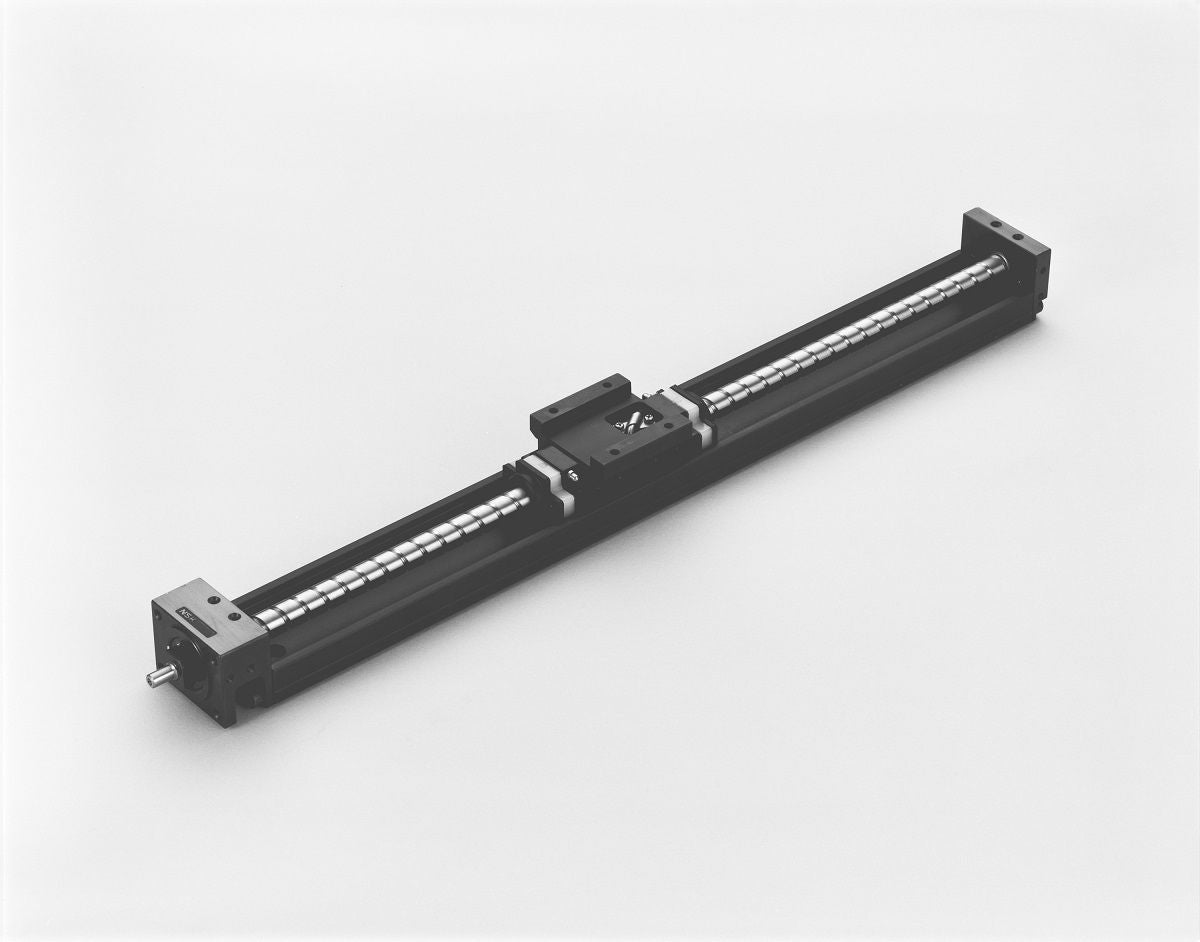

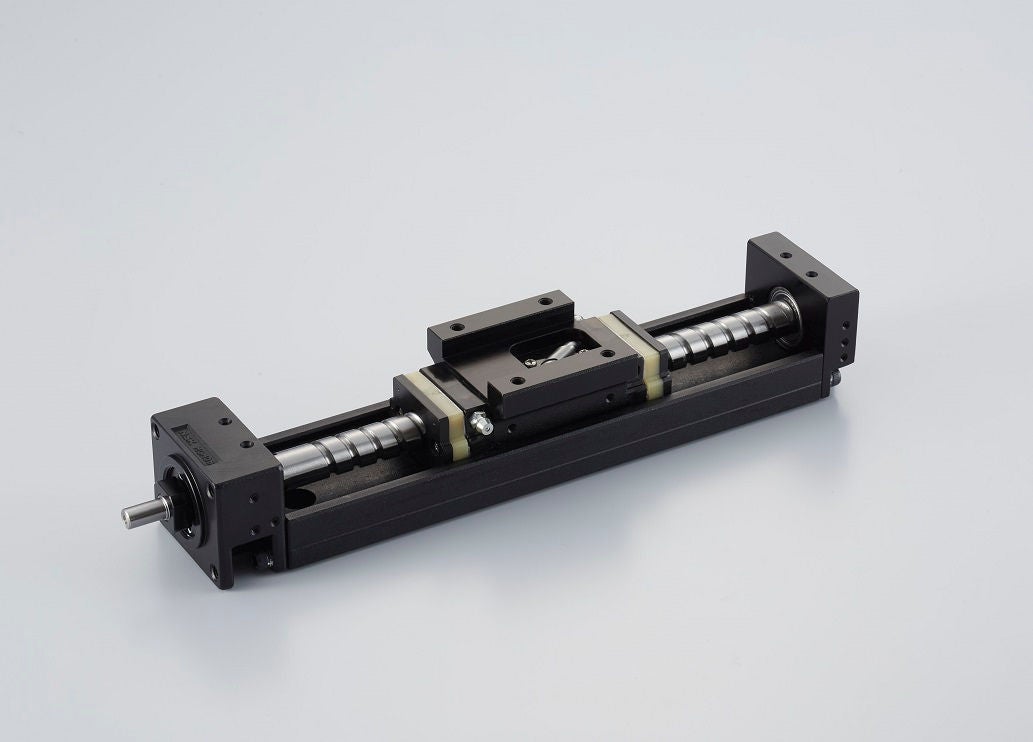

ขนาด
·ความกว้าง:34
·เส้นผ่านศูนย์กลาง เพลา: φ6 (ตะกั่ว 1, 2), φ8 (ตะกั่ว 5, 10, 12), φ10 (ตะกั่ว 15)
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
· สโตรค/ระยะเคลื่อนที่:50-250

ขนาด
·ความกว้าง:49
·เส้นผ่านศูนย์กลาง เพลา: φ12
· ตะกั่ว:5, 10, 20, 30
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 50-600
60-510 (ดับเบิ้ล)

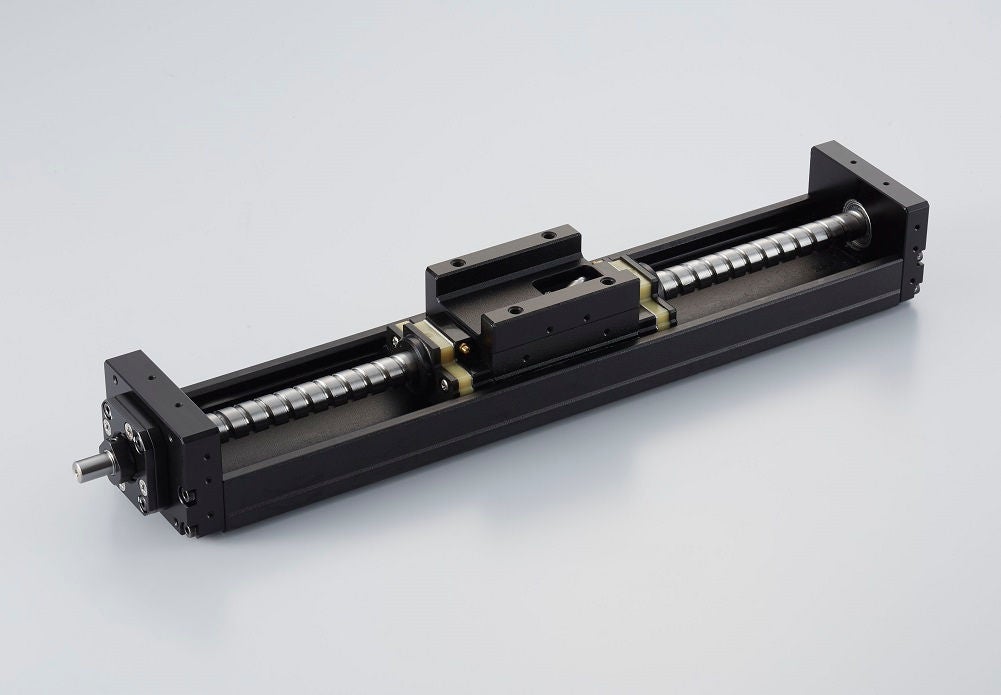

ขนาด
·ความกว้าง:58
·เส้นผ่านศูนย์กลาง เพลา: φ15
· ตะกั่ว: 5, 10, 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 50-800
110-710 (คู่)

ขนาด
·ความกว้าง:80
·เส้นผ่านศูนย์กลาง เพลา: φ15
· ตะกั่ว:5, 10, 20, 30
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 50-800
80-680 (คู่)

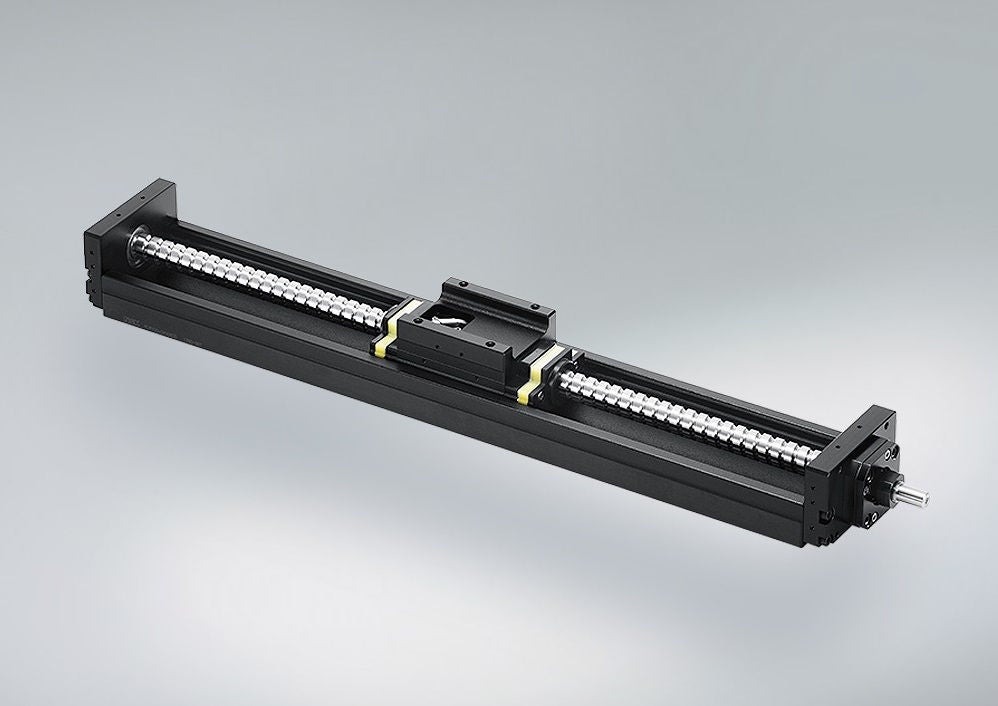

การรวมบอลสกรู ไกด์เชิงเส้น และแบริ่งรองรับ

แอคชูเอเตอร์แกนเดียวน้ําหนักเบาและกะทัดรัด

ขนาด
·ความกว้าง:100
·เส้นผ่านศูนย์กลาง เพลา: φ20
· ตะกั่ว: 10, 20, 30
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 100-1000
70-870 (ดับเบิ้ล)

· ความแข็งแกร่ง ของลําแสงสูง รุ่นแอคชูเอเตอร์แกนเดียวที่สามารถใช้ส่วนราง (โครงสร้างร่อง) เป็นคาน
·ช่วยให้ไม่ต้องบํารุงรักษาในระยะยาวและสามารถใช้งานได้หลากหลายวัตถุประสงค์
เรายังรองรับการทําความสะอาด (Monocarrier)

ขนาด
·ความกว้าง:60-100
·เส้นผ่านศูนย์กลาง เพลา: φ12 ถึง φ20
· ตะกั่ว: 5, 10, 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่:50-1200

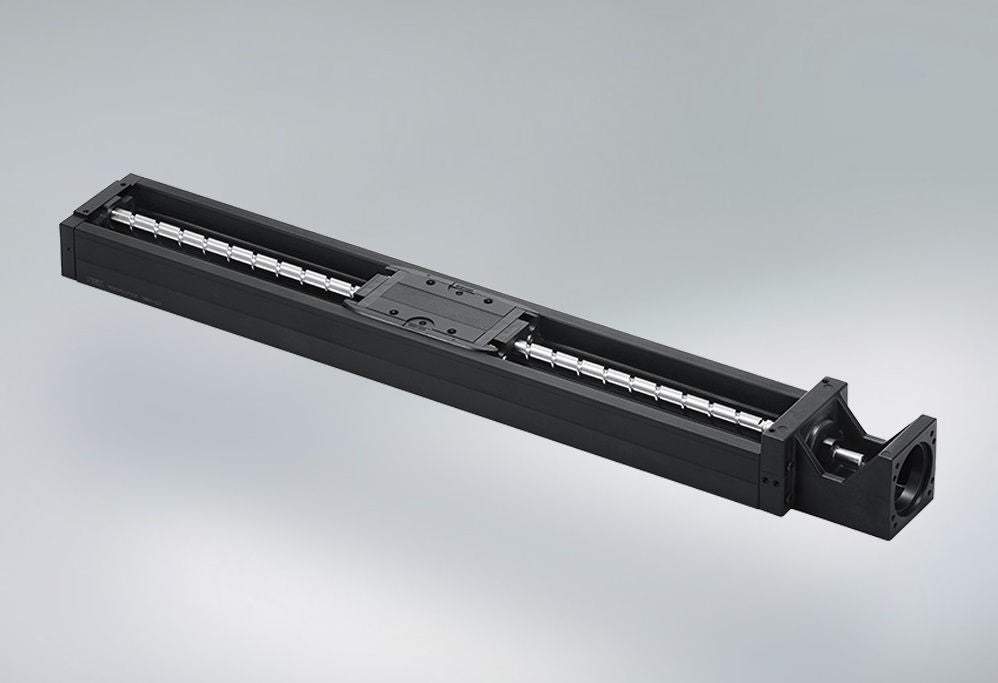

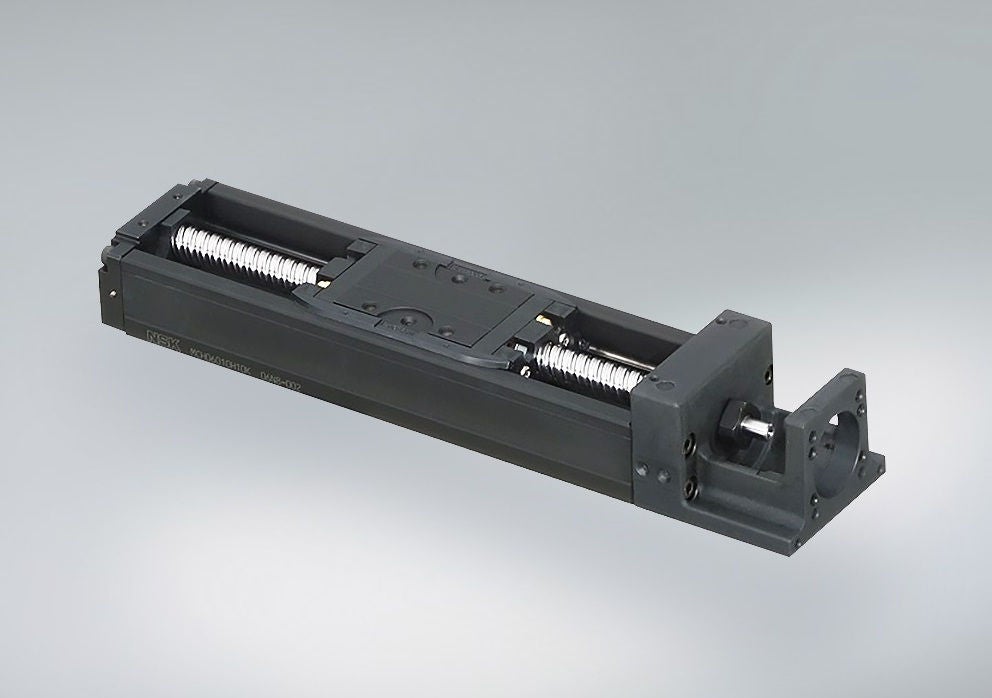

· ความแข็งแกร่ง ของลําแสงสูง รุ่นแอคชูเอเตอร์แกนเดียวที่สามารถใช้ส่วนราง (โครงสร้างร่อง) เป็นคาน
ความสูงของรางของ MCH06 ถูกลดระดับลงเพื่อให้เบาลง

· ความแข็งแกร่ง ของลําแสงสูง รุ่นแอคชูเอเตอร์แกนเดียวที่สามารถใช้ส่วนราง (โครงสร้างร่อง) เป็นคาน

ขนาด
·ความกว้าง:60
·เส้นผ่านศูนย์กลาง เพลา: φ12
· ตะกั่ว: 5,10,20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 50-600
100-400 (คู่)

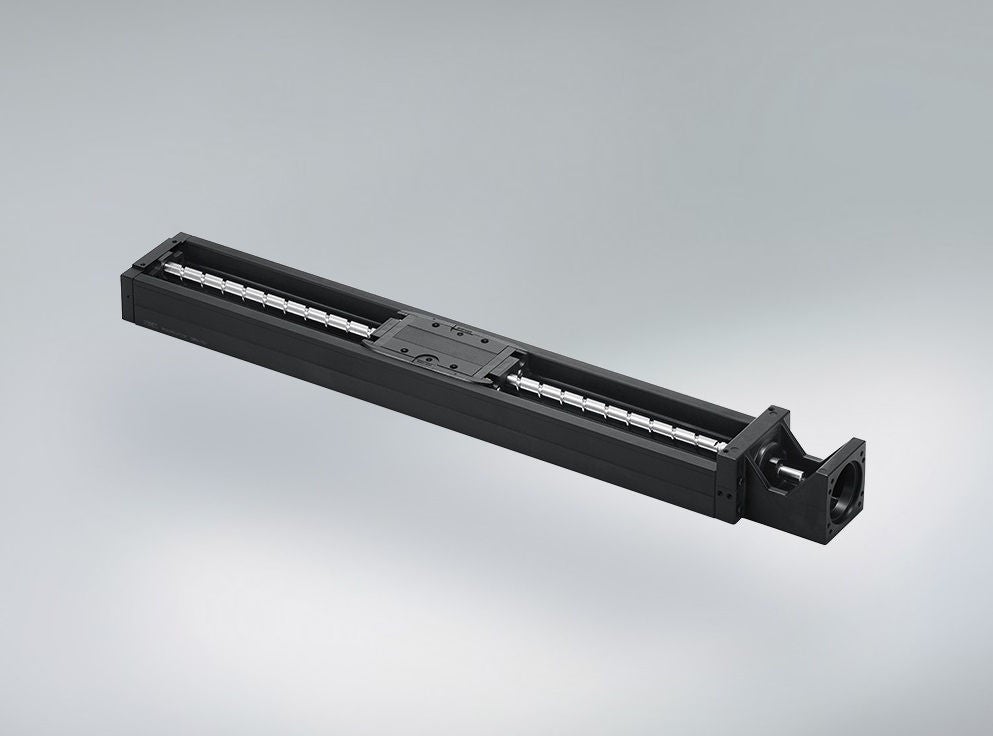

ขนาด
·ความกว้าง:86
·เส้นผ่านศูนย์กลาง เพลา: φ15
· ตะกั่ว: 5,10,20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 100-800
150-650 (คู่)

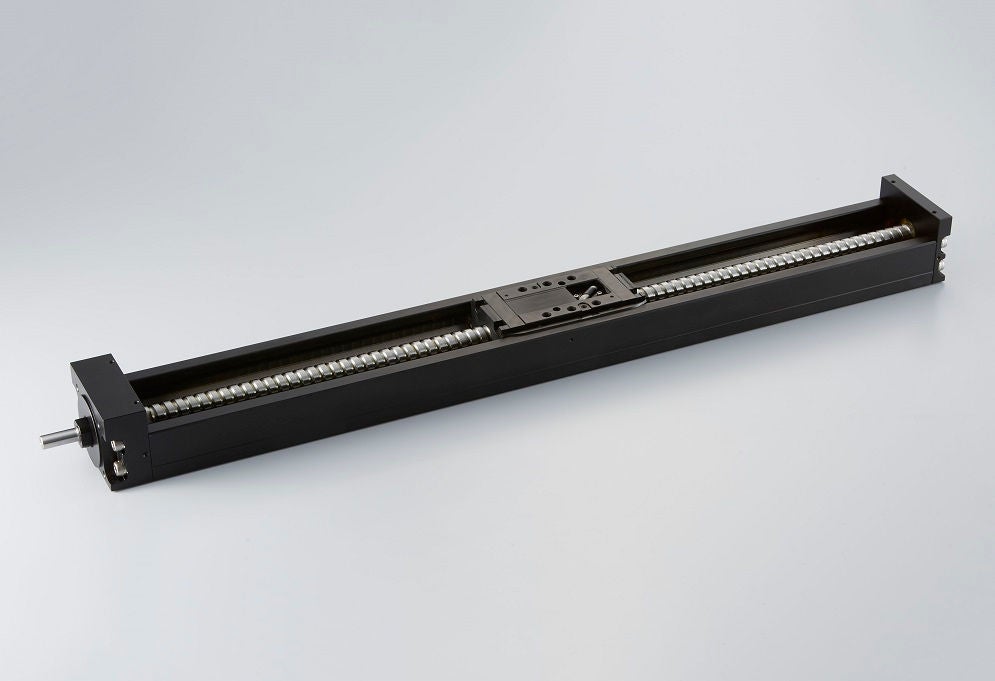

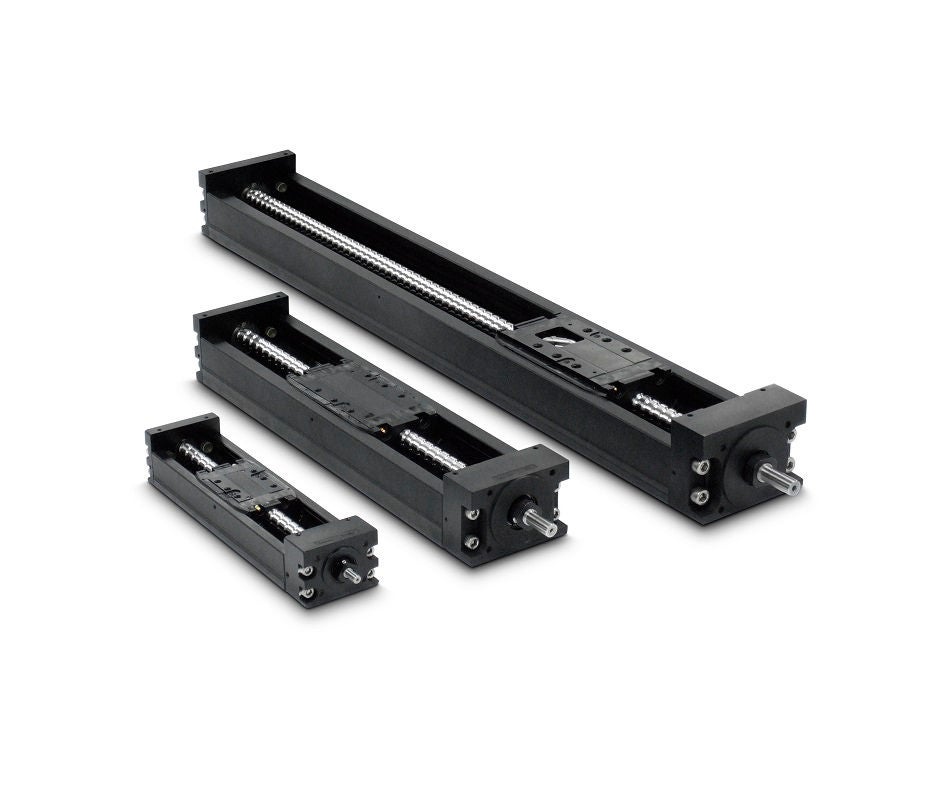

Toughcarrier (ลูกกลิ้ง)

คู่มือโมเดล MCH โมโนแคร์ได้เปลี่ยนจากลูกบอลเป็นลูกกลิ้ง ซึ่งช่วยเพิ่มความสามารถในการรับน้ําหนักอย่างมาก
เป็นผลิตภัณฑ์ที่ทําขึ้น ·ขนาดการติดตั้งเข้ากันได้และสามารถเปลี่ยนได้จากรุ่น MCH

ปรับปรุงความสามารถในการรับน้ําหนักอย่างมีนัยสําคัญโดยการเปลี่ยนไกด์โมเดล MCH โมโนแคร์จากลูกบอลเป็นลูกกลิ้ง
·ขนาดการติดตั้งเข้ากันได้และสามารถเปลี่ยนได้

ขนาด
·ความกว้าง:60-100
·เส้นผ่านศูนย์กลาง เพลา: φ12 ถึง φ20
· ตะกั่ว:5 ถึง 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่:50-1260

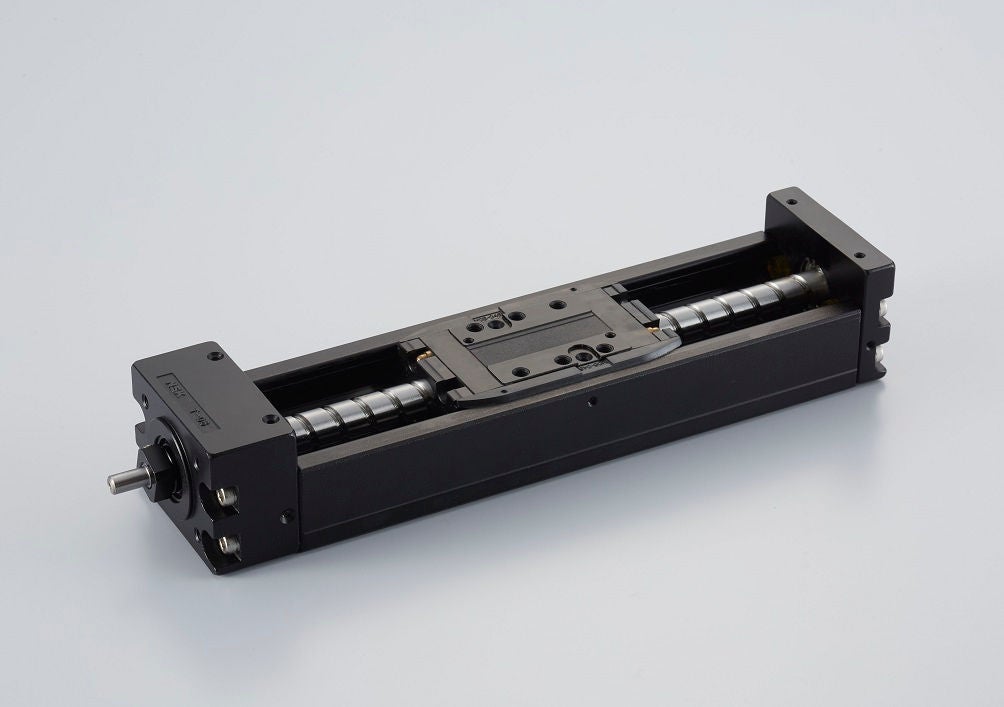

ผลิตภัณฑ์นี้มีความสามารถในการรับน้ําหนักที่ดีขึ้นอย่างมีนัยสําคัญโดยการเปลี่ยนส่วนไกด์ของ
รุ่น Monocarrier MCH06

ขนาด
·ความกว้าง:60
·เส้นผ่านศูนย์กลาง เพลา: φ12
· ตะกั่ว: 5, 10, 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 50-500 (สไลเดอร์ มาตรฐาน)
70-520 (แถบเลื่อนสั้น)
130-420 (สไลเดอร์ มาตรฐาน คู่)
170-470 (สไลเดอร์สั้น คู่)

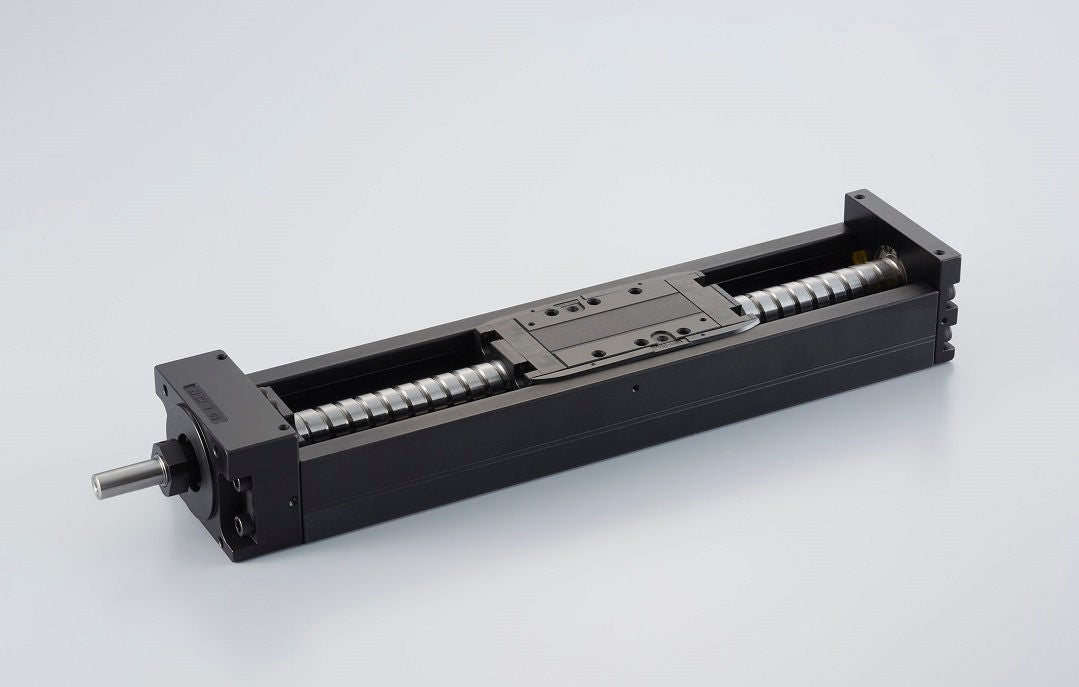

ผลิตภัณฑ์นี้มีความสามารถในการรับน้ําหนักที่ดีขึ้นอย่างมีนัยสําคัญโดยการเปลี่ยนส่วนไกด์ของ
รุ่น MCH09 โมโนแคร์

ขนาด
·ความกว้าง:90
·เส้นผ่านศูนย์กลาง เพลา: φ15
· ตะกั่ว: 5, 10, 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
·สโตรค/ระยะเคลื่อนที่ : 100-800 (สไลเดอร์ มาตรฐาน)
140-840 (ตัวเลื่อนสั้น)
170-670 (สไลเดอร์ มาตรฐาน คู่)
250-750 (สไลเดอร์สั้น คู่)

ผลิตภัณฑ์นี้มีความสามารถในการรับน้ําหนักที่ดีขึ้นอย่างมีนัยสําคัญโดยการเปลี่ยนส่วนไกด์ของ
รุ่น MCH10 โมโนแคร์ร์

ขนาด
·ความกว้าง:100
·เส้นผ่านศูนย์กลาง เพลา: φ20
· ตะกั่ว: 10, 20
· พรีโหลด:ระยะห่าง (0.020 หรือน้อยกว่า) (0.003 หรือน้อยกว่า)
· ความแม่นยํา:ขั้นสูง (H), ความแม่นยํา (P)
· สโตรค/ระยะเคลื่อนที่ : 100-1200 (สไลเดอร์ มาตรฐาน)
160 ถึง 1260 (แถบเลื่อนสั้น)
270 ถึง 1070 (สไลเดอร์ มาตรฐาน สองเท่า)
360 ถึง 1160 (สไลเดอร์สั้น ดับเบิ้ล)

ทางเลือก

สินค้านี้อยู่ในสต็อก

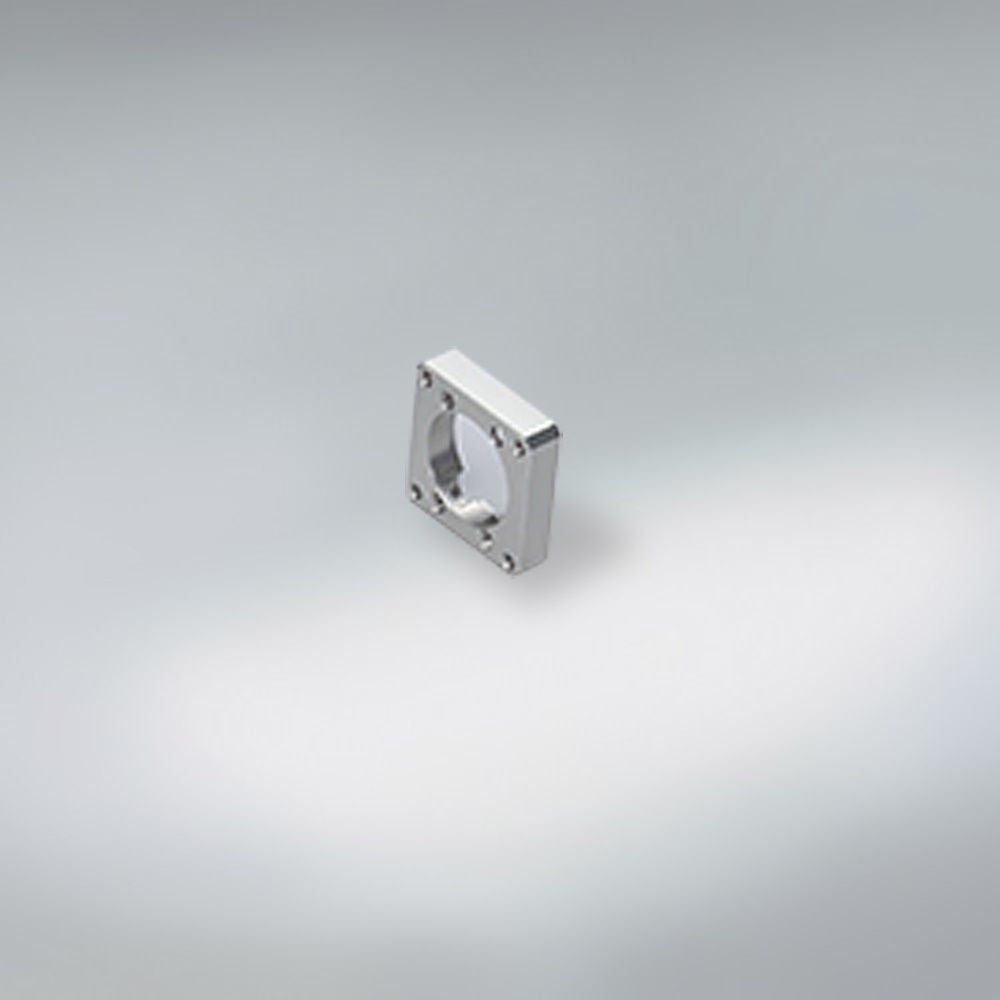

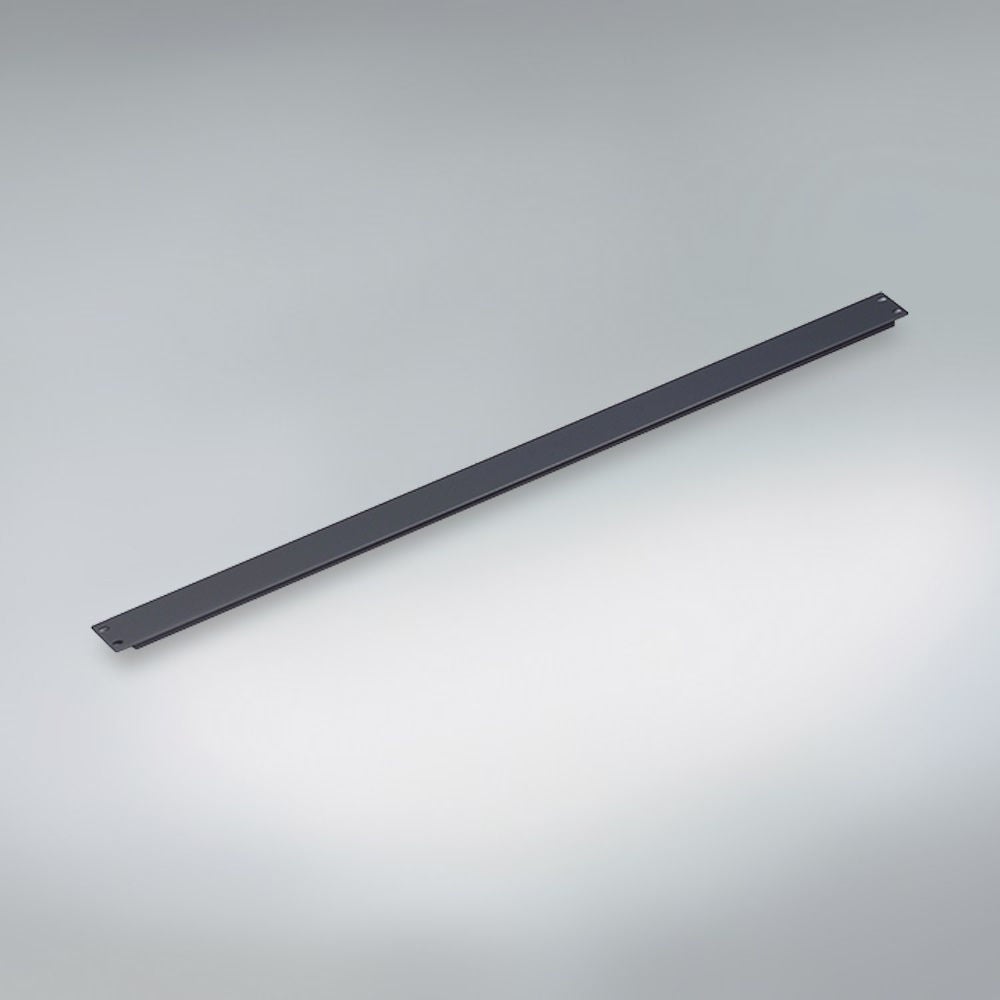

รุ่น MCM03 ต้องใช้แผ่นเว้นวัช (แยกจําหน่าย)

รุ่น MCM

สินค้านี้อยู่ในสต็อก

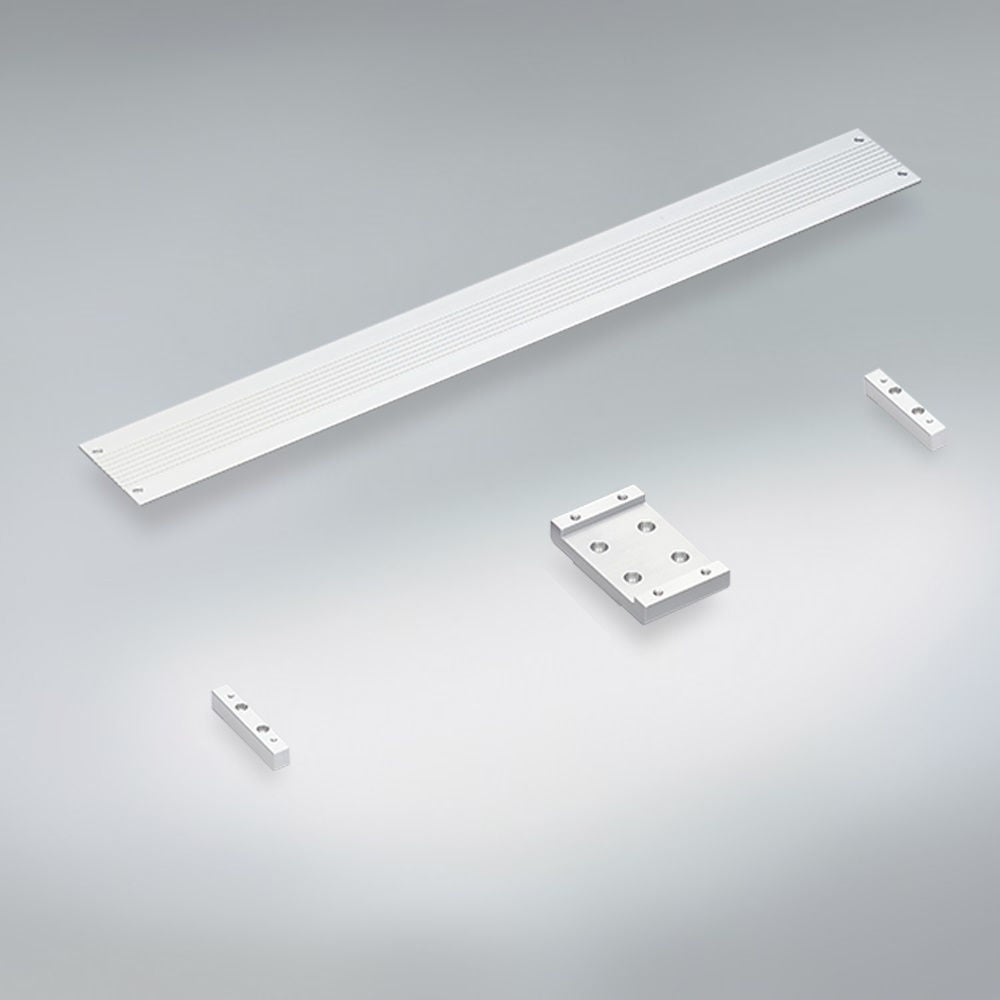

รุ่น MCH และรุ่น TCH มีแผ่นเว้นวรรค

รุ่น MCH
รุ่น TCH

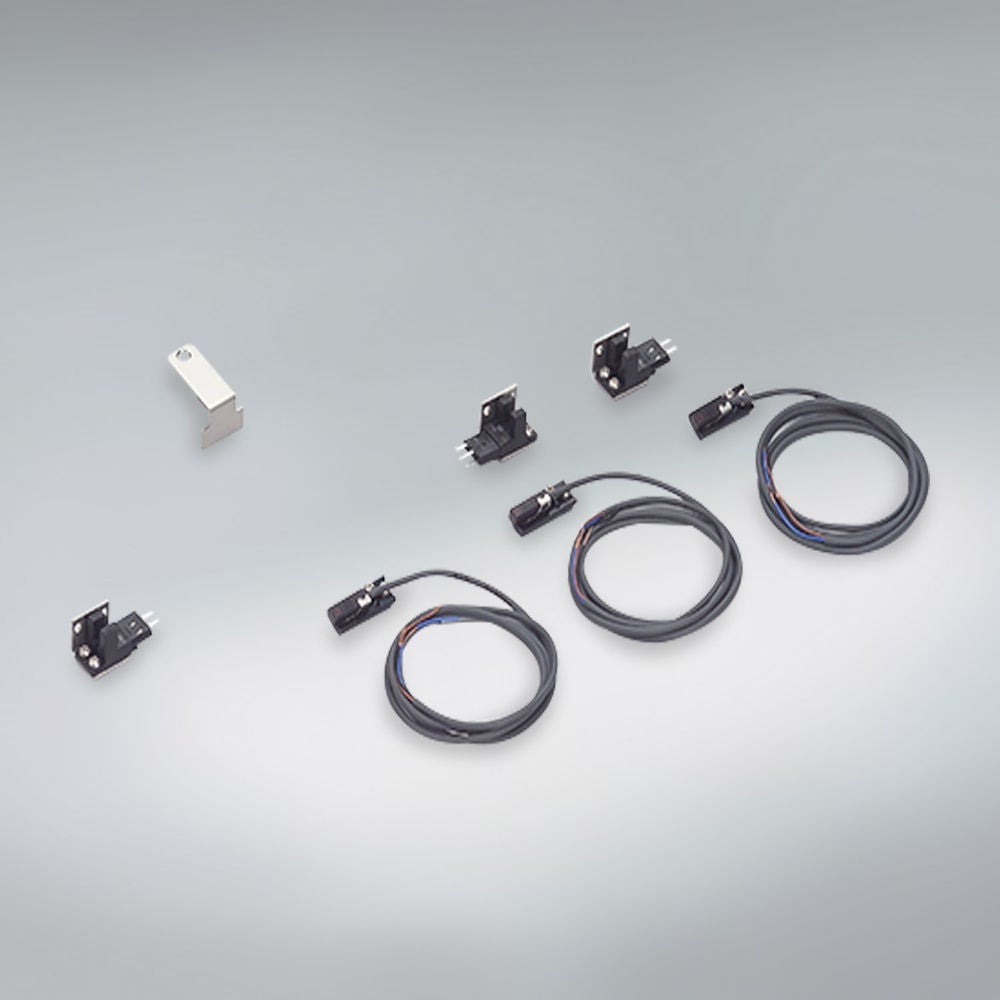

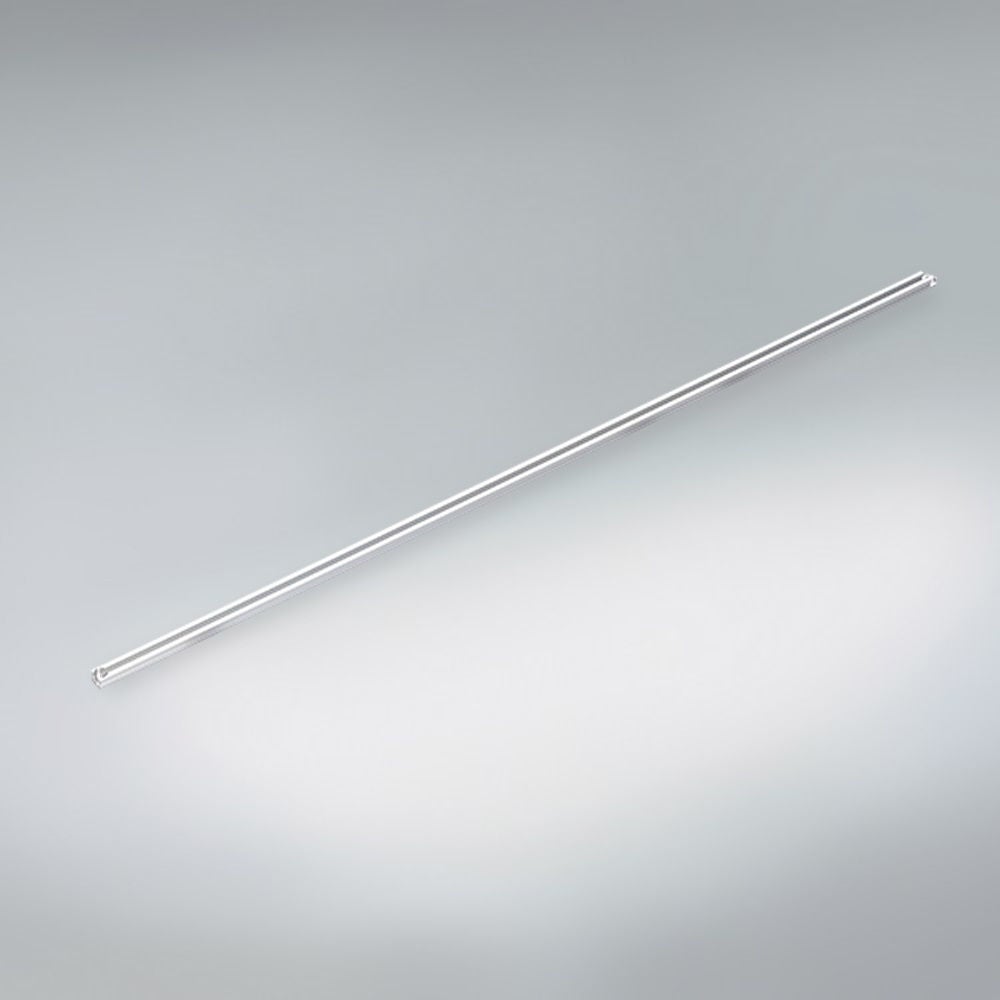

มีให้เลือกสองประเภท: หน่วยโฟโต้เซนเซอร์และชุดพร็อกซิมิตี้เซนเซอร์

หน่วยโฟโต้เซนเซอร์: รุ่น MCM (ไม่รวมรุ่น MCM02), รุ่น MCH, รุ่น TCH
หน่วยพร็อกซิมิตี้เซนเซอร์:รุ่น MCM, รุ่น MCH, รุ่น TCH

สินค้านี้อยู่ในสต็อก เตรียมพร้อมสําหรับทุกจังหวะ

รุ่น MCM,
รุ่น MCH
รุ่น TCH

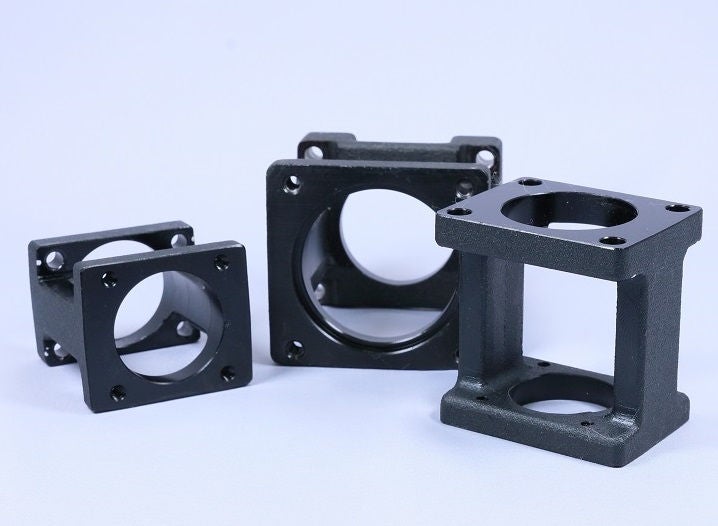

สินค้านี้อยู่ในสต็อก ·เตรียมไว้สําหรับเซอร์โวมอเตอร์และสเต็ปปิ้งมอเตอร์

รุ่น MCM
รุ่น TCH

รุ่น MCH

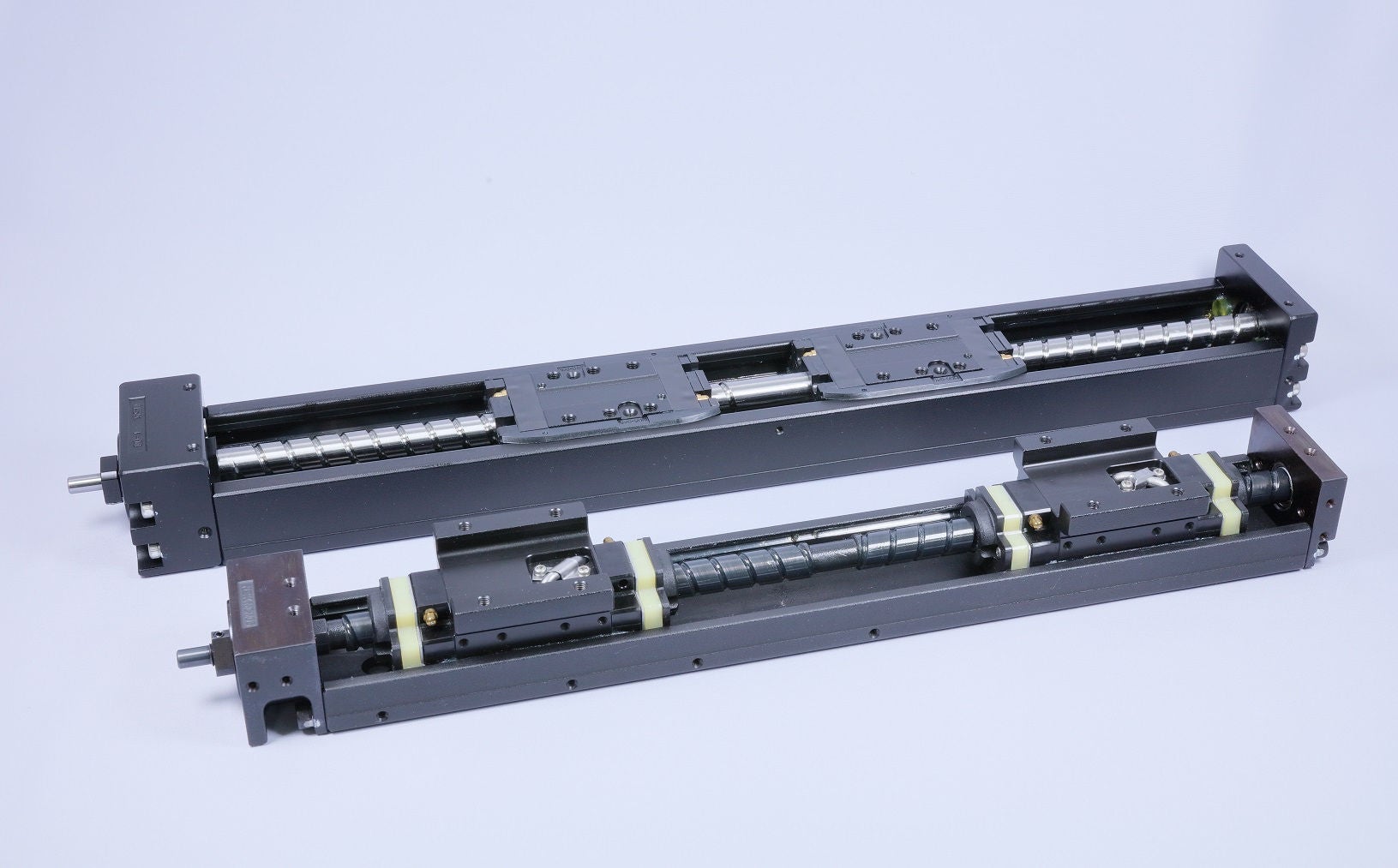

รองรับบอลสกรูซ้ายและขวา

รุ่น MCM (ไม่รวมรุ่น MCM02 และรุ่น MCM03)
รุ่น MCH
รุ่น TCH

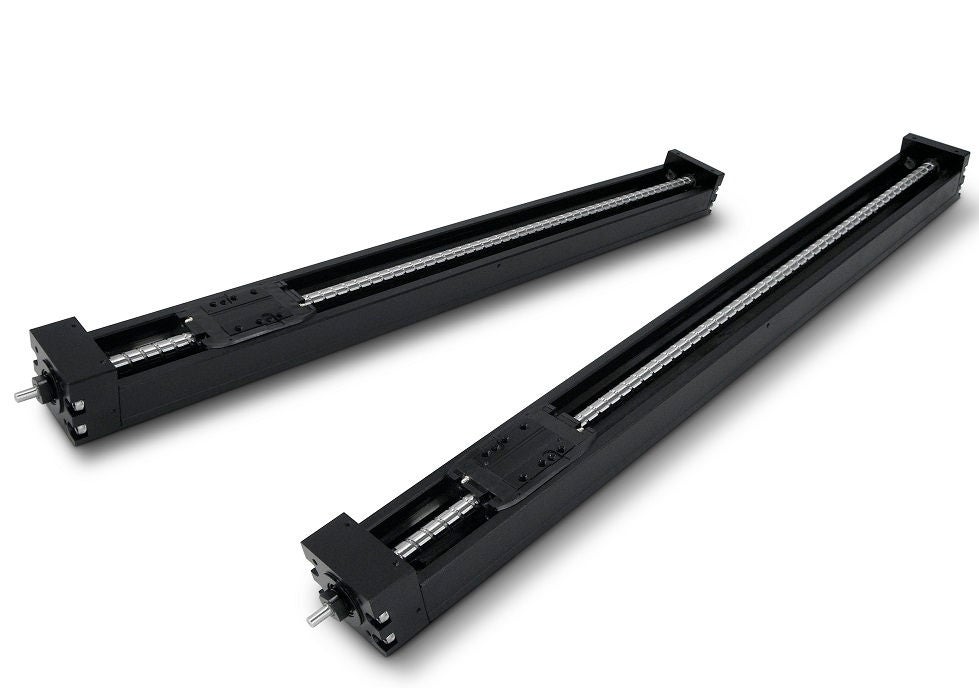

รองรับจังหวะยาว
MCM02, 03 รุ่น สาย 1 และ 2 ไม่สามารถใช้ได้
ไม่รวมรุ่น MCL และรุ่น TCH

รุ่น MCM03 สูงสุด 350
รุ่น MCM05 สูงสุด 900 (ตัวเลื่อนคู่คือ 810)
รุ่น MCM06 สูงสุด 1000 (ตัวเลื่อนคู่คือ 910)
รุ่น MCM08 สูงสุด 1000 (ตัวเลื่อนคู่คือ 880)
รุ่น MCM10 สูงสุด 1750 (ตัวเลื่อนคู่คือ 1600)

รุ่น MCH06 สูงสุด 600 (ตัวเลื่อนคู่คือ 500)
รุ่น MCH09 สูงสุด 1,000 (ตัวเลื่อนคู่คือ 850)
รุ่น MCH10 สูงสุด 1750 (ตัวเลื่อนคู่คือ 1600)

สินค้านี้อยู่ในสต็อก ไม่สามารถติดตั้ง Full Cover Unit เมื่อใช้ Sensor Unit

รุ่น MCM (ไม่รวมรุ่น MCM02)

MCM ปกเต็ม Unit.pdf

เพิ่มความสามารถในการรับน้ําหนักของแบริ่งรองรับและบอลสกรูเพื่อปรับปรุงอายุการใช้งานของระบบสกรูป้อน
· ตะกั่วที่สอดคล้องกันสอดคล้องกับ 10, 20, 25 มม.

รุ่น TCH

Thrust.pdf สูง

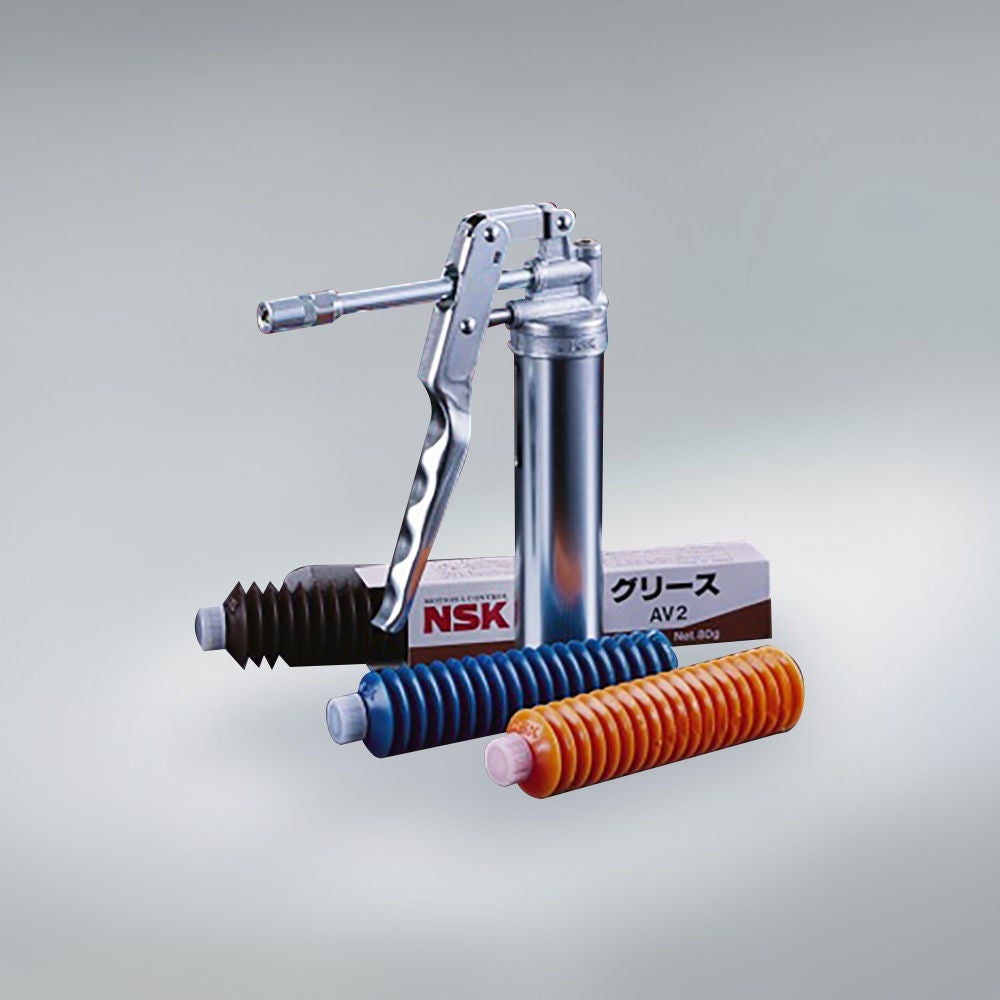

การหล่อลื่นที่เหมาะสมของไกด์และกลไกการป้อนเป็นสิ่งสําคัญสําหรับการทํางานเต็มรูปแบบของเครื่องจักรต่างๆ ตั้งแต่

เครื่องมือกลไปจนถึงอุปกรณ์การผลิตเซมิคอนดักเตอร์
NSK นําเสนอจาระบีหลากหลายชนิดสําหรับการใช้งานที่หลากหลาย เช่น ความเร็วสูง โหลดสูง เลื่อน อุณหภูมิสูง และสะอาด
เพื่อเติมเต็มกลไกการป้อนและกลไกการป้อนของกลไกต่างๆอย่างราบรื่นด้วยขนาดกะทัดรัด
ปั๊มจาระบีมือ นอกจากนี้ยังมีหัวฉีดปลายที่หลากหลาย

ไม่ใช่ E3317 NSK หน่วยจาระบี
