定位承載裝置™
概要
單載板™/堅固載板™線性執行器
由 NSK 原創開發的一體化直動式產品，是世界上第一個。
彙集了 NSK 多年來培養的技術能力，
集成滾珠絲杠、直線導軌和支撐軸承
輕巧緊湊的單軸執行器，採用一體化結構。
它能夠長期免維護，可用於廣泛的用途。
我們也在為清潔（單載波）做準備。
產品清單

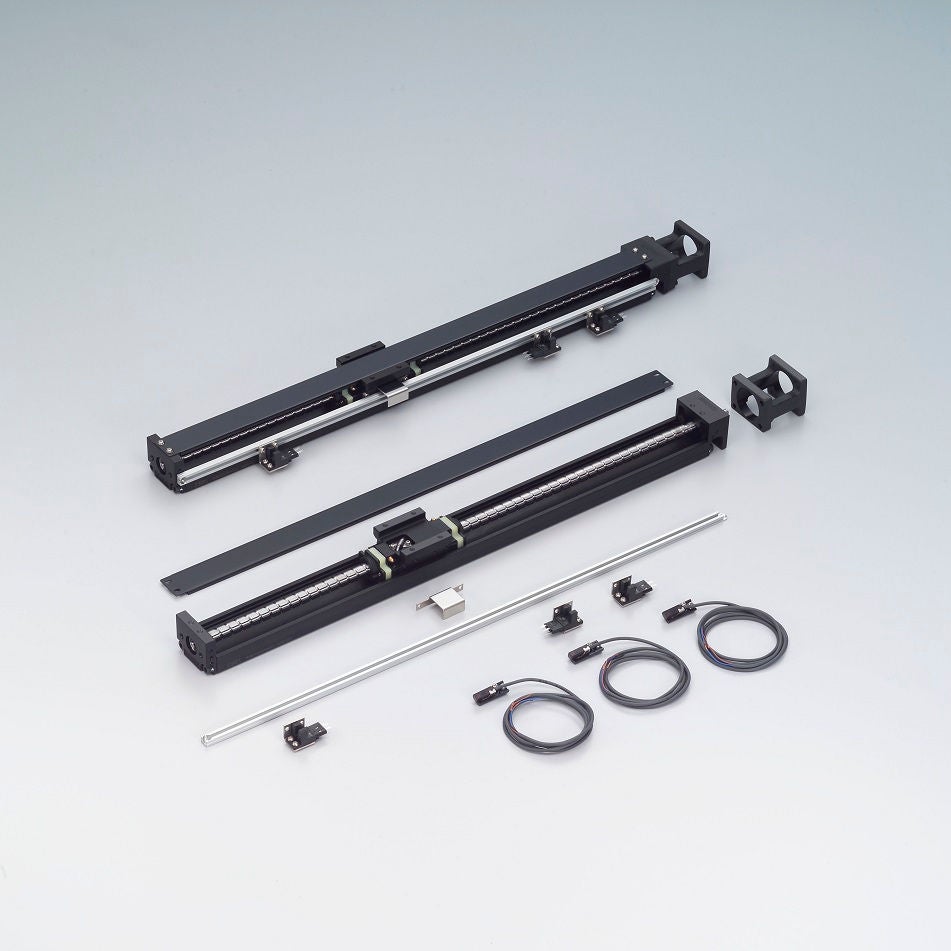

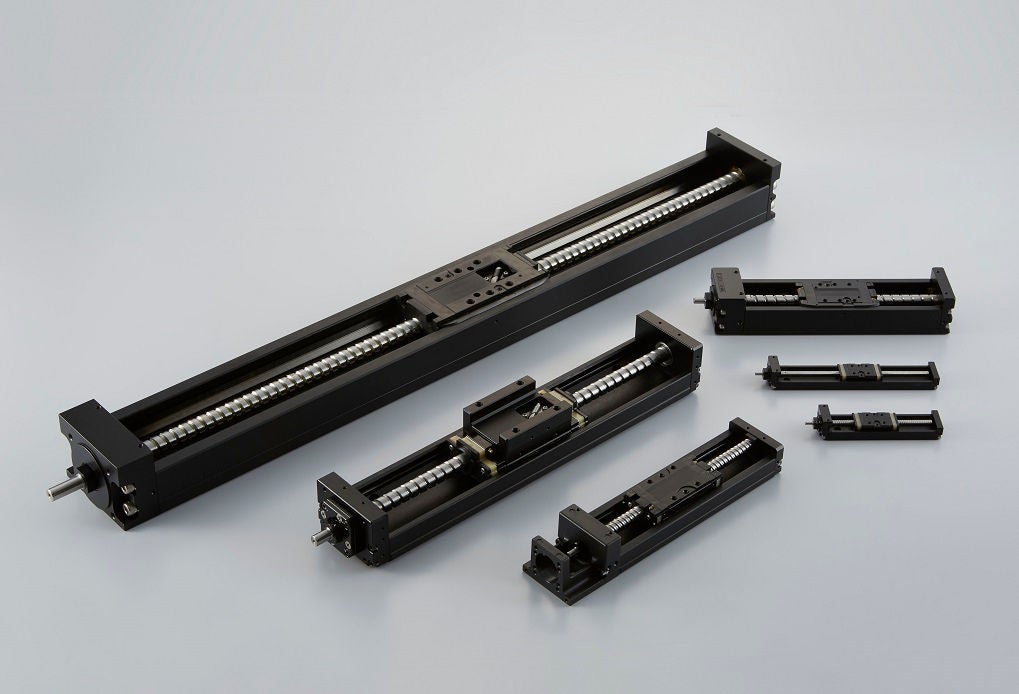

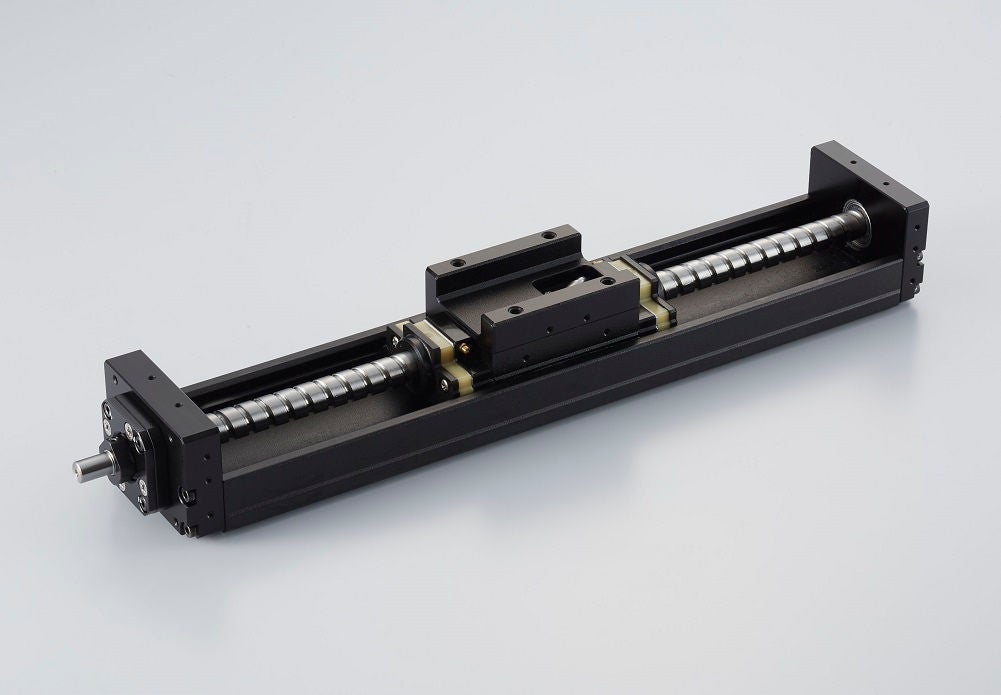

單載體 MCM 系列 / MCH 系列（球）
集成滾珠絲杠、直線導軌和支撐軸承，
使用球作為滾動體的單軸致動器。
通過使用 K1 實現長期免維護運行，它可以用於廣泛的用途。
我們還支援清潔 （LG2）。
一種輕巧緊湊的單軸致動器，集成了滾珠絲杠、直線導軌和支撐軸承。
它能夠長期免維護，可用於廣泛的用途。
我們還支援清潔（單載波）。
大小
・寬度：20-100
・軸徑：φ6-φ20 ・引線：1-30
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-1000

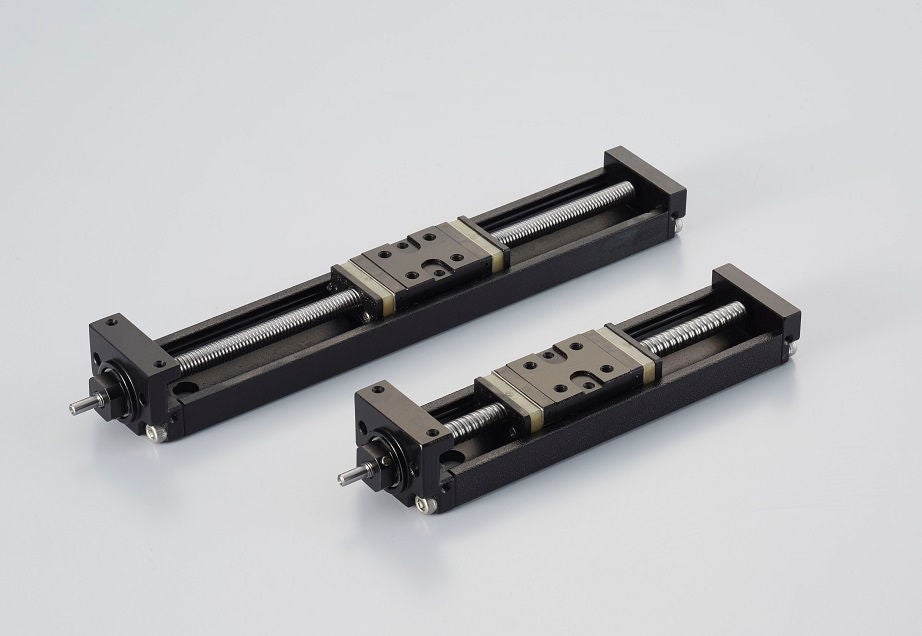

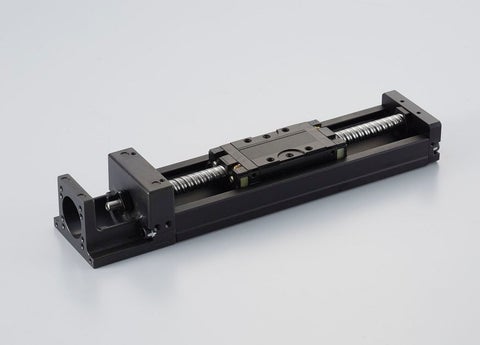

集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：20
・軸徑：φ6
・導程：1-2
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-150

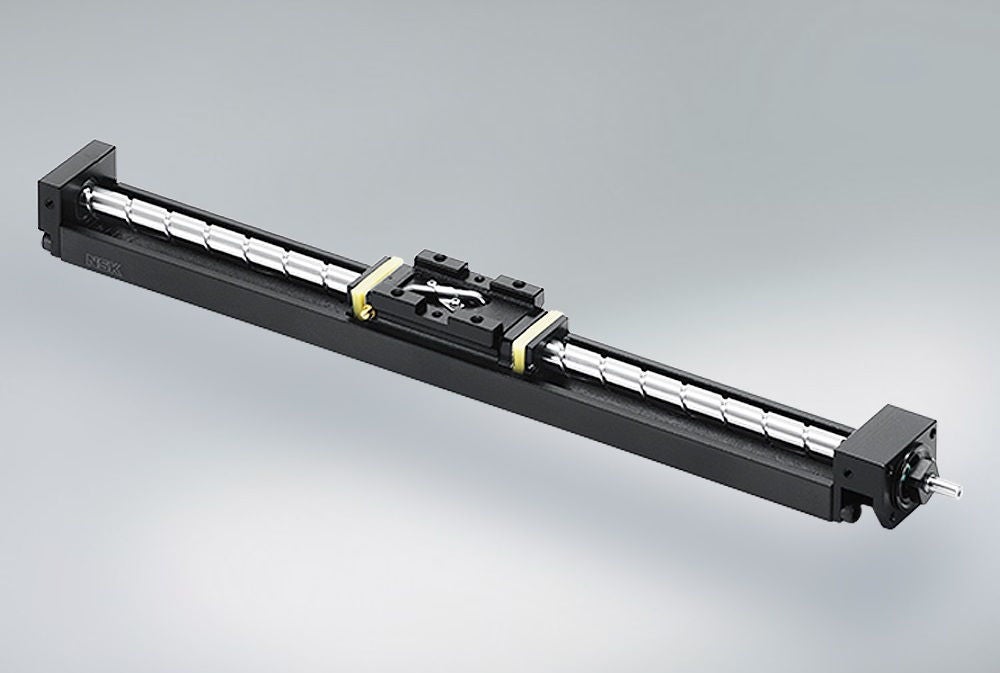

集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：34
・軸徑：φ6 （引線 1， 2）， φ8 （引線 5， 10， 12）， φ10 （引線 15）
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-250

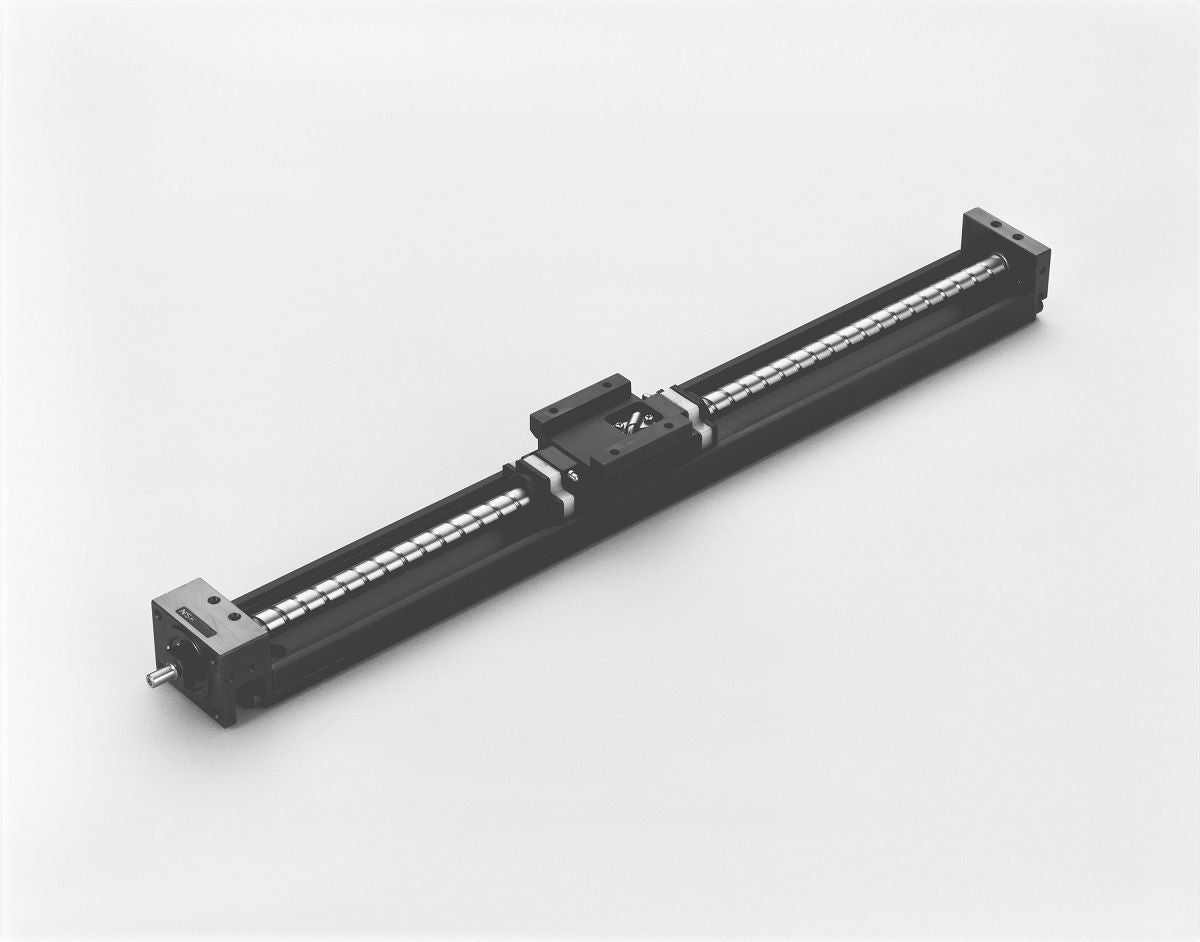

集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：49
・軸徑：φ12
・引線：5， 10， 20， 30
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 50-600
60-510 （雙）
集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：58
・軸徑：φ15
・引線：5， 10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 50-800
110-710 （雙）

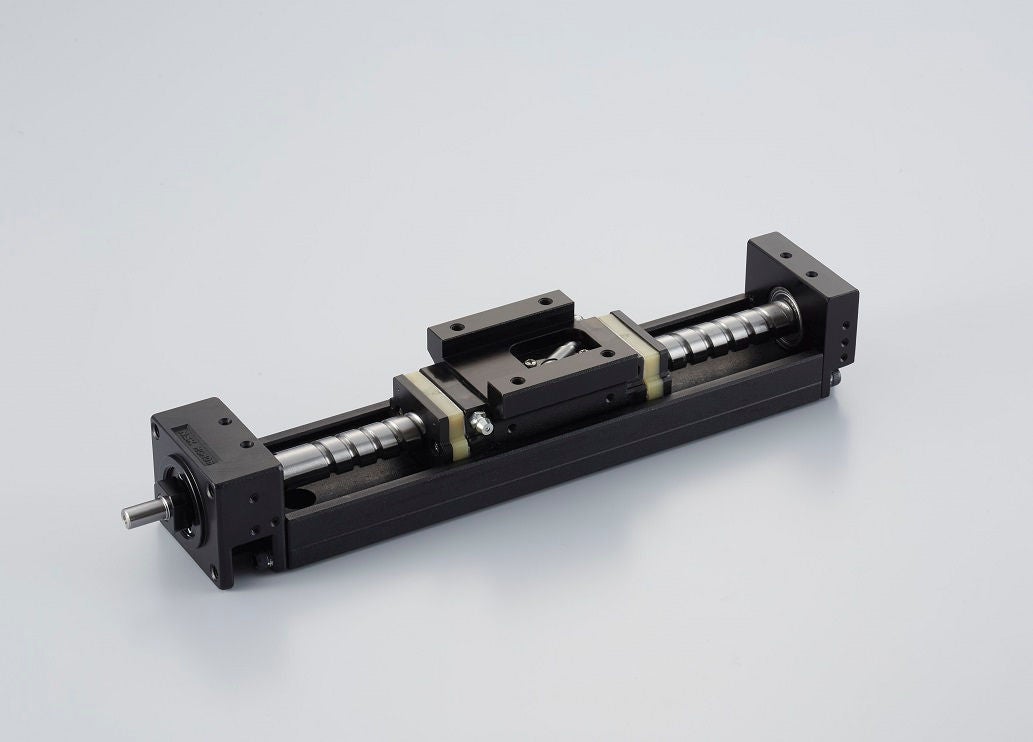

集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：80
・軸徑：φ15
・引線：5， 10， 20， 30
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 50-800
80-680 （雙）

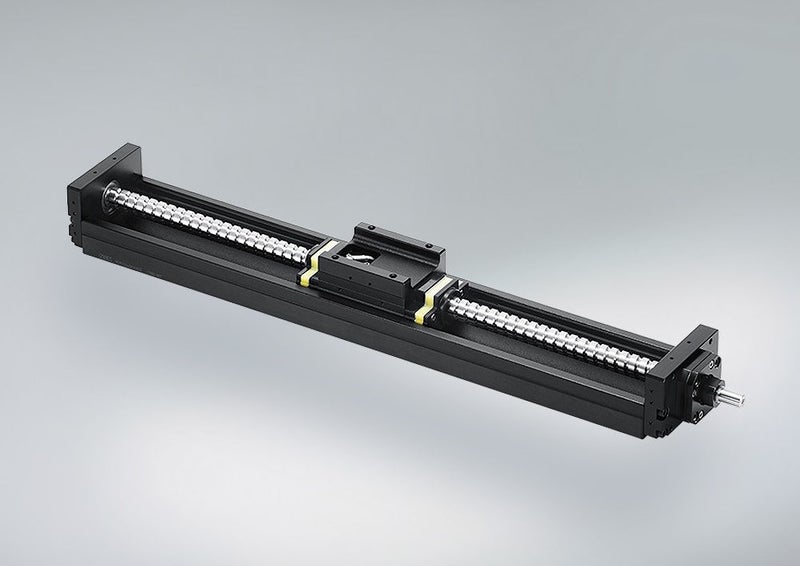

集成滾珠絲杠、直線導軌和支撐軸承，
輕巧緊湊的單軸致動器。
大小
・寬度：100
・軸徑：φ20
・引線：10， 20， 30
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 100-1000
70-870 （雙）

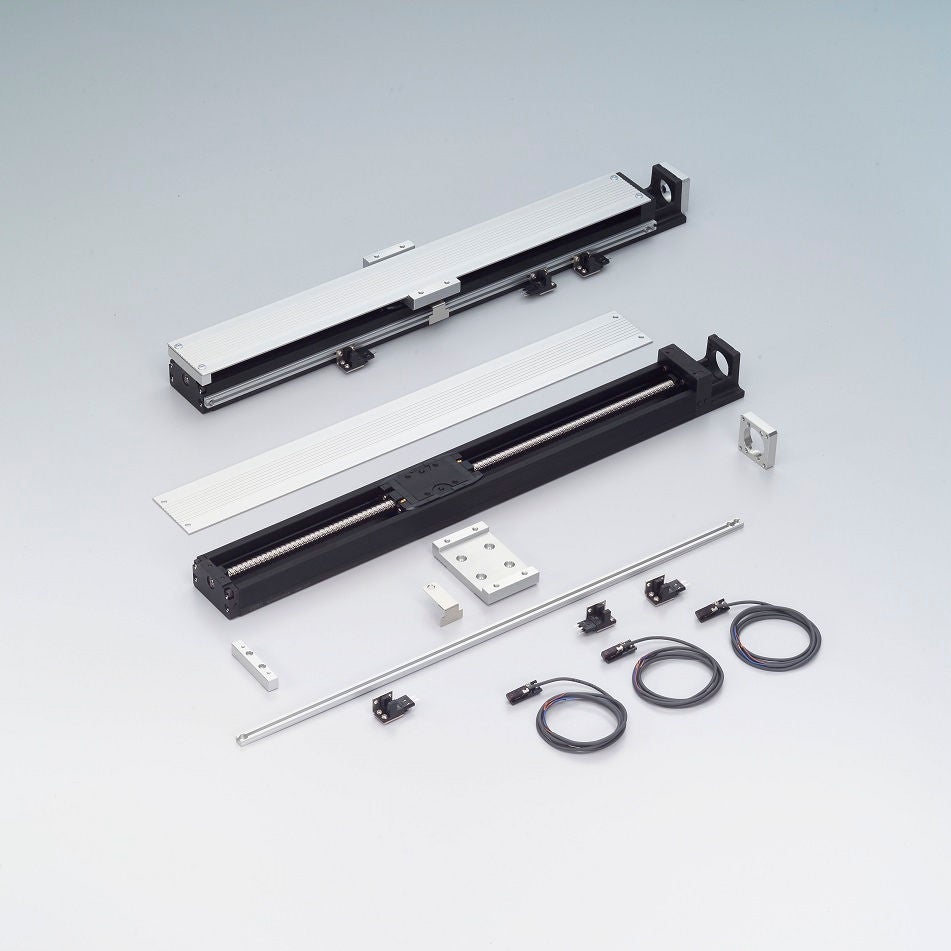

一種高光束剛度 模型可以將導軌部分（凹槽結構）用作光束的單軸致動器。
它能夠長期免維護，可用於廣泛的用途。
我們還支持清潔 （Monocarrier）。
大小
・寬度：60-100
・軸徑：φ12 至 φ20
・引線：5， 10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-1200

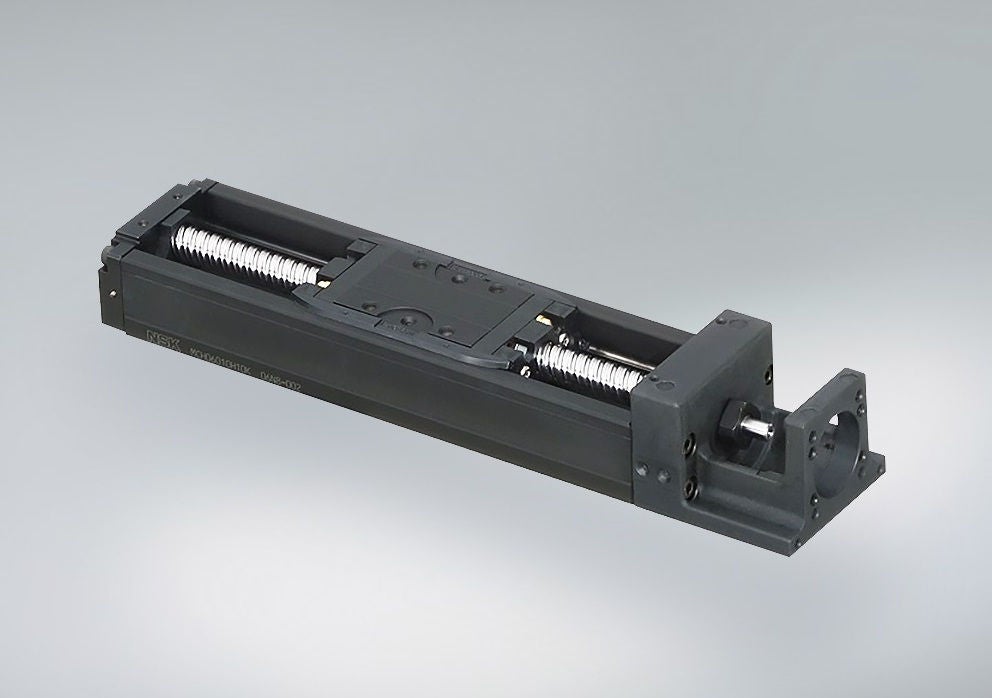

一種高光束剛度 模型可以將導軌部分（凹槽結構）用作光束的單軸致動器。
MCH06 的導軌高度已降低，使其更輕。
大小
・寬度：60
・軸徑：φ12・引線：5， 10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-500
一種高光束剛度 模型可以將導軌部分（凹槽結構）用作光束的單軸致動器。
大小
・寬度：60
・軸徑：φ12
・引線：5,10,20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 50-600
100-400 （雙）

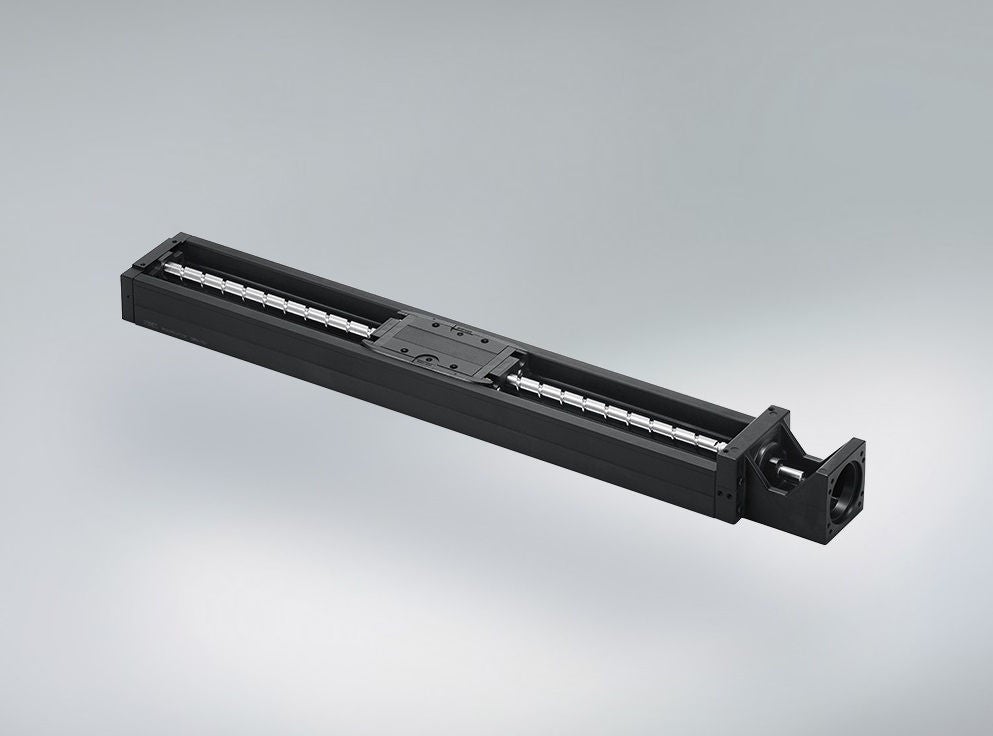

一種高光束剛度 模型可以將導軌部分（凹槽結構）用作光束的單軸致動器。
大小
・寬度：86
・軸徑：φ15
・引線：5,10,20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 100-800
150-650 （雙）

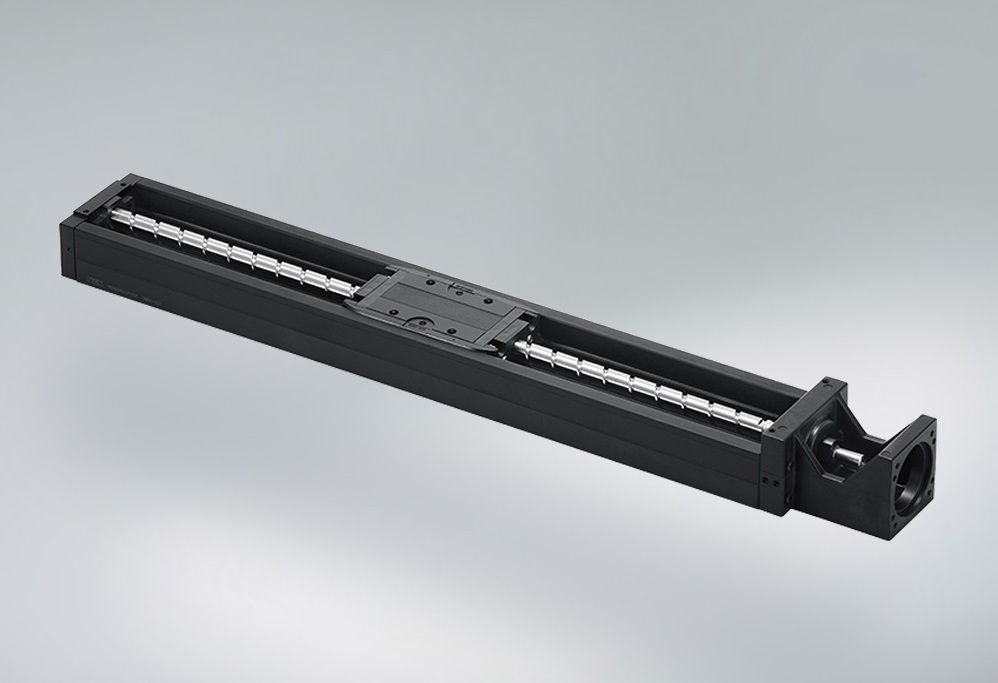

一種高光束剛度 模型可以將導軌部分（凹槽結構）用作光束的單軸致動器。
大小
・寬度：100
・軸徑：φ20
・引線：10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 100-1200
250-1050 （雙）

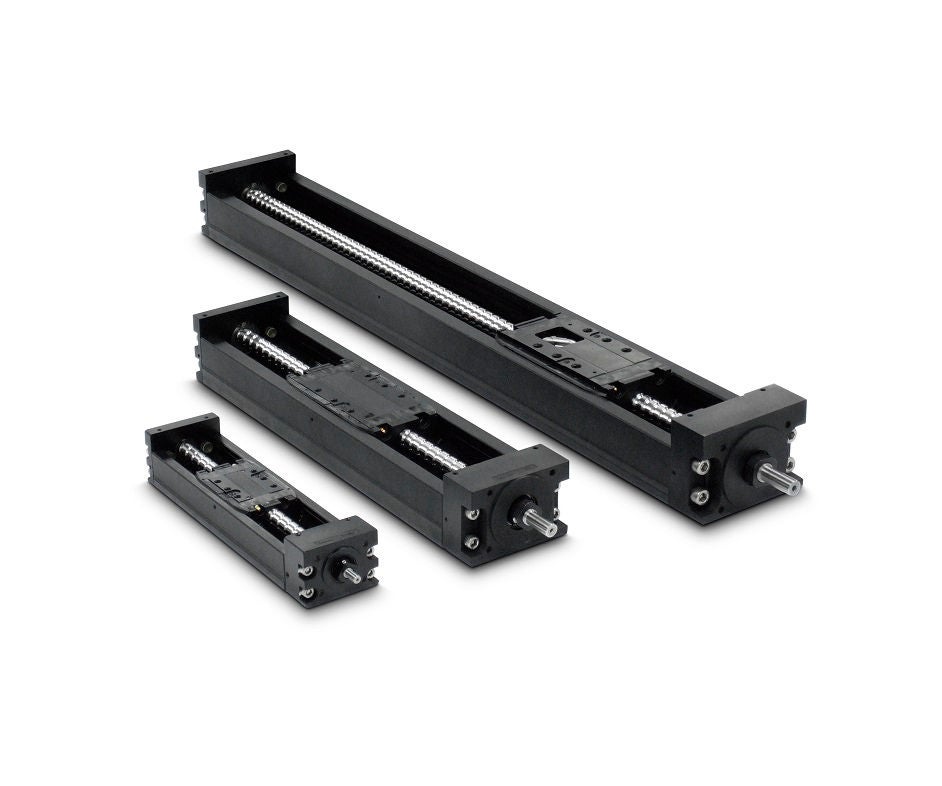

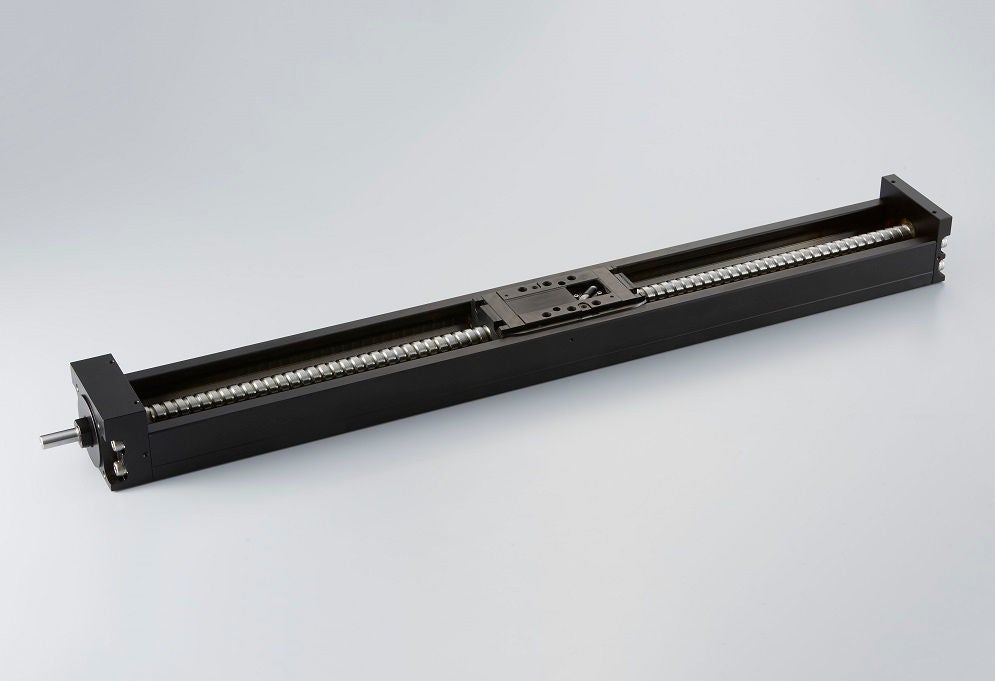

Toughcarrier （滾輪）
單載體 MCH 型號導板已從滾珠更改為滾子，大大提高了負載能力。
這是一個已經製造的產品。安裝尺寸相容，可從 MCH 型號更換。
通過將單載體 MCH 型號導軌從滾珠更改為滾子，顯著提高了負載能力。
安裝尺寸相容，可更換。
大小
・寬度：60-100
・軸徑：φ12 至 φ20
・導程：5 至 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程：50-1260

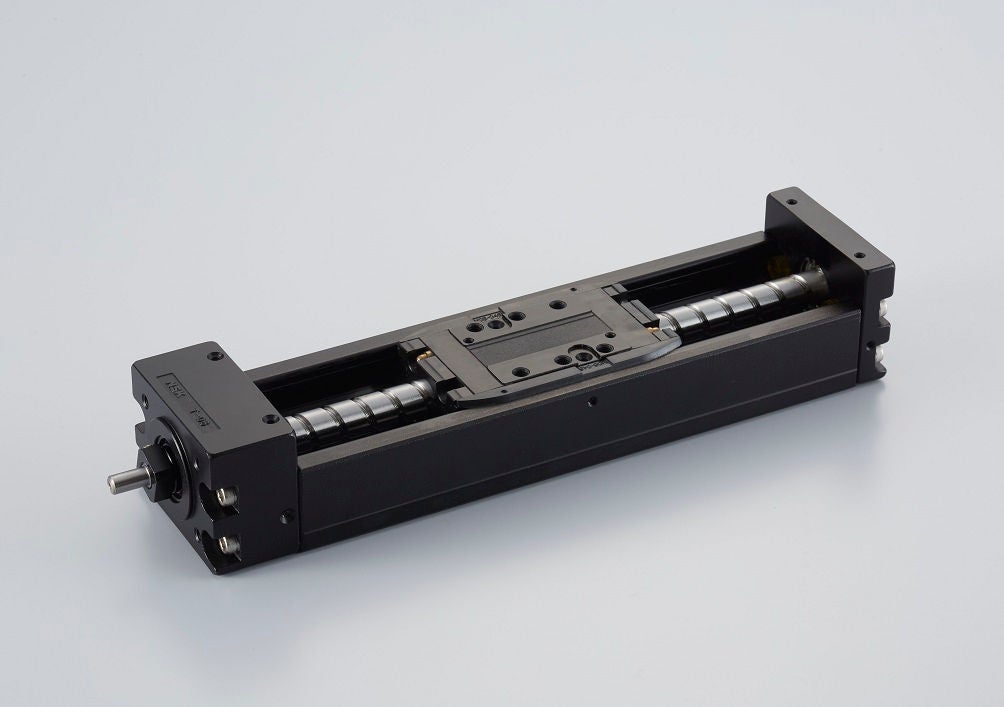

該產品通過更改導向部分，顯著提高了負載能力
單載波 MCH06 型號。
大小
・寬度：60
・軸徑：φ12
・引線：5， 10 ， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 50-500 （標準滑塊）
70-520 （短滑塊）
130-420（標準滑塊，雙滑塊）
170-470 （短滑塊，雙滑塊）
該產品通過更改導向部分，顯著提高了負載能力
單載波 MCH09 型號。
大小
・寬度：90
・軸徑：φ15
・引線：5， 10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 100-800 （標準滑塊）
140-840 （短滑塊）
170-670（標準滑塊，雙滑塊）
250-750 （短滑塊，雙滑塊）

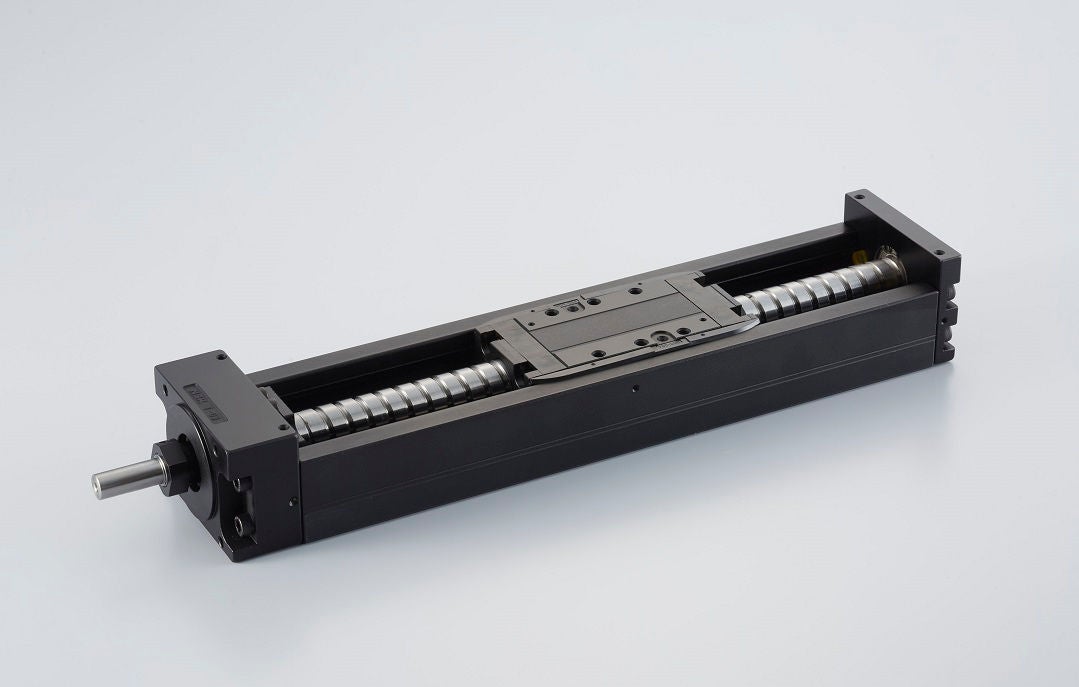

該產品通過更改導向部分，顯著提高了負載能力
單載流子 MCH10 型號。
大小
・寬度：100
・軸徑：φ20
・引線：10， 20
・預緊力：游隙（0.020 或更小）、（0.003 或更小）
・精度：高級 （H）、精密 （P）
・行程 ： 100-1200 （標準滑塊）
160 到 1260（短滑塊）
270 到 1070（標準滑塊，雙精度）
360 到 1160（短滑塊、雙滑塊）
選擇
此商品有貨。

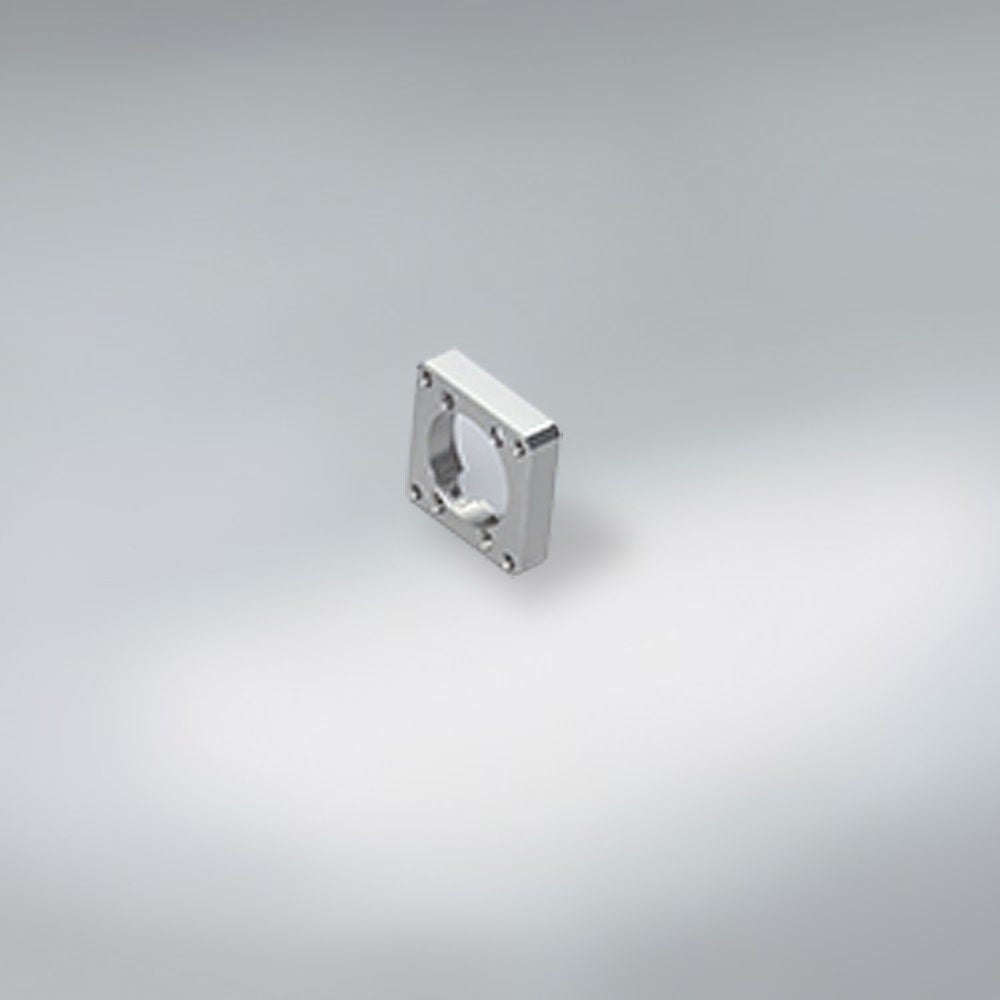

MCM03 型號需要一個墊片板（單獨出售）。

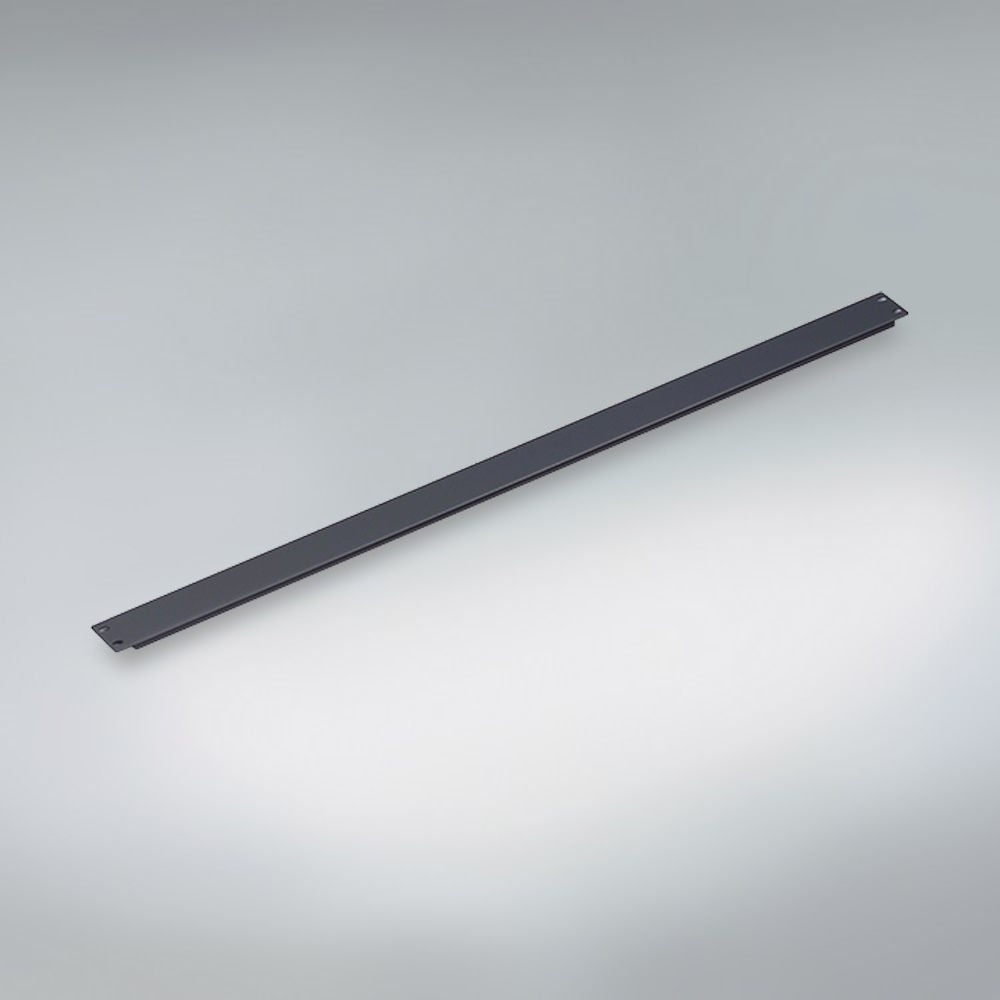

MCM 模型
此商品有貨。

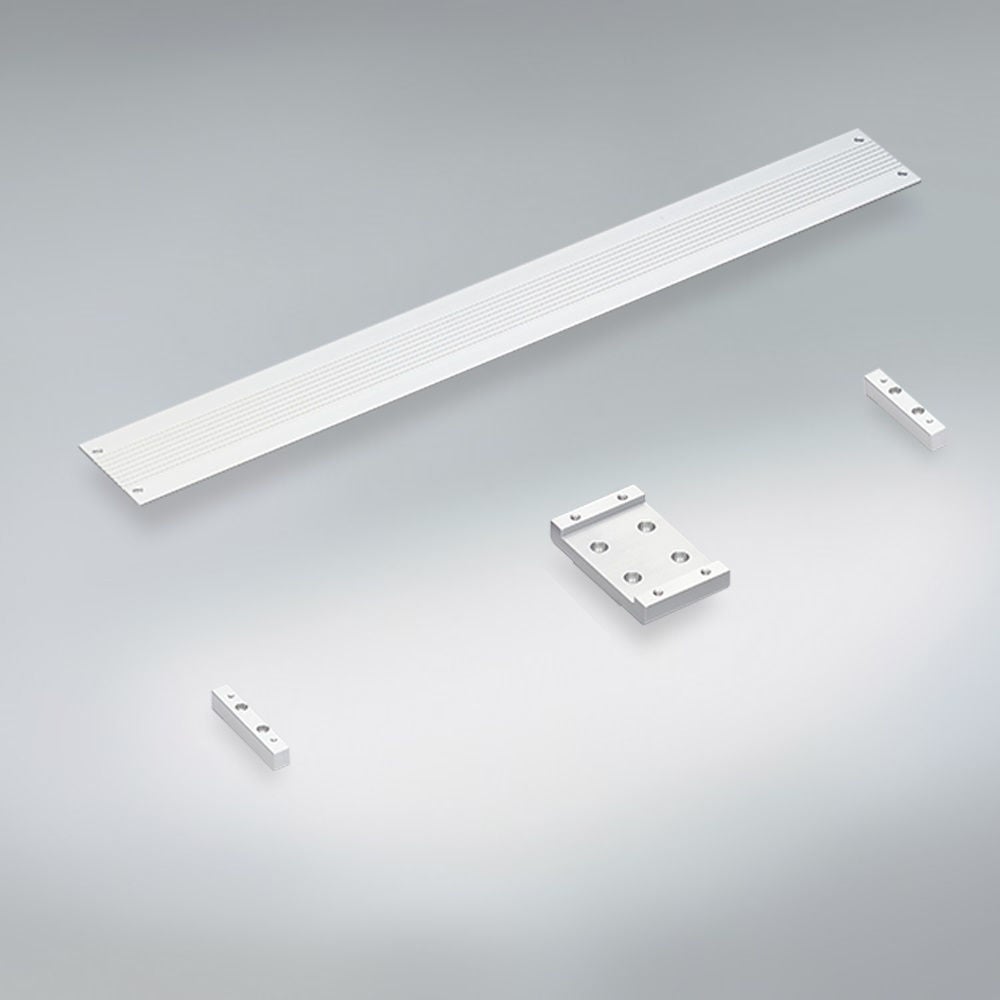

MCH 型號和 TCH 型號具有隔板。
MCH 型號
TCH 型

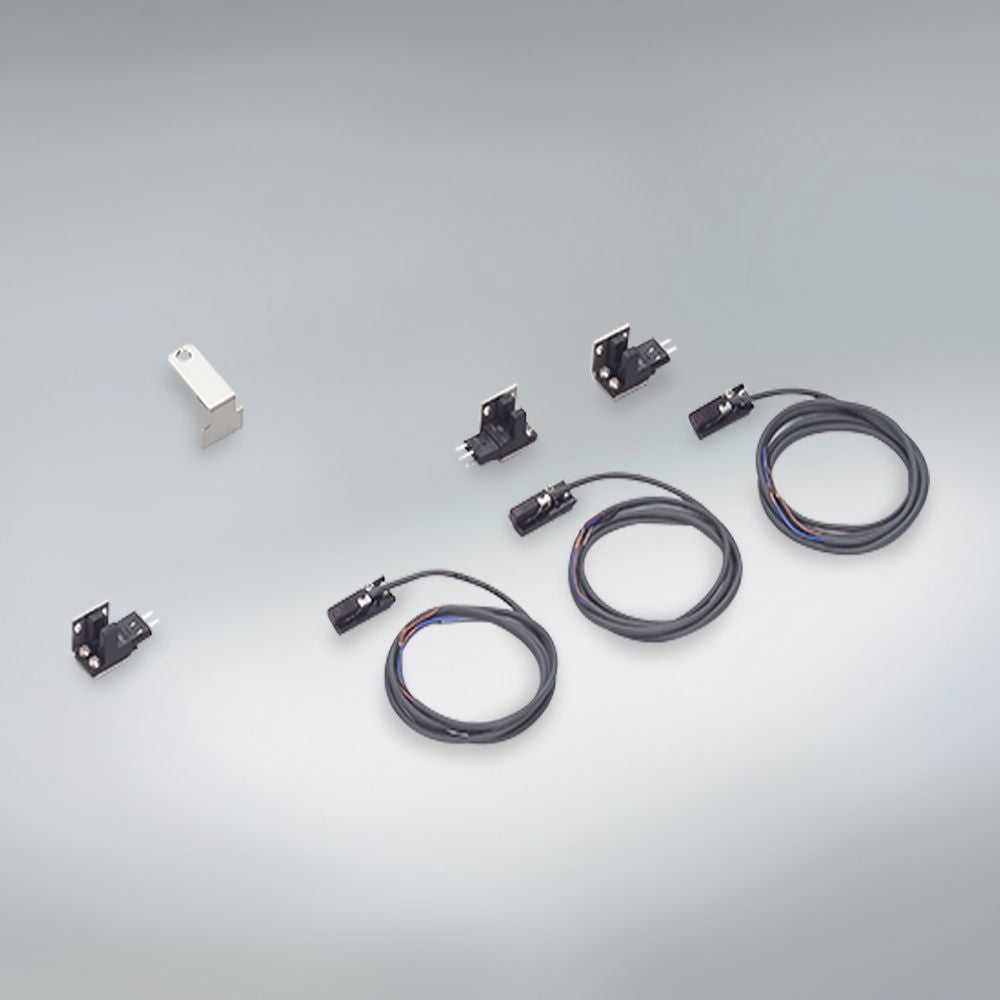

有兩種類型可供選擇：照片感測器單元和接近感測器單元。
感光元件：MCM 型（MCM02 型除外）、MCH 型、TCH 型
接近感測器單元：MCM 型號、MCH 型號、TCH 型號

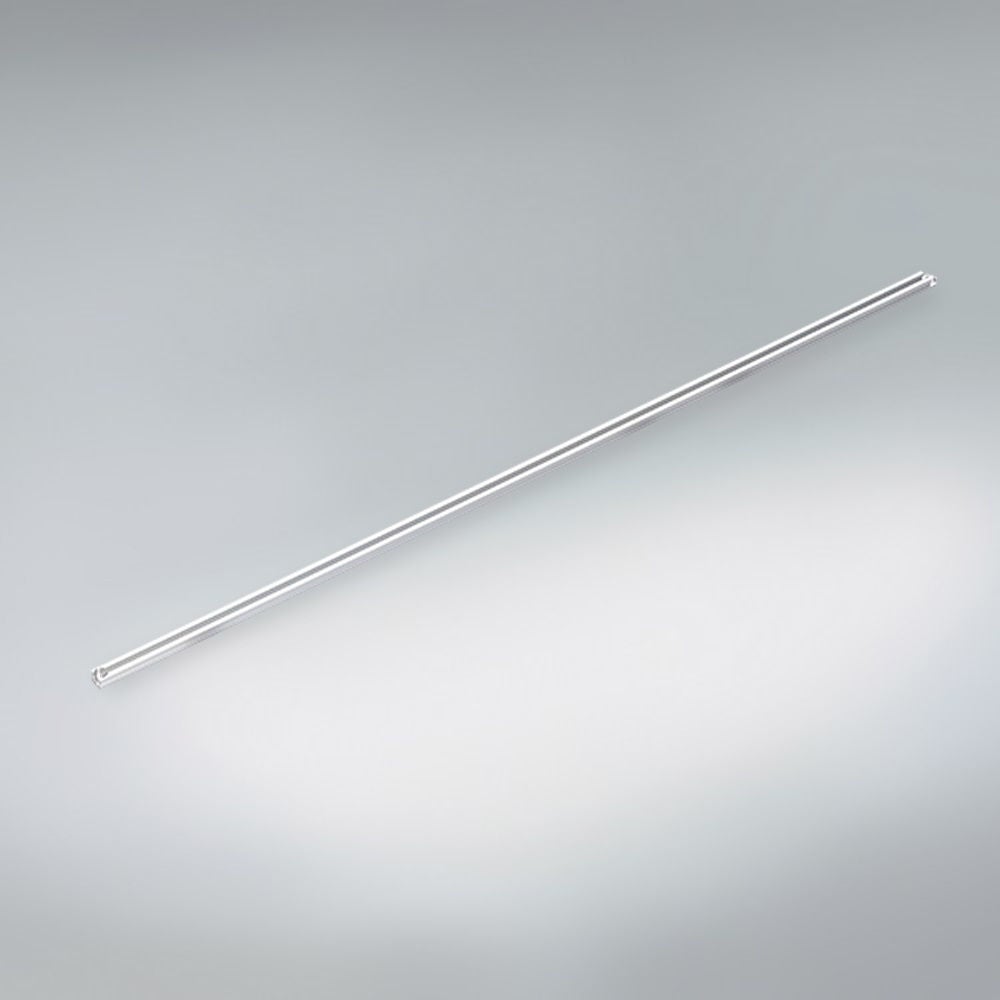

此商品有貨。為每一次劃水做好準備。
MCM 模型 /
MCH 型號
TCH 型

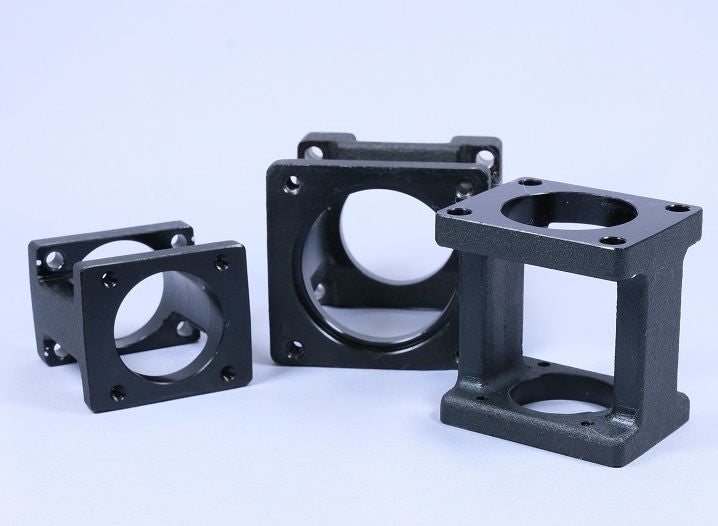

此商品有貨。為伺服電機和步進電機做好準備。
MCM 模型
TCH 型
此商品有貨。為伺服電機和步進電機做好準備。
MCH 型號

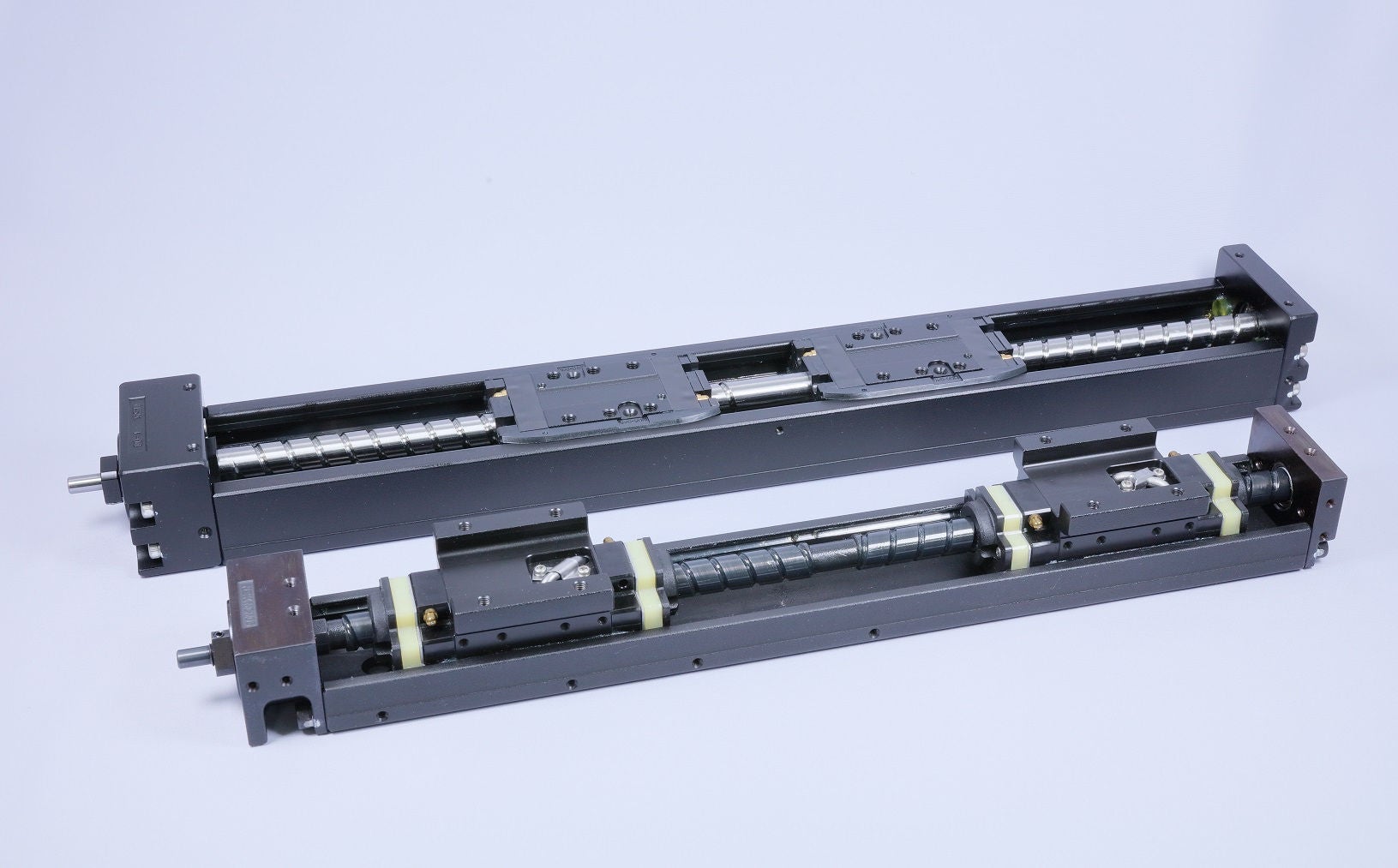

支援左右滾珠絲杠
MCM 型號（不包括 MCM02 型號和 MCM03 型號）
MCH 型號
TCH 型

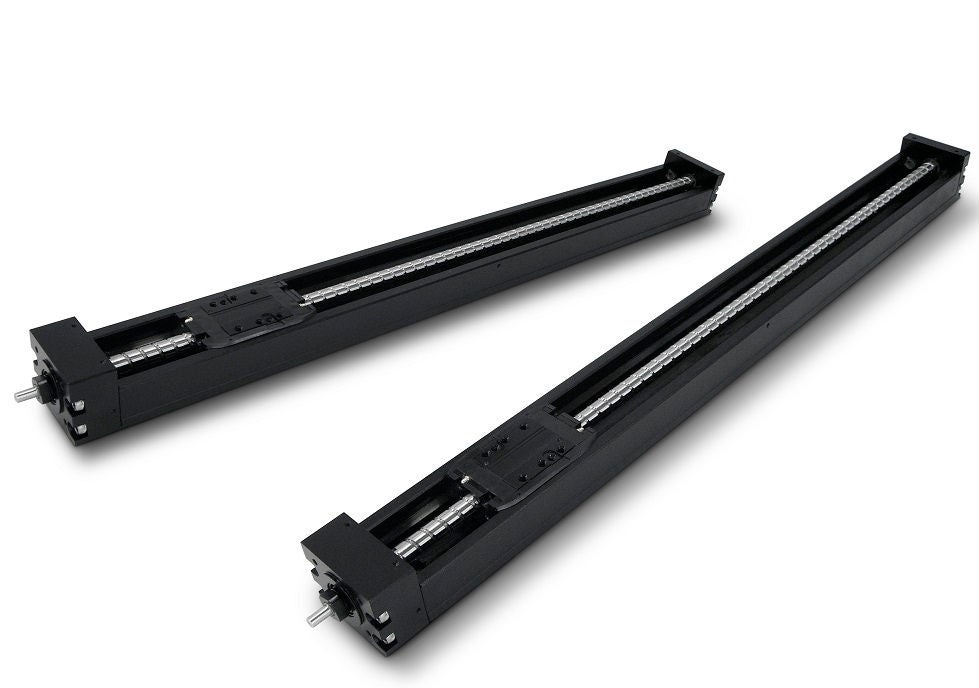

支援長行程。
MCM02、03 型號、引線 1 和 2 不適用
MCL 模型和 TCH 模型也被排除在外。
MCM03 型號，最多 350 個
MCM05 型號，最多 900 個（雙滑塊為 810）
MCM06 型號，最多 1000 個（雙滑塊為 910）
MCM08 型號，最多 1000 個（雙滑塊為 880）
MCM10 型號，最高 1750（雙滑塊為 1600）
MCH06 型號，最多 600 個（雙滑塊為 500）
MCH09 型號，最多 1000 個（雙滑塊為 850）
MCH10 型號，最高 1750 個（雙滑塊為 1600）
導軌和進料機構的適當潤滑對於各種機器的全面運行至關重要，從
從機床到半導體製造設備。
NSK 為高速、高負載、滑動、高溫和清潔等各種應用提供各種潤滑脂。
為了順利補充各種機構的導向和進料機構具有緊湊的
手動潤滑脂泵 還提供各種噴嘴。

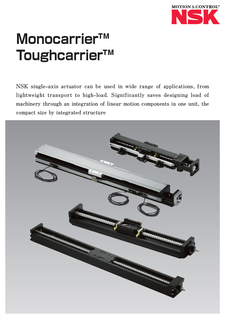

產品資料
